基本参数
1、汽油机功率： 1.47kW
2、激振力：≥4.8kN
3、空载振幅：≥5mm
4、振动频率： 120～150HZ
5、振捣棒直径： 52mm
6、偏心块旋转速度： 7000～8000r/min
7、整机质量： 16kg
8、外型尺寸：1020×350×260（mm）

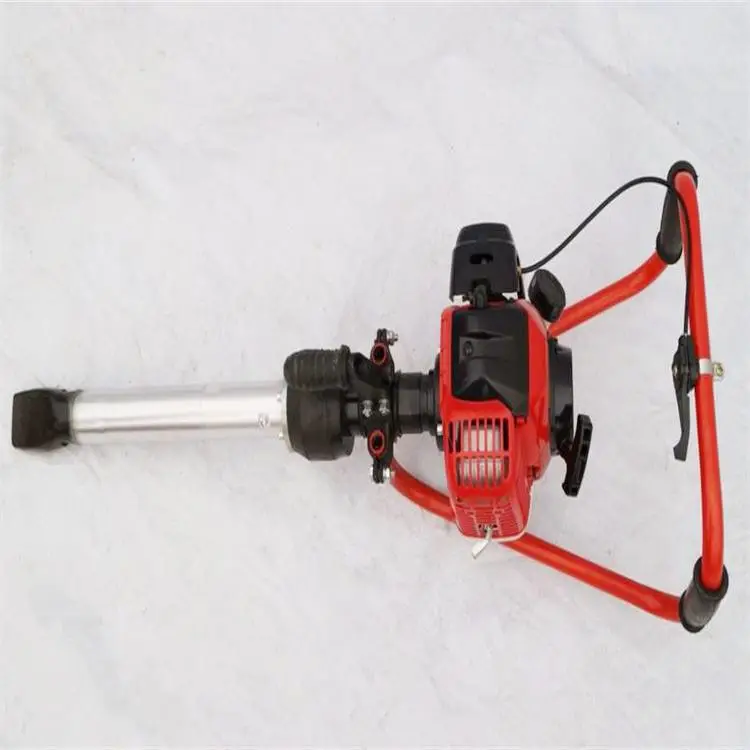

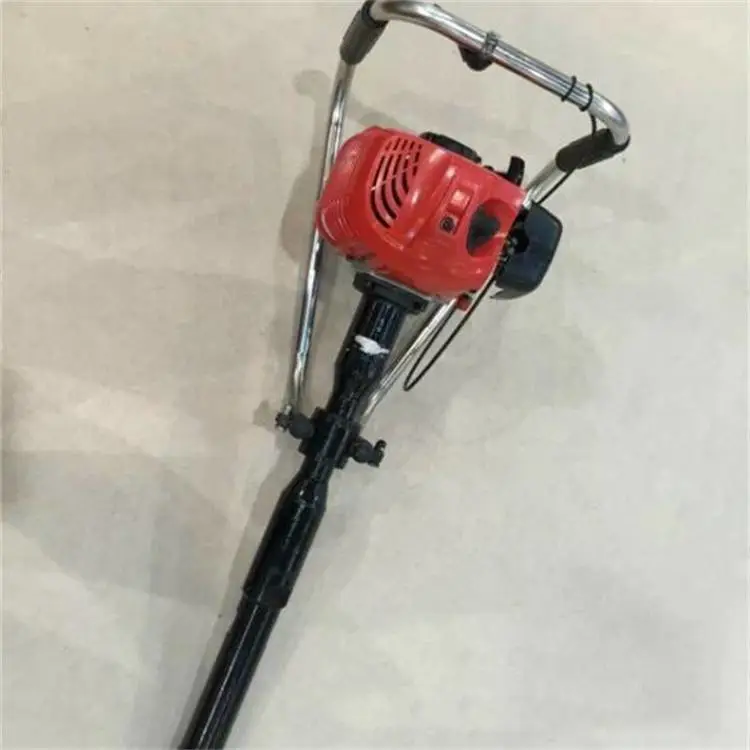

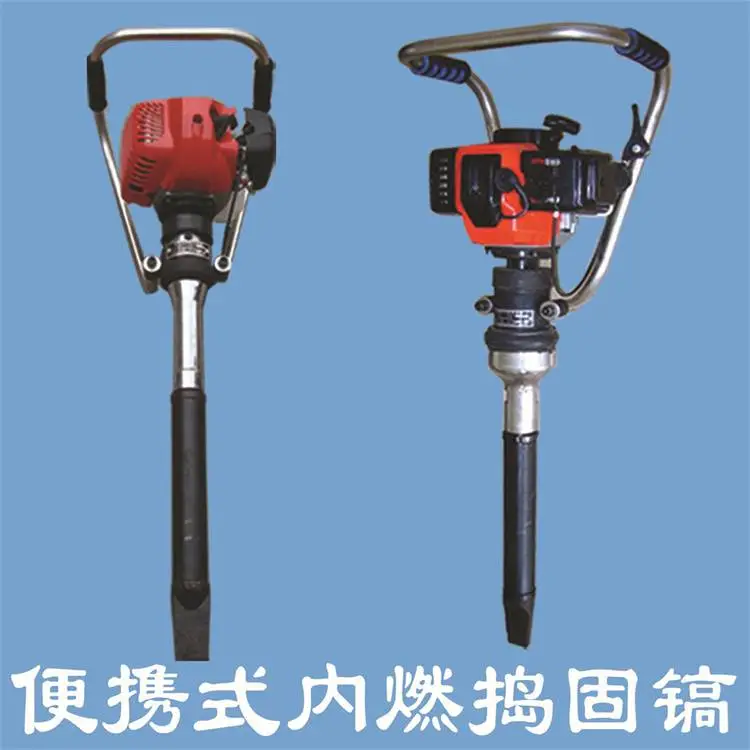

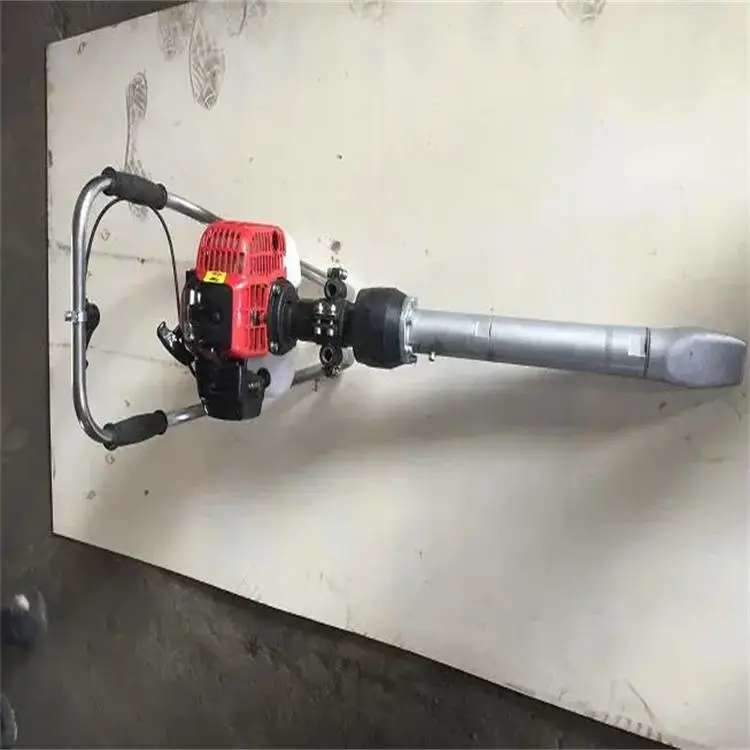

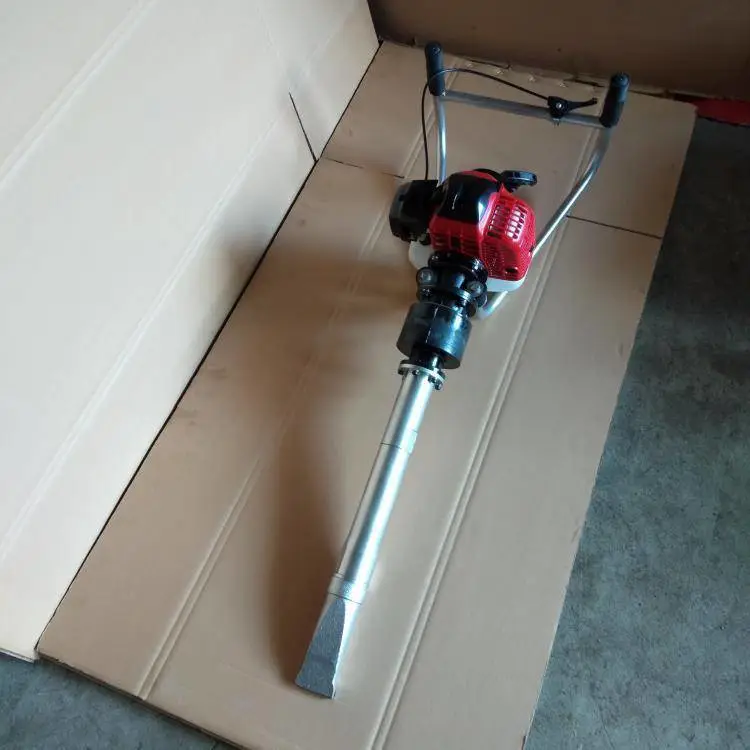

本机由镐体支架，小松汽油机，汽油机连接碗，离合器，软轴，橡胶减震器，减震器连接管，镐头连接管，偏心轴，高速轴承，防尘盖，镐头，所组成。本机外表林化与镀烙，防止生锈。ND-4型内燃捣固镐是一种适用于铁路线路道床石喳捣固作业的手提、便携式专用工具。它是由汽油机作为原动力，通过离心式离合器、偏心轴、橡胶减震器、拖动镐体产生高频扰动力，使枕下石喳重新排列密实，从而实现对道床石喳捣固的目的。特别适用于道岔、隧道、桥涵等大中型养路机械不能作业的道床区域性机动养护作业。该产品设计***，结构合理，体积小、重量轻、携带方便，操作简单，省时省力，维修方便，易于保养。

1、操作时应戴好保护镜、手套等防护用品。
2、不可触摸汽油机排气管及缸体部分以免***。
3、给机器加油时必须停止机器待冷却后进行，并远离火源，严禁吸烟。
4、两冲程汽油机使用汽油和机油的混合油作燃料，禁止用纯汽油。
5、汽油机启动后和停机前必须空载低速运行3～5分钟，严禁空载大油门高速运转和高速运转中突然停车。
四，基本操作与保养
1，在操作前首先检查配件是否靠牢，有无松动。
2，两冲程汽油机选用93＃及以上汽油和两冲程汽油机专用机油的混合油作燃料。汽油与机油的混合比按25：1的体积比(机油瓶外包装有混合比说明)，在混合的过程中要摇匀，禁用纯汽油作燃料。
