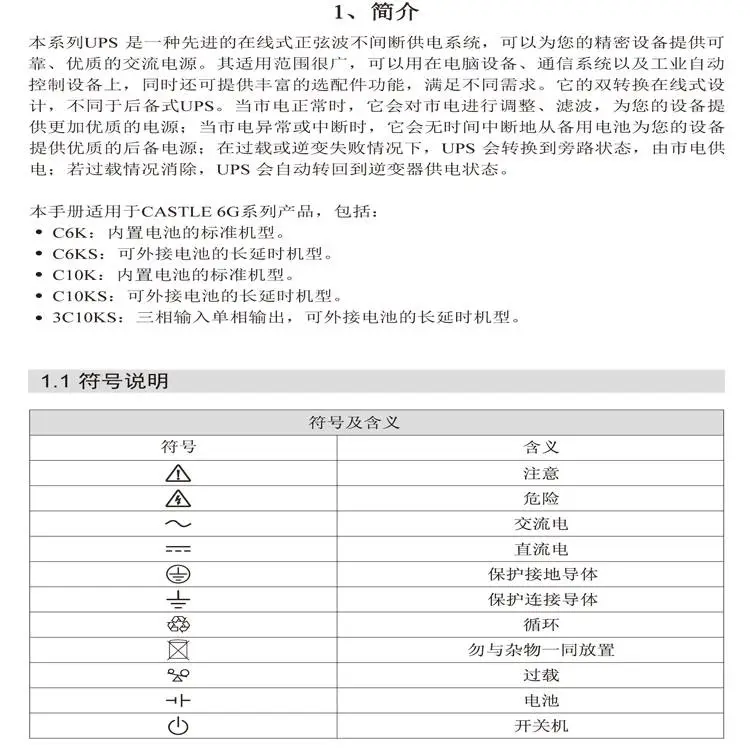

山特CASTLE系列UPS C6KSC6KC10KSC10K使用手册简介：

本系列UPS是一种***的在线式正弦波不间断供电系统，可以为您的精密设备提供可靠、优质的交流电源。其适用范围很广，可以用在电脑设备、通信系统以及工业自动控制设备上，同时还可提供丰富的选配件功能，满足不同需求。它的双转换在线式设计，不同于后备式UPS。当市电正常时，它会对市电进行调整、滤波，为您的设备提供更加优质的电源；当市电异常或中断时，它会无时间中断地从备用电池为您的设备提供优质的后备电源；在过载或逆变失败情况下，UPS会转换到旁路状态，由市电供电；若过载情况消除，UPS会自动转回到逆变器供电状态。

山特CASTLE系列UPS C6KSC6KC10KSC10K使用手册适用于CASTLE 6G系列单相UPS产品，包括：

C6K：内置电池的标准机型。

C6KS：可外接电池的长延时机型。

C10K：内置电池的标准机型。

C10KS：可外接电池的长延时机型。

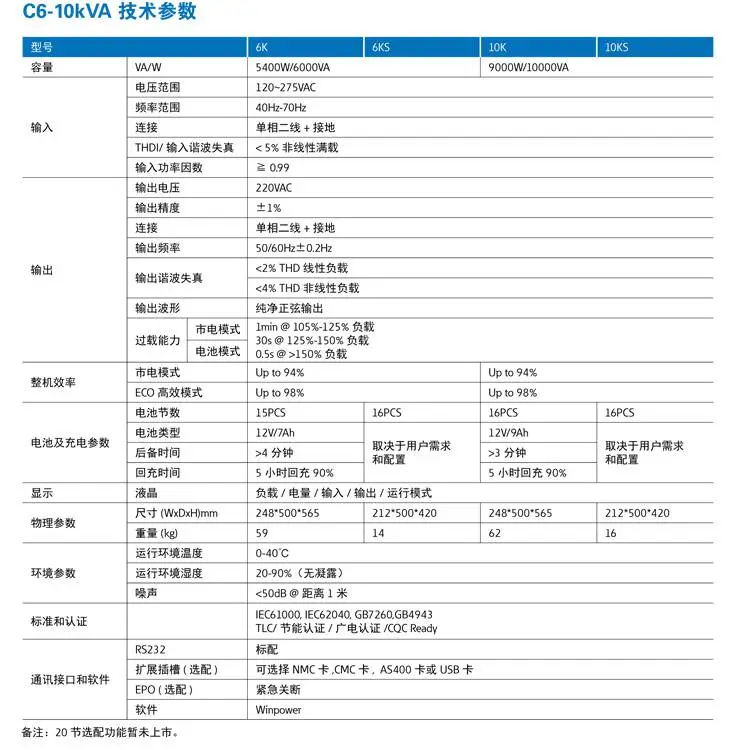

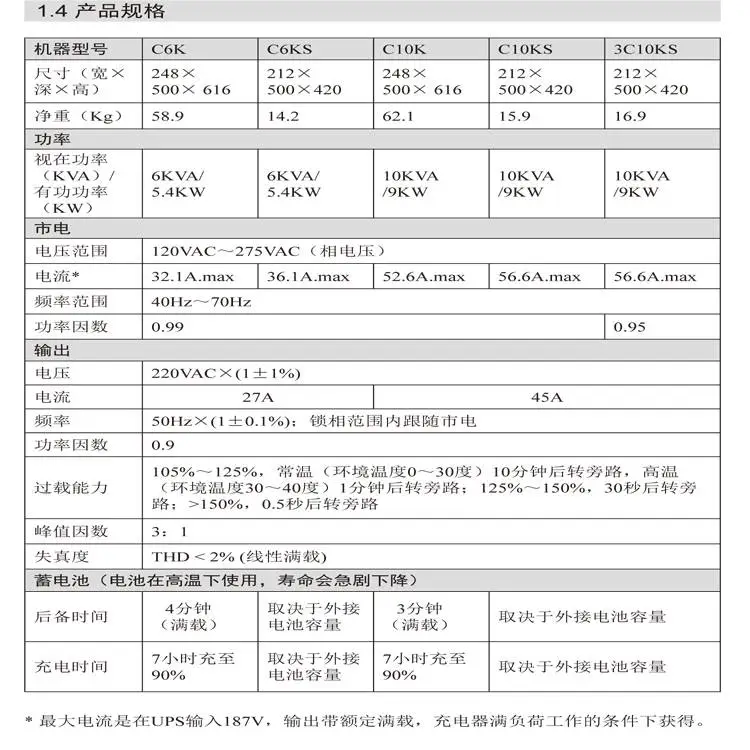

山特CASTLE系列UPS C6KSC6KC10KSC10K产品规格：

机器型号 C6K C6KS C10K C10KS

尺寸（宽×深×高）248×500×616 212×500×420 248×500×616 212×500×420

净重（Kg） 58.9 14.2 62.1 15.9

功率视在功率（KVA）/

有功功率（KW）6KVA/5.4KW  6KVA/5.4KW  10KVA/9KW  10KVA/9KW

市电

电压范围 120VAC～275VAC（相电压）

电流* 32.1A.max 36.1A.max 52.6A.max 56.6A.max

频率范围 40Hz～70Hz

功率因数 0.99

输出

电压 220VAC×(1±1%)

电流 27A 4***

频率 50Hz×(1±0.1%)；锁相范围内跟随市电

功率因数 0.9

过载能力105%～125%，常温（环境温度0～30度）10分钟后转旁路，高温

（环境温度30～40度）1分钟后转旁路；125%～150%，30秒后转旁

路；>150%，0.5秒后转旁路

峰值因数 3：1

失真度 THD<2% (线性满载)

蓄电池（电池在高温下使用，寿命会急剧下降）

后备时间 4分钟（满载）取决于外接电池容量 3分钟（满载）取决于外接电池容量  取决于外接电池容量

充电时间 7小时充至90%

取决于外接电池容量7小时充至90%

大电流是在UPS输入187V，输出带额定满载，充电器满负荷工作的条件下获得。

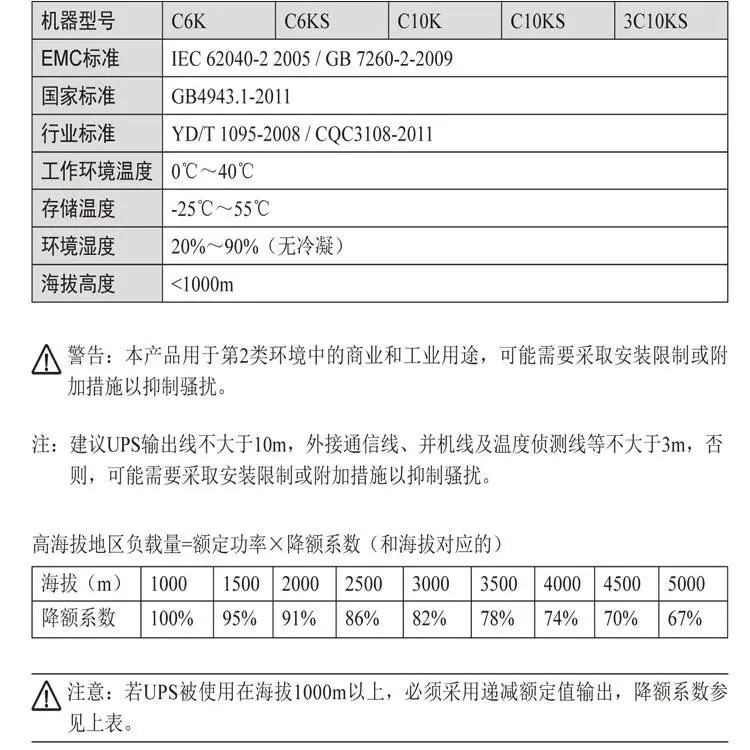

机器型号 C6K C6KS C10K C10KS 3C10KS

EMC标准 IEC 62040-2 2005 / GB 7260-2-2009

*** GB4943.1-2011

行业标准 YD/T 1095-2008 / CQC3108-2011

工作环境温度 0℃～40℃

存储温度 -25℃～55℃

环境湿度 20%～90%（无冷凝）

产品认证 TLC/节能认证/CQC Ready

通讯接口和软件

RS232 标配

扩展插槽(选配) 可选择NMC卡,CMC卡, AS400卡或 USB卡

EPO (选配) 紧急关断

软件 Winpower备注：20节选配功能暂未上市。不含轮子高度，含轮高度616。

海拔高度<1000m

高海拔地区负载量=额定功率×降额系数（和海拔对应的）

海拔（m） 1000 1500 2000 2500 3000 3500 4000 4500 5000

降额系数 *** 95% 91% 86% 82% 78% 74% 70% 67%

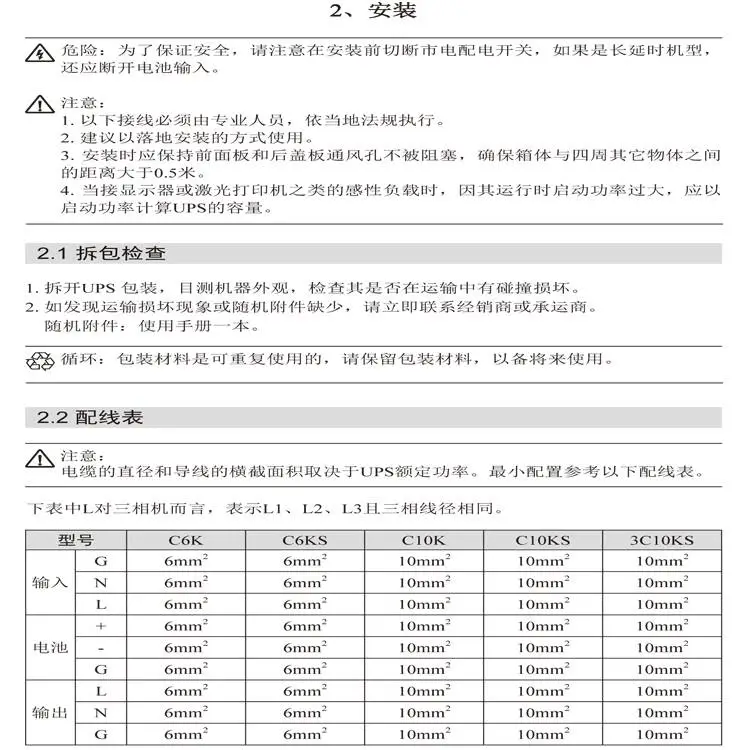

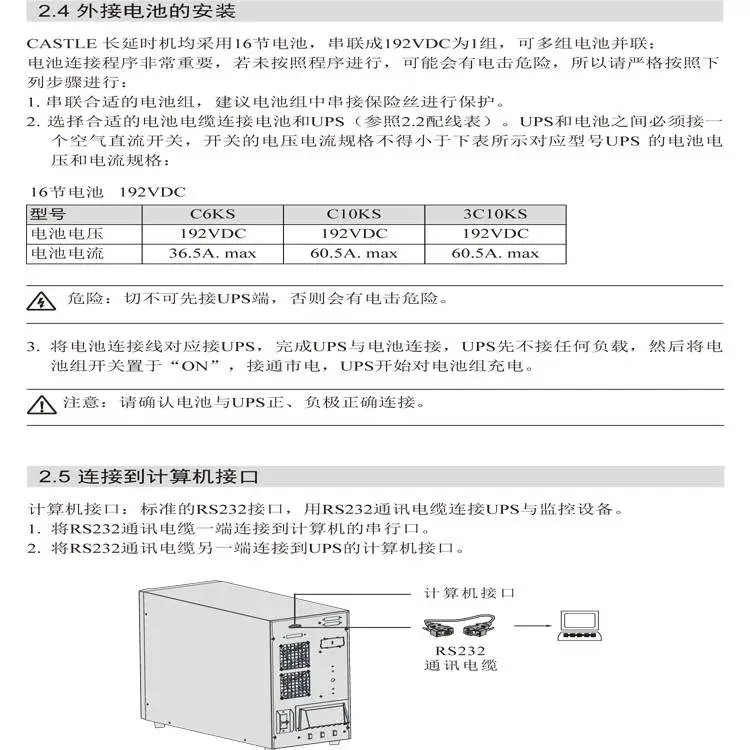

山特CASTLE系列UPS C6KSC6KC10KSC10K外接电池的安装：

CASTLE长延时机均采用16节电池，串联成192VDC为1组，可多组电池并联；电池连接程序非常重要，若未按照程序进行，可能会有电击危险，所以请严格按照下列步骤进行：

1. 串联合适的电池组，建议电池组中串接保险丝进行保护。

2. 选择合适的电池电缆连接电池和UPS。UPS和电池之间必须接一个空气直流开关，开关的电压电流规格不得小于下表所示对应型号UPS的电池电压和电流规格：

16节电池 192VDC

型号 C6KS C10KS

电池电压 192VDC 192VDC

电池电流 36.***. max 60.***. max

山特CASTLE系列UPS C6KSC6KC10KSC10K连接到计算机接口：

计算机接口：标准的RS232接口，用RS232通讯电缆连接UPS与监控设备。

1. 将RS232通讯电缆一端连接到计算机的串行口。

2. 将RS232通讯电缆另一端连接到UPS的计算机接口。

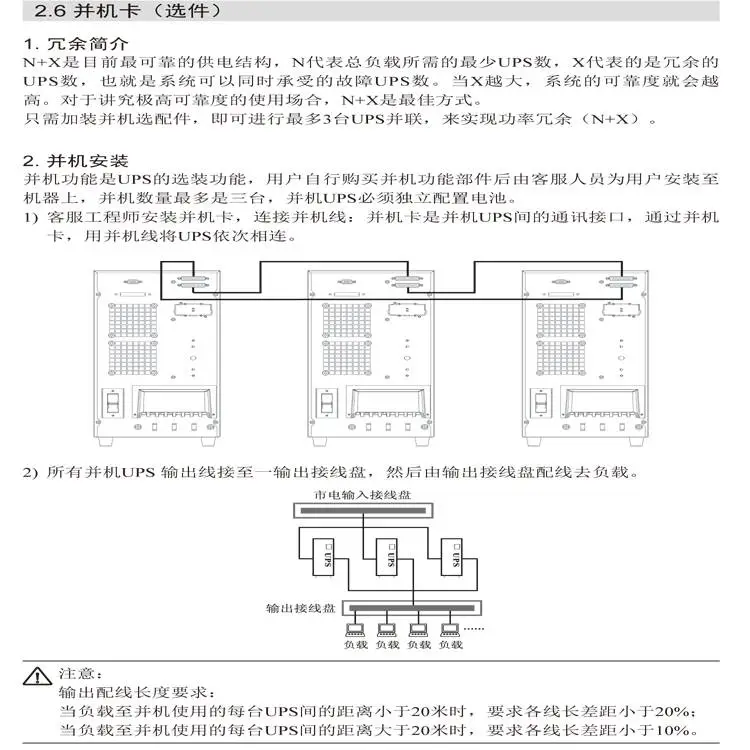

山特CASTLE系列UPS C6KSC6KC10KSC10K并机卡（选件）：

1. 冗余简介

N+X是目前***的供电结构，N代表总负载所需的最少UPS数，X代表的是冗余的UPS数，也就是系统可以同时承受的故障UPS数。当X越大，系统的可靠度就会越高。对于讲究极高可靠度的使用场合，N+X是方式。

只需加装并机选配件，即可进行最多3台UPS并联，来实现功率冗余（N+X）。

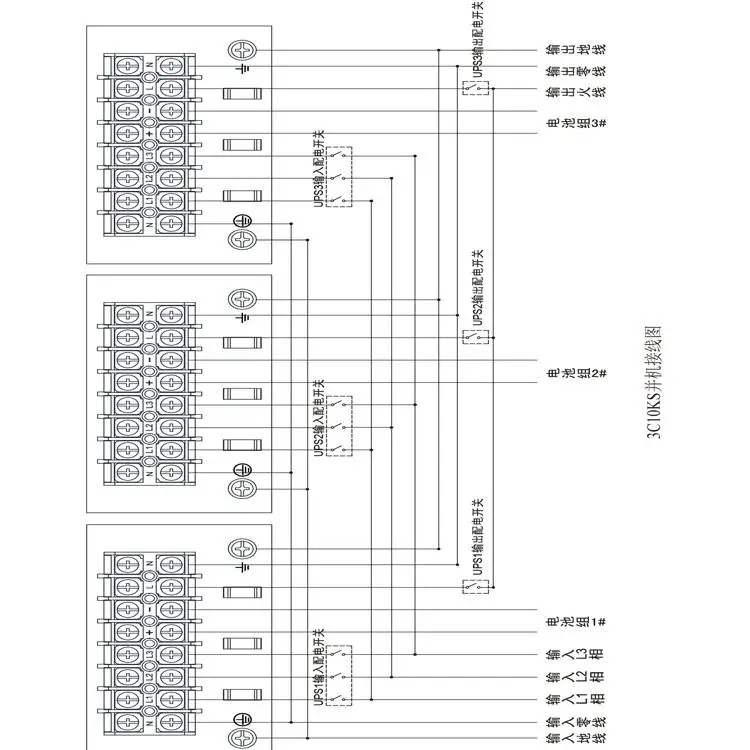

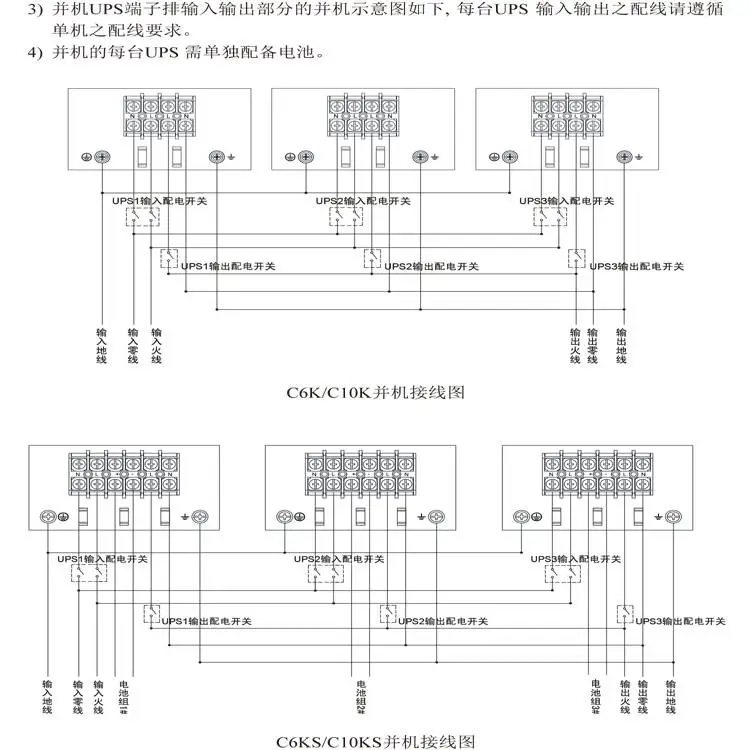

2. 并机安装

并机功能是UPS的选装功能，用户自行购买并机功能部件后由客服人员为用户安装至机器上，并机数量最多是三台，并机UPS必须独立配置电池。

1) 客服工程师安装并机卡，连接并机线：并机卡是并机UPS间的通讯接口，通过并机卡，用并机线将UPS依次相连。

2) 所有并机UPS输出线接至一输出接线盘，然后由输出接线盘配线去负载。

3) 并机UPS端子排输入输出部分的并机安装, 每台UPS输入输出之配线请遵循单机之配线要求。

4) 并机的每台UPS需单独配备电池。

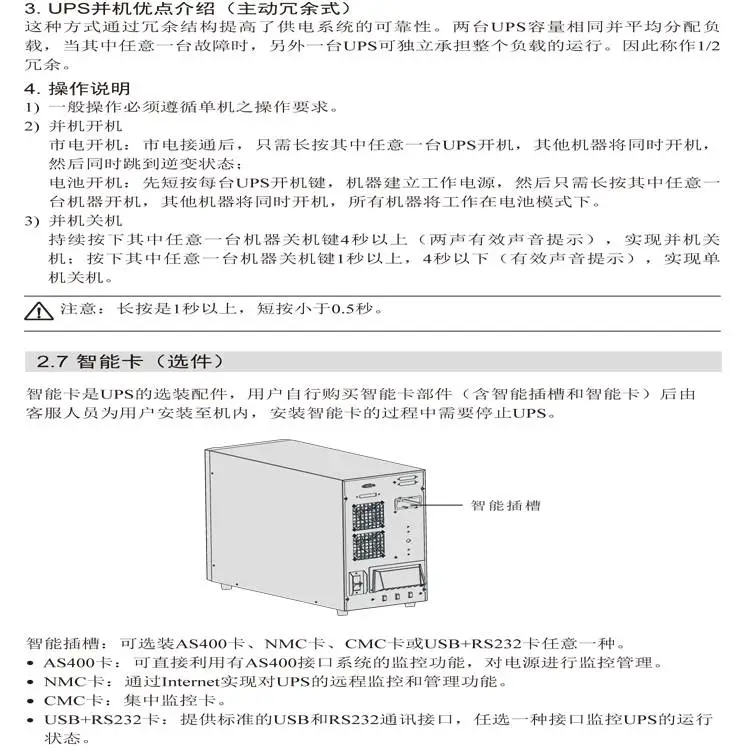

山特CASTLE系列UPS C6KSC6KC10KSC10K并机优点介绍（主动冗余式）：

这种方式通过冗余结构提高了供电系统的可靠性。两台UPS容量相同并平均分配负载，当其中任意一台故障时，另外一台UPS可独立承担整个负载的运行。因此称作1/2冗余。

山特CASTLE系列UPS C6KSC6KC10KSC10K操作说明：

1) 一般操作必须遵循单机之操作要求。

2) 并机开机

市电开机：市电接通后，只需长按其中任意一台UPS开机，其他机器将同时开机，然后同时跳到逆变状态；

电池开机：先短按每台UPS开机键，机器建立工作电源，然后只需长按其中任意一台机器开机，其他机器将同时开机，所有机器将工作在电池模式下。

3) 并机关机

持续按下其中任意一台机器关机键4秒以上（两声有效声音提示），实现并机关机；按下其中任意一台机器关机键1秒以上，4秒以下（有效声音提示），实现单机关机。

山特CASTLE系列UPS C6KSC6KC10KSC10K智能卡（选件）：

智能卡是UPS的选装配件，用户自行购买智能卡部件（含智能插槽和智能卡）后由客服人员为用户安装至机内，安装智能卡的过程中需要停止UPS。

智能插槽：可选装AS400卡、NMC卡、CMC卡或USB+RS232卡任意一种。

 AS400卡：可直接利用有AS400接口系统的监控功能，对电源进行监控管理。

 NMC卡：通过Internet实现对UPS的远程监控和管理功能。

 CMC卡：集中监控卡。

 USB+RS232卡：提供标准的USB和RS232通讯接口，任选一种接口监控UPS的运行状态。

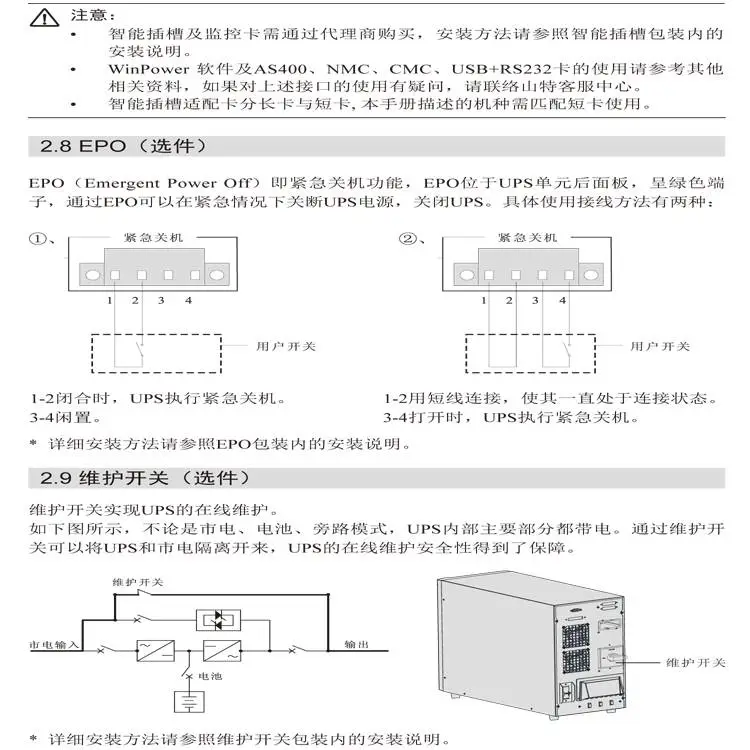

EPO（选件）：

EPO（Emergent Power Off）即紧急关机功能，EPO位于UPS单元后面板，呈绿色端子，通过EPO可以在紧急情况下关断UPS电源，关闭UPS。

山特CASTLE系列UPS C6KSC6KC10KSC10K维护开关（选件）：

维护开关实现UPS的在线维护。不论是市电、电池、旁路模式，UPS内部主要部分都带电。通过维护开关可以将UPS和市电隔离开来，UPS的在线维护安全性得到了保障。

山特CASTLE系列UPS C6KSC6KC10KSC10K操作控制面板：

1、开/关机键：控制UPS的开启与关断

2、功能键：静音（旁路和电池模式下长按2秒以上，10秒以下，消除旁路和电池模式告警声；长按10秒以上，消除所有告警声。重复操作可取消静音）；电池自检（市电模式下长按2秒以上，10秒以下）；短按切换LCD显示信息。

3、LED指示灯：包括正常指示灯、电池指示灯、旁路指示灯、故障指示灯。

C6-10kVA电源管理专家

产品介绍：

山特CASTLE系列UPS C6KSC6KC10KSC10K是一款继承上一代城堡系列UPS的***品质，并在其基础上表现更加出色的双转换在线式UPS。在有效解决9种电力问题（断电、市电电压过高或过低、电压瞬间跌落或减幅震荡、高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动）的基础上，城堡C6-10kVA大幅提高了其在可靠性、高效性、适应性和灵活性等方面的表现，满足了用户对稳定且不间断电力的需求。同时，其所具备的丰富的可扩展功能，也为满足用户的个性化需求提供了保障。

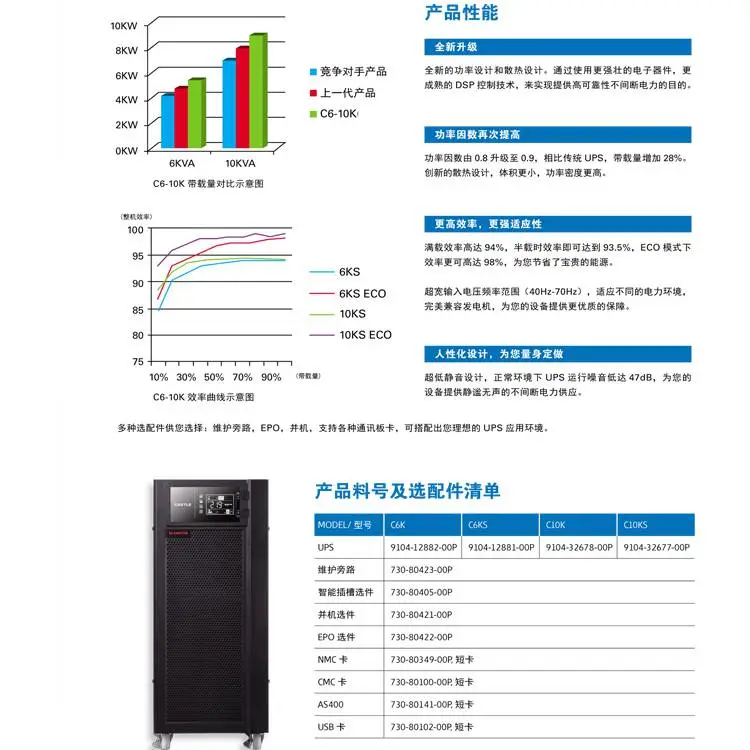

山特CASTLE系列UPS C6KSC6KC10KSC10K产品主要性能特点：

·全新升级

全新的功率设计和散热设计。通过使用更强壮的电子器件，更成熟的DSP控制技术，来实现提供高可靠性不间断电力的目的。

·功率因数再次提高

功率因数由0.8升级至0.9，相比传统UPS，带载量增加28%。创新的散热设计，体积更小，功率密度更高。

·更高效率，更强适应性

满载效***达94%，半载时效率即可达到93.5%，ECO模式下效率更可高达98%，为您节省了宝贵的能源。

超宽输入电压频率范围（40Hz-70Hz），适应不同的电力环境，***兼容发电机，为您的设备提供更优质的保障。

·人性化设计，为您量身定做

***静音设计，正常环境下UPS运行噪音低达47dB，为您的设备提供静谧无声的不间断电力供应。

·全新外观，全新登场

新外观，新设计，新品质

更高功率密度，更多能量

更宽输入范围，更高效率

***静音，丰富的可配置选件

山特CASTLE系列UPS C6KSC6KC10KSC10K广泛应用于全国各地区：

无论是环境恶劣的高海拔地区

供电品质欠佳的边远山区

潮湿高热的东南沿海

还是供电紧张的大中城市

C6-10kVA都能给您的负载

提供***的保护

详细介绍实验室仪器设备该如何配置UPS电源?

实验室仪器配备UPS电源是基本的和必须的，因为UPS自带稳压功能与防止电网波动作用，一方面防止突然停电来电，仪器可以继续运行，另外一方面很重要的是防止停电来电的时候机器自动开机，这种情况对仪器损伤特别大。质谱仪器需要一直处于抽真空状态，建议配备UPS电源。

当你正在做一个比较重要的实验项目的时候突然停电了，你会怎么样？会产生什么样的后果？结果当然是悲剧的，不仅会让实验功亏于溃，还有可能会损坏实验室的实验装置，从而造成很大的损失。所以，实验室对于实验室ups电源的依赖非常大，被实验室人员奉为保护神。

再说明一点，由于各地的电力情况不同，各实验室可根据当地电力情况来配置UPS电源的供电时长，因设备需占地面积，还需要预留出UPS电源及供电电池组的安装空间及位置。

金属分析理化实验室配置UPS电源的功率容量，汇总整理如下：

质谱仪器需要一直处于抽真空状态，建议配备UPS不间断电源，另外一点比较重要，ICP-MS（热电），*射线荧光建议不要配高频式UPS，因为这两种仪器内部应该都有激光管和高压发生器，其瞬间工作的电流都比较大。高频式UPS由于输出没有隔离变压器来缓冲负载瞬间产生的大电流***容易将元器件击穿掉，造成UPS电源故障。

这些大型实验室的仪器设备推荐使用工频在线式UPS电源的（输出含有隔离变压器），采用全数字化控制系统，智能全桥整流器、隔离逆变器，双路静态开关、充电与电池智能管理、三相分调、平衡稳压。工频在线式实验室UPS电源稳定性及机器的抗冲击能力比较强，且设备的使用寿命相对高频机来说会***，节省总的运行成本。

1.气质质（GCMSMS）需要配置6kVA的UPS(备用30～60分钟)

2.气相色谱质谱联用仪（GCMS）需要配置6kVA的UPS(备用30～60分钟)

3.气相色谱仪（GC/ECD&FPD&FID）需要配置6kVA的UPS(备用30～60分钟)

4.安捷伦气相（GC）需要配置6kVA的UPS(备用30～60分钟)

5.安捷伦液相、色谱仪、质谱仪各需要配置6kVA的UPS(备用30～60分钟)

6.安捷伦icp-ms需要配置功率要大于15KW，建议配置三进单出20kVA的UPS或者三进单出30kVA/40kVA的UPS(备用30～60分钟)

7.总有机碳分析仪理化设备需要配置2kVA的UPS(备用30～60分钟)

8.氢空一体机需要配置3kVA的UPS(备用30～60分钟)

9.水质检测实验室总氮分析仪需要配置3kVA的UPS(备用30～60分钟)

10.液质联用仪（LC-MS-MS）需要配置10kVA的UPS(备用30～60分钟)

11.超高效液相色谱仪（UPLC/PDA&RF）需要配置6kVA的UPS(备用30～60分钟)

12.原子吸收分光光度计（AAS/岛津）瞬间功率10100瓦特（此款仪器含石墨炉），建议配置三进单出20kVA的UPS(备用30～60分钟)

13.原子吸收分光光度计（赛默飞）瞬间功率1000瓦特（此款仪器不含石墨炉），建议配置三进单出3kVA的UPS(备用30～60分钟)

14.液相色谱-原子荧光(LC-AFS)需要配置6kVA的UPS(备用30～60分钟)

15.离子色谱仪ICS-1100需要配置6kVA的UPS(备用30～60分钟)

16.电感耦合等离子体质谱(ICP-MS)Ne*ION 350**配置功率要大于15KW，建议配置三进单出20kVA的UPS(备用30～60分钟)

17.电感耦合等离子体发射光谱仪金属分析设备配置功率要大于12KW，建议配置三进单出15kVA的UPS(备用30～60分钟)

18.电感耦合等离子体发射光谱形态分析利用（ICP）（美国PE Avio200）220V设备配置功率要大于12KW，建议配置三进单出15kVA的UPS(备用30～60分钟)

19.液相色谱仪(UPLC/PDA&RF)需要配置6kVA的UPS(备用30～60分钟)

20.原子发射光谱仪ICP仪器需要配置3kVA的UPS(备用30～60分钟)

21.原子吸收光谱仪需要配置6kVA的UPS(备用30～60分钟)

实验室仪器-组成部件配置UPS电源的功率容量，汇总整理如下：

a.***荧光分析仪-光谱仪需要配置10kVA的UPS(备用30～60分钟)

b.原子吸收/质谱仪-石墨炉加热设备6KW需要配置20kVA的UPS(备用30～60分钟)

c.原子吸收/质谱仪/光谱仪-冷却循环水3kw需要配置10kVA的UPS(备用30～60分钟)

d.质谱仪-机械泵需要配置6kVA的UPS(备用30～60分钟)

e.质谱仪主机需要配置6kVA的UPS(备用30～60分钟)

f.原子吸收-空压机需要配置3kVA的UPS(备用30～60分钟)

g.顶空进样器需要配置3kVA的UPS(备用30～60分钟)

石油化工实验室配置UPS电源的功率容量，汇总整理如下：

1、气相色谱仪需要配置6kVA的UPS(备用30～60分钟)

2、液相色谱仪需要配置6kVA的UPS(备用30～60分钟)

3、质谱仪需要配置6kVA的UPS(备用30～60分钟)

4、红外光谱仪需要配置10kVA的UPS(备用30～60分钟)

5、紫外可见分光光度计需要配置6kVA的UPS(备用30～60分钟)

6、元素分析仪需要配置6kVA的UPS(备用30～60分钟)

7、粘度计、比重计需要配置3kVA的UPS(备用30～60分钟)

水质检测实验室配置UPS电源的功率容量，汇总整理如下：

1）紫外可见分光光度计需要配置6kVA的UPS(备用30～60分钟)

2）荧光分光光度计需要配置6kVA的UPS(备用30～60分钟)

3）离子色谱仪需要配置6kVA的UPS(备用30～60分钟)

4）气相色谱仪需要配置6kVA的UPS(备用30～60分钟)

5）原子吸收光谱仪需要配置6kVA的UPS(备用30～60分钟)

6）总有机碳/总氮分析仪需要配置3kVA的UPS(备用30～60分钟)

环境监测实验室配置UPS电源的功率容量，汇总整理如下：

1. 气象站需要配置1kVA的UPS(备用30～60分钟)

2. 环境气体采样仪需要配置6kVA的UPS(备用30～60分钟)

3. 空气质量监测仪需要配置6kVA的UPS(备用30～60分钟)

4. 水质分析仪需要配置6kVA的UPS(备用30～60分钟)

食品药品实验室配置UPS电源的功率容量，汇总整理如下：

（1）液相色谱仪需要配置6kVA的UPS(备用30～60分钟)

（2）气相色谱仪需要配置6kVA的UPS(备用30～60分钟)

（3）荧光分光光度计需要配置6kVA的UPS(备用30～60分钟)

（4）紫外分光光度计需要配置6kVA的UPS(备用30～60分钟)

（5）电子显微镜、扫描电镜需要配置3kVA的UPS(备用30～60分钟)

（6）磁共振成像仪需要配置3kVA的UPS(备用30～60分钟)

生物实验室配置UPS电源的功率容量，汇总整理如下：

1) PCR仪需要配置2kVA的UPS(备用30～60分钟)

2) 生物反应器需要配置1kVA的UPS(备用30～60分钟)

3) 细胞培养箱需要配置1kVA的UPS(备用30～60分钟)

4) 电泳仪200W需要配置1kVA的UPS(备用30～60分钟)

5) 冷冻离心需要配置15kVA的UPS(备用30～60分钟)

注意：实验室设备多数为交流220V用电设备，所以如果用户多台设备在同***路上面，功率超过20kVA的时候，建议采用UPS电源主机三进单出30kVA或者40kVA，例如科华UPS电源机架式/塔式互换主机YTR3330-J(30kVA)YTR3340-J(40kVA)或者山顿UPS电源机架式主机30kVA/40kVA长机、两品牌UPS电源均可设置三相输入单相输出（三进单出），亦可外接电池的长延时机型。

推荐UPS电源品牌：国内山特UPS电源的服务网点全面、提供上门服务、备品备件齐全、维修人员储备充足、维修周期短、售后响应迅速、提供现场维修服务、不需要返厂维修，做的这些很好的还是深圳山特UPS，但是就是其UPS主机价格贵些。所以客户如果预算和考虑后期服务，建议还是选用深圳山特UPS品牌更好。
