| 品牌:鸿蝶阀门 | 型号:A47H-25C | 阀瓣开启高度:全启式安全阀 |
| 结构形式:弹簧式 | 3C阀门类别:工业 | 加工定制:是 |
| 连接形式:法兰 | 材质:不锈钢 | 公称通径:DN200mm |
| 适用介质:各种高腐蚀化学介质 | 标准:国标 | 流动方向:单向 |
| 零部件及配件:阀体 | 形态:球式 | 压力环境:常压 |
| 类型(通道位置):二通式 | 阀体构造:封闭式 | 规格:DN150 |
一、带扳手弹簧微启式安全阀概述:
A47H-25C带扳手弹簧微启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。连接法兰标准按JB/T-94的系列。

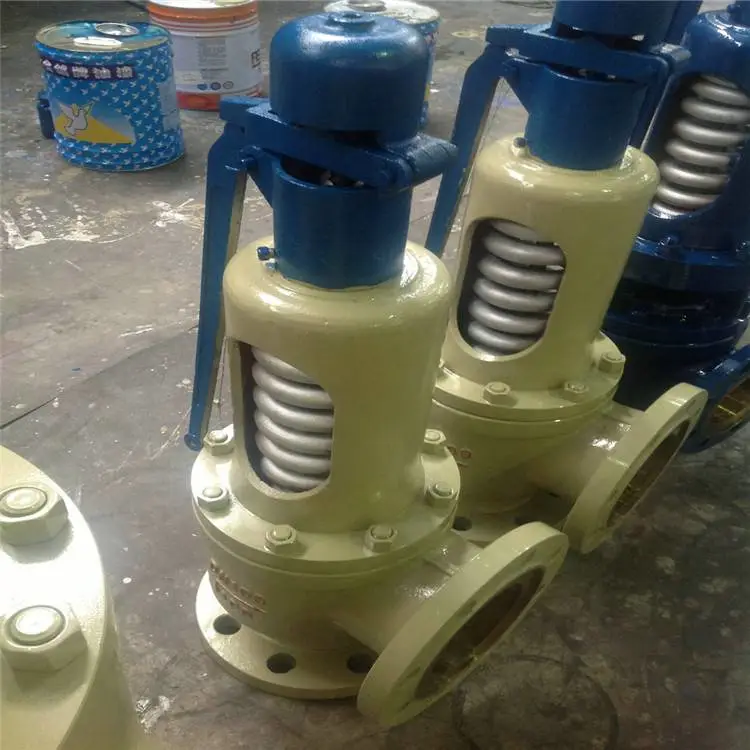

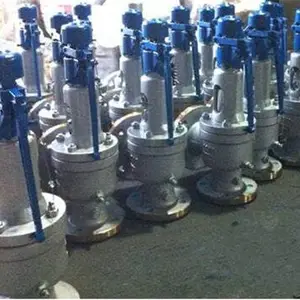

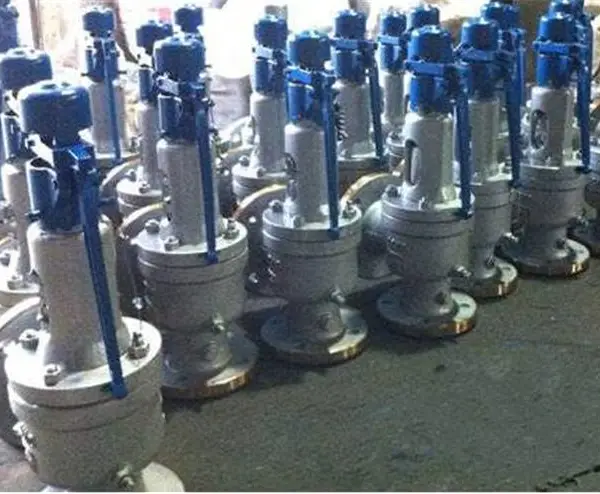

二、A47H-25C带扳手弹簧微启式安全阀产品实拍:
三、A47H-25C带扳手弹簧微启式安全阀结构简述:
1、弹簧微启封闭式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座:阀座为位伐尔喷嘴型阀座,蒸汽流经阀座出口处时达到音速,排放系数大,阀座密封面堆焊钴铬钨硬质合金,耐磨抗冲蚀,寿命长。
3、热弹性阀瓣:阀瓣设计为热弹性结构,利用其在介质压力下微小的变形,提高密封能力,克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用***的激光淬火技术,提高了硬度、耐磨性、抗冲抗性。
4、调节螺母:通过调整调节螺母,调整弹簧压缩量,使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套:调整阀瓣背压的辅助机构,通过背压调整套调整,可获得合适的回座压差。上调时,使阀门背压降低。下调时,使阀门背压提高。
四、A47H-25C带扳手弹簧微启式安全阀主要零部件材料:
| NO | 零件名称 | 材料 |
| 1 | 阀体 | WCB |
| 2 | 阀座 | ZG2Cr13 |
| 3 | 调节圈 | ZG2Cr13 |
| 4 | 阀瓣 | 2Cr13 |
| 5 | 导向套 | 2Cr13 |
| 6 | 阀盖 | ZG230-450 |
| 7 | 弹簧 | 50CrVA |
| 8 | 阀杆 | 2Cr13 |
| 9 | 扳手 | ZG200-400 |
| 10 | 调整螺杆 | 45 |
| 11 | 保护罩 | ZG200-400 |
| / | 密封面材料 | "H"堆焊D507."Y"堆焊Co基硬质合金 |
五、A47H-25C带扳手弹簧微启式安全阀外形尺寸:
| 型号 | 公称通径 | do | D | K | g | g1 | b | f | f1 | Z-?d | DN’ | D1 | K1 | g2 | g’ | b1 | f’ | f1’ | Z1-?d1 | L | L1 | ≈H |
| A47H-16C | 20 | 15 | 105 | 75 | / | 55 | 16 | 2 | / | 4-14 | 20 | 105 | 75 | 55 | / | 16 | 2 | / | 4-14 | 100 | 85 | 270 |
| 25 | 20 | 115 | 85 | / | 65 | 16 | 2 | / | 4-14 | 25 | 115 | 85 | 65 | / | 16 | 2 | / | 4-14 | 100 | 85 | 270 | |
| 32 | 25 | 140 | 100 | / | 78 | 18 | 2 | / | 4-18 | 32 | 140 | 100 | 78 | / | 18 | 2 | / | 4-18 | 115 | 100 | 312 | |
| 40 | 32 | 150 | 110 | / | 85 | 18 | 3 | / | 4-18 | 40 | 150 | 110 | 85 | / | 18 | 3 | / | 4-18 | 120 | 110 | 320 | |
| 50 | 40 | 165 | 125 | / | 100 | 20 | 3 | / | 4-18 | 50 | 165 | 125 | 100 | / | 20 | 3 | / | 4-18 | 135 | 120 | 390 | |
| 65 | 50 | 185 | 145 | / | 120 | 20 | 3 | / | 4-18 | 65 | 185 | 145 | 120 | / | 20 | 3 | / | 4-18 | 140 | 130 | 395 | |
| 80 | 65 | 200 | 160 | / | 135 | 20 | 3 | / | 8-18 | 80 | 200 | 160 | 135 | / | 20 | 3 | / | 8-18 | 160 | 135 | 400 | |
| 100 | 80 | 220 | 180 | / | 155 | 22 | 3 | / | 8-18 | 100 | 220 | 180 | 155 | / | 22 | 3 | / | 8-18 | 170 | 160 | 600 | |
| 125 | 100 | 250 | 210 | / | 185 | 22 | 3 | / | 8-18 | 125 | 250 | 210 | 185 | / | 22 | 3 | / | 8-18 | 190 | 190 | 620 | |
| 150 | 125 | 285 | 240 | / | 210 | 24 | 3 | / | 8-23 | 150 | 285 | 240 | 210 | / | 24 | 3 | / | 8-23 | 205 | 195 | 625 | |
| 200 | 150 | 340 | 295 | / | 265 | 26 | 3 | / | 12-23 | 200 | 340 | 295 | 265 | / | 26 | 3 | / | 12-23 | 240 | 230 | 798 | |
| 250 | 200 | 405 | 355 | / | 320 | 30 | 3 | / | 12-26 | 250 | 405 | 355 | 320 | / | 30 | 3 | / | 12-26 | 350 | 320 | 981 | |
| 300 | 250 | 460 | 410 | / | 375 | 30 | 4 | / | 12-26 | 300 | 460 | 410 | 375 | / | 30 | 4 | / | 12-26 | 350 | 320 | 1005 |
