品   牌：欧姆龙

类     型 ：微型功率继电器

系     列 ：MY2N-GS系列

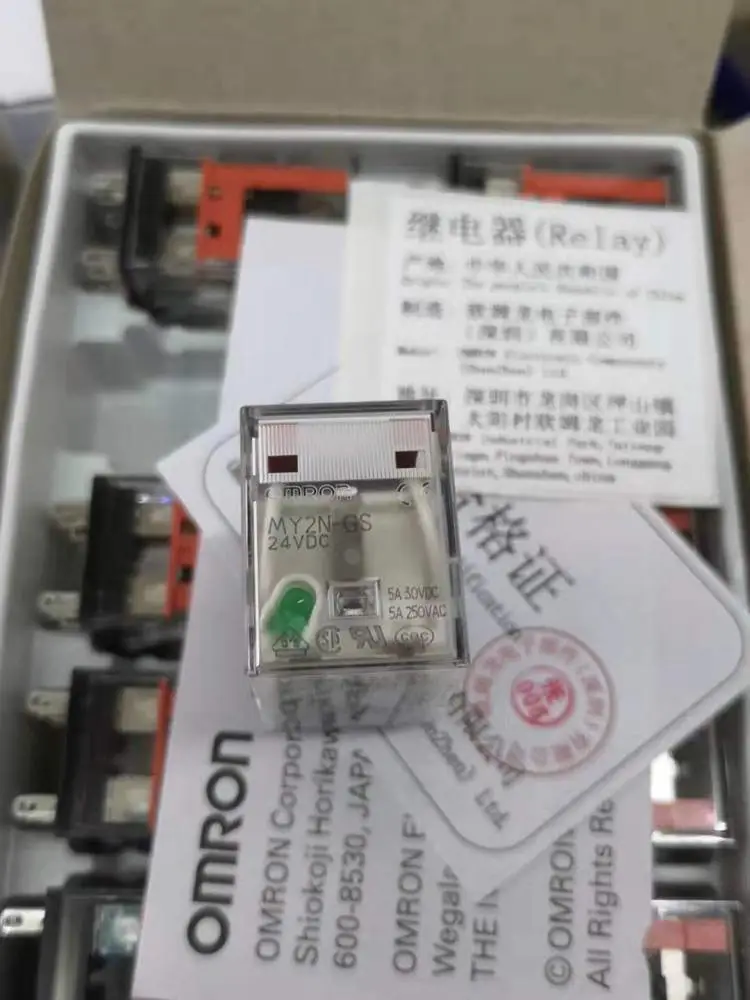

型     号 ： MY2N-GS DC24

外形尺寸（mm）：28×21.5×36mm（L×W×H）

重     量 ：35g

触点参数：

触点形式：2C（DPDT）

触点负载：*** 220VAC  ***24VDC

            阻      抗：≤50mΩ

            额定电流：***

电气寿命：≥50万回

机械寿命：≥5000万回

线圈参数：

             阻值(士10%)：662Ω

             线圈功耗：900mW

             额定电压：DC24V

             吸合电压：DC19.2V

             释放电压：DC 2.4V

工作温度：-55℃～+70℃

绝缘电阻：≥100MΩ

线圈与触点间耐压：2000VAC/1分钟

触点与触点间耐压：1000VAC/1分钟

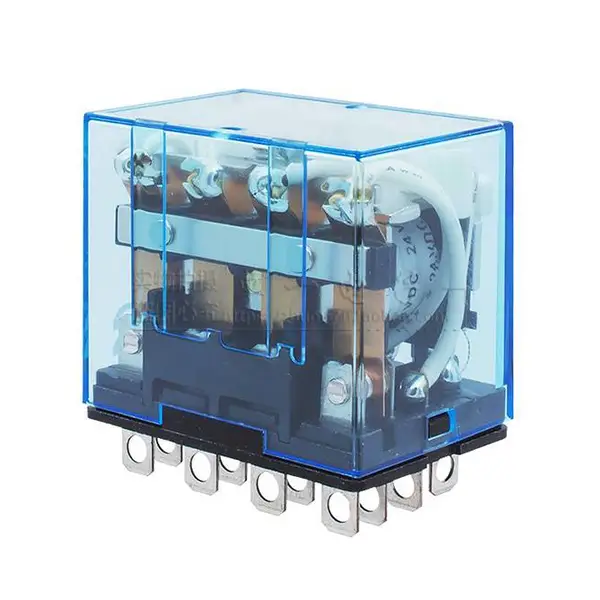

MY-GS系列：

MY2-GS DC24

MY2N-GS AC200/220

MY4N-GS AC24

MY2-GS AC24

MY2N-GS AC220/240

MY4N-GS AC100/110

MY2-GS AC100/110

MY4-GS DC24

MY4N-GS AC200/220

MY2-GS AC200/220

MY4-GS AC24

MY4N-GS AC220/240

MY2-GS AC220/240

MY4-GS AC100/110

MY4-GS AC220/240

MY2N-GS DC24

MY4-GS AC200/220

MY4N-GS DC24

MY2N-GS AC24

MY2N-GS AC100/110

要配底座时，另外说明：

继电器型号为: MY2-GS系列,其配套底座型号为:  PYF08A-E

继电器型号为: MY4-GS系列, 其配套底座型号为: PYF14A-E

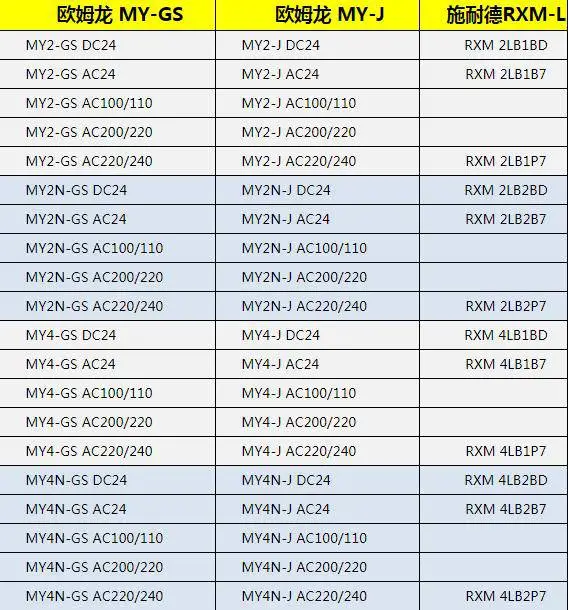

一、MY-GS的替换表

操作线圈

项目额定电流(mA)线圈

电阻

(Ω)线圈电感(H)动作

电压复位

电压容

许电压消耗功率

(VA、W)额定电压50Hz60Hz铁片

开路时铁片

动作时额定电压的比例AC122448100/110110/120200/220220/240DC6122448100/110220

注1 ：额定电流、线圈电阻值指的是线圈温度为+23℃时的值，公差为AC额定电流+15％、-20％、DC线圈电阻±15％。

2 ：AC线圈电阻、电感的值为参考值。（60Hz时）

3 ：动作特性指的是线圈温度为+23℃时的值。

4 ：DC线圈的额定电流、线圈电阻（ ）内表示带动作指示灯的值。

5 ：容许电压指的是环境温度为+23℃时的值。

*1. 每个产品有个体差异，预测实际值为80%以下。

施加额定值80%以上的电压时，继电器会运行，但若要实现规定的性能，请向线圈施加额定电压。

*2. 每个产品有个体差异，预测实际值为AC30%以上、DC10%以上。若要切实复位，请确保小于该值。

开关部

2极4极电阻负载电感负载

(cosφ=0.4、

L/R=7ms)电阻负载电感负载

(cosφ=0.4、

L/R=7ms)接点构成接点机构接点材质额定负载额定通电电流接点电压的值接点电流的值开关容量的值最小适用负载(参考值)*

2c                   4c

单

Ag

AC220V ***    AC220V 2A     AC220V 3A   AC220V 0.8A

DC24V ***     DC24V 2A      DC24V 3A    DC24V 1.***

***                   3A

AC250V、DC220V           AC250V、DC220V

***                   3A

1,100VA      440VA         660VA       176VA

120W     48W           72W         36W

DC5V 1mA

* 表示电子回路等微小负载等级中可开关极限的大致基准，并非***值。

该值可能因开关频率、环境、希望可靠性基准而发生变化。请在实际使用条件下对实际设备进行确认。

性能

2极4极接触电阻 *1动作时间 *2复位时间 *2开关频率机械额定负载绝缘电阻 *3耐电压线圈和接点间异极接点间同极接点间振动耐久误动作冲击耐久误动作耐久性机械电气 *4使用环境温度使用环境湿度质量

100mΩ以下

20ms以下

20ms以下

18,000次/小时

2,400次/小时

1,000MΩ以上

AC2,000V 50/60Hz 1min

AC2,000V 50/60Hz 1min

AC1,000V 50/60Hz 1min

10～55～10Hz、双振幅1.0mm

10～55～10Hz、双振幅1.0mm

1,000m/s2(约100G)

200m/s2(约20G)

50,000,000次(开关频率18,000次/小时)

500,000次(开关频率2,400次/小时)200,000次(开关频率2,400次/小时)

标准型　-55℃～+70℃(无结冰、凝露)

带动作指示灯　-40℃～+70℃(不结冰、凝露)

5～85%RH

约35g

注：上述值为初始值。

*1. 测量条件： DC5V 1A 电压下降法。

*2. 测量条件： 外加额定操作电压时不包括接点跳动时间。

*3. 测量条件： 用DC500V绝缘电阻计测量与耐电压项目中相同的部位

*4. 环境温度条件： +23℃

DUTY比：33%
