| 产品特性：直线测量 | 品牌：HEIDENHAIN海德汉 | 型号：LC195F ML=340 |
| 样品或现货：现货 | 是否标准件：是 | 是否库存：是 |
| 产品名称：直线光栅尺 | 规格：LC195F ML=340 | 材质：金属合金 |
| 适用机床：CNC加工中心 | 尺寸：LC195F ML=340 | 最大加工速度：1 |
| 是否批发：是 | 精度：3/5um | 电源：3.6 V ... 14 V |
| 电缆：单独订购 | 电气连接：法兰插座公头14针 | 光栅周期：20.000 ?m |
| 测量长度：LC195F ML=340 | 紧固类型：集成螺钉固定带 | 数据接口：Fanuc05 Serial interface FANUC ALPHA/ALPHAi |
| 读数头：光栅尺自带配套 |
吉林长春海德汉LC195F ML=340线性编码器光栅尺
宁波合路自动化科技有限公司是德国HEIDENHAIN海德汉光栅尺原.装现.货供应商，常规型号HEIDENHAIN海德汉光栅尺，旋转编码器，角度编码器圆光栅，长度计，读数头，磁鼓圆光栅和电缆等我公司常年备有库存，常备现.货的光栅尺型号有：L85 EnDat02 ML620mm ID 689681-12，L85 EnDat02 ML1440mm ID 689681-23，LC 195M Mit03-4 ML1240mm 760918-12等此处不多做列举，欢迎咨询洽谈合作。海德汉公司的直线光栅无需额外的机械干预即可测量线性轴的位置，使机床获得超.高的精度和加工速度。
吉林长春海德汉LC195F ML=340线性编码器光栅尺
HEIDENHAIN直线光栅尺用于NC数控机床
用于数控机床的海德汉直线光栅尺几乎适用于任何应用。也是进给轴为闭环控制的机器和设备的理想选择，例如铣床、加工中心、镗铣床、车床和磨床。动态性能优.异的直线光栅尺允许高速运动，沿测量方向的加速性能使其不仅能满足常规轴高动态性能要求，也能满足直驱电机对高动态性能的要求。
海德汉也提供其它应用所需的直线光栅尺，例如：
手动操作机床
冲压机和弯板机
自动化生产设备
HEIDENHAIN海德汉光栅尺机械结构
用于数控机床的直线光栅尺为封闭式测量设备：铝制的尺壳保护尺带、读数头和导轨，避免切屑、灰尘和切削液进入。自动向下压的弹性密封条保持外壳密封。
读数头沿光栅尺带上摩擦力极小的导轨运动。联接件将读数头与安装架连接在一起并补偿光栅尺与机床滑座间的不对正误差。光栅尺与安装块间允许± 0.2 mm至± 0.3 mm的横向和轴向误差，具体数值与光栅尺型号有关。
HEIDENHAIN（海德汉）全系产品选型，报价，售后服务商
宁波合路自动化科技有限公司
销售及技术工程师：王工（Owen Wang）
24小时报价和技术咨询电话：188-1659-7618（同微信）
Q-Q：2905865498
宁波合路自动化科技有限公司主做品牌，但不.仅.限.于以下：
HEIDENHAIN海德汉（SUMTAK森泰克）
GEMU盖米
BD SENSORS博德
HENGSTLER亨士乐
SCHUNK雄克
ZIMMER极马（SOMMER索玛）
WENGLOR威格勒
WURTH伍尔特
BAUMER堡盟
LEINE&LINDE莱纳林德
miniBOOSTER
SCHNEIDER施耐德（进口传感器开关类）等，我司在德国汉堡设有办事处，其他欧美品牌也可报价订货。
HEIDENHAIN海德汉直线光栅尺优点
如果用直线光栅尺测量滑座位置，位置控制环就包括全部进给机构。这就是全闭环控制模式。进给轴的直线光栅尺检测机械运动误差并在控制系统电路中进行修正。因此，能消除潜在的多个误差源：
滚珠丝杠发热导致的误差
反向误差
滚珠丝杠螺距误差导致的运动特性误差
因此，直线光栅尺是***和高速加工机床不可或缺的基础技术手段。
封闭式直线光栅
密封式直线光栅可有效防止灰尘、碎屑和水溅。它们尤其适用于手动操作机床和数控机床。
开放式直线光栅
裸露式直线光栅的扫描头与栅尺或栅尺钢带之间的机械接触为零。其应用包括半导体行业的生产和测量设备，以及拾放机器和直接驱动系统。
LC100 系列
绝-对式直线光栅
全尺寸栅尺外壳
高抗振性
还提供功能安全型
LC100系列
标准外壳的式直线光栅尺
可承受强烈振动
允许水平安装
双密封条设计，高可靠性

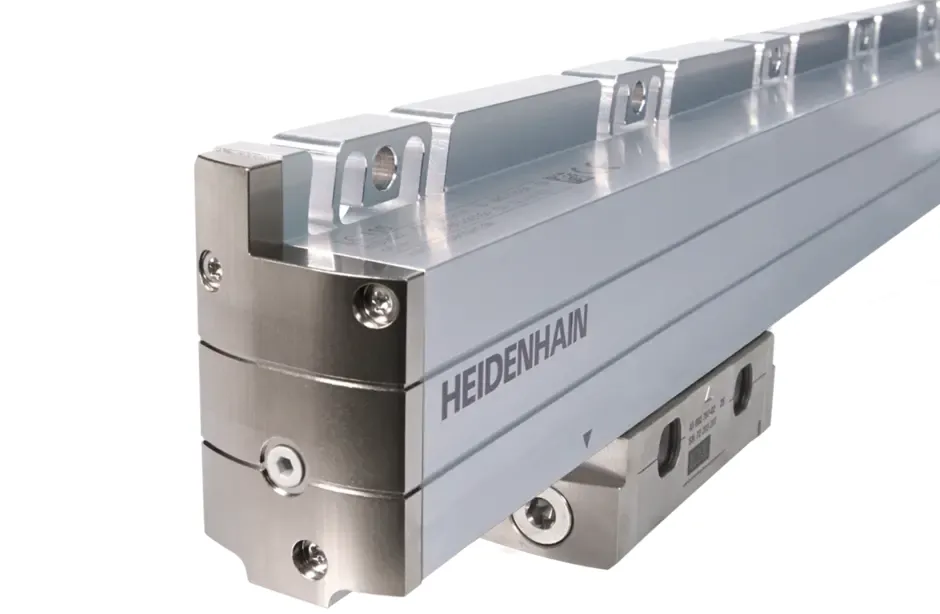

LC 100 系列-带全尺寸栅尺外壳的式直线光栅
用于长达 4240 mm 的高动态线性轴
坚.固耐.用、抗震设计
高度可靠和精.确的位置测量
久经考验的机床编码器行业基准
具有功能安全
接口 EnDat、Fanuc、三菱、松下和 DRIVE-CLiQ
德国HEIDENHAIN海德汉常用型号光栅尺我司仓库常年现.货库.存一览表
全.新原.装进口，正.品.原.厂质.保一年（选型-销售-售后维修一站式服务体验）
库存品名 | 物料型号规格（订货号/ID号） | 主要应用点和行业 | 库存余量 | 备注：适用系统 |
HEIDENHAIN/海德汉光栅尺 | L93F/10nm/ML70mm ID.557643-01 | 格里森加工中心 | 7 | 发纳科Fanuc |
HEIDENHAIN/海德汉光栅尺 | LF183C 640 2.0 ID 348226-23 | 数控龙门卧床 | 23 | 发纳科Fanuc |
HEIDENHAIN/海德汉光栅尺 | LC185 EnDat02 ML4240mm ID 689698-16 | 测量机和比较仪 | 12 | 发纳科Fanuc |
HEIDENHAIN/海德汉光栅尺 | LS 406 770 262181-86 | DMG加工中心 | 19 | 发纳科Fanuc |
HEIDENHAIN/海德汉光栅尺 | LS486C ML1340mm ID.329991-33 | 机床厂 | 11 | 发纳科Fanuc |
HEIDENHAIN/海德汉光栅尺 | LS 406C 170 268549-74 | 铣床 | 6 | 发纳科Fanuc |
HEIDENHAIN/海德汉光栅尺 | LS186 ML=1540mm Id.Nr.295711-26 | 进口数控磨齿机 | 13 | 发纳科Fanuc |
HEIDENHAIN/海德汉光栅尺 | LS 406 1020 310751-76 | NC数控机床 | 18 | 发纳科Fanuc |
HEIDENHAIN/海德汉光栅尺 | LC195S DQ01 ML1140mm ID 760914-11 | 铣床和加工中心 | 19 | 发纳科Fanuc |
HEIDENHAIN/海德汉光栅尺 | L85 EnDat02 ML2040mm ID 689684-37 | 齿轮测量机 | 13 | 发纳科Fanuc |
HEIDENHAIN/海德汉光栅尺 | LC 495F Fanuc05 ML 620mm ID 760934-06 | 内外圆磨齿机床 | 19 | 发纳科Fanuc |
HEIDENHAIN海德汉光栅尺选型指南
紧凑外壳直线光栅尺
紧凑外壳的直线光栅尺设计用于安装空间有限的应用。如果测量长度较大和加速负荷较大，可能需要使用安装架或固定件。
标准外壳直线光栅尺
标准外壳的直线光栅尺的特点是结构坚固、抗振能力强而且测量长度较大。由于读数头与安装块之间为“斜板”连接，因此垂直和水平安装方式的防护等级相同。

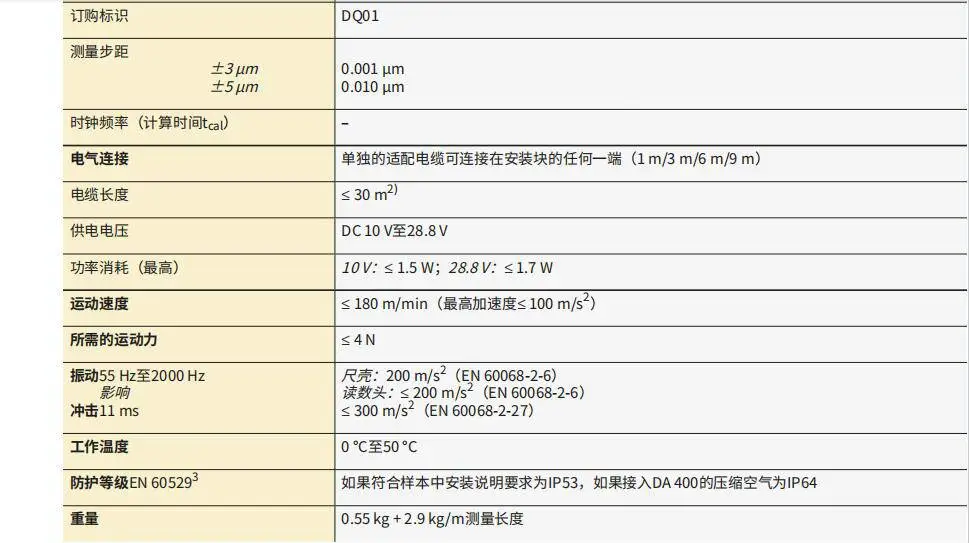

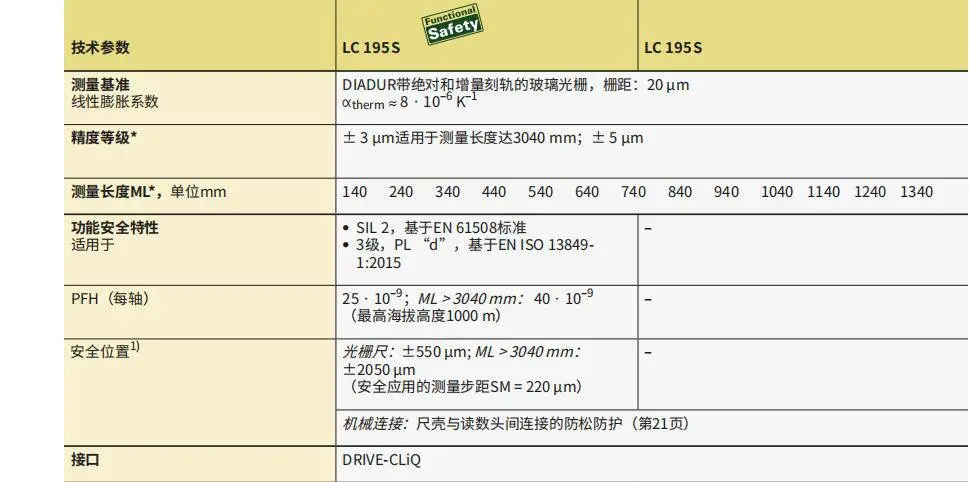

* 请订购时选择
1) 位置值比较后在后续电子电路中可能还有其他误差（请联系后续电子电路制造商）
2) 海德汉电缆（参见海德汉编码器接口样本）
3) 在应用中，必须保护LC，避免固体颗粒和液体进入
高抗振性
全尺寸 LC 100 线性编码有测量长度长、坚.固耐.用和出.色的抗振性等特点，使其能够在恶劣的环境中茁壮成长。
功能安全
LC 100 线性编码器的机械连接具有功能安全和故障排除功能。当集成到系统中时，这种适用于 SIL 2 以下应用的解决方案可限度地减少故障，实现机床的安全运行。
稳定的精度
LC 线性编码有始终如一的高.精度。高质量、极低磨损的陶瓷耦合器可在编码器的整个使用寿命期间防止磨损引起的误差。
可靠的保护
的双唇密封设计可提供保护，防止切屑、灰尘和冷却液进入。由于密封唇的对角方向和扫描单元的剑形设计，编码器既可以直立安装，也可以侧面安装。
HEIDENHAIN海德汉全系产品战略备货商——宁波合路自动化科技有限公司
HEIDENHAIN海德汉光栅尺系列产品的行业应用点简析：
完整型号/订货号 | 主要市场设备应用点和行业设备 | 我司库存数量 | 应用系统 |
Parts kit LB 302C 10240 1347273-36 | 利勃磨齿机LCS300海德汉C2轴光栅 | 10 | |
LC 495M ML 220mm ID 760947-04 | 龙门光栅 | 8 | |
LC 495S DQ01 ML 920mm ID 760939-18 | 轧辊磨磨测量臂 | 11 | |
LS186 ML=3040mm Id.Nr.282259-60 | 德国MASCHINENFABRIK HERKULES***轧辊磨床测量臂系统 | 8 | |
LC 495S DQ01 ML 920mm ID 760936-18 | 德国霍夫勒HOFLER RAPID 2500 B轴 | 7 | |
LS186 ML=1040mm Id.Nr.336960-46 | 德国ABA磨床Z轴 | 9 | |
L83/10nm ML670mm ID 557647-13 | 德国DEPO龙门加工中心Y轴 | 13 | |
LC 495F Fanuc05 ML 270mm ID 760935-09 | 德国NILES ZE1200磨齿机A轴光栅 | 12 | |
L93M 220 3.0 ID.557641-04 | 德国NILES ZE800磨齿机Y轴光栅尺 | 9 | |
LF183C 1040 3.0 ID 348226-19 | 德国NILES ZE400S A轴圆光栅 | 7 | |
LF485C 600 5.0 635329-12 | 美国格里森磨齿机C轴 | 8 | |
LF485 700 3.0 635332-70 | 德国NILES磨齿机Y轴 | 9 | |
Parts kit LB 302C 24640 1347273-A9 | 德国NILES A轴 | 10 | |
L93F/100nm/ML570mm ID.557655-15 | 霍夫勒转台光栅 | 8 | |
LF485 200 5.0 635326-04 | 台湾葳立机床C轴角度编码器 | 11 | |
LS486 ML820mm ID.310757-24 | 德国ABA z&b磨床Z轴 | 8 | |
LC195F Fanuc05 ML1340mm ID:760907-26 | 德国HOFLER霍夫勒1250 Y轴 | 7 | |
LC195S DQ01 ML1140mm ID 760916-40 | 瑞士REISHAUER莱斯豪尔磨齿机工作台C轴 | 9 | |
Parts kit LB 302C 25840 1347273-U6 | 瑞士STUDER斯图特磨床Z轴 | 13 | |
L93F/50nm/ML2040mm ID.557642-27 | 德国MASCHINENFABRIK HERKULES***轧辊磨床测量臂系统 | 12 | |
Parts kit LB 302 7640 315421-23 | 韩精机设备X轴光栅尺 | 9 | |
LS 406C 370 329983-34 | 韩精机设备Y轴光栅尺 | 7 | |
Parts kit LB 302C 21440 1347273-92 | 霍夫勒B轴 | 8 | |
LC195S DQ01 ML3840mm ID 760913-13 | NILES B轴 | 9 | |
LC 495S DQ01 ML 820mm ID 760939-16 | 尼尔斯ZE400S B周光栅 | 10 | |
LS 406 720 268548-68 | 卧式镗铣床Y轴光栅尺 | 8 | |
LB382C ML2040mm ID 315418-09 | 卧式镗铣床X轴光栅尺 | 11 | |
L85 EnDat02 ML1240mm ID 689680-49 | 卧式镗铣床Z轴光栅尺 | 8 | |
LC 495S DQ01 ML 1340mm ID 760943-50 | 秦川B轴光栅 | 7 | |
LS486C ML320mm ID.329993-14 | Z轴光栅 | 9 | |
LF485 500 5.0 635326-20 | 美申美克立车C轴 | 13 | |
LS186C ML=2440mm Id.Nr.336963-57 | X轴光栅尺 | 12 | |
LS 406C 170 266045-09 | 秦川7332B光栅尺 | 9 | |
LS187C/5um/1440MM ID 526974-14 | 星火车床Z轴 | 7 | |
LC 195M Mit03-4 ML3440mm 760923-02 | NILES ZE400 B轴 | 8 | |
LF185 ML740mm ID 682442-33 | NILES 1200 A轴 | 9 | |
L85 EnDat02 ML520mm ID 689679-10 | 新日奔SNK机床Z轴 | 10 | |
LF185 ML2840mm ID 682442-49 | 利勃YK7250 C轴 | 7 | |
LC 495S DQ01 ML 70mm ID 760942-01 | 利勃YK7332 X轴 | 9 | |
LF485 550 5.0 635326-30 | 秦川YK73125 A轴光栅 | 13 | |
LC195S DQ01 ML1140mm ID 760916-11 | 西班牙BOST车床B轴 | 12 | |
LF185C ML640mm ID 682443-23 | 法福兰迪斯fives曲轴磨床 | 9 | |
L83/10nm ML320mm ID 557649-06 | 秦川机床YK7312***光栅尺 | 9 | |
LC 495S DQ01 ML 320mm ID 760938-34 | NILES ZP30光栅尺 | 10 | |
LS186 ML=2640mm Id.Nr.336960-58 | 日本阿曼达AMADA激光切割机双轴光栅 | 8 | |
LS 406C 920 266045-24 | 瑞士REISHAUER莱斯豪尔磨齿机双C轴光栅 | 11 | |
LS486 ML1240mm ID.310113-32 | 秦川7250磨齿机V轴光栅 | 8 | |
LC 495F Fanuc05 ML 1240mm ID 760933-44 | 台湾ARCOCHEER机床光栅尺 | 7 | |
L83/10nm ML2040mm ID 557649-27 | 意大利英赛.贝拉尔蒂Innse-Berardi落地镗铣床Y轴光栅 | 9 | |
LS186C ML=1640mm Id.Nr.282260-27 | 德国霍夫勒HOEFLER磨齿机 | 13 | |
LS186C ML=840mm Id.Nr.295714-19 | 卧式镗铣床X轴光栅 | 12 | |
L83/10nm ML120mm ID 557649-02 | NILES ZX1000 | 9 | |
LC193M/100nm ML240mm ID 557663-02 | KAPP NILES ZE800 | 7 | |
LS187C/3um/940MM ID 527392-09 | 派士乐Peiseler数控转台***角度编码器 | 8 | |
Parts kit LB 302C 44240 315422-1R | 昆明机床6米龙门 | 9 | |
LS186 ML=2240mm Id.Nr.336960-56 | 四周转台角度编码器 | 10 | |
LC 495S DQ01 ML 70mm ID 760940-01 | 意大利菲迪亚FIDIA五轴龙门加工中心摆头光栅 | 8 | |
Parts kit LB 302 8040 315421-25 | 利勃LCS300 Z轴光栅 | 11 | |
LS187/3um/940MM ID 527389-09 | NILES ZP30 X轴长光栅尺 | 8 | |
L83/10nm ML320mm ID 557647-06 | NILES磨齿机A轴编码器读数头 | 7 | |
Parts kit LB 302C 52840 315422-CS | ***转台编码器 | 9 | |
LC185 EnDat02 ML3040mm ID 689701-23 | ***转台角度编码器 | 13 | |
LF183 240 3.0 ID 315105-22 | DMG德玛吉定制款工作台角度编码器 | 12 | |
LC195S DQ01 ML1240mm ID 760914-12 | 磨齿机***高重复精度光栅尺 | 9 | |
LC183/100nm ML3240mm ID 557664-02 | 格劳博GROB机床用光栅尺 | 7 | |
Parts kit LB 302C 40040 1347273-BB | 德玛吉DMG机床用光栅尺 | 8 | |
Parts kit LB 302 6840 315421-19 | 马扎克Mazak机床***光栅尺 | 9 | |
L93M 1020 5.0 ID.557640-S7 | ***角度编码器 | 10 | |
LS 406 320 310110-87 | 14米数控落地镗铣床X轴Y轴光栅 | 8 | |
LC 495S DQ01 ML 720mm ID 760940-14 | DMG定制款工作台角度编码器 | 13 | |
Parts kit LB 302 8840 315421-29 | 15米落地镗铣床光栅尺 | 12 | |
LC183/100nm ML2040mm ID 557660-85 | 8米落地镗铣床光栅尺 | 9 | |
LS 406 620 268548-84 | 4米落地镗铣床光栅尺 | 16 | |
LC 495F Fanuc05 ML 470mm ID 760931-09 | 龙门五轴加工中心海德汉数控系统 | 18 | |
LS 406C 770 310750-40 | 德玛吉DMF360 linear机床5米长光栅尺 | 13 | |
LF185C ML740mm ID 682443-24 | 车床光栅尺 | 15 | |
Parts kit LB 302C 24240 1347273-A7 | DECKEL MAHO机床光栅尺 | 18 |
购买须知Purchase notice
1.关于产品
德国HEIDENHAIN海德汉全.新原.装，未拆封
2.关于售后
德国原.厂质量.保.证一年
3.关于发货
款到发货，顺丰包邮
宁波合路自动化科技有限公司主做优.势品牌部分列举：
德国HEIDENHAIN海德汉光栅尺，编码器，磁毂圆形光栅尺，角度编码器，圆光栅，长度计位移传感器，读数头扫描头我们公司仓库常年备有现.货库.存，常备现.货的光栅尺型号有：L85 EnDat02 ML120mm ID 689684-07;LC195S DQ01 ML1140mm ID 760912-55;L85 EnDat02 ML620mm ID 689678-12;LF485 1720 5.0 635328-88等，含税含运费，全.新未拆.封原.装进.口，欢迎洽谈合作！
