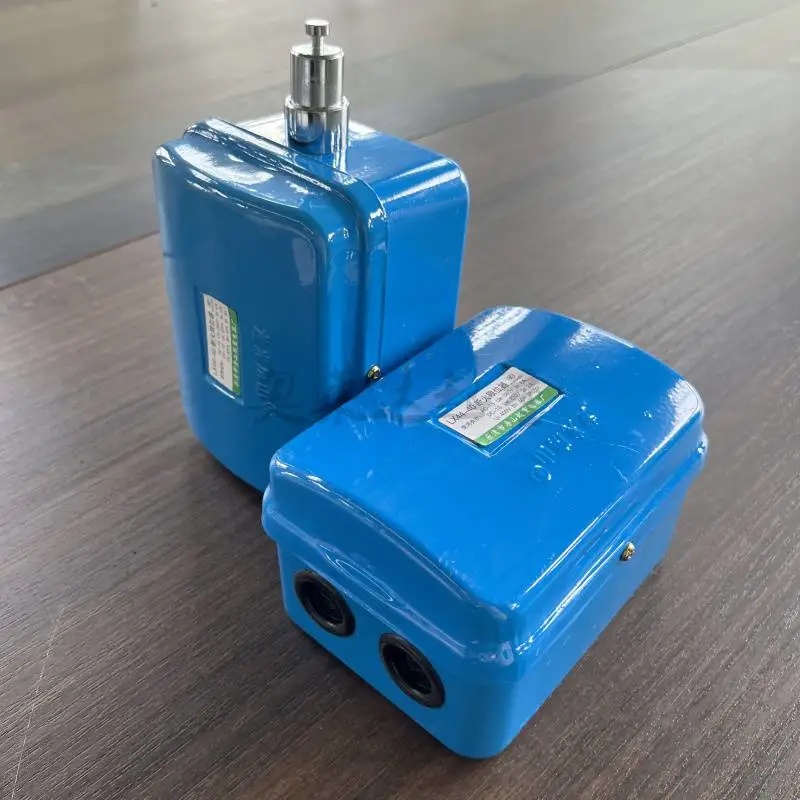

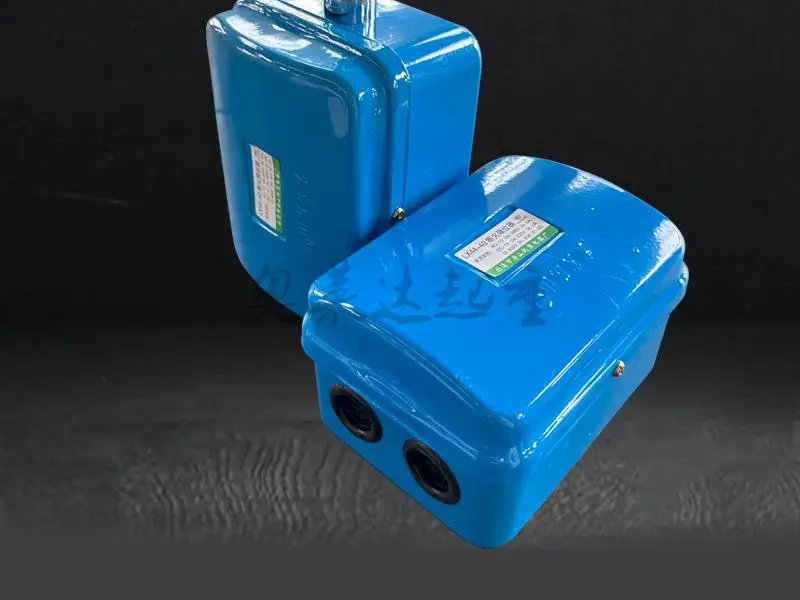

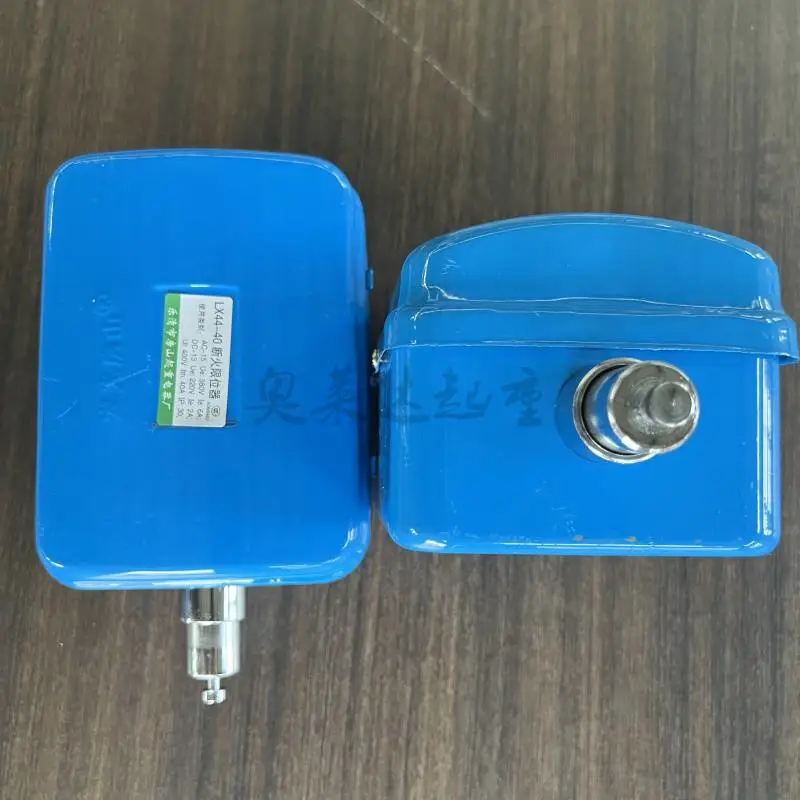

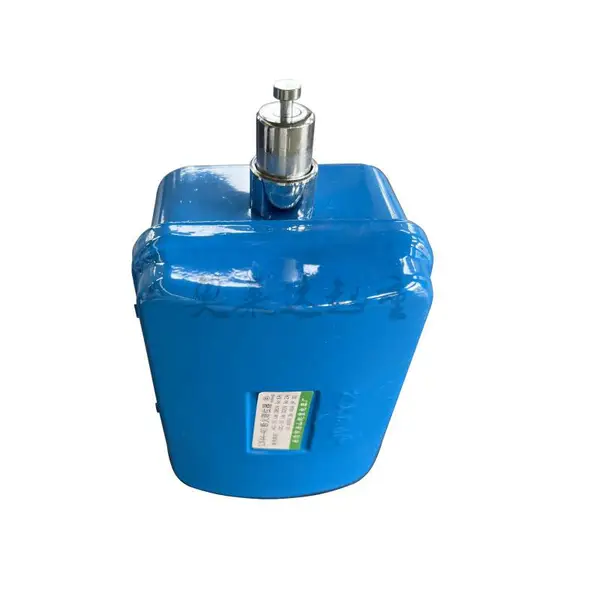

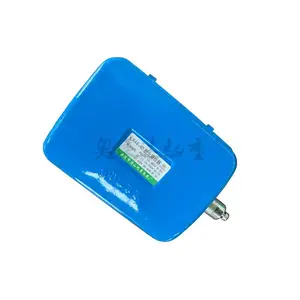

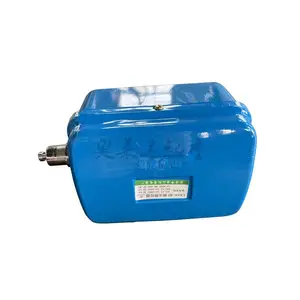

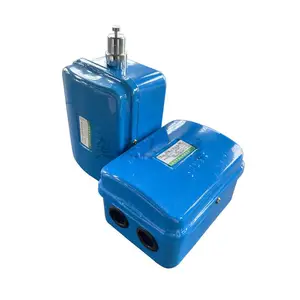

断火限位器为保护式,主要有动静触头,推拉杆(动作杆)、基座、盖及壳体等所组成，当起升钩上升或下降到位位置时，对断火限位器上推拉杆产生推或拉的动作、使其中一对动静触头分断，切断主电源，从而起限位作用，当推拉杆及动作杆复位时，在弹簧力的作用下，合触同时重新闭合.

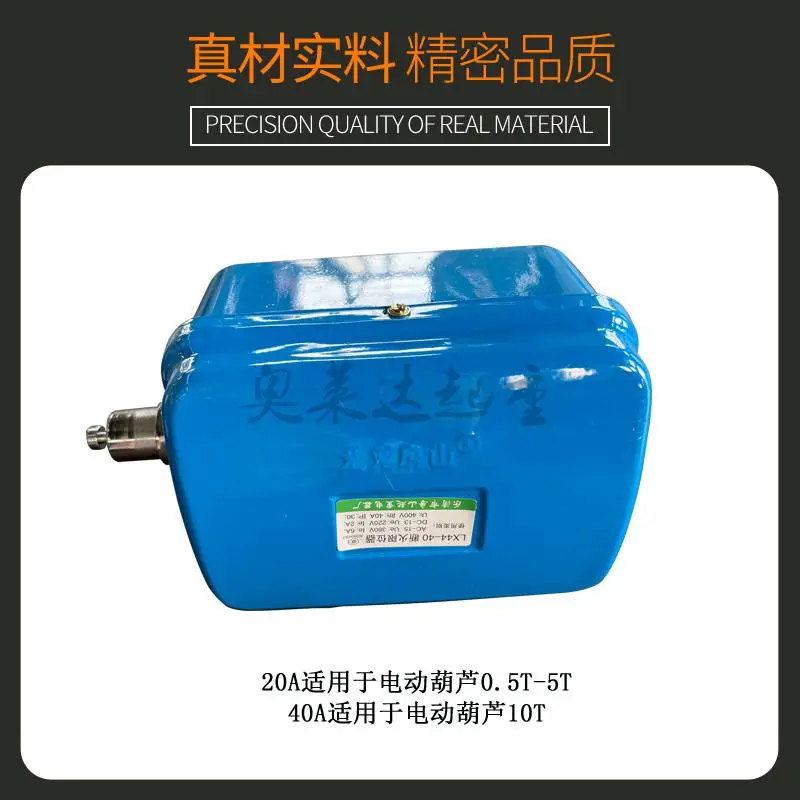

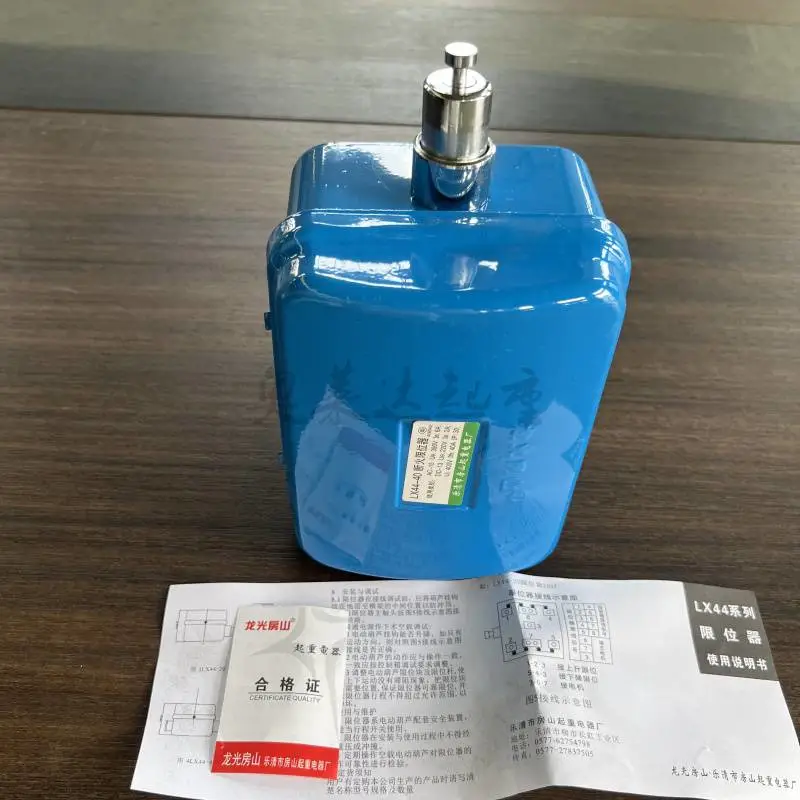

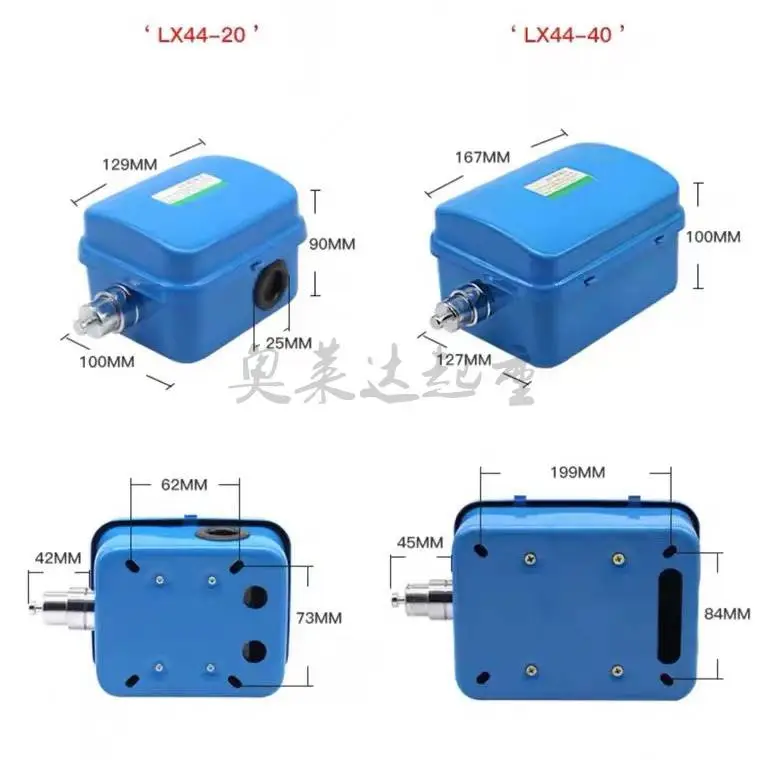

LX44系列断火限位器（以下简称限位器），主要用于交流50Hz，电压至380V，直流电压至220V的电力线路中，供0.5吨~10吨CD1型、MD1型钢丝绳式电动葫芦作升、降限位保护之用，可直接分断提升电动机的主回路。

本系列限位器可替代LX101系列、LXD系列、LXZ1系列等产品。

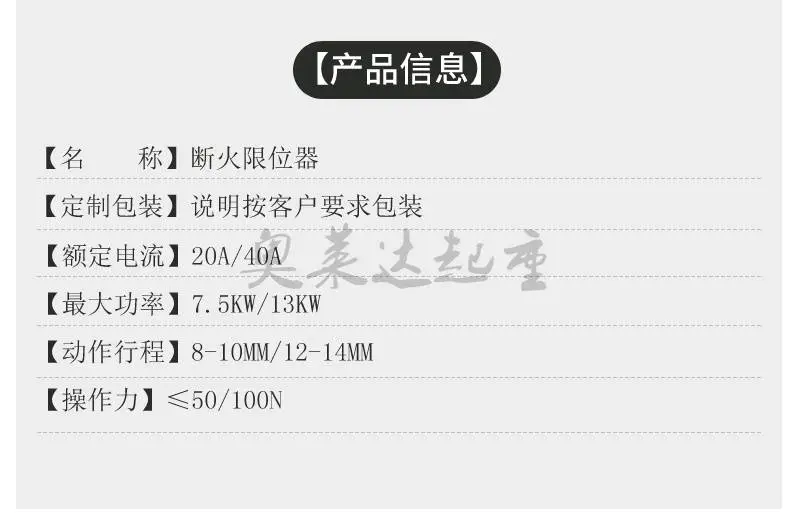

主要技术参数

1、额定工作电压：交流380V，直流220V

2、机械寿命：1×10次

3、电寿命：0.5×10次

4、防护等级：IP44

结构特征

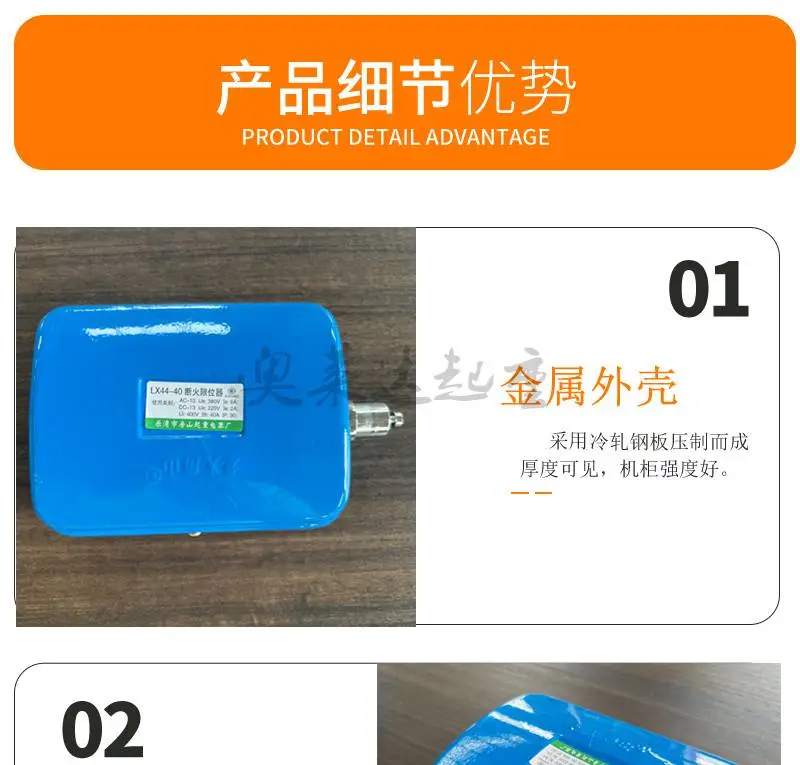

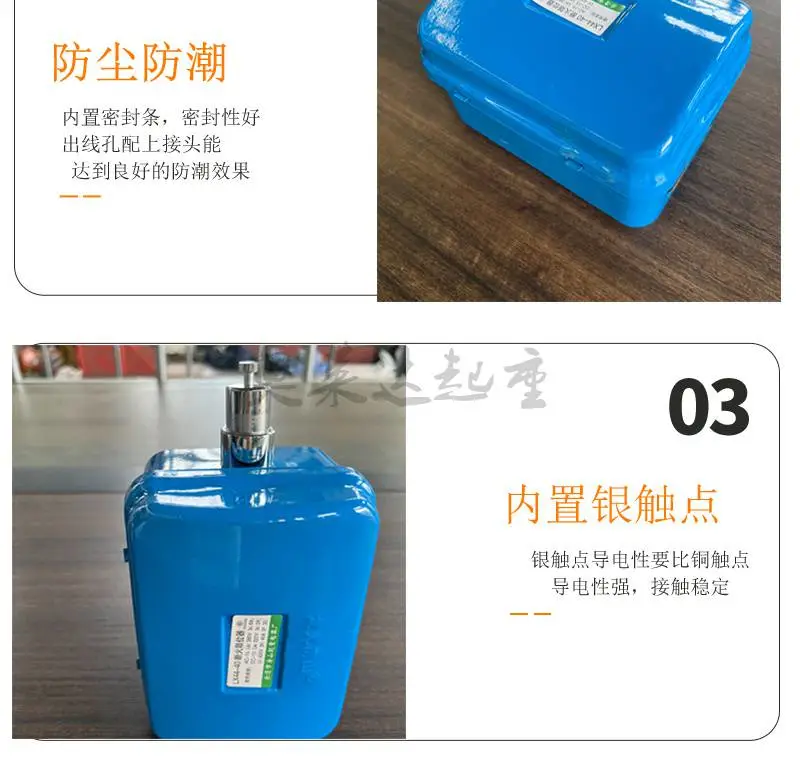

1、限位器为保护式钢板拉伸外壳，双向限位。

2、限位器具有四对动断触头，采用跳跃式快速动作，有动作杆受力直接带动触头系通断

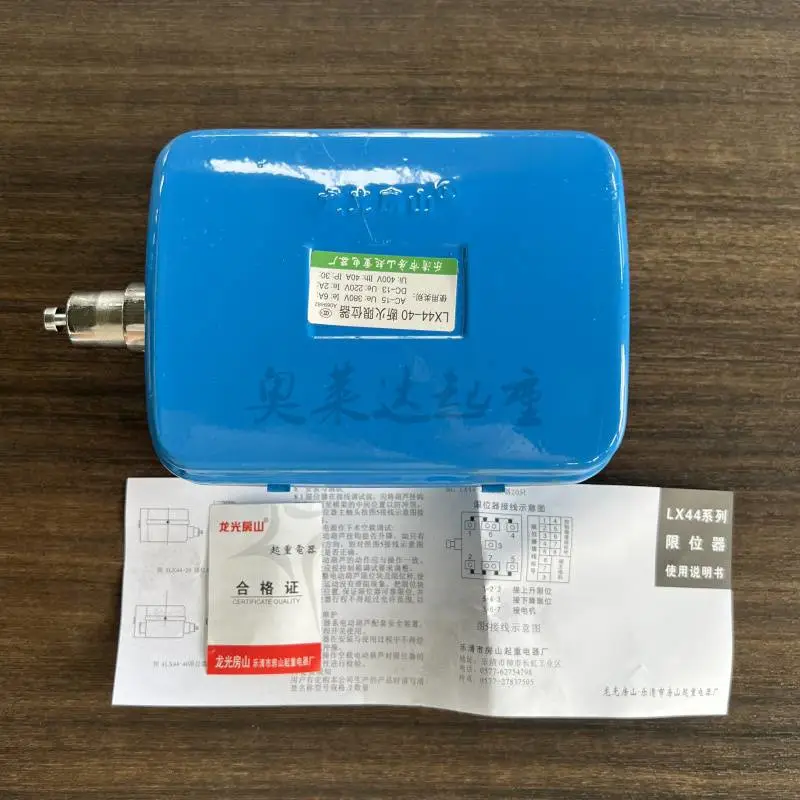

安装与调试

1、限位器在接线调试前，应将葫芦挂钩放在至地面与横梁的中间位置以防冲顶。

2、将限位器主触头按图2接线图接入主回路。

3、接通电源作如下空载调试：

a.电动葫芦挂钩能否升级，如只有一个运动方向，则按图2检查接线是否正确。

b.电动葫芦的动作应与操作一致，如不一致应按控制箱调试要求调整之。

c.调整电动葫芦限位块及限位杆，使挂钩上下运动没有滞阻现象，把限位块调至需要位置，限位器可靠限位。并注意限位器行程不得超过允许范围，以防冲坏。
