• 产品介绍

利用激光束干扰和损伤面阵CCD相机、线阵CCD相机、CMOS相机等视觉传感器设备，对比相机损伤前后成像质量的变化，使学生了解和掌握这项技术。

型号：YZH-4027

二、教学目的

1、了解并掌握线/面阵CCD和CMOS的原理；

2、了解并掌握线/面阵CCD和CMOS的软件使用方法；

3、了解激光致盲技术，掌握激光干扰、损坏线/面阵CCD和CMOS的方法

三、主要技术参数

     1、面阵CCD：有效像元数：768(水平)×576(垂直)；电子快门：1/50～1/80,000秒，自动连续调整；

     2、图像采集卡：8bit分辨率，黑白、彩色8bit×3采集；USB2.0接口；

     3、线阵CCD传感器，TCD1206D，有效像元数：2160；像元尺寸：14μm×14μm，相邻像元中心距14μm；

     4、信号输出电器特性：模拟信号输出5V；数字信号输出，TTL电平；

     5、操作软件：兼容Microsoft Windows98、Windows2000、WindowsXP、Windows7、Windows10；

     6、数据采集系统：8位分辨率，USB2.0方式，速度不低于5MHz的高速数据采集系统；

     7、成像物镜：焦距：50mm ；相对孔径： 2 ；

     8、CMOS相机：感光芯片：1/4"OV5116 B/W CMOS；感光面积：3.2mm*2.5mm；清晰度：240TV lines；

     9、大功率激光器

       （1）2W，450nm，DC12V，蓝光，光斑大小不可调，使用寿命＞10000小时；

       （2）1W，525nm，DC12V，绿光，光斑大小可调，使用寿命＞8000小时；

       （3）1W，1550nm，AC90-264V，红外光，光束直径5-8mm，使用寿命＞10000小时；

四、实验内容

1. 激光干扰、损坏面阵CCD 相机实验；

     2、激光干扰、损坏线阵CCD 相机实验；

     3、激光干扰、损坏CMOS相机实验；

• 实验效果截图：

     此图为激光损坏相机后，以白色A4纸作为背景拍摄的图像，其中红色和绿色***为绿光激光器损坏的***，蓝色***为蓝光激光器损坏的***，红外激光器暂无效果图。

六、实验配置

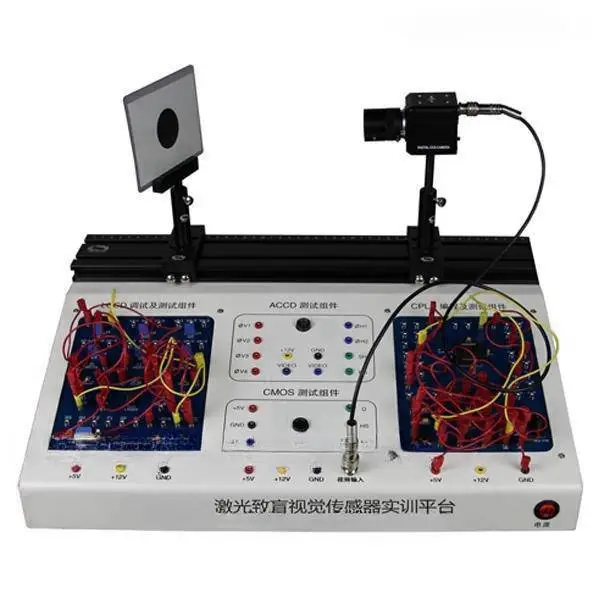

1、激光致盲视觉传感器实训平台主机1台；

2、大功率激光器

3、面阵CCD相机5套，数据线1套；

4、线阵CCD相机5套，数据线1套；

5、CMOS相机5套，数据线1套；

6、线阵数据采集卡1块；

7、面阵图像采集卡1块；

8、可调滑块2只；

9、支杆两只；

10、二维调整架1只；

11、护目镜2只；

七、配套文件资料

1、实验指导书1本；

2、实验软件1套；

 客户自行配置电脑及示波器
