（二） 液动旋转堰门设备性能描述

1、供货范围

(1) 工艺专业：供应商负责本项目工程范围内所供应液动旋转堰门成套设备的供货、设备运输、安装调试、人员培训、设计联络、质量***、性能***及售后服务。每套液动旋转堰门设备为成套装置，至少包括以下部分：门板、底部框架、油缸、油缸座、密封条及密封板、紧固件、支撑件、备品备件等，并配备相应的***堰门安装、有效和安全运行所必需的所有配件、安装材料、专业工具等。

(2) 电气自控专业：供应商负责本项目工程范围内所供应智能控制柜（控制柜及液压站）的供货、设备运输、安装调试、人员培训、设计联络、质量***、性能***及售后服务；供应商负责提供控制柜至设备的动力电缆，控制电缆、信号电缆、油管的供货、运输及敷设，***部分主设备部分中标价包干；***部分主电源线接入控制柜部分工程量为暂定量，按实结算。

2、 工作原理

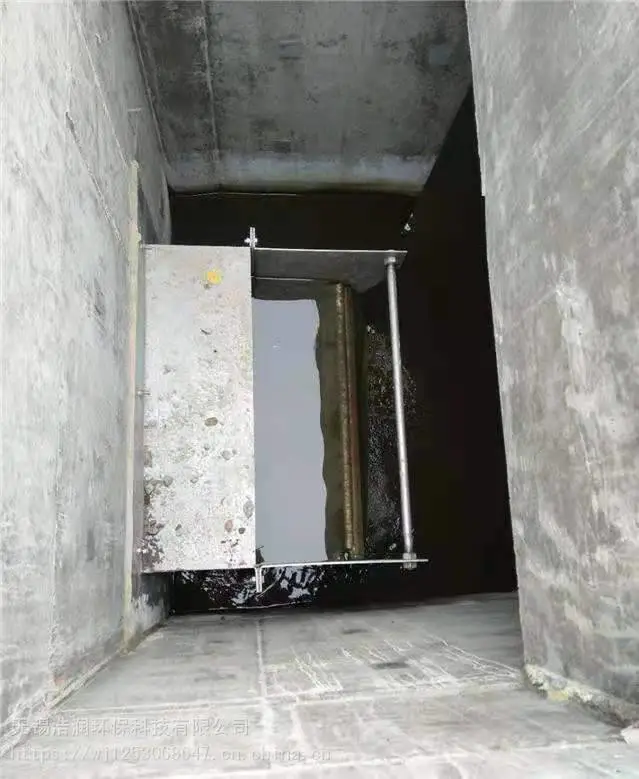

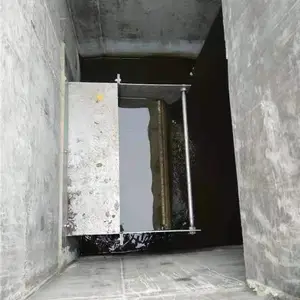

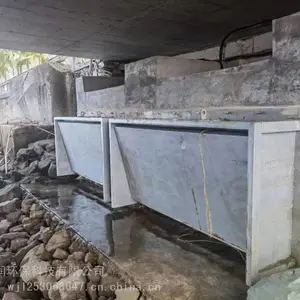

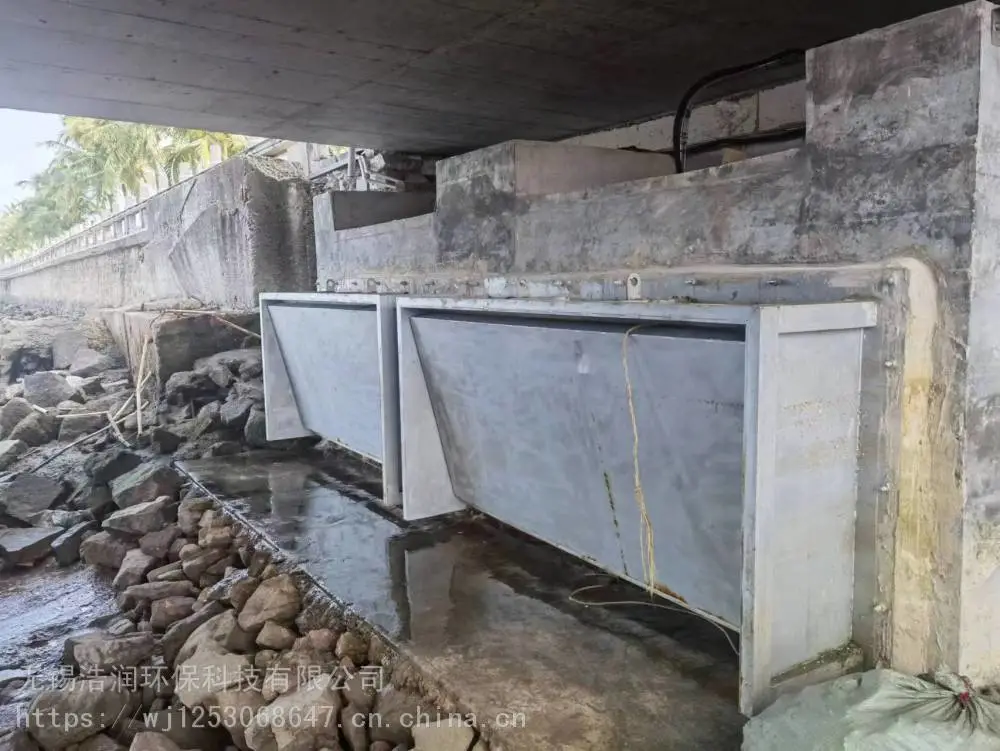

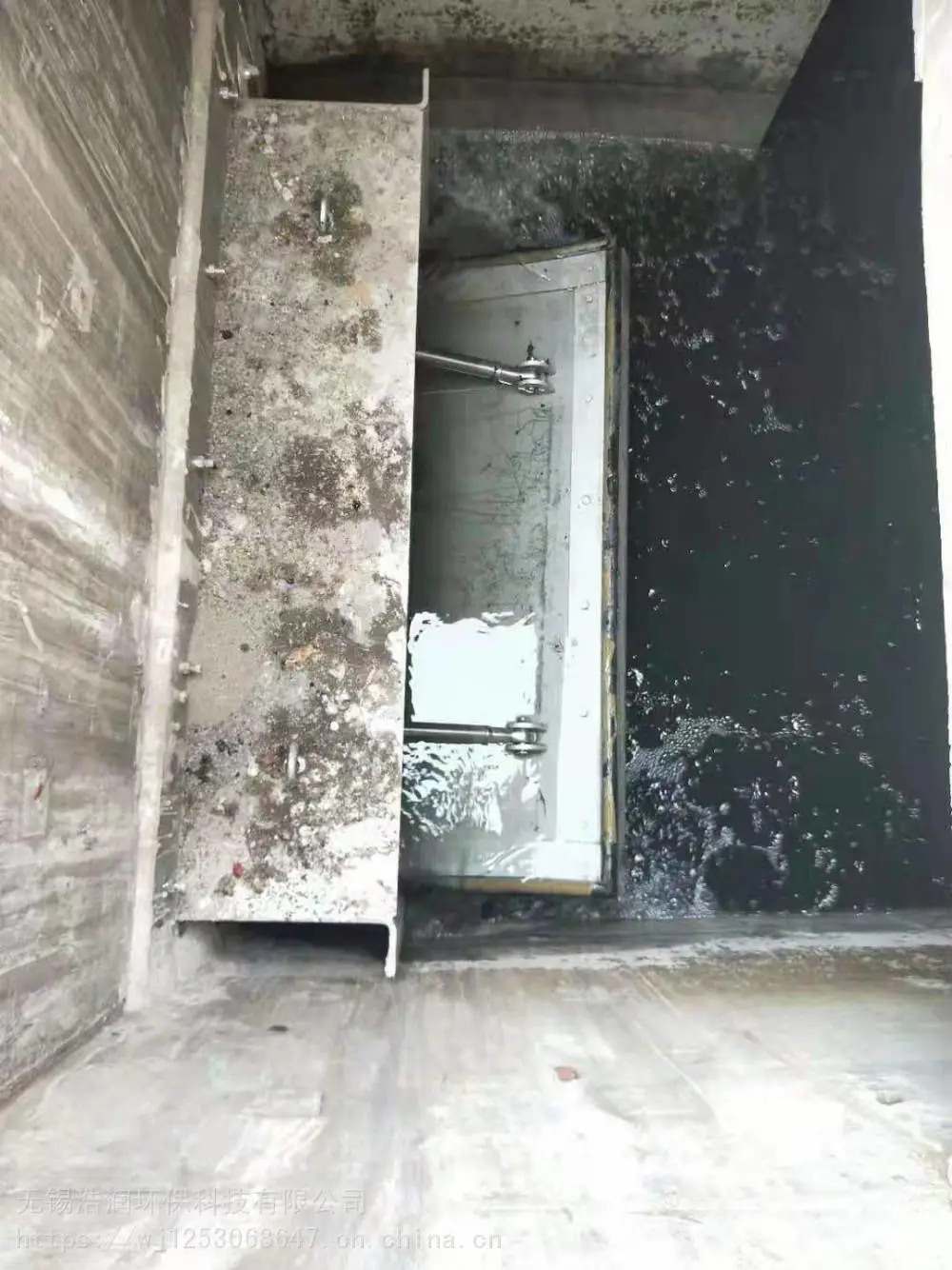

液动旋转堰门通常安装于构筑物进/排水侧的隔墙上，利用液位计监测水位，当液位达到设计水位时，相应信号传输到控制柜PLC，控制柜PLC发出指令使堰门关闭或开启（或开启至特定角度）（通过在油缸内增加内置位移传感器，可实现任意开度）。该设备可预先设定不同水位条件下的开启程度，其运行控制及液压站的工作状态可实时监测。

3、技术性能与功能

（1）堰门主体由SS304不锈钢制成，耐腐蚀性好，机械性能优；

（2）采用橡胶密封，密封性能良好，可实现四面密封；

（3）侧板式设计更好地增加储水量，堰门能停在任意位置实现液位调节；

（4）设备为电动-液压驱动，效***，节能降耗；

（5）断电时堰门会在水压作用下自动下降打开；当供能恢复，系统会自动检测堰门状态并复位；

（6）设计灵活、结构紧凑，适应性广泛。

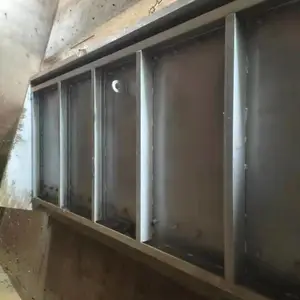

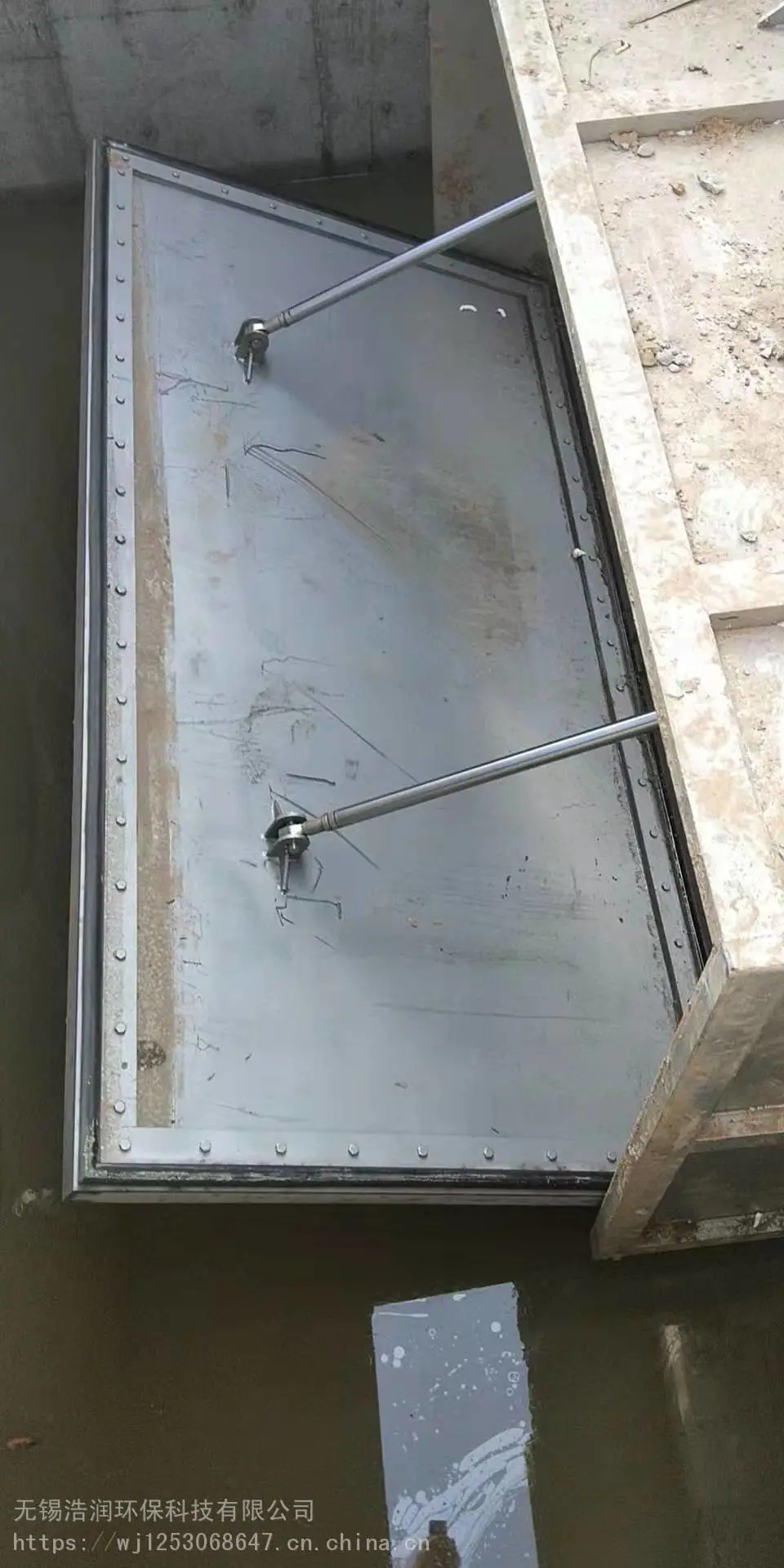

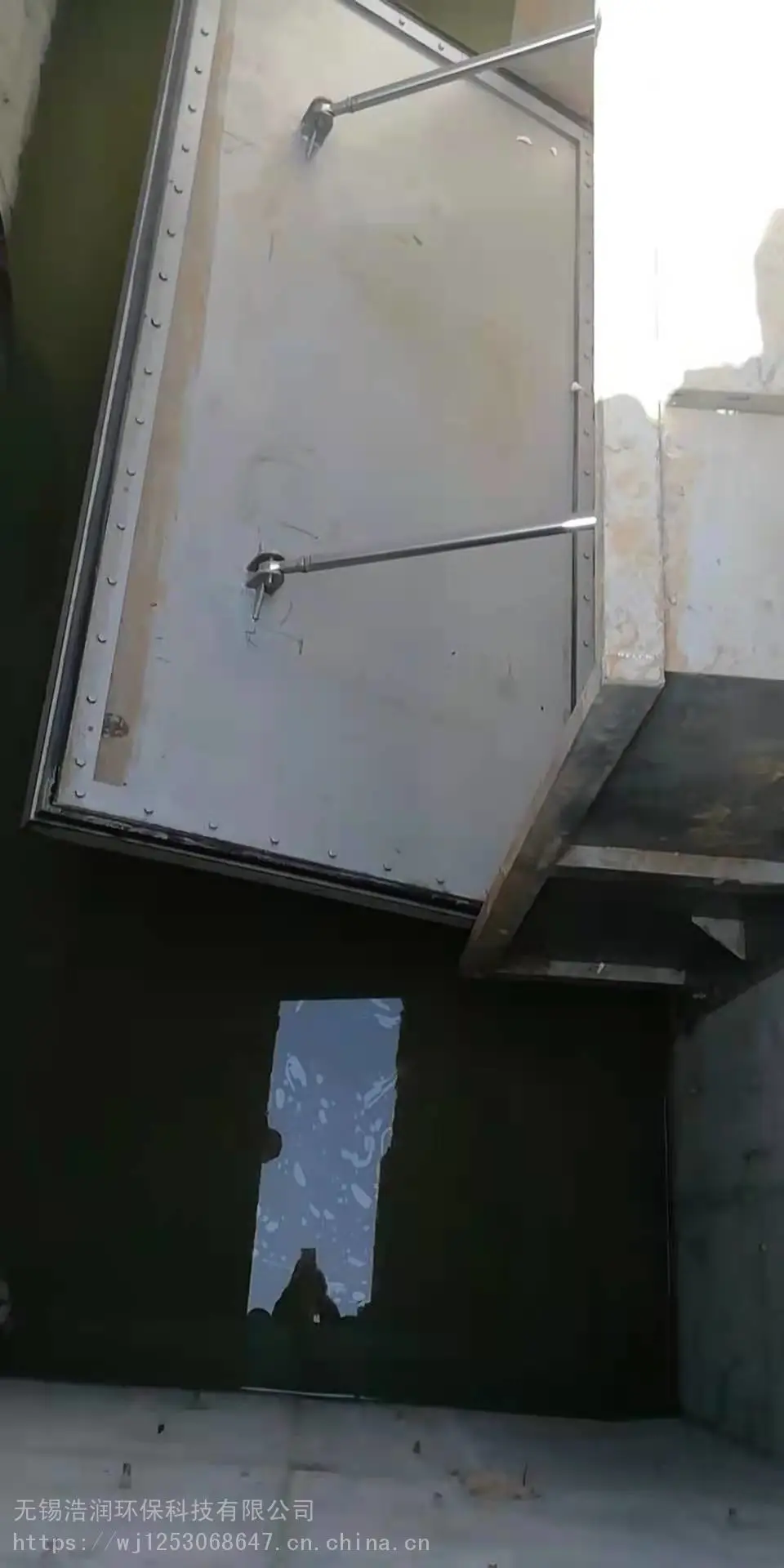

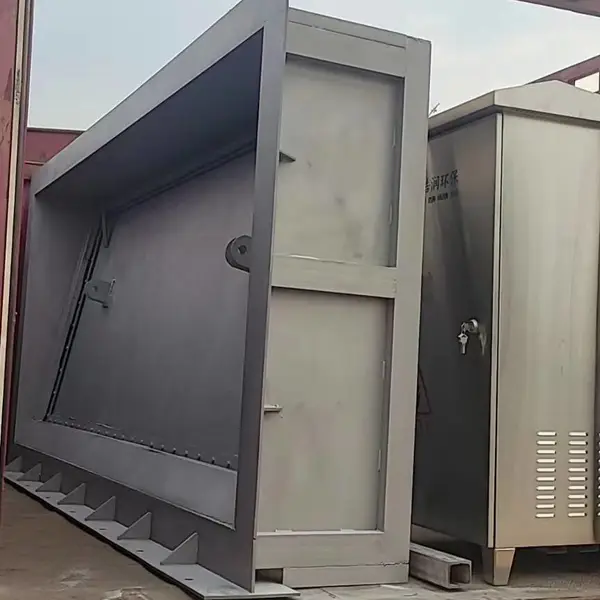

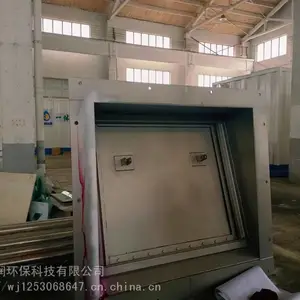

液动旋转堰门由堰门主体、液压站和电控中心组成，其中堰门主体由堰板、油缸、油缸座、导流侧板、密封条、底部框架等构成。堰板与底部框架通过回转轴连接，堰板可以绕回转轴回转。

(1) 闸门焊件结构与要求

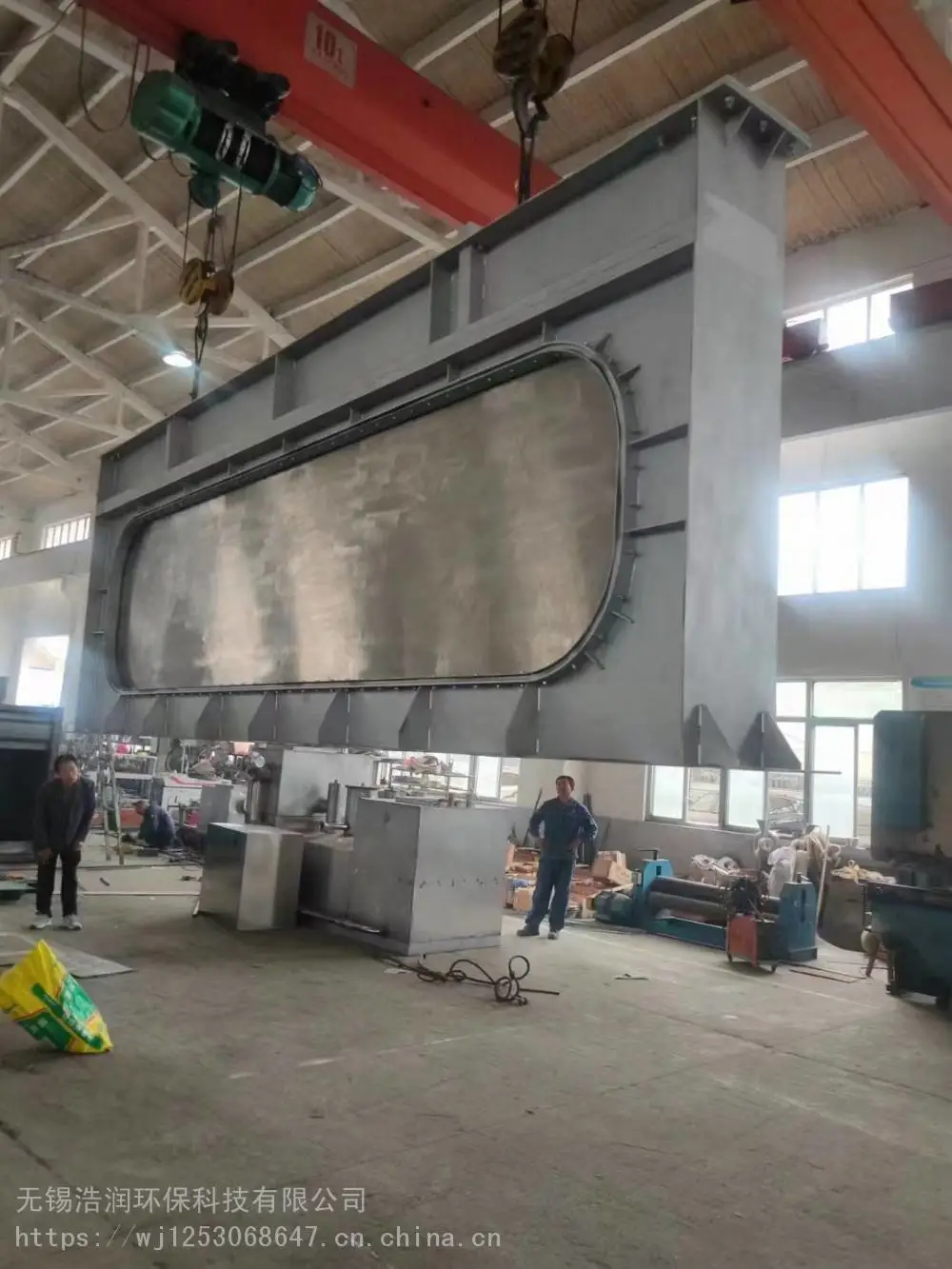

焊件结构要求：堰门门由不锈钢板焊接而成，有足够的强度，***在储存、运输、操作、使用等情况下不会弯曲变形，所有结合部分和滑动表面都是机械加工面，闸门带有水封橡胶，以确保密封。

(2) 转轴支座、液压缸支座

所有支座由不锈钢机械加工而成，进行过强度验算，满足使用要求。所有支座表面干净无毛刺，无利边利角。所有支座方便安装定位，具有一定的同轴同心要求，在使用过程中不卡塞，不变形。

(3) 耳板、吊环

耳板与吊环考虑吊装过程中的动载系数，进行过强度验算，安全系数足够大，满足吊装强度要求。

5、主要零部件材质

制造液动旋转堰门的全部材料完全适用于雨污水腐蚀环境。

表 主要零部件材质表
