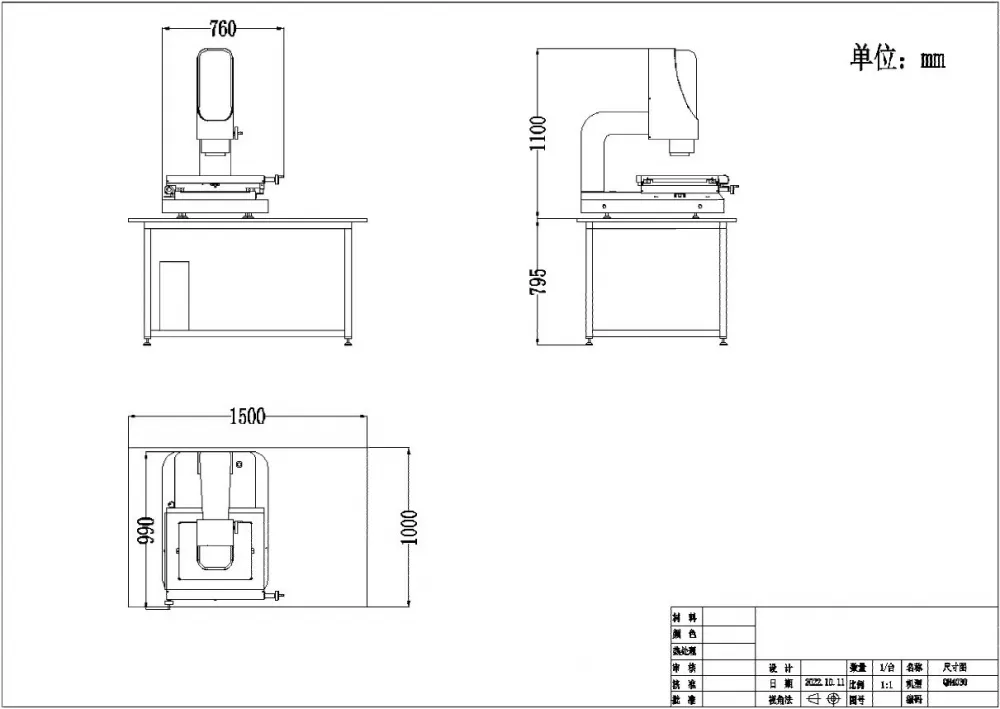

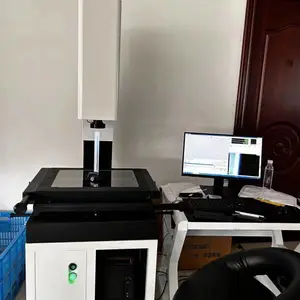

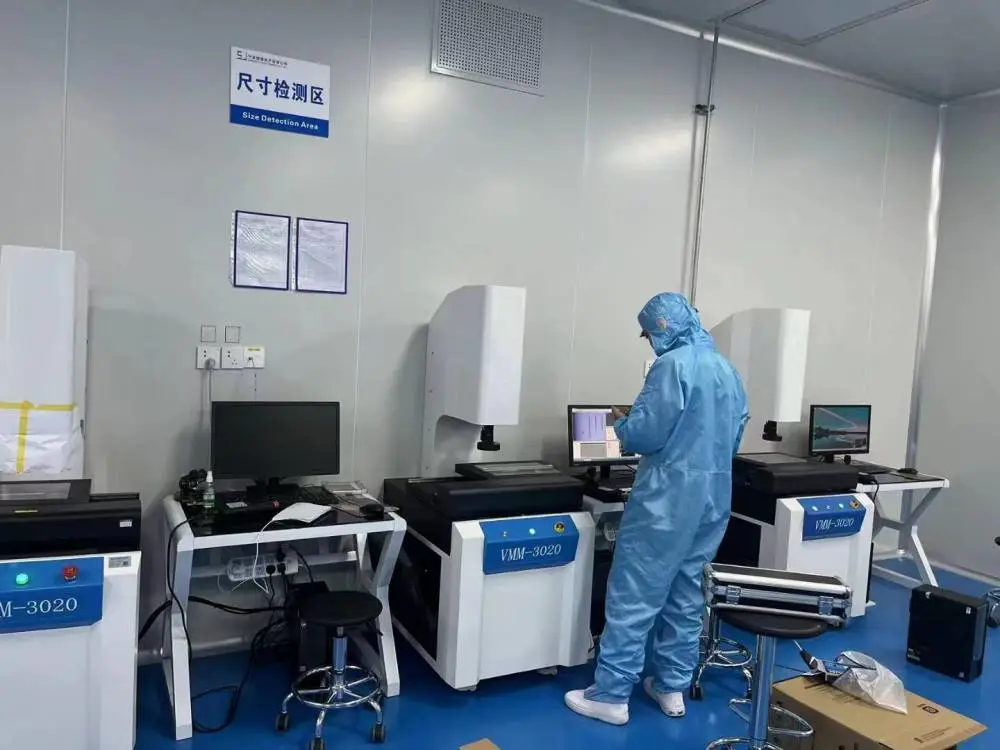

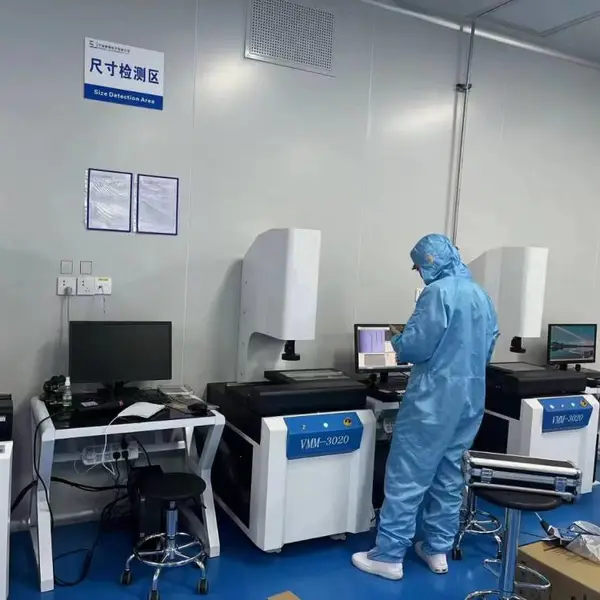

设备平面图尺寸图（三视图:仪器+仪器专用桌子）：

  基本功能介绍：

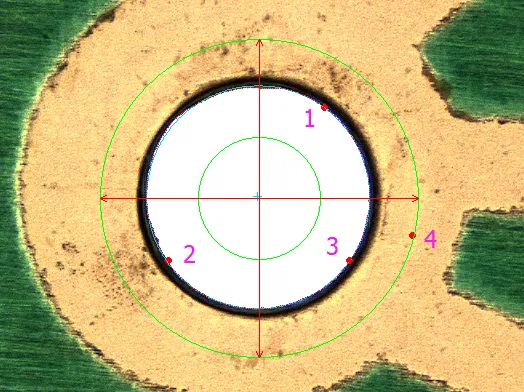

1. 提供影像量测工具，可进行基本几何元素点线圆弧量测

2. 组合元素量测，如角度,,圆心距,圆切线,两线距，两线中线,中心点，垂直距离，角平分线,两线交点等

3. 形位误差量测，如同心度,真圆度,直线度,平行度等

4. 强大之数学运算分析

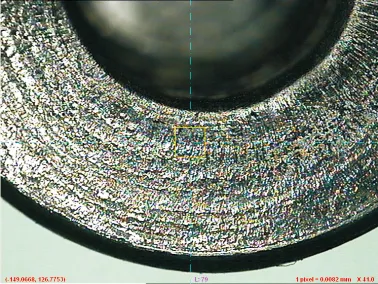

5. 影像直接经由计算机屏幕显示观察直接量测存盘

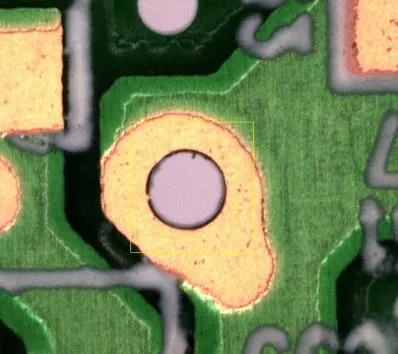

6. 利用影像工具可快速进行2D轮廓边界点扫描

7. 量测工件图形化显示，图形可存盘、打印，并可以转TXT、WORD、EXCEL及AUTOCAD档案式

8. 提供公差分析，可进行有效之品管检验

9. 工件的对象化可直接对对象进行几何基本运算

10. 兼容于2000, XP操作系统

***功能介绍：

11. 影像自动捕捉，操作简便，量测精度高

12. IUI功能，以尽可能少的时间完成操作

13. AUTOCAD读档，图形比对

14. 工作不必摆正，有座标转换功能，量测效***

15. 手动编程测量

16. SPC功能

17. 静态量测功能。

18. 工件测量图片取像功能。

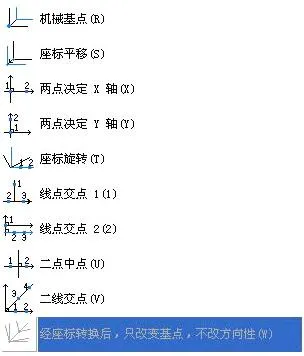

 量测实际物件时，往往要建立坐标系，座标转换功能能避免工件摆放费时的麻烦，本软件能提供坐标的数值化的平移和旋转

根据加工的需要，有些工件的坐标系是假想坐标系，工件上不能直接找到，而是在工件的某些特征上通过平移和旋转得到

 手动编程测量

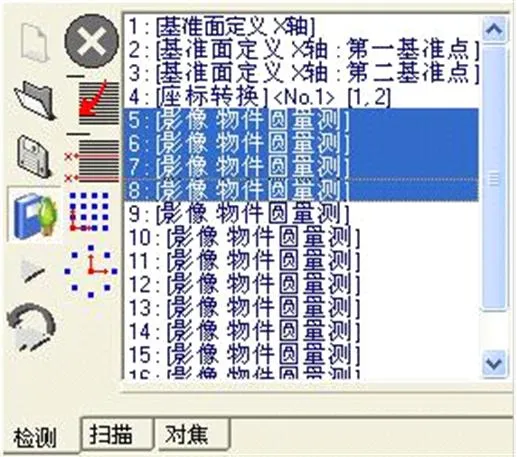

   编程检测功能可以纪录学习操作者的所有量测流程，并重复执行所有指令，对于大量重复性量测可节省庞大的操作时间 。

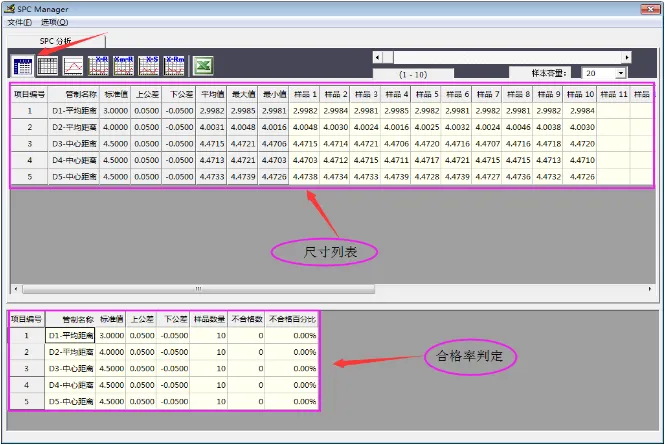

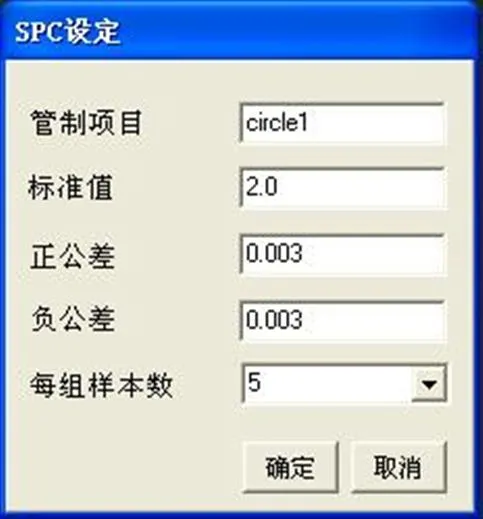

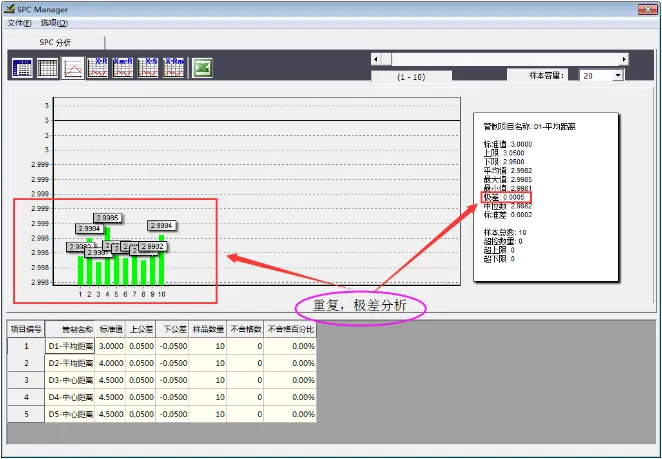

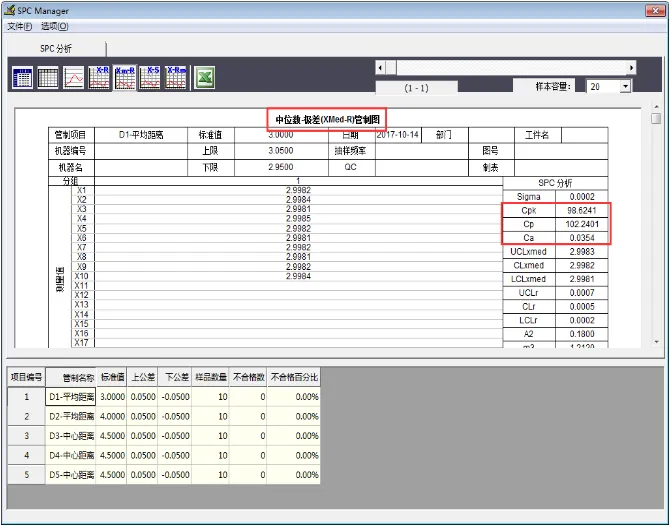

 SPC量测结构分析模块功能：

1、 提供均值-极差控制图（Xbar-R）

2、 提供均值-标准偏差控制图（Xbar-S）

3、 提供中位数-极差控制图（Xm-R）

4、 提供单值-移动极差控制图（X-Rm）

5、 运行图

6、 工序能力趋势图

7、 工序能力分析图

8、 可支持客户按自己要求编排工程输出报表

9、 具有运行记忆功能，可防止断电等不可抗拒因素造成运行过程中的数据丢失，便可在原基础上继续运行。

 SN-3D软件介绍

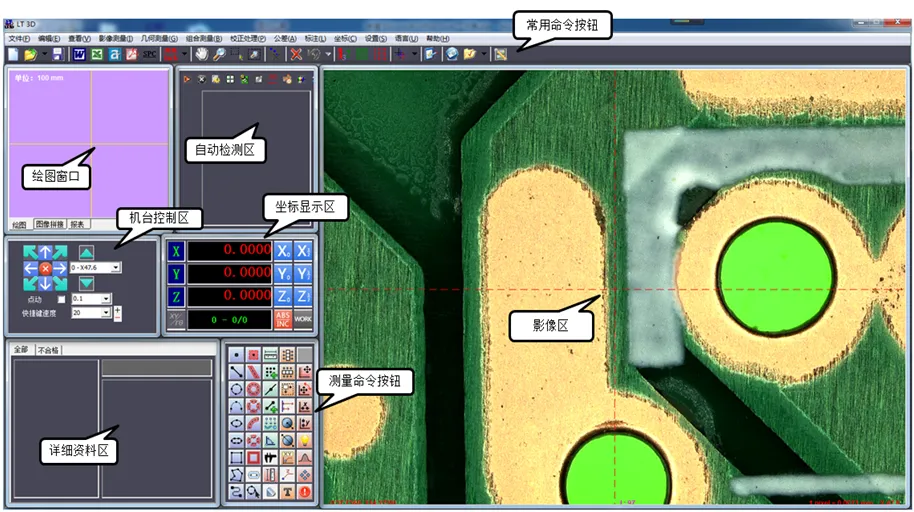

软件运行后的界面

以上是软件的其中一种界面形式，软件的界面布局可以根据显示器的大小、使用者的操作习惯自行定制。

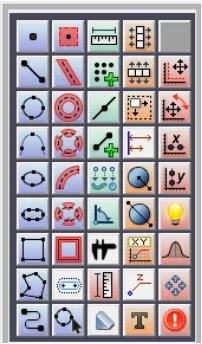

几何测量功能

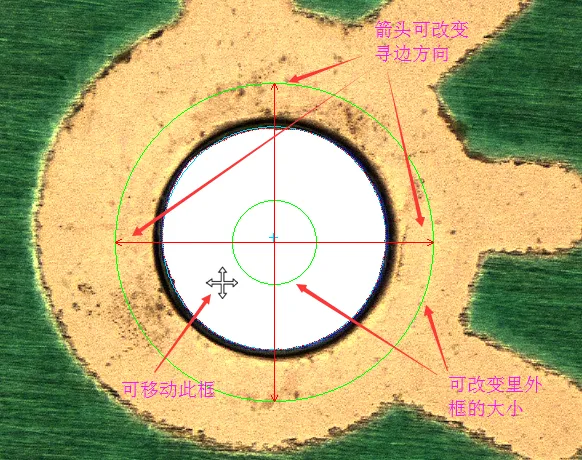

 自动寻边

针对复杂工件表面，配合强大的光源系统，软件自动计算值，使得表面编程测量变得简单而高效。

自动对焦

电脑自动寻找最清晰面，从而实现快速精准的对焦作业，减少人为误差，并可利用此功能作高度及平面度测量。

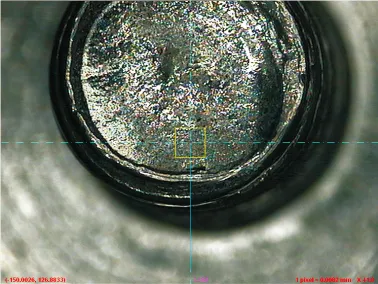

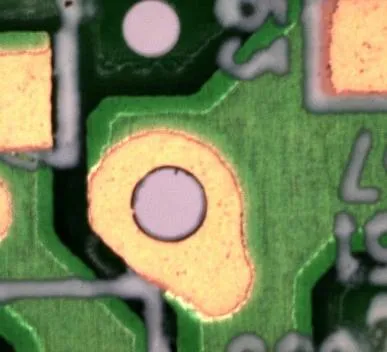

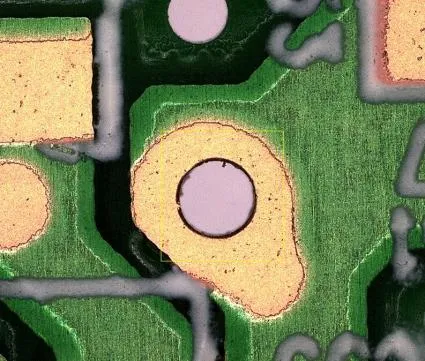

 对焦前                                                        对焦中                                                      对焦后

影像测高

选择高度测量命令，利用自动对焦功能，           在***个平面对焦

在基准平面对焦

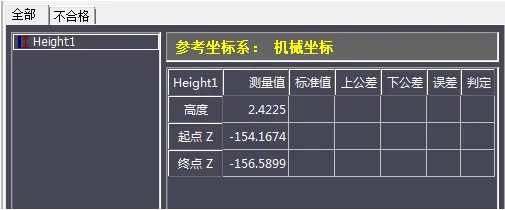

软件自动计算其高度差

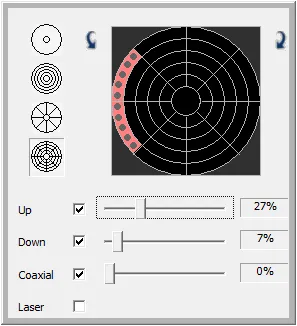

光源控制系统

 编程测量

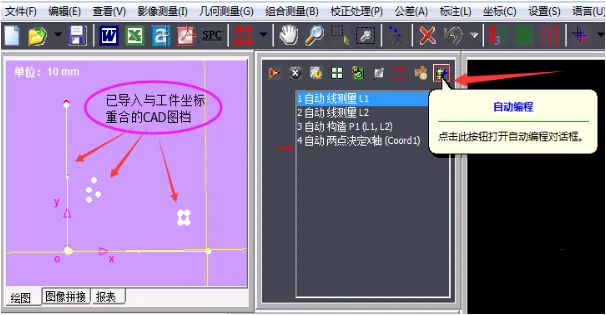

只需按下记录按钮，然后对工件进行测量，程序便自动记录每个测量步聚，测量下一工件时，程序自动对其进行测量，实现自动化批量测量。

自动编程测量

 功能强大的三坐标测量系统

探针影像共轴测量

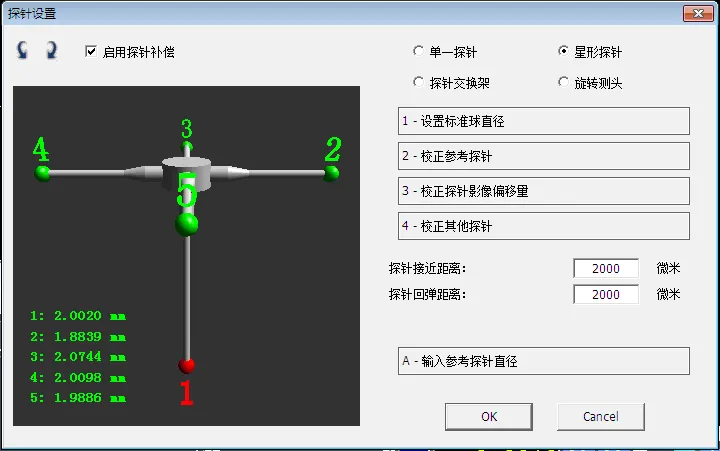

通过校正探针影像偏移量，可以实现探针（3D）影像（2D）复合测量

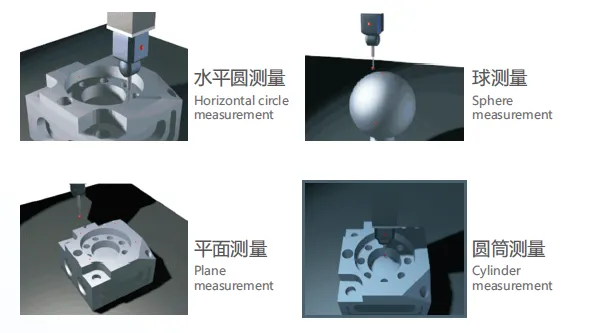

 探针测量

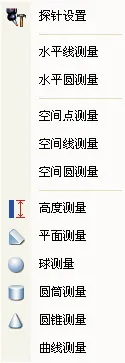

 水平线测量：用于测量与水平面平行的直线。

水平圆测量：用于测量与水平面平行的圆。

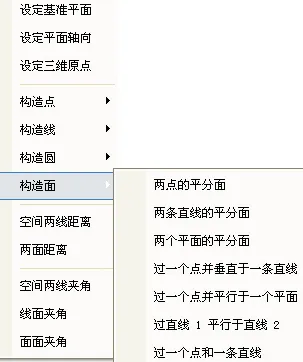

空间点测量：用于测量空间上任意一点，此命令须设置基准平面。

空间线测量：用于测量空间上任意直线，此命令须设置基准平面。

空间圆测量：用于测量空间上任意圆，此命令须设置基准平面。

高度测量：用于测量物体在 Z 方向上的距离。

平面测量：用探针取至少3点用于拟合一个平面，以求得此平面的平面度等参数。

球测量：用探针取至少4点用于拟合一个圆球，以求得球的直径等参数。

圆筒测量：用探针取6点用于拟合一个圆筒，此命令须设置基准平面。

圆锥测量：用探针取6点用于拟合一个圆锥，此命令须设置基准平面。

曲线测量：此命令用于测量空间任意一个平面上的曲线。

 功能强大的数据输出系统

丰富的数据输出格式，可将测量数据输出到Word、Excel、CAD、PDF、SPC，免去手抄写之繁琐，大大提高工作效率。
