产品介绍

产品描述

• RCS-9698G/H通讯装置是针对变电站对外的远动功能而开发的一种通信控制器，用于收集

• 全站测控单元保护装置等智能电子设备的数据，经规约转换后以CDT、IEC60870-5-101、

• IEC60870-5-104等规约通过模拟通道、数字通道或网络向调度端/集控站传送，同时接收调度端/

• 集控站的遥控遥调命令向变电站设备转发。

• 远动信息采用“直采直送”的方式，RCS-9698G/H通讯装置的运行独立于后台监控系统，双

• 方互不影响。

• RCS-9698G/H 通讯装置适用于 110kV 及以上变电站。

• RCS-9698G 为单机配置，RCS-9698H 为双机配置。

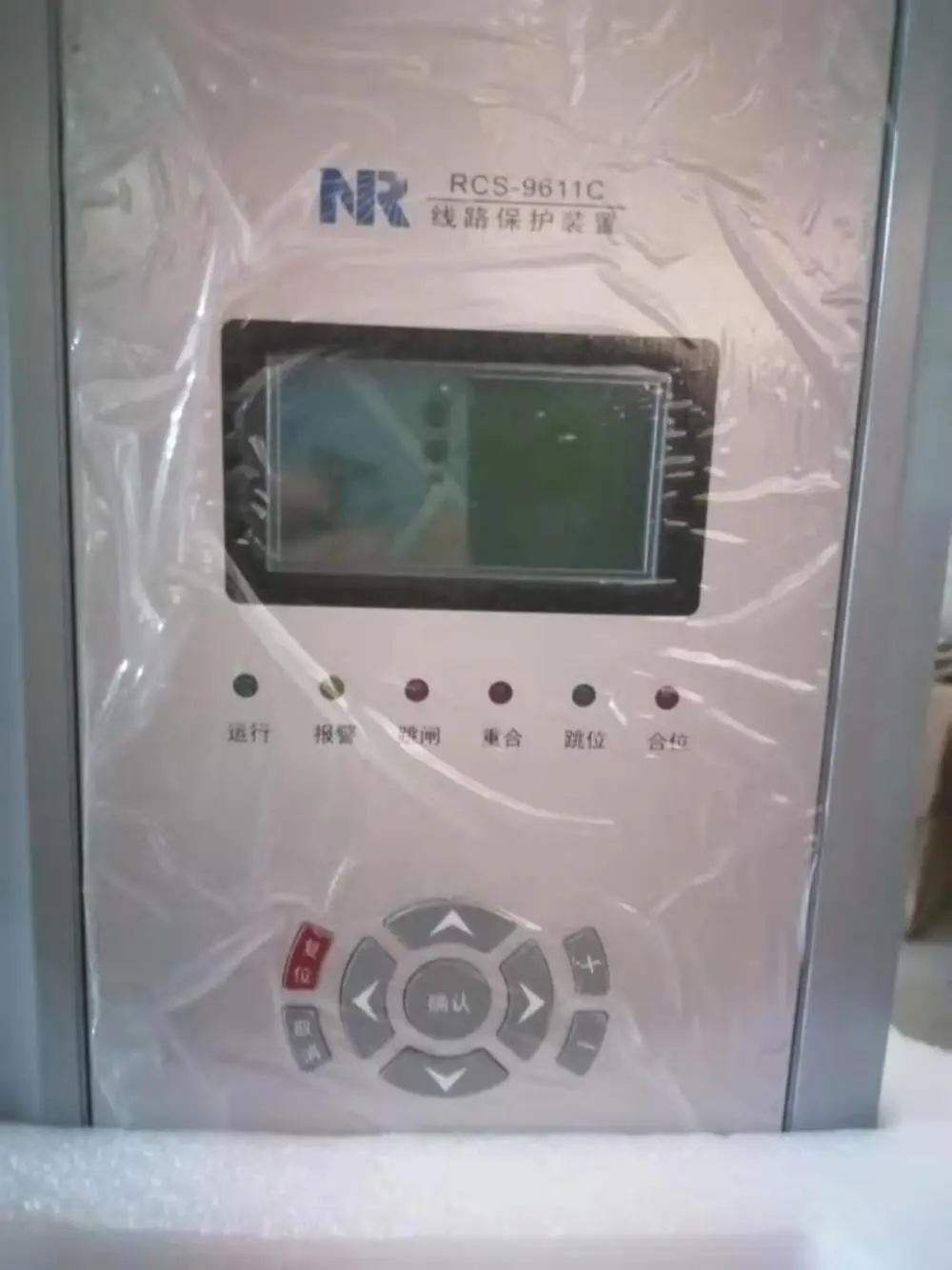

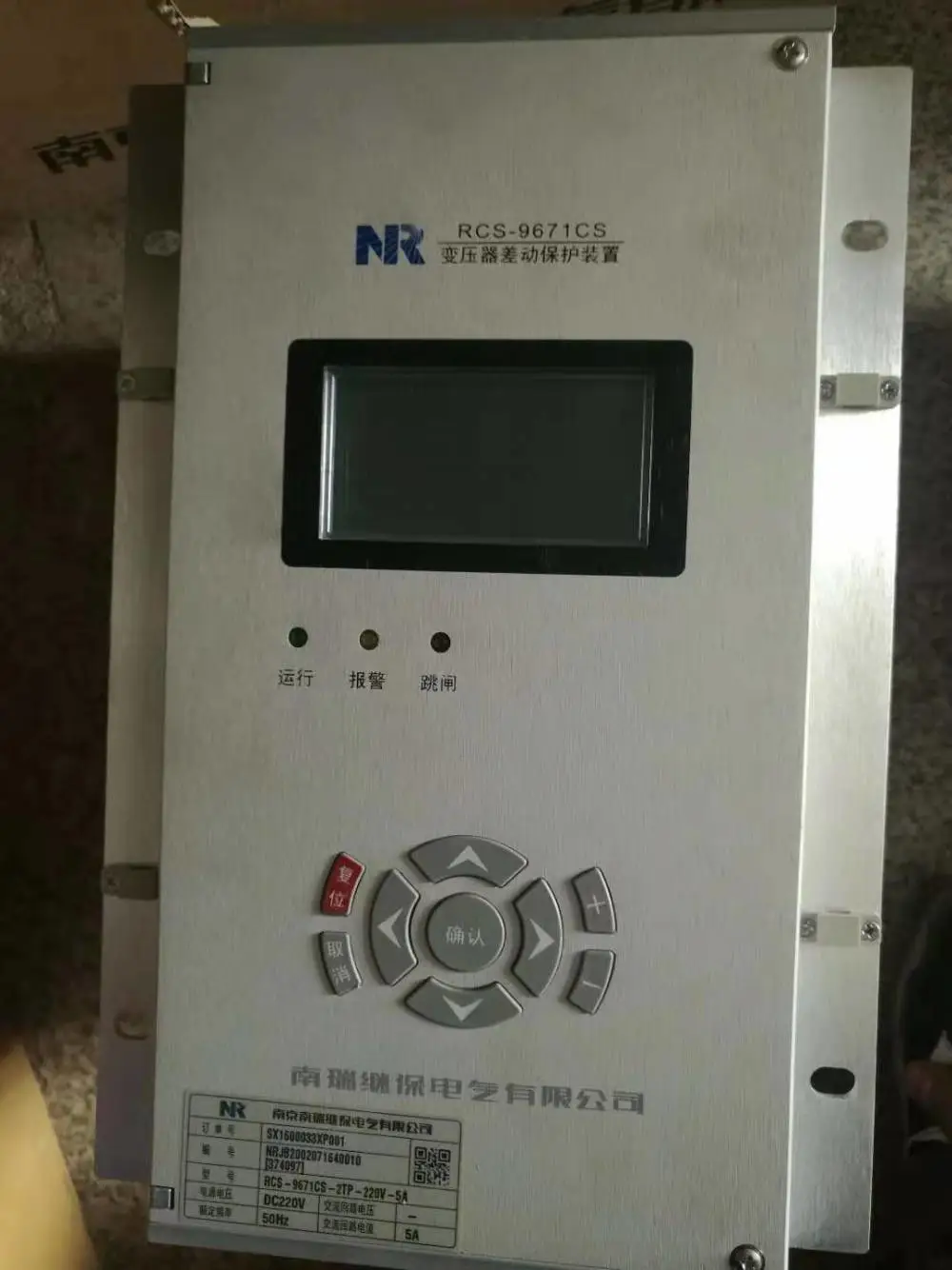

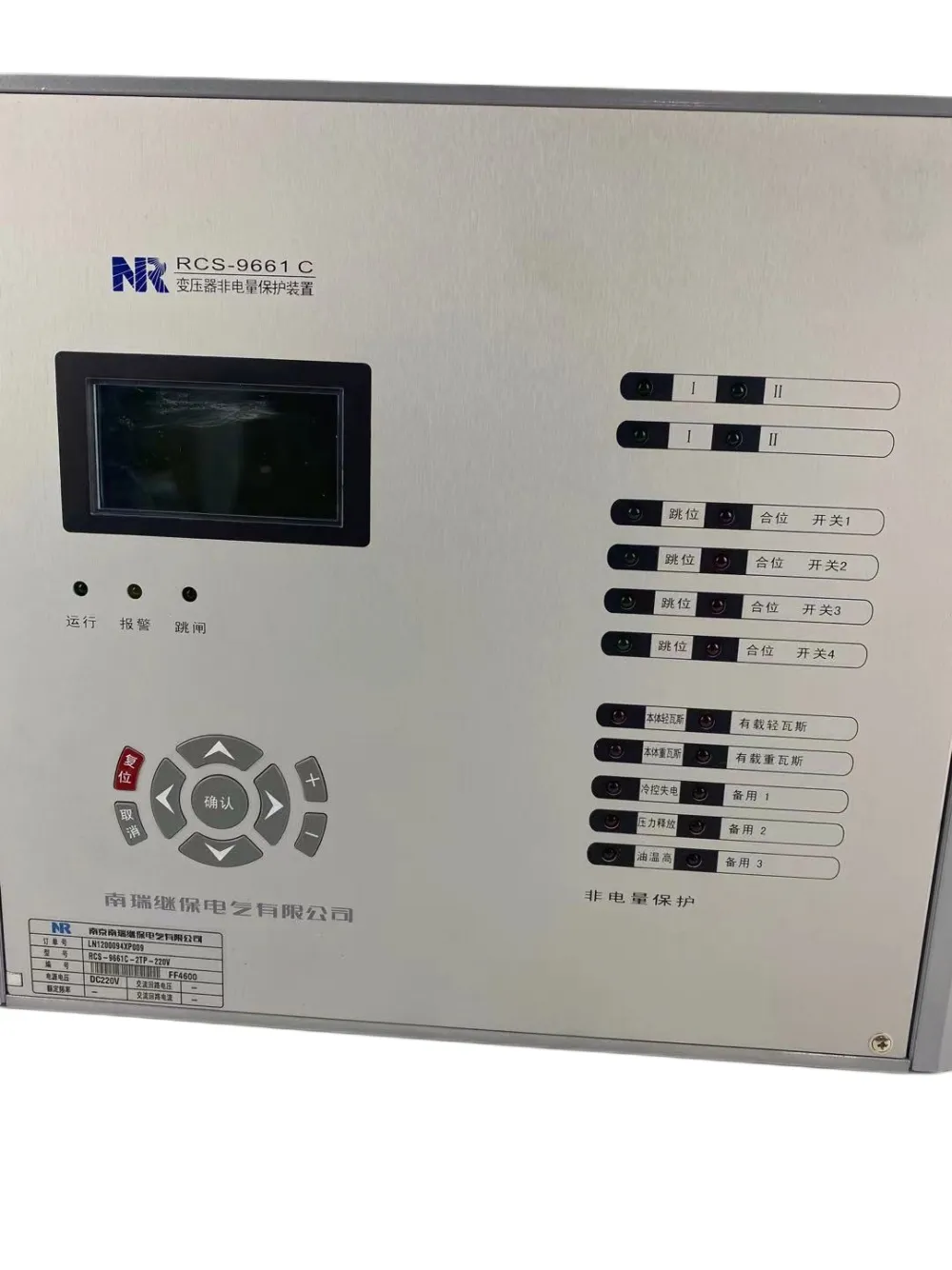

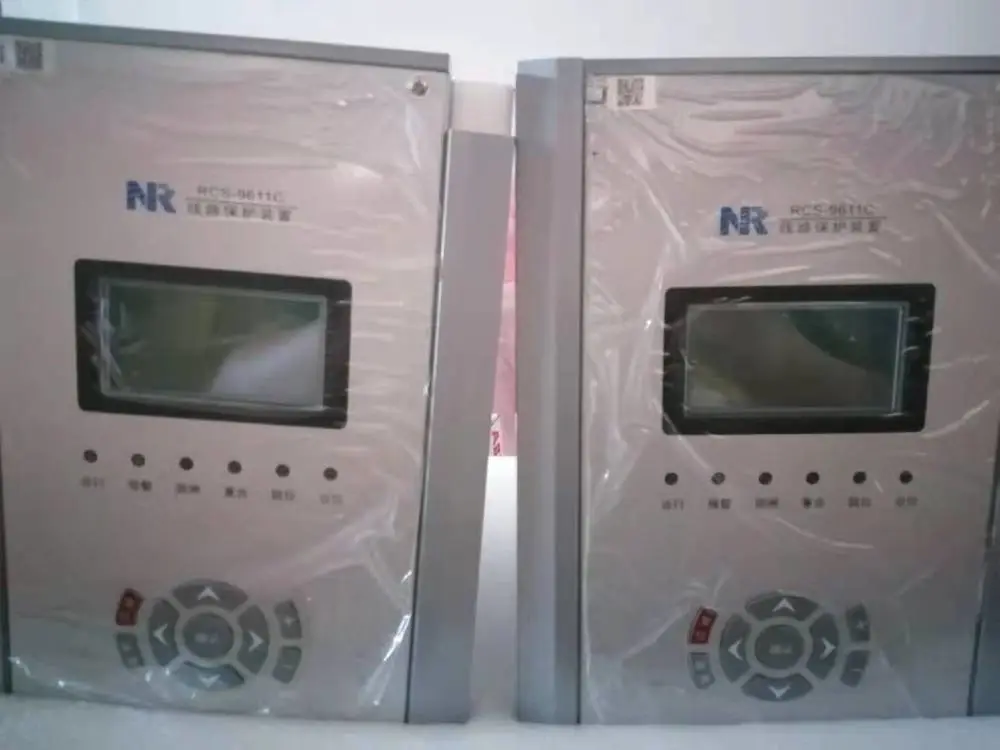

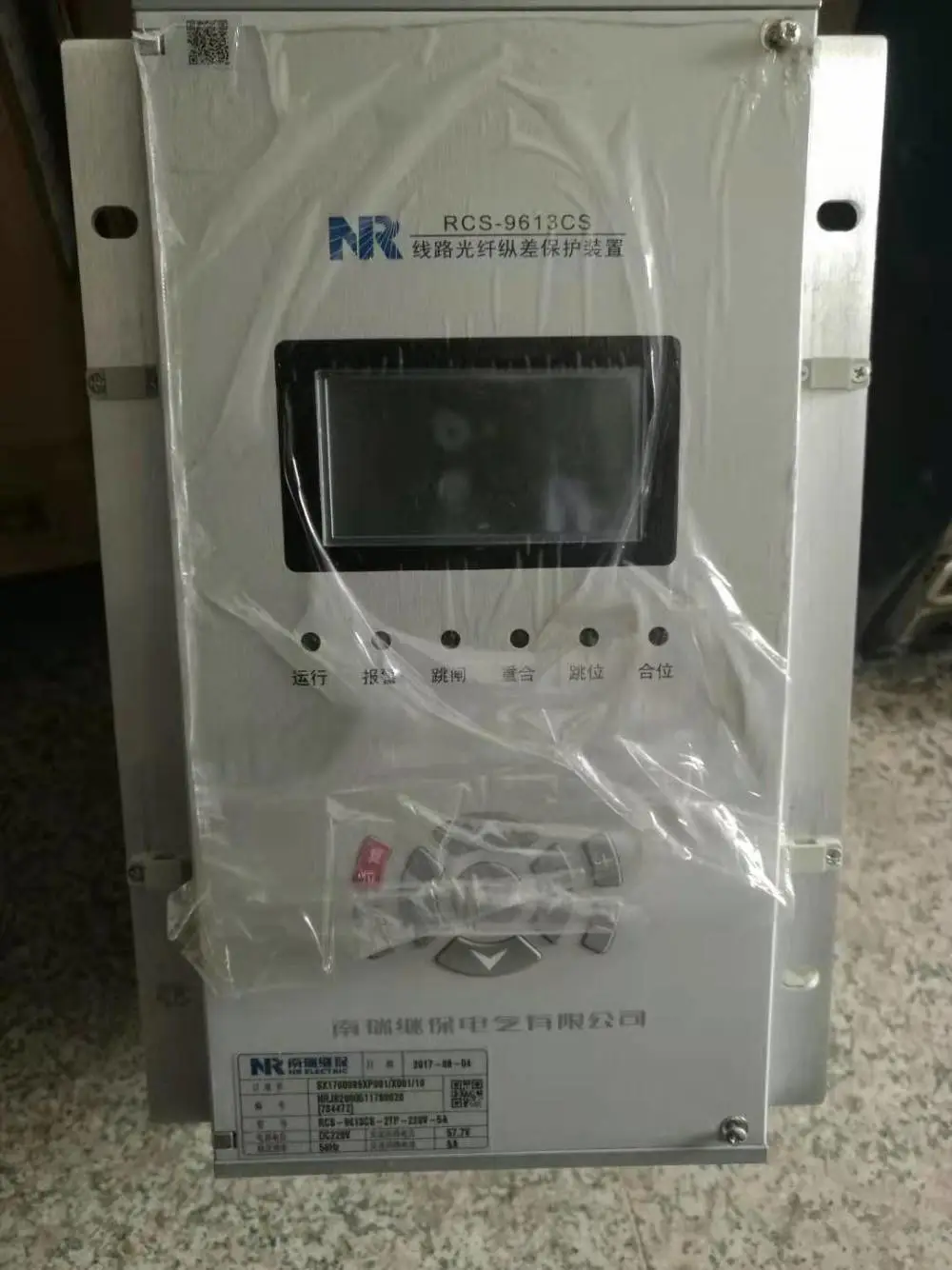

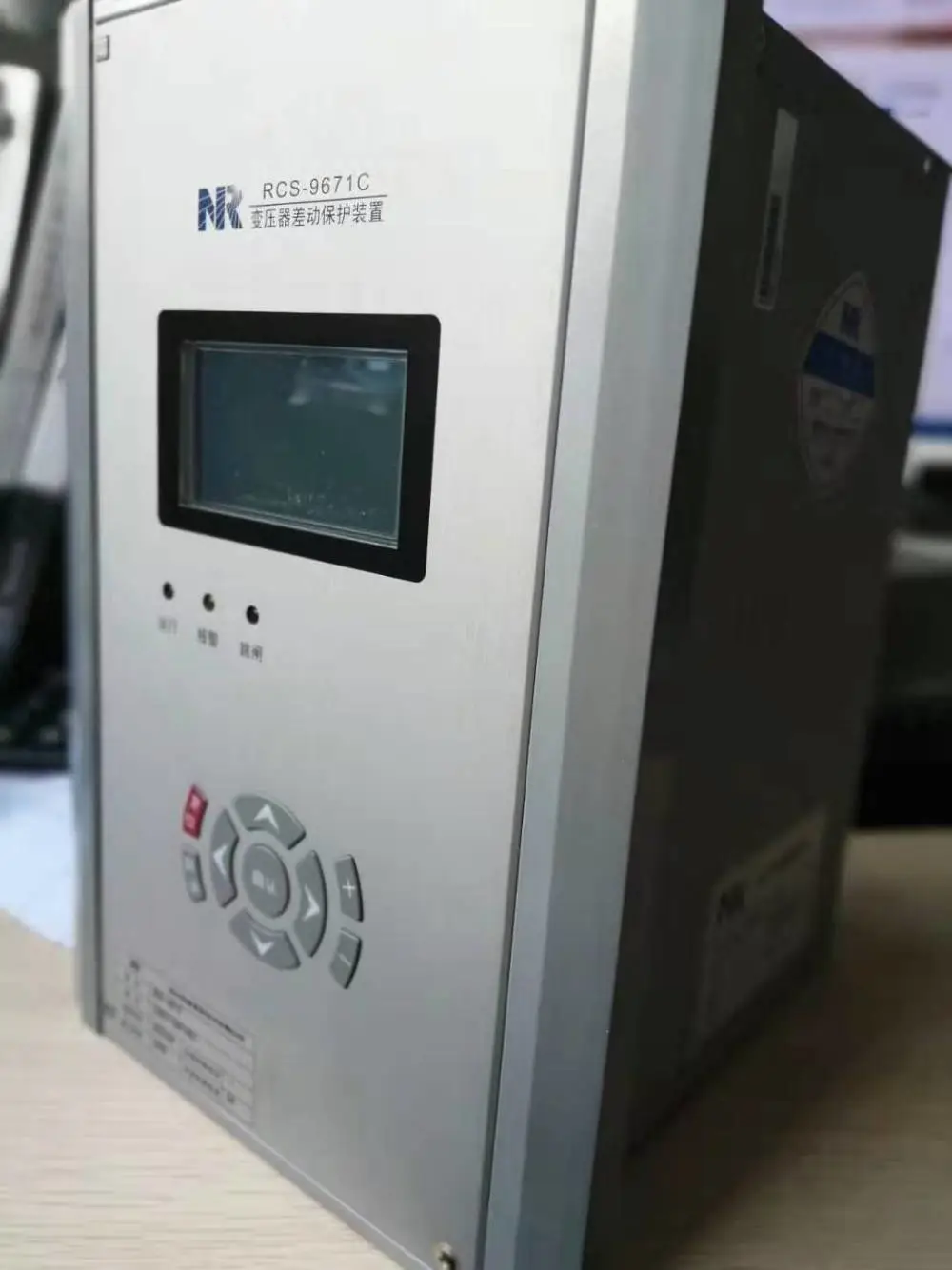

产品实拍

产品作用：

产品作用：

产品特色

• 采集各种微机保护、自动装置信息

• 本装置装置可以通过串口方式、网络方式与各种微机保护和自动装置通信，接收它们上送

• 的各种信息，如保护动作 SOE 等。

企业介绍

? 采集各种测控装置、智能电能表信息

本装置主要通过串口方式、网络方式方式与测控装置通信。测控装置和电度表的遥信、遥

测、遥脉量以及其它通信信息均直接可以送往本装置

采集变电站智能辅助设备信息

变电站内除了保护、测控、电度表、自动化装置外，还有许多辅助装置。这些辅助装置的

信息虽然没有系统运行信息重要，但为了提高变电站运行安全性和可靠性，通常也要将这

些信息上送，本装置可以采集这些信息，实现远程的监控。

售后说明

RCS-9698G/H 通信装置采用分布式多 CPU 结构，每个 CPU 完全独立并行运行。各个 CPU

板之间通过高速背板总线交换数据。不仅每一个 CPU 可以完全自主运行，同时各个 CPU

之间可以充分协调配合。RCS-9698G（单机）最多可配 4 块 CPU 板，RCS-9698H（双机）

最多可配 8 块 CPU 板；

?

RCS-9698G/H 通信装置的 CPU 板采用了 INTEL 的高速低功耗网络处理器，主频高达

533MHZ。该 CPU 是 INTEL 专门针对网络通讯而设计，可以轻松应对 100M 以太网上满负

荷数据流量。同时每一块 CPU 板上拥有 128Mbytes 高速内存，从而使得 CPU 的高速性能

得以完全发挥；

?

RCS-9698G/H 通信装置最多可以配置 16/32(单机/双机)个 10/100M 自适应工业以太网接

口，充分满足变电站内日益增多的网络设备的需求。每一个网络接口可以自由配置各种

网络规约；

?

RCS-9698G/H 通信装置最多具有 12/24(单机/双机)个串口。每一个串口可以自由配置

RS-232/RS-485/RS-422。串口可以采用双绞线介质或者光纤介质。双绞线介质道采用了

高速光藕隔离，大大提高了抗干扰性能。软件上每一个串口可以用来连接各种串口规约；

?

独立的 MODEM 机箱，最多可以接 15 个独立的模拟通道。

?

RCS-9698G/H 通信装置每一个 CPU 板都具有独立的实时时钟，同时可以接收统一的网络

对时。为了***时钟的***性，RCS-9698G/H 通信装置同时具有统一的硬件对时接口，

可以接受差分秒脉冲、分脉冲和 IRIG-B；所有的 CPU 板的对时精度可以保持高度一致。

?

RCS-9698G/H 通信装置具有友好的人机界面。每一块插件都具有独立的运行灯、告警灯、

和所有通讯接口的通讯指示灯。同时 RCS-9698G/H 通信装置还具有 LCD 显示和键盘输入

功能，功能实用，操作方便；

?

RCS-9698H 采用完全电气独立的双机配置，每一个单机具有独立的电源、插件和背板。

双机之间除了外部的通讯连接外，没有任何的电气联系。同时外部通讯连接全部采用有

效的电气隔离。电气完全独立大大提高了单机的独立性，确保了双机的冗余功能，充分

保障运行的安全。

?

RCS-9698G/H 通信装置采用了嵌入式实时操作系统和高可靠性网络协议栈。实时操作系

统***了任务的实时、可靠运行。高可靠性网络协议栈大大提高了网络数据的实时性和

流量，同时有效地防止了网络的恶意入侵。***装置的***运行。

?

采用模块化程序设计，各模块可以运行在不同的 CPU 上，功能配置灵活方便，***方便

工程配置和维护；并且可以均衡各 CPU 的负荷，限度发挥分布式多 CPU 的并行处理

能力；

?

支持大多数常用通信规约如：IEC101、IEC104、南方电网 104、IEC103 等；

?

完全冗余双机系统，具有多套双机切换方案，双机数据实时同步，实现多种方案下的

快速无缝切换。

?

可以通过液晶显示器查看实时数据值以及系统的各种运行状态，以及部分装置参数，并

可以完成参数设置；

?

友好的组态配置工具，操作简便灵活，方便工程配置和使用。

?

功能强大的调试工具，可以方便的实现通讯装置当地功能，如：实时数据库查看、远方

命令查询、历史事件查询、保护装置的维护等； 还可以用来对通讯装置进行维护，如：

对存储盘的操作、各通信口报文的监视、运行状态监视等；
