QorlQ单板计算机64位PowerPC架构EtherCAT接口丰富可定制

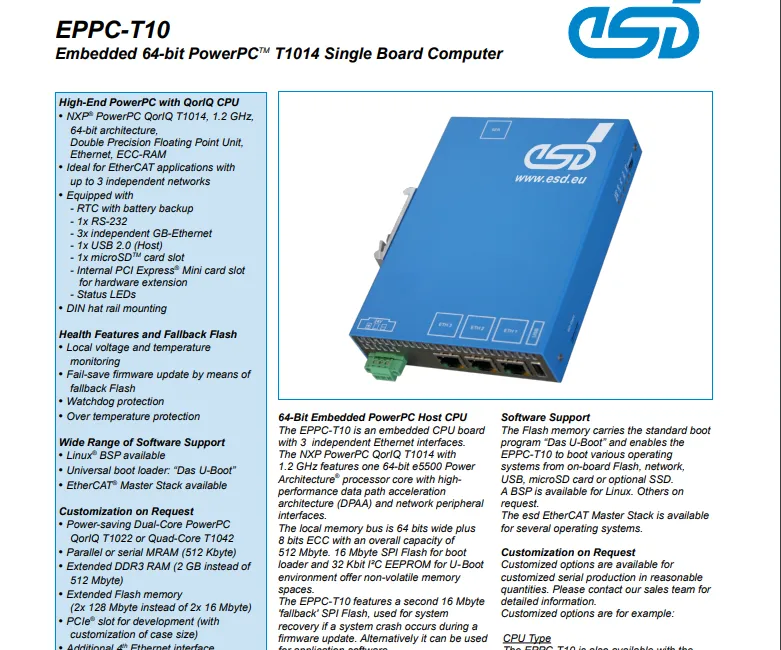

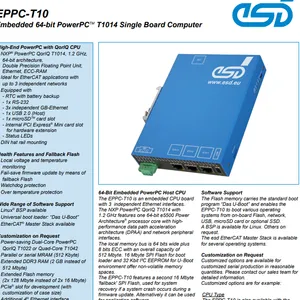

EPPC-T10

Embedded 64-Bit PowerPCTM T1014 Single Board Computer

High-End PowerPC with QorlQ? CPU

NXP? PowerPC QorIQ T1014, 1.2 GHz, 64-bit architecture, Double Precision Floating Point Unit, Ethernet, ECC-RAM

Ideal for EtherCAT? applications with up to 3 independent networks

Features:

- RTC with battery backup

- 1x RS232

- 3x GB Ethernet

- 1x USB 2.0 (host)

- 1x microSDTM card slot

- Internal PCI Express? Mini slot for hardware extensions

- 4 status LEDs

DIN-EN rail mounting (TS 35)

EPPC-T10

嵌入式 64 位 PowerPC架构T1014处理器单板计算机

配备 QorlQ? CPU 的高端 PowerPC

NXP? PowerPC  QorIQ  T1014，1.2 GHz，64 位架构，双精度浮点单元，以太网，ECC-RAM

非常适合具有多达 3 个独立网络的 EtherCAT? 应用

特征：

- 带备用电池的 RTC

- 1 个 RS232

- 3x GB 以太网

- 1 个 USB 2.0（主机）

- 1x microSDTM 卡槽

- 用于硬件扩展的内部 PCI Express? Mini 插槽

- 4 个状态 LED

DIN-EN 导轨安装 (TS 35)

Health Features and Fallback Flash

Monitoring of local voltages and temperatures

Fail-safe firmware update through a fallback flash

Watchdog

Overtemperature protection

Extensive software support

Linux? BSPs available

Universal Bootloader: “Das U-Boot”

EtherCAT Master Stack available

Customized versions available on request

Power-saving Dual-Core PowerPC QorIQ T1022 or Quad-Core T1042

Parallel or serial MRAM (512 Kbyte)

Extended DDR3 RAM (2 GB instead of 512 MByte)

Extended Flash Memory (2x 128 MByte instead of 2x 16 MByte)

PCIe? slot for developments (with case adaptation)

Internal SATA SSD

Additional fourth Ethernet interface

Other BSPs like OS-9?, QNX?, VxWorks?, ...

Further customer specific solutions on demand

可根据要求提供定制版本

省电双核 PowerPC QorIQ T1022 或四核 T1042

并行或串行 MRAM（512 KB）

扩展 DDR3 RAM（2 GB 而不是 512 MB）

扩展闪存（2x 128 MByte，而不是 2x 16 MByte）

用于开发的 PCIe? 插槽（带外壳适配）

内部 SATA SSD

额外的第四个以太网接口

其他 BSP，如 OS-9?、QNX?、VxWorks?、...

按需提供更多客户特定的解决方案

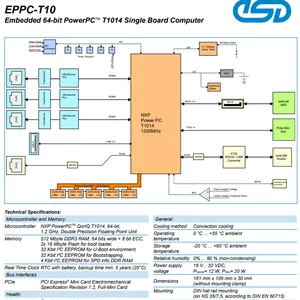

64-Bit Embedded PowerPC Host CPU

EPPC-T10 is an embedded CPU board with 3 independent Ethernet interfaces. The NXP PowerPC QorIQ T1014 with 1.2 GHz offers a 64-bit e5500 Power Architecture? processor core with powerful Data Path Acceleration Architecture (DPAA) and network peripheral interfaces.

The local data bus provides 64 bits of bit width and 8 bits of ECC with a total capacity of 512 MBytes. 16 MByte SPI flash for bootloader and 32 KBit I?C EEPROM for U-Boot environment are available as non-volatile memories.

The EPPC-T10 supports a second 16 MByte "fallback" SPI flash for system recovery should a system crash occur during a firmware update. Alternatively, it can be used for application software.

64 位嵌入式 PowerPC 主机 CPU

EPPC-T10 是一款嵌入式 CPU 板，具有 3 个独立的以太网接口。 具有 1.2 GHz 的 NXP PowerPC QorIQ T1014 提供 64 位 e5500 Power Architecture? 处理器内核，具有强大的数据路径加速架构 (DPAA) 和网络外围接口。

本地数据总线提供 64 位位宽和 8 位 ECC，总容量为 512 MBytes。 用于引导加载程序的 16 MByte SPI 闪存和用于 U-Boot 环境的 32 KBit I?C EEPROM 可用作非易失性存储器。

如果在固件更新期间发生系统崩溃，EPPC-T10 支持***个 16 MB“备用”SPI 闪存，用于系统恢复。 或者，它可以用于应用软件。

Gigabit Ethernet

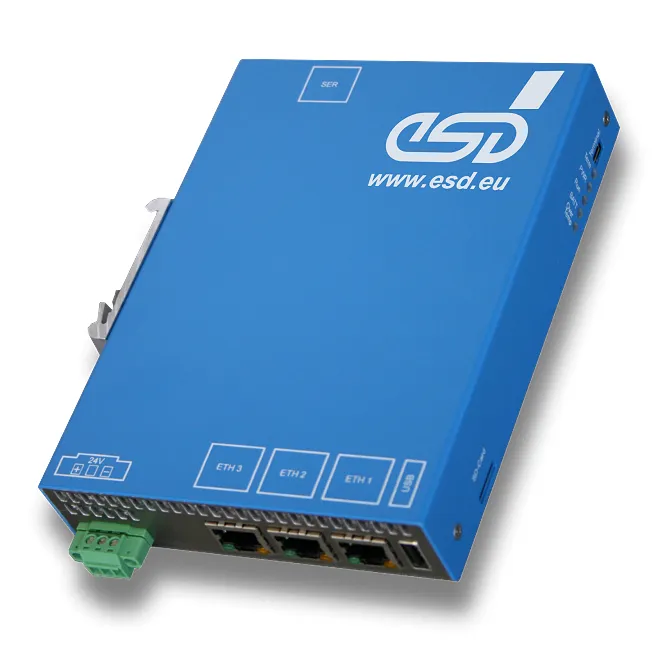

3 independent Gigabit Ethernet interfaces are accessible via the EPPC-T10 front panel and provide an excellent basis for EtherCAT? applications.

Console (Serial)

An easily accessible RJ45 socket is provided for connecting the RS232 interface. In addition, a terminal for configuring the system can be connected via a mini-USB connector.

USB

The USB host port supports USB 2.0 high-speed.

RTC

An RTC with backup battery is equipped on the EPPC-T10.

Software Support

The standard boot program "Das U-Boot" is included in the flash memory and allows the EPPC-T10 to load various operating systems via on-board flash, network, USB, microSD card or optional solid state disk. One BSP is available for Linux?, additional BSPs are available on request.

The esd EtherCAT Master Stack is available for different operating systems.

千兆以太网

3 个独立的千兆以太网接口可通过 EPPC-T10 前面板访问，为 EtherCAT? 应用提供了良好的基础。

控制台（串行）

提供了一个易于使用的 RJ45 插座，用于连接 RS232 接口。 此外，可以通过 mini-USB 连接器连接用于配置系统的终端。

USB

USB 主机端口支持 USB 2.0 高速。

实时时钟

EPPC-T10 配备了带备用电池的 RTC。

软件支持

标准启动程序“Das U-Boot”包含在闪存中，允许 EPPC-T10 通过板载闪存、网络、USB、microSD 卡或可选的固态磁盘加载各种操作系统。 一个 BSP 可用于 Linux?，其他 BSP 可应要求提供。

esd EtherCAT 主站堆栈可用于不同的操作系统。

Customized versions

We offer customized options for reasonable quantities. Please contact our sales team for detailed information.

Customized designs are for example:

- CPU Typ

The EPPC-T10 is also available on request with the power-saving dual-core QorlQ CPU T1022 or with the quad-core QorlQ CPU T1042.

- Memory

The memory can be expanded via a larger DDR3 RAM and Flash.

Additional serial or parallel MRAM memory suitable for continuous data acquisition is available on request.

- PCI Express

A PCIe? slot for developments can be equipped. The housing size can be adapted to customer-specific requirements. The PCIe slot can be used for a customer-specific PMC add-on, for example.

Please contact us for further information.

- SSD

A solid state disc can be installed upon request.

- BSPs

Please also ask for OS-9, QNX?, VxWorks? or other BSPs.

定制版本

我们提供合理数量的定制选项。 请联系我们的销售团队了解详细信息。

定制设计例如：

- CPU类型

EPPC-T10 还可根据要求配备节能双核 QorlQ CPU T1022 或四核 QorlQ CPU T1042。

- 内存

内存可以通过更大的 DDR3 RAM 和闪存进行扩展。

可根据要求提供适用于连续数据采集的附加串行或并行 MRAM 存储器。

- PCI Express

可配备用于开发的 PCIe? 插槽。 外壳尺寸可根据客户的特定要求进行调整。 例如，PCIe 插槽可用于客户特定的 PMC 插件。

请联系我们获取更多的信息。

- 固态硬盘

可根据要求安装固态盘。

- BSP

还请询问 OS-9、QNX?、VxWorks? 或其他 BSP。
