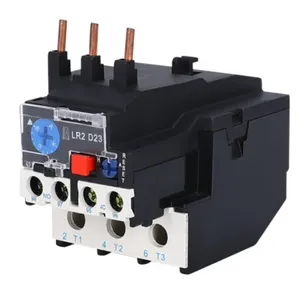

1.概述

JR28(LR2)系列热过载继电器(以下简称热继电器)适用于交流50HZ/60Hz、额定电压690V，电流0.1-150A的长期工作或间断长期工作的交流电动机的过载与断相保护。热继电器还具有温度补偿、动作指示、自动与手动复位、停止等功能，产品性能稳定可靠。

本产品GB14048.4、1EC60947-4-1等标准该系列热继电器可与接触器接插安装，也可独立安装JR28(LR2)系列的行业代号是JR28系列。

2.正常工作条件

海拔调试:不超过2000m。周围空气温度-5C~+40C，24h内平均温度不超过+35C。大气条件:在+40C时大气相对湿度不超过50%，在较低温度下可以有较高的相对湿度最湿月的月平均***温度不超过+25C，该月的月平均相对湿度不超过90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。污染等级为3级。

安装面与垂直面的倾斜度不超过5C。

在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电坐埃存在的地方。

在有防雨雪设备及没有充满水蒸气的地方。

在无***摇动、冲击和振动的地方。

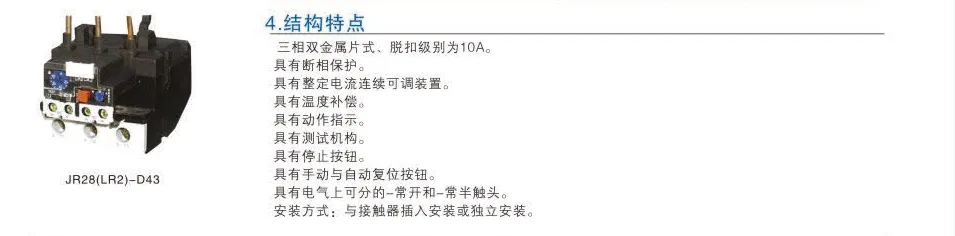

4.结构特点

具有断相保护。

具有整定电流连续可调装置。

具有温度补偿。

具有动作指示。

具有测试机构。

具有停止按钮。

具有手动与自动复位按钮。

具有电气上可分的-常开和-常半触头。

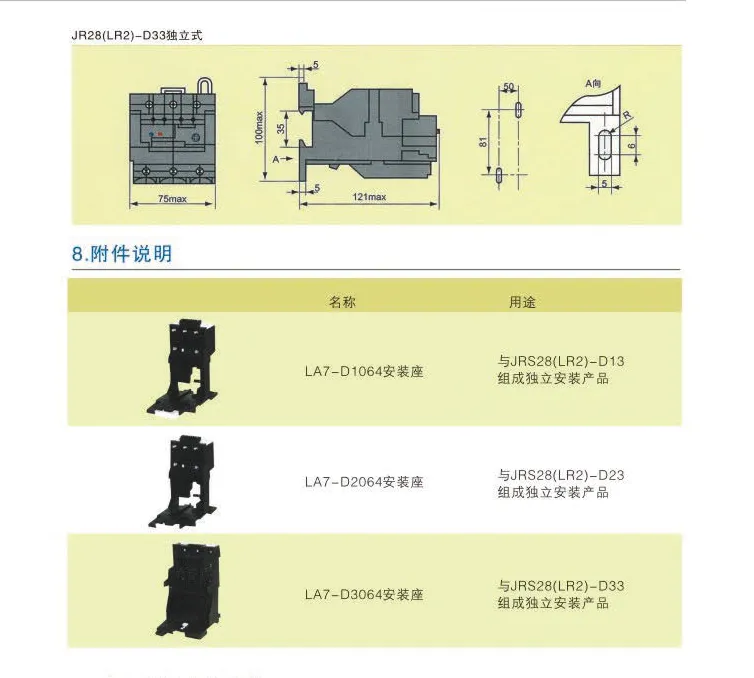

安装方式:与接触器插入安装或独立安装。

热继电器系列型号：

JR28(LR2)-D13 0.16-0.25；    JR28(LR2)-D13 0.25-0.4；    JR28(LR2)-D13 0.4-0.63；    JR28(LR2)-D13 0.63-1；

JR28(LR2)-D13 1-1.6；    JR28(LR2)-D13 1.6-2.5；    JR28(LR2)-D13 2.5-4；    JR28(LR2)-D13 4-6；

JR28(LR2)-D13 5.5-8；    JR28(LR2)-D13 7-10；    JR28(LR2)-D13 9-13；    JR28(LR2)-D13 12-18；

JR28(LR2)-D13 17-25；    JR28(LR2)-D23 23-32；    JR28(LR2)-D23 30-40；    JR28(LR2)-D33 17-25；

JR28(LR2)-D33 23-32；    JR28(LR2)-D33 30-40；    JR28(LR2)-D33 37-50；    JR28(LR2)-D33 48-65；

JR28(LR2)-D33 55-70；    JR28(LR2)-D33 63-80；    JR28(LR2)-D33 80-93；    JR28(LR2)-D43 80-104；

JR28(LR2)-D43 95-120；
