J14W不锈钢角型内螺连接纹针阀 J14W角型内螺纹针阀产品说明

本实用新型涉及阀门技术领域，具体涉及一种仪表针形截止阀。针形截止阀在仪表阀门领域是*的，它是通过带锥度的阀芯头部对圆柱阀 座孔口挤压变形来实现对流体介质的关断截止。在关闭过程中，通过旋转安装于阀芯另一 端的手柄对阀芯与阀座接触面施加密封力，在接触面产生弹性和塑性变形而形成密封带， 实现对流体介质的密封。

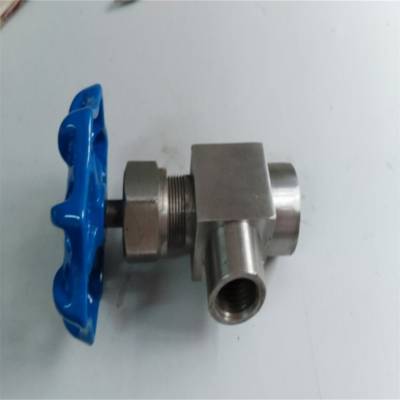

J14W不锈钢角型内螺连接纹针阀

截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

 截止阀的使用非常广泛，种类非常多，以截止阀厂家的产品为例，主要类型有波纹管截止阀，法兰截止阀，内螺纹截止阀，不锈钢截止阀，低温截止阀，直流式截止阀，针型截止阀，Y型截止阀，角式截止阀，保温截止阀，铸钢截止阀，锻钢截止阀，衬氟截止阀，电动截止阀，气动截止阀，国标截止阀，美标截止阀，德标截止阀等产品；如何选型非常重要，需要从介质特征，温度，压力，工况要求来选型，具体的选型规则如下：

管道直径、流量、流速、压力之间的关系截止阀又称截门阀，属于强制密封式阀门。按国产阀门型号标准来说，截止阀的型号是由阀门类型、驱动方式、连接方式、结构形式、密封材料、公称压力、阀体材料代号来表示。截止阀的型号关系着对截止阀产品的正确认识，选型的重要性，以及对工况用途安全性的***。以下截止阀型号编制中有部分代号被省略，主要是针对现有的截止阀产品做型号说明。请大家根据阀门编制方法中进行选型，或来电咨询我们。?

?J14W不锈钢角型内螺连接纹针阀截止阀型号表示方法：

截止阀附加代号：W表示波纹管、D表示低温、B表示保温

1）截止阀类别代号：J表示截止阀；

2）截止阀传动方式：手动无代号、6气动、9电动；

3）截止阀连接方式：4法兰连接、6焊接；

4）截止阀结构形式：1直通式、2Z型直通、3三通、4角式、5Y型直流式、6平衡直通式、8针型;

5)截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；

6）截止阀公称压力：16表示压力1.6mpa就是16公斤的意思，PN1.6-32mpa；

7)截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；

?截止阀型号编制举例：

1、J:表示为截止阀

2、9：表示传动方式为电动

3、4:连接方式为法兰连接

4、1：结构形式为直通流道

5、H：密封副材料为不锈钢

6、16：表示公称压力为1.6MPa

7、C：表示阀体材料为碳钢

截止阀，也叫截门，是使用***的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。关于截止阀的更多选型介绍，可与沃德阀门及各代理商沟通了解，帮助您选择更适合使用的截止阀。

J14W不锈钢角型内螺连接纹针阀应用规范
1、设计制造：GB/T12224-1989；JB/T7747-1995
2、连接形式：内螺纹连接；
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和试验：GB/T13927-1992
5、材料：碳钢按GB/T12228-1989的规定；
    不锈钢GB/T1220-1989的规定

二、J14W不锈钢角型内螺连接纹针阀产品制造标准：
J14W-25C 40 64 120 220 320
J14W-25C 40C 64C 120C 220C 320C
J14W-25C 40P 64P 120P 220P 320P

三、J14W不锈钢角型内螺连接纹针阀产品参数:

J14W不锈钢角型内螺连接纹针阀单位：MPa

内螺纹角式针型阀主要零件材料

J14W角型内螺纹针阀主要外形尺寸

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
