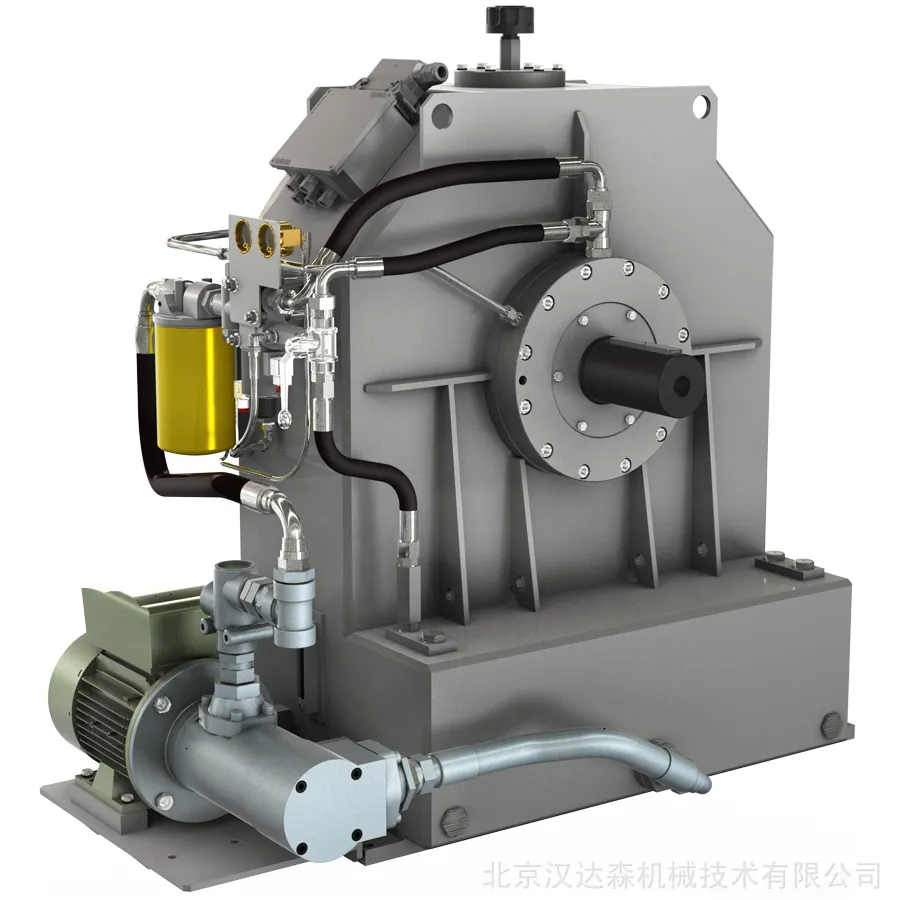

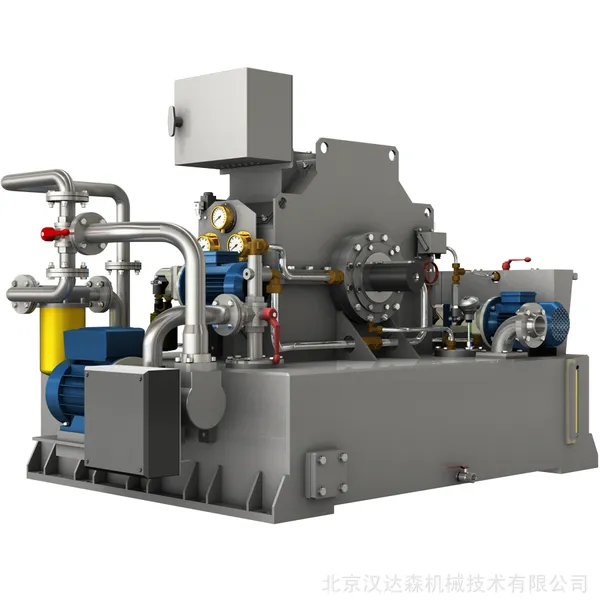

Transfluid KSL系列调速型液力偶合器大功率的传动系统电动机

适用于由电动机或内燃机驱动的中、大功率的传动系统，解决“启动”和“调速”的工程技术难题。

工作原理

KSL系列调速型液力偶合器采用简单而工作原理，具有极高的效率和品质性能。

作为功率传动介质的油液，被油泵从油箱吸入并被送到液力偶合器的工作循环圆，然后通过液力偶

合器外缘上的一系列节流塞流回油箱。

变量充液原理：

通过一个变频调速装置，控制供油泵对工作循环圆的充油流量，

改变工作循环圆中的油液的平衡条件，进而改变液力偶合器的滑差率特性，实现液力偶合器的调速驱动和实现理想的软启动。

力矩限制功能：

除具有液力偶合器传动的全部优点外，调速型液力偶合器的输出扭矩是逐渐增加的。

负载脱离功能：

停止向液力偶合器充液，其工作循环圆中的油液逐渐减少，直至泄空，使输入与输出脱离。

使用快速释放阀，可以使输入输出之间快速脱离。

总之，可以实现：

启动加速时间长，对于大惯量被驱动机械，可长达数分钟；

被驱动机械的点动和定位，用于加载、卸载或维修时；多机驱动时的顺序启动；调整或限制传递扭矩；不停电机而与负载脱离；

用于皮带机驱动时，可使皮带张力减至低，可在验带速度下空

载运行；调速驱动，对于离心机械，可在达5：1调速范围内运行。

特点

理想的软起动，向KSL液力偶合器工作循环圆的充液是从空腔开始逐渐充满的。

由此提供了非常软的、可控制的软起动特性，对于大惯量被驱动

机械尤其如此。

通过变频调速装置控制的变量充液系统，在启动

时给定斜坡信号，产生理想的软启动特性。

速度控制，通过远程信号控制，KSL调速型液力偶合器可以提供期望的或控制系统要求的输出速度。调整也可以通过手动流量阀实现。

变频器按标配提供。扭振消除

KSL调速型液力偶合器通过油液传递扭矩，具有扭振消除效果，既可以有效保护被驱动机械，如减速机、风机、泵装置等，也可以有效保护驱动机械，如电动机或内燃机。

过载保护这又是液力偶合器的优点之一，可为用户带来很大利益。尤其是选择安装快速释放阀，其可使循环园中的油液在数秒内释放，从而限制过载时间，对系统进行有效保护传动。

KSL型液力偶合器的效率比限矩型液力偶合器更高，因为其工作循环圆可以被控制到油量，从而使液力偶合器在滑差率下运行。

传斯罗伊的JET RECOVERY POWER系统因其通过节流塞的改进油路，大幅提高了效率，降低了噪音水平。迷宫式密封SL型液力偶合器的输入输出轴采用迷宫式密封，大幅度减少了

维修简单方便

KSL采用分箱式设计，无需移动电动机或内燃机和被驱动机械，便可完整拆除液力偶合器叶轮组件，维修后不必重新调整同心度，减少停机时间。

可选件

原动机和被驱动设备辅助润滑单元。

防爆设计按要求。

应用

磨机，破碎机，输送机，风机类，鼓风机，泵类，压缩机，离心

机械，搅拌机械，发电机，船船推进装置等。

选型

为了正确选取KSL液力偶合器型号，Transfluid公司需要提供以下

参数：

电动机或内燃机类型、功率及转速；

被驱动机械类型、功率、转速及转动惯量；

调速驱动时的输出速度范围；

环境条件；

冷却水（或空气）条件；

输入输出轴径及其公差

电动机和控制柜可用供电电压和频率。

不带制动轮（盘）所有型号

7KRG   D19

7KRG   D24

7KRG   D28

8KRG   D24

8KRG   D28

9KRG   D28

9KRG   D38

9KRG   D42

9KRG   D48

9KRG   D28

9KRG   D38

9KRG   D42

9KRG   D48

11KRG   D28

11KRG   D38

11KRG   D42

11KRG   D48

11KRG   D28

11KRG   D38

11KRG   D42

11KRG   D48

12KRG   D28

12KRG   D38

12KRG   D42

12KRG   D48

12KRG   D28

12KRG   D38

12KRG   D42

12KRG   D48

13KRG   D42

13KRG   D48

13KRG   D55

13KRG   D60

13KRG   D42

13KRG   D48

13KRG   D55

13KRG   D60

15KRG   D48

15KRG   D55

15KRG   D60

15KRG   D65

15KRG   D48

15KRG   D55

15KRG   D60

15KRG   D65

17KRG   D48

17KRG   D55

17KRG   D60

17KRG   D65

17KRG   D75

17KRG   D80

17KRG   D48

17KRG   D55

17KRG   D60

17KRG   D65

17KRG   D75

17KRG   D80

19KRG   D48

19KRG   D55

19KRG   D60

19KRG   D65

19KRG   D75

19KRG   D80

19KRG   D48

19KRG   D55

19KRG   D60

19KRG   D65

19KRG   D75

19KRG   D80

21KRG   D80

21KRG   D90

21KRG   D100

21KRG   D80

21KRG   D90

21KRG   D100

24KRG   D80

24KRG   D90

24KRG   D100

24KRG   D80

24KRG   D90

24KRG   D100

27KRG   D120max

29KRG   D135max

34KRG   D150max

17KRG3 - D48

17KRG3 - D55

17KRG3 - D60

17KRG3 - D65

17KRG3 - D75

17KRG3 - D80

19KRG3 - D48

19KRG3 - D55

19KRG3 - D60

19KRG3 - D65

19KRG3 - D75

19KRG3 - D80

21KRG3 - D80

21KRG3 - D90

21KRG3 - D100

24KRG3 - D80

24KRG3 - D90

24KRG3 - D100

27KRG3 - D120

29KRG3 - D135

34KRG3 - D150

46KRG3 - D180
