液动旋转堰门截流井设计

旱天正常状态下，雨量计未检测到雨量信号，液动旋转堰门保持关闭状态;

箱涵积水通过潜污泵提升至湖泊，直至排空积水。降雨时，雨量计检测到雨量信号，当堰门前液位到达0.85m，井内液位高于外河水位时，液动旋转堰门保持开启状态，雨水排河。持续降雨时，雨水可通过堰门顶部溢流口处溢流，作为行洪补充。当降雨结束且20分钟(设定值，可调) 内雨量计无新增雨量时，液动旋转堰门关闭，恢复至旱天状态。

1、技术性能及功能

液动旋转闸是主要用来截留蓄水、控制排水流量和调节上游水位。其主要功能及性能是:

1)根据液位计提供的闸门前后水位，控制系统通过液压缸实现闸门的开启和关闭。

2) 通过液位计和限位开关，控制闸门的拦蓄高度，可实现截留蓄水、控制排水量和调节上游水位等功能。

3) 由PLC统一控制，可以实时调节拦蓄水位。

2、结构与要求

(1) 结构组成要求

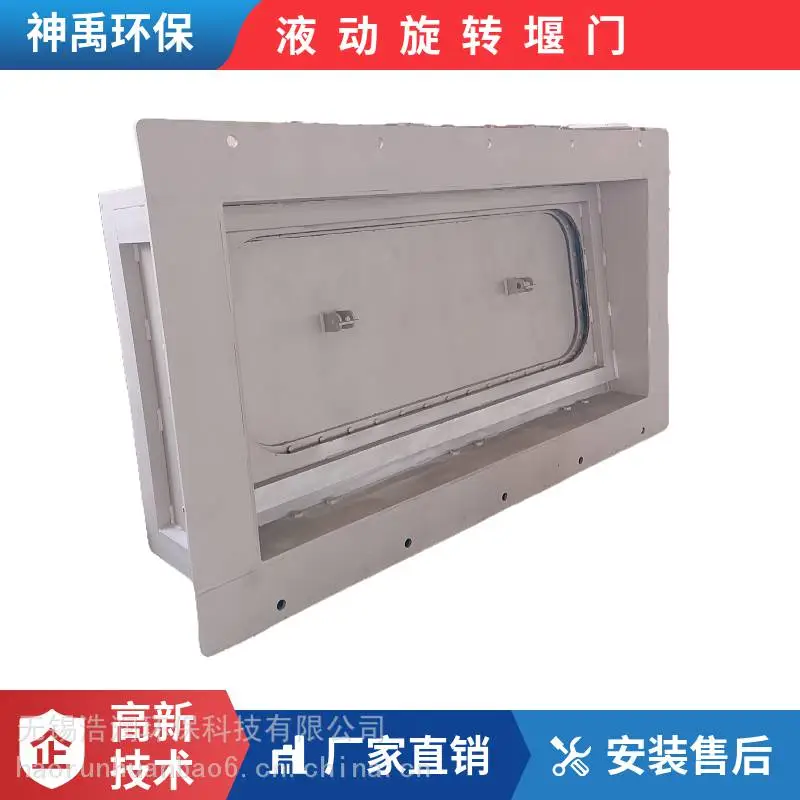

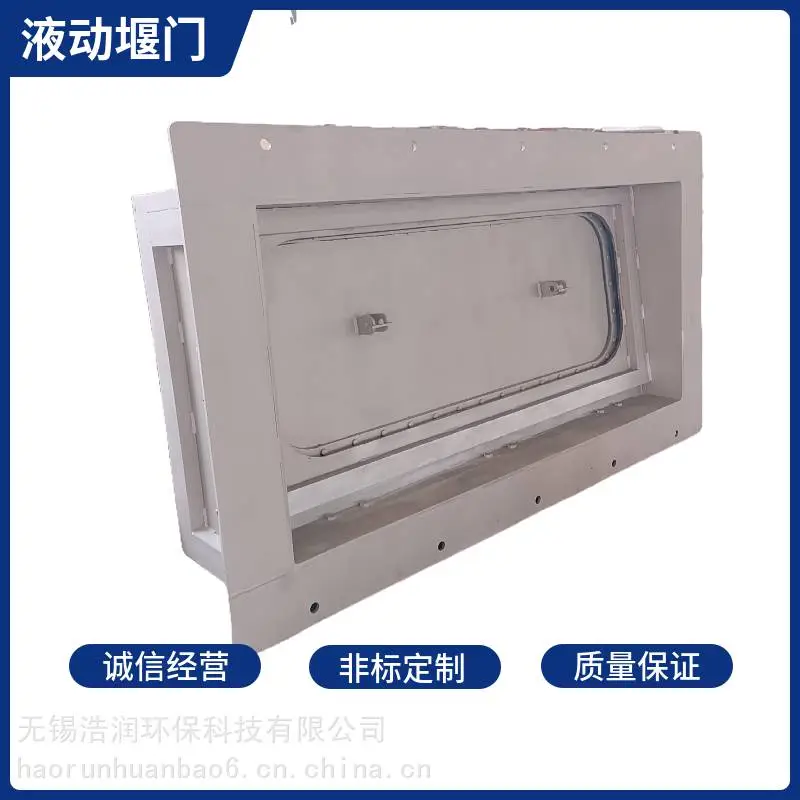

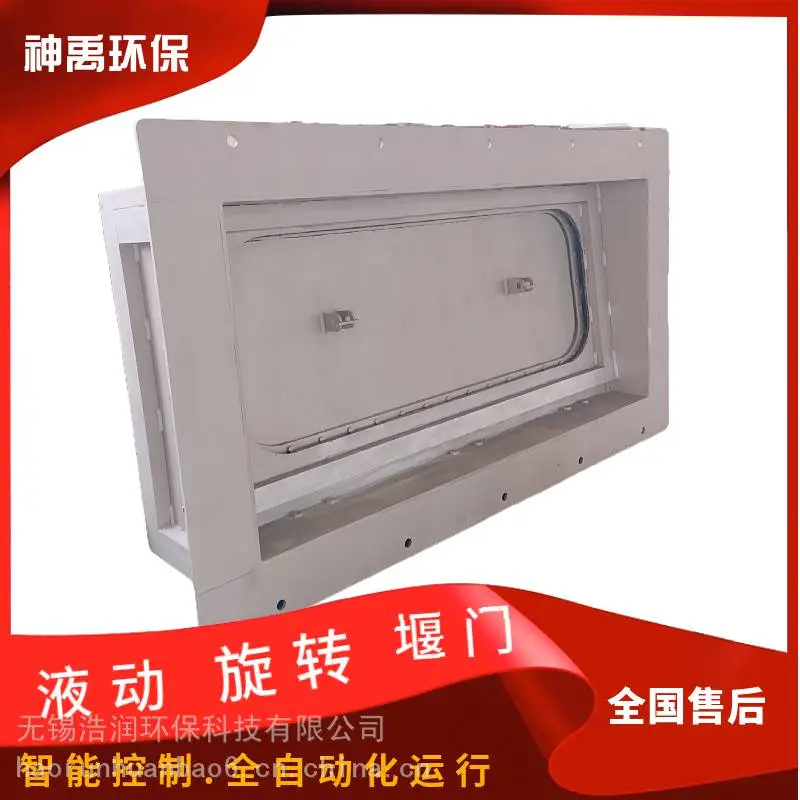

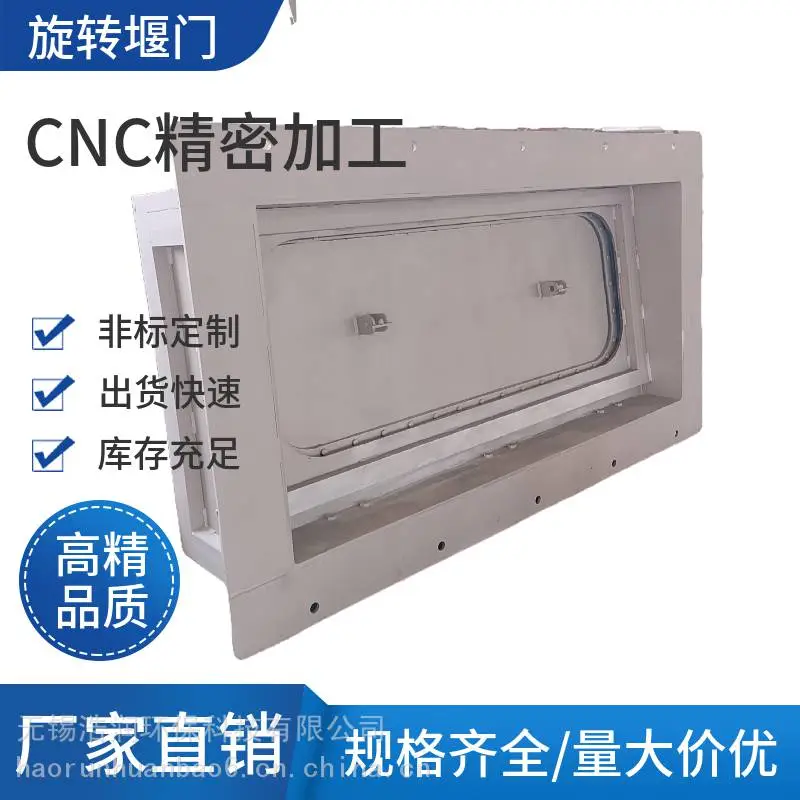

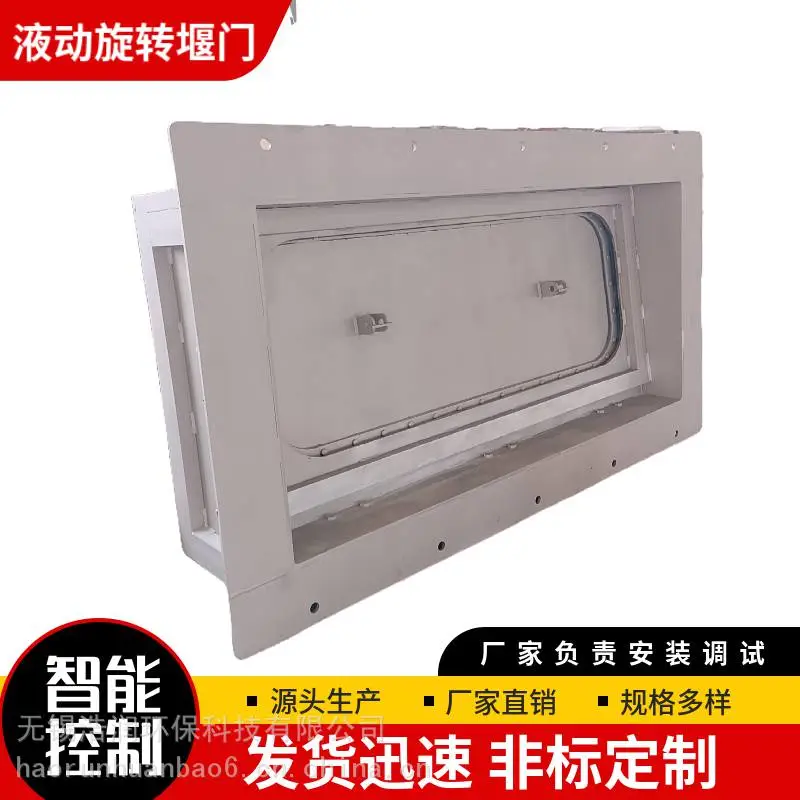

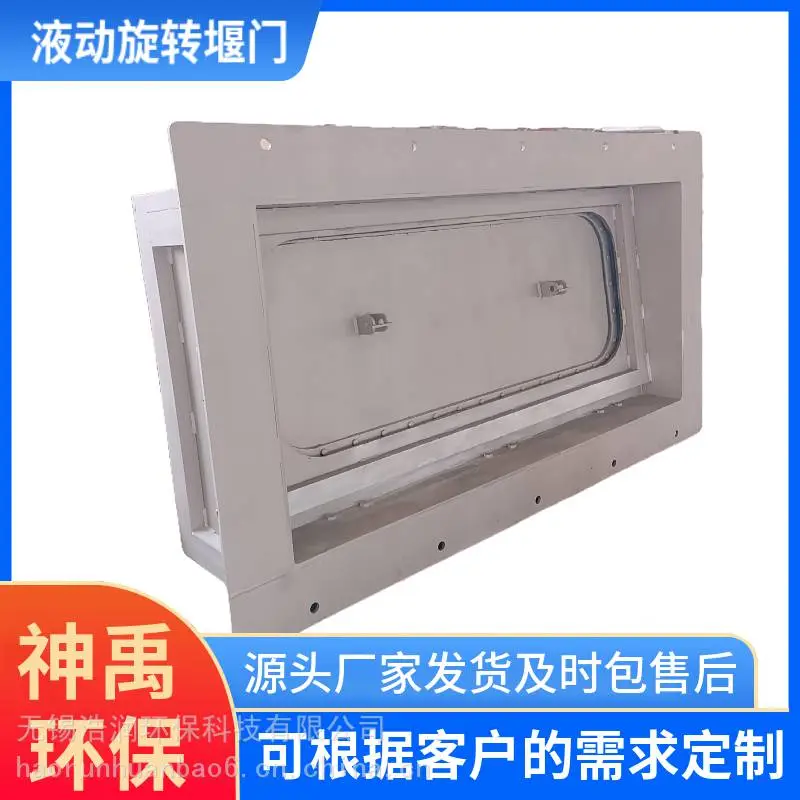

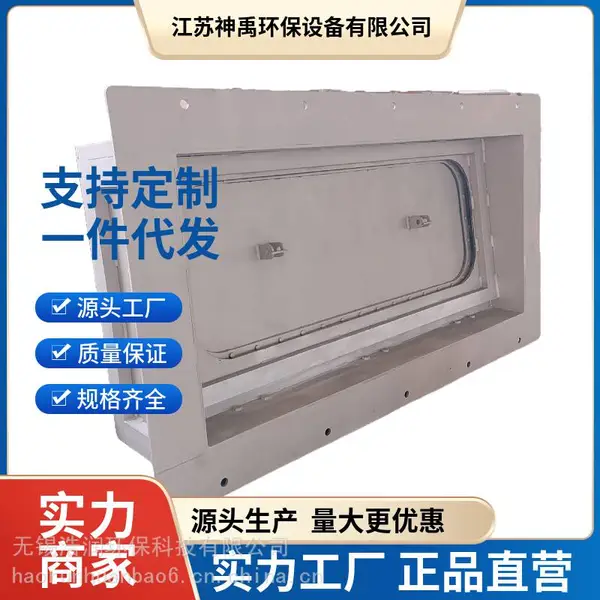

液动旋转闻主要是由闸板、液***、液压缸、液压缸支座、滑动板、密封条、所有连接紧固件、化学错栓等构成的一体化设备

2) 闸门焊件结构与要求

焊件结构要求:闸门由不锈钢板焊接而成，满足《GBT 14173-2008 水利水电工程钢闸门制造、安装及验收规范》要求制作。闸门有足够的强度，***在储存.运输、操作、使用等情况下不会弯曲变形，所有结合部分和滑动表面都是机械加工面，闸门带有水封橡胶，以确保密封。

(3) 转轴支座、液压缸支座

所有支座由不锈钢机械加工而成，进行过强度验算，满足使用要求。所有支座表面干净无毛刺，无利边利角。所有支座方便安装定位，具有一定的同轴同心要求，在使用过程中不卡塞，不变形。

(4) 耳板、吊环

耳板与吊环考虑吊装过程中的动载系数，进行过强度验算，安全系数足够大满足吊装强度要求。

3、防腐要求

全部材料适用于雨污水的腐蚀环境，未经保护或非防腐材料按一般技术要求进行处理。

4、主要零部件材料

制造液动旋转闸的全部材料完全适用于雨污水腐蚀环境。

5、电气及自控系统要求

1) 电气控制系统

电气箱体满足户外使用的要求，防护等级为IP55，带防雷装置。电控箱内留PLC接口以实现中央集中控制。

2) 液压站相关参数

额定电压:3X380VAC + N + PE

系统油压:16MPa

控制油路:两路油缸

控制系统: PLC

系统操作模式:本地柜控、远程监控(应结合管养部门的调度中心，完善配套相应的远程监控系统，以无人值守的方式配套远程监控系统)

信号输出: 全开信号、全关信号、液压故障信号、阀位信号

6、控制原理

(1)早天正常状态下，雨量计检测到雨量信号，液动族转门保持关闭态，积水通过潜污提升至潮直至排空积水。

(2)降雨时，雨量计检测到雨量信号，当堰门前液位到达0.85m，井内液位高于外河水位时，液动族转门保持开启状态，雨水排河。

(3)持续降雨时，面水可通过堰门顶部溢流口处溢流，作为行洪补充。

(4)当降雨结束且20分钟(定，可调)内南量计无新增雨量时，液动转门关，复至早天态

(5)井内配置高清摄头，随时控水及设运行状态
