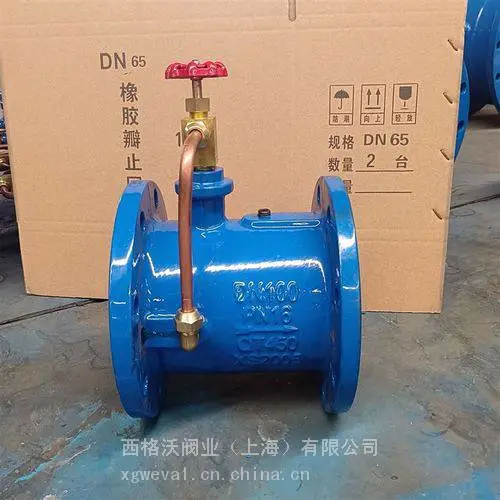

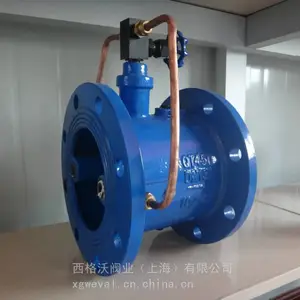

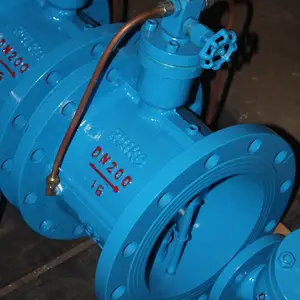

西格沃阀业HH49型微阻缓闭蝶式止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀(微量调节阀)组成。其原理主要依靠进口介质的推力作用，将两块阀瓣平稳推开。在此同时，进口的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消除静音作用。

2、HH49X微阻缓闭蝶式止回阀参数：

型号

HH46X    HH48X  HH49X

公称压力

1.0~2.5MPa

公称通径

DN40~DN1400

适用介质

水，清水，海水，污水

零件

阀体，阀盖

铸钢，铸铁，球磨铸铁

阀板

铝青铜

弹簧

不锈钢

膜片压板

橡胶

3、HH49X微阻缓闭蝶式止回阀特点：

1、浙江金钛泵阀生产的HH49型微阻缓闭蝶式止回阀体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。

2、缓闭系统性能优良，不受管道中介质的影响，阀 瓣先速关后缓闭，可防止破环性水锤。

3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。

4、橡胶缓冲，启闭平稳，无震动，无噪音。
