Pulse Rider系列 高速脉冲发生器

Pulse Rider系列是一系列高 质量具有快速上升时间的脉冲发生器，可提 供优 质的脉冲信号并且易于使用的触摸屏显示界面（SimpleRider?）。 脉冲的产生仅需几次触摸即可。 其创新的硬件架构提 供了生成多个脉冲序列的可能性，例如双脉冲、三脉冲或四脉冲，具有完 全独 立的定时参数。

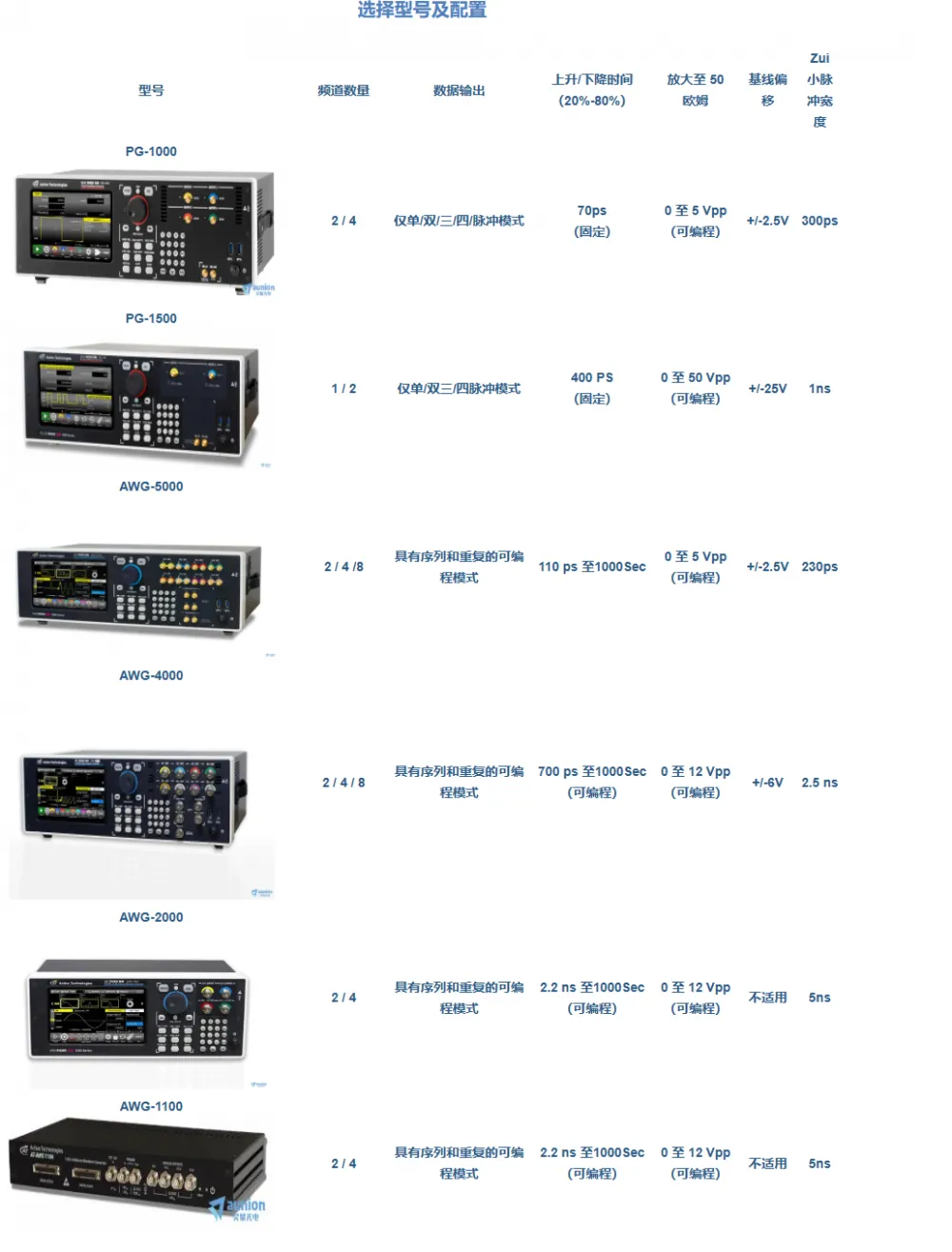

高速脉冲发生器能够产生具有快速上升和下降时间以及高压幅度的高带宽脉冲。PG-1000 提供 5 Vpp 脉冲幅度和 70 ps 的上升和下降时间。快速脉冲发生器能够产生具有快速上升和下降时间以及高压幅度的高带宽脉冲。

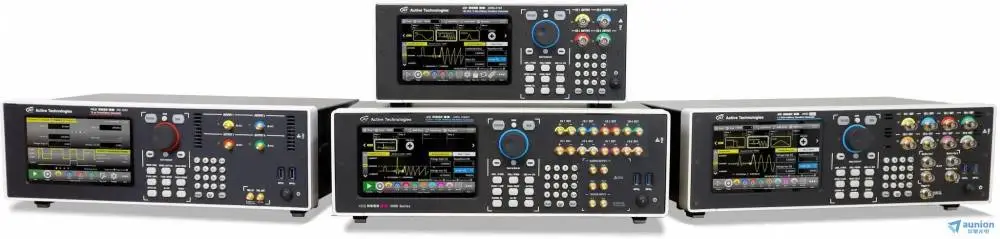

系统的模块化结构允许在紧凑的外形中构建Multi通道脉冲发生器。

Active Technologies脉冲发生器可用于设置连续或触发的脉冲流，并提 供灵活 性，以解 决挑 战性的应用，例如：

应用物理

自动化测试

微波

调制器

无线通信

医 学和化学等

组合：

快速边缘生成

出 色的动态范围

易于使用的用户界面

在大型实验领域完 美进行，例如：

对撞机

激光调制

探测器

剥离硅仿真

雷达或声纳系统与这些发生器Perfect匹配，可以更好地测试和验证复杂的探测系统。

主动技术快速脉冲发生器解决方案允许产生亚纳秒脉冲以及高 达 24V 的宽幅度脉冲。

脉冲发生器 – 主要特性

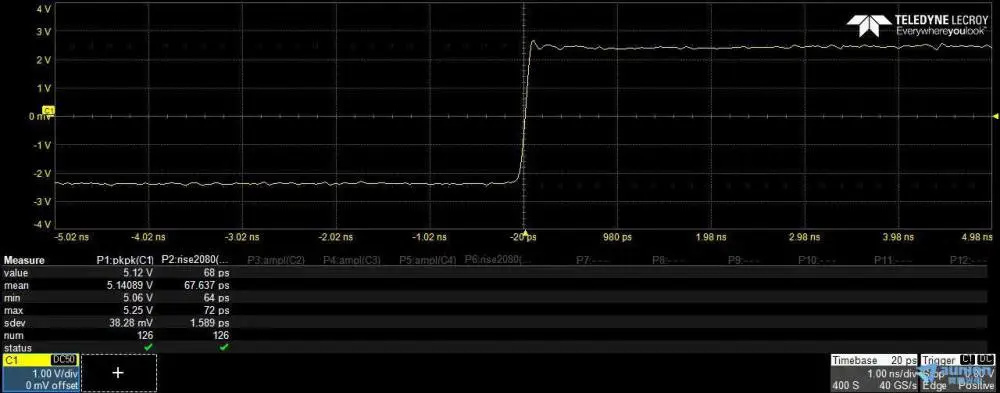

快速脉冲发生器：70 ps 上升/下降时间 @ 5Vpp

实验领域：对撞机、激光调制、探测器和条状硅仿真。

双脉冲、三脉冲、四脉冲模式

亚纳秒脉冲生成

高 端的研究、雷达和激光雷达应用

PulseRider PG脉冲发生器应用

半导体测试

激光应用

透地雷达(GPR) 测试

脉冲激光二 极 管驱动器

快速电光调制器

测试多个脉冲

可以将多个脉冲组合在一起获得双脉冲、三脉冲和四脉冲，这在半导体测试、雷达设计和激光/光学实验中非常有用。使用此功能，您可以创建频***达800 MHz的类时钟信号。

雷达设计和测试

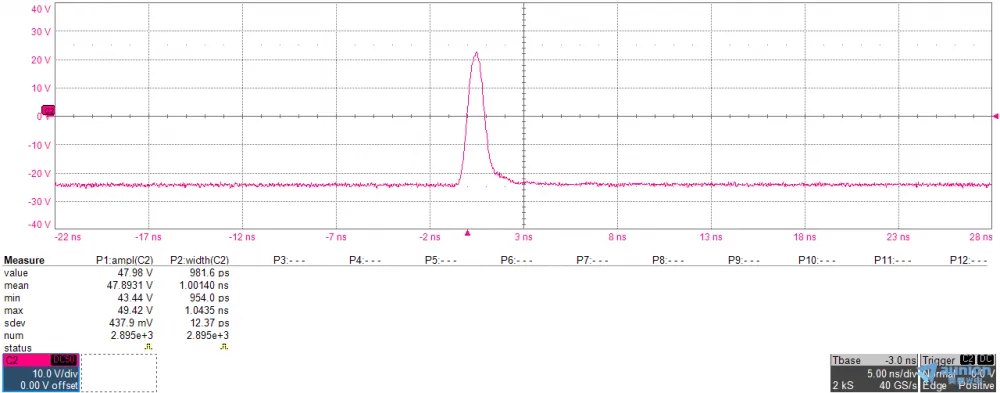

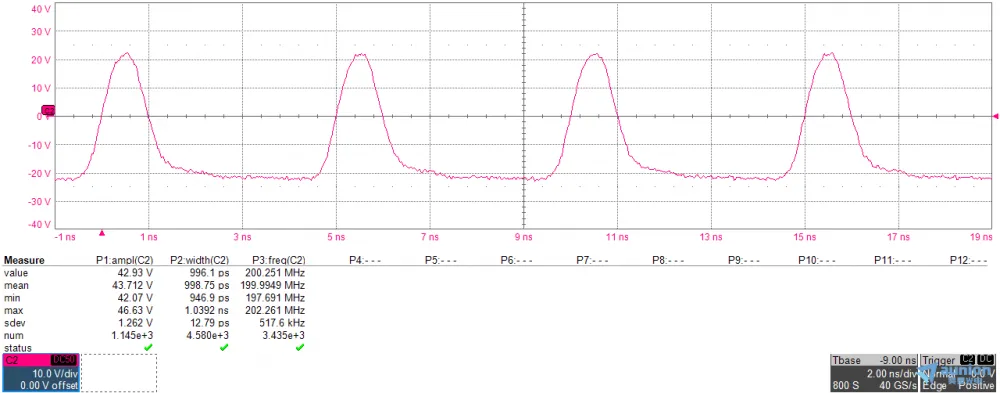

Active Technologies Pulse Rider 系列脉冲发生器允许使用图形界面和触摸屏显示轻松创建具有不同脉冲宽度，重复率和幅度的脉冲。透地雷达 (GPR) 是一种物探方法，它使用雷达脉冲对地下进行成像。透地雷达的性能主要由脉冲发生器决定，并通过分辨率、探测距离等来进行评估，具有窄宽度、高重复频率和高幅度的脉冲通常会带来更 好的分辨率。可以产生高 达 50 Vpp 的脉冲，宽度为 1 ns，zui大重复频率为 400 MHz。

半导体应用

应用于非易失性RAM的新技术每天都需要更 快的脉冲:Active technologies Pulse Rider的过渡时间低于70 ps，幅度高 达5 Vpp，时间分辨率为10 ps，垂直分辨率为10 mV，是满 足这些要求。
