用途

JL系列静态电流继电器(以下简称本继电器)用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间快，返回系数高、整定直观方便、范围宽，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用，工作范围大，从100-300V均能可靠工作

JL系列静态电流继电器分为三个系列 :JL-10、20、30分别替代 DL-10、DL-20DL-30 等系列电磁型电流继电器。系列静态电流继电器采用拨码开关整定电流值，整定范围为0.1-99.9A，改变整定值无需校验，整定范围宽，有利于用户压缩库存品种。

工作原理

本继电器为静态型继电器，采用进口集成电路构成。被测量的交流电流I~经隔离变流器后，在其次级得到与被测、电流成正比的电压Ui，经定值整定后进行整流，整流后的脉冲电压经减波器波，得到与U成正比的直流电压U0，在电平检测中U0与直流参考电压Ue进行较若直流电压Uo 低于参考电压，电平检测器输出正信号，驱动出口继电器，继电器处于动作状态，反之 若直流电压Uo 高于参考电压Ue电平检测器输出负信号，本继电器处于不动作状态。

技术参数

交流回路功耗:小于0.5VA(交流额定值***时)

整定误差

a、在整定值范围内，整定平均误差的值不大于3%，平均误差=( 5次测量平均值-整定值)整定值x***.

b、在基准条件下，同一整定值上测量的5次动作值的值和最小值应不大于4%。

c、在-10°C~50°C的温度下，任一整***误差的值应不大于整定值的5%。

d、在辅助电压80~110%变化范围内，任一整定值整定误差的值应不大于4%

动作时间1.1倍整定值的动作时间不大于30ms;2倍整定值的动作时间不大于20ms。

返回系数:0.90~0.95。

返回时间:不大于27ms。

JL系列电流继电器型号：

电流继电器JL-31          电流继电器JL-31C/1

电流继电器JL-31A        电流继电器JL-31/B

电流继电器JL-32BP      电流继电器JL-22

电流继电器JL-21          电流继电器JL-21B

电流继电器JL-23          电流继电器JL-11

电流继电器JL-11/2G    电流继电器JL-11C

电流继电器JL-13          静态过流继电器JL-11/2GX

电流继电器JL-6A/1      电流继电器JL-43

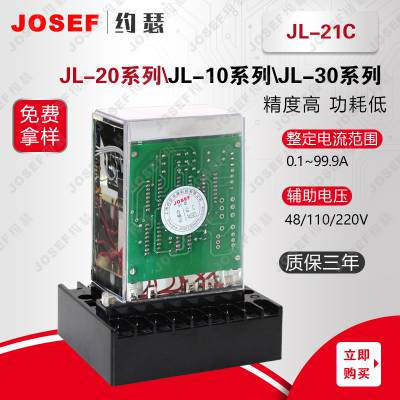

电流继电器JL-21C        电流继电器JL-21A

过电流继电器XJL-51
