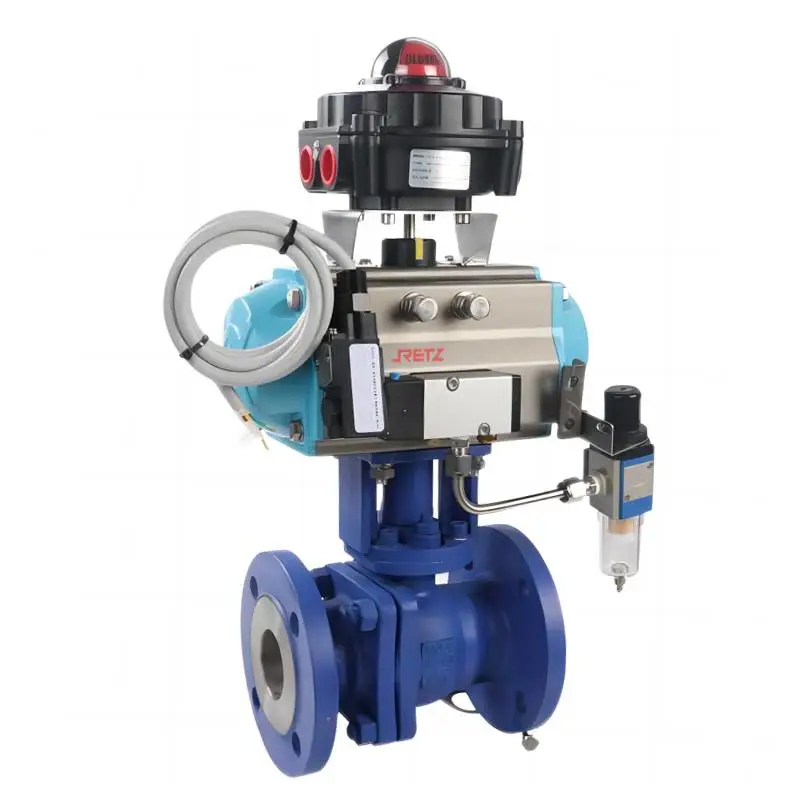

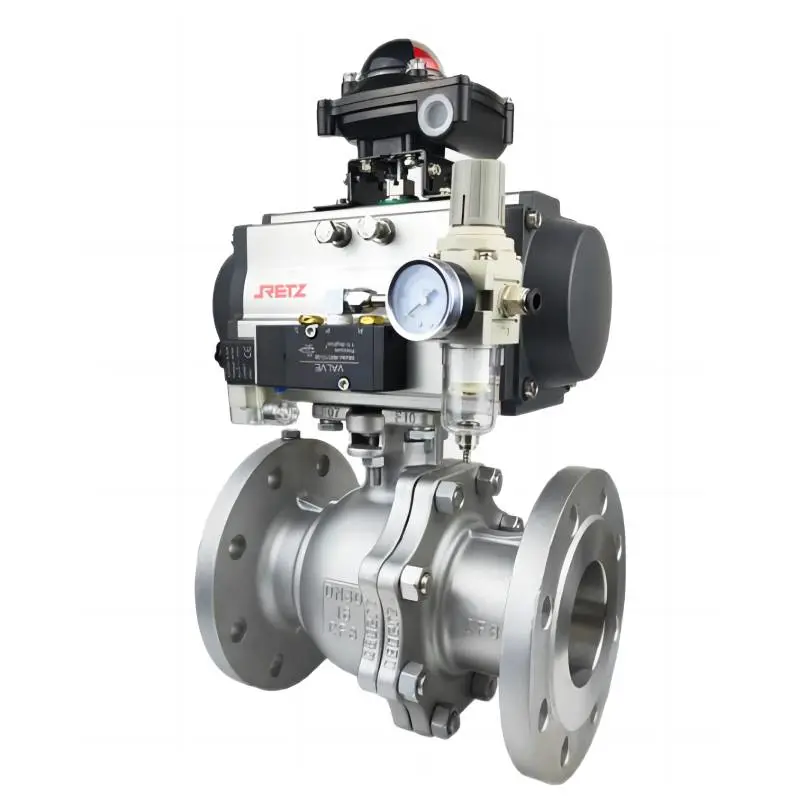

进口气动硬密封球阀采用高精度气动执行器及精铸球阀组成。配有行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。适合于介质是粘稠、含颗粒、纤维性质的场合。The pneumatic hard sealed ball valve is composed of high-precision pneumatic actuator and precision cast ball valve. Equipped with a travel limit switch, solenoid valve, pressure reducing valve, and a 0.4-0.7MPa air source, it can achieve switch operation and send two pairs of passive contact signals to indicate the opening and closing of the valve. Suitable for situations where the medium is viscous, contains particles, or has fiber properties

进口气动硬密封球阀产品特点

（1）流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。

（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。

（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。

（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。

（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

进口气动硬密封球阀执行器参数

供气压力：0.4～0.7MPa

气源接口：G1/4"、G1/8"、G3/8"、G1/2"

环境温度：-30～+70℃

作用形式：单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

          双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

可在顶部、底部安装手动操作机构。

齿轮式双活塞，输出力矩大，体积小。

气缸选用铝金材料，重量轻、外形美观。

齿条式连接可调节开启角度、额定流量。

标准连接为产品的安装更换提供了方便。

执行器可选带电讯号反馈指示及各类附件以实现自动化操作（可选防爆）。

两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

可配附件：定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

进口气动硬密封球阀技术参数

公称通径DN(mm)：15-200

公称压力(MPa)：PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB

允许压差(MPa)：≤公称压力

阀体形式：两段式铸造球阀

连接形式：法兰式、焊接式

阀芯形式："O"型球形阀芯

密封填料：V型聚四氟乙烯填料、柔性石墨填料等

流量特性：近似快开型

动作范围：0～90°

泄露量Q：按GB/T4213-92，小于额定KV0.01%

可调范围：250：1、350：1

控制方式：开关型(开关两位控制)、调节型(4～20mA控制)
