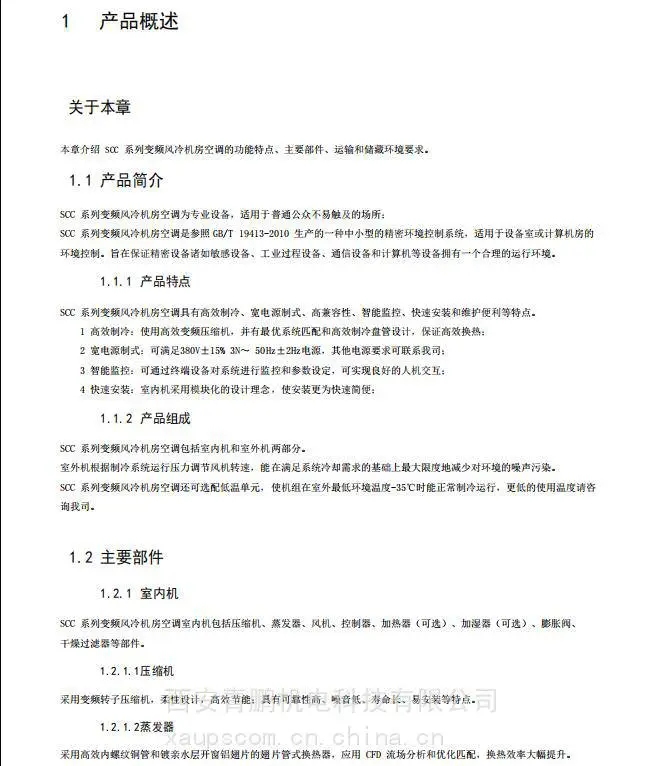

山特城堡SCC系列全变频小型机房空调SCC008-020产品介绍：

山特城堡SCC系列全变频小型机房空调SCC008-020为制冷设备，适用于普通公众不易触及的场所；山特城堡SCC系列全变频小型机房空调SCC008-020是参照GB/T 19413-2010生产的一种中小型的环境控制系统，适用于设备室或计算机房的环境控制。旨在***设备诸如敏感设备、工业过程设备、通信设备和计算机等设备拥有一个合理的运行环境。场景应用于中小型计算机房、模块化数据机房、设备间、配线间、UPS间、办公楼、通讯基站间、轨道交通站点机房、实验室、检测室、恒温恒湿储藏室、酒店、船舶、海洋开发、化工、矿山、轻纺、食品、学校、冶金、医药。

山特城堡SCC系列全变频小型机房空调SCC008-020产品特点：

山特SCC系列变频风冷机房空调具有高效制冷、宽电源制式、高兼容性、智能监控、快速安装和维护便利等特点。

1、高效制冷：使用高效变频压缩机，并有***系统匹配和高效制冷盘管设计，***高效换热；

2、宽电源制式：可满足380V±15% 3N～ 50Hz±2Hz电源，其他电源要求可联系我司；

3、智能监控：可通过终端设备对系统进行监控和参数设定，可实现良好的人机交互；

4、快速安装：室内机采用模块化的设计理念，使安装更为快速简便；

山特城堡SCC系列全变频小型机房空调SCC008-020十五大主要部件：

·室内机

SCC系列变频风冷机房空调室内机包括压缩机、蒸发器、风机、控制器、加热器（可选）、加湿器（可选）、膨胀阀、

干燥过滤器等部件。

·压缩机

采用变频转子压缩机，柔性设计，高效节能；具有可靠性高、噪音低、寿命长、易安装等特点。

·蒸发器

采用高效内螺纹铜管和镀亲水层开窗铝翅片的翅片管式换热器，应用CFD流场分析和优化匹配，换热效率大幅提升。

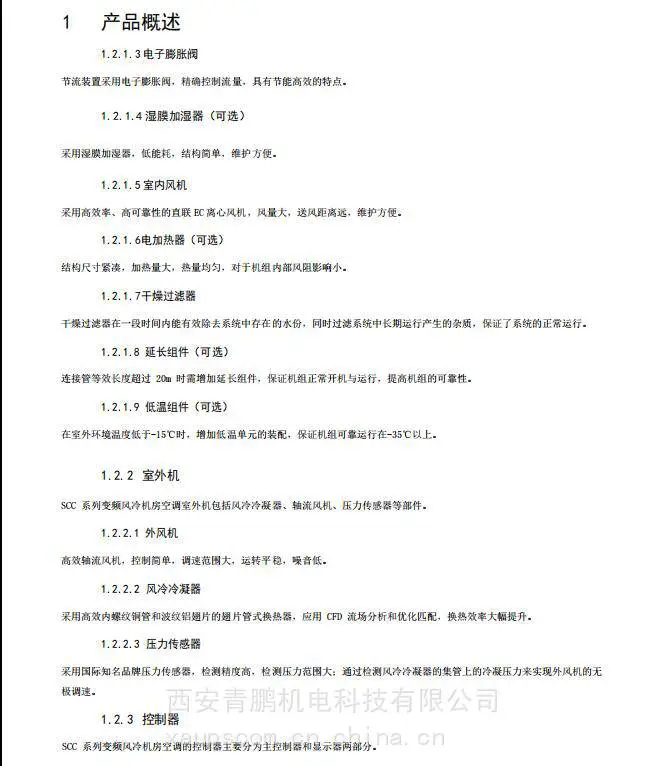

·电子膨胀阀

节流装置采用电子膨胀阀，***控制流量，具有节能高效的特点。

·湿膜加湿器（可选）

采用湿膜加湿器，低能耗，结构简单，维护方便。

·室内风机

采用高效率、高可靠性的直联EC离心风机，风量大，送风距离远，维护方便。

·电加热器（可选）

结构尺寸紧凑，加热量大，热量均匀，对于机组内部风阻影响小。

·干燥过滤器

干燥过滤器在一段时间内能有效除去系统中存在的水份，同时过滤系统中长期运行产生的杂质，***了系统的正常运行。

·延长组件（可选）

连接管等效长度超过20m时需增加延长组件，***机组正常开机与运行，提高机组的可靠性。

·低温组件（可选）

在室外环境温度低于-15℃时，增加低温单元的装配，***机组可靠运行在-35℃以上。低温组件主要由单向阀、电磁阀、储液罐及管路、钣金组成.

·室外机

SCC系列变频风冷机房空调室外机包括风冷冷凝器、轴流风机、压力传感器等部件。

·外风机

高效轴流风机，控制简单，调速范围大，运转平稳，噪音低。

·风冷冷凝器

采用高效内螺纹铜管和波纹铝翅片的翅片管式换热器，应用CFD流场分析和优化匹配，换热效率大幅提升。

·压力传感器

采用***品牌压力传感器，检测精度高，检测压力范围大；通过检测风冷冷凝器的集管上的冷凝压力来实现外风机的无极调速。

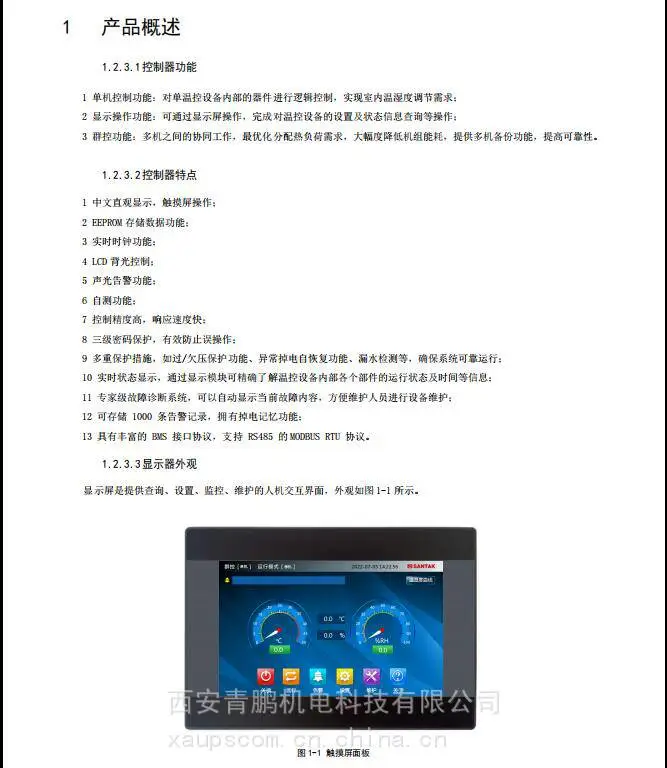

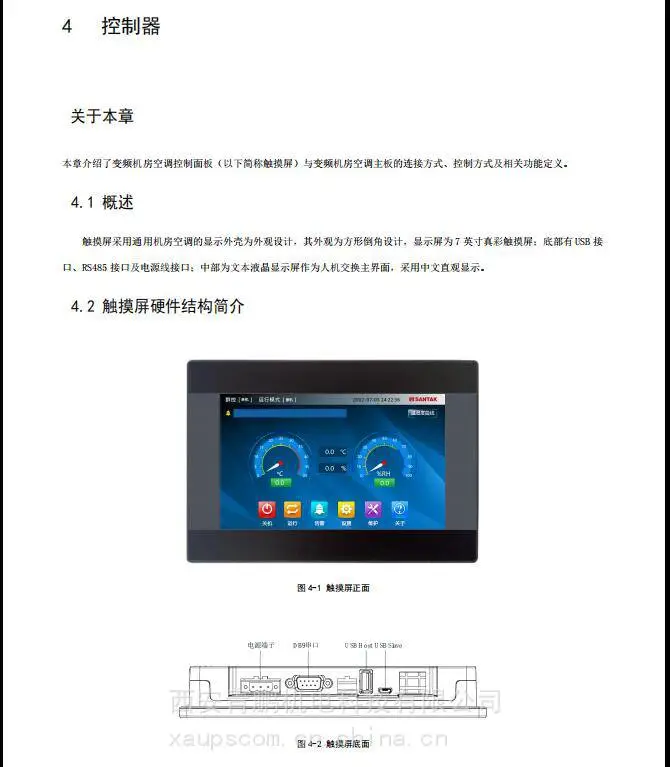

·控制器

SCC系列变频风冷机房空调的控制器主要分为主控制器和显示器两部分。

选配件型号表：

型号 说明 对应室内机型号 备注

DXF12B01 延长组件1 SCC008UCE2/PE2 含单向阀、电磁阀、电磁线圈

DXF14B01 延长组件2 SCC012UCE2/PE2 含单向阀、电磁阀、电磁线圈

DXF14B02 延长组件3 SCC020UCE2/PE2 含单向阀、电磁阀、电磁线圈

LT08A 低温组件1 SCC008UCE2/PE2

LT12A 低温组件2 SCC012UCE2/PE2

LT20A 低温组件3 SCC020UCE2/PE2

SCC008PJ 5m铜管安装包1 SCC008UCE2/PE2 含保温

SCC013PJ 5m铜管安装包2 SCC012UCE2/PE2 含保温

SCC020PJ 5m铜管安装包3 SCC020UCE2/PE2 含保温

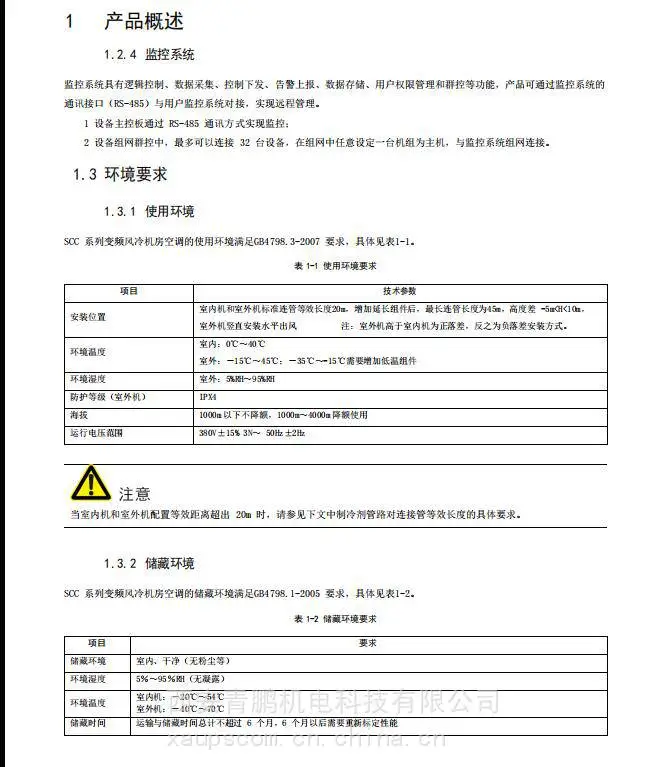

山特城堡SCC系列全变频小型机房空调SCC008-020使用环境要求：

SCC系列变频风冷机房空调的使用环境满足GB4798.3-2007要求。

项目     技术参数

安装位置

室内机和室外机标准连管等效长度20m，增加延长组件后，最长连管长度为45m，高度差 -5m

室外机竖直安装水平出风 注：室外机高于室内机为正落差，反之为负落差安装方式。

环境温度

室内：0℃～40℃

室外：－15℃～45℃；－35℃～-15℃需要增加低温组件

环境湿度 室外：5%RH～95%RH

防护等级（室外机） IPX4

海拔 1000m以下不降额，1000m～4000m 降额使用

运行电压范围 380V±15% 3N～ 50Hz±2Hz

储藏环境：

SCC系列变频风冷机房空调的储藏环境满足GB4798.1-2005要求。

项目     要求

储藏环境 室内、干净（无粉尘等）

环境湿度 5％～95％RH（无凝露）

环境温度 室内机：－20℃～54℃；室外机：－40℃～70℃

储藏时间 运输与储藏时间总计不超过6个月，6个月以后需要重新标定性能

山特城堡SCC系列全变频小型机房空调SCC008-020连接冷凝排水管（室内机）：

机组出厂前，厂家已预留冷凝排水口，并将冷凝排水管（内径19mm，壁厚3mm）与排水口进行连接，装机时需将机组的冷凝排水管与现场排水总管连接（或引到附近地漏），并用D25×15mm（内径×宽度）的喉箍固定牢靠，若现场的排水总管被3台及以上机组共用，总管的内径最小应为40mm。

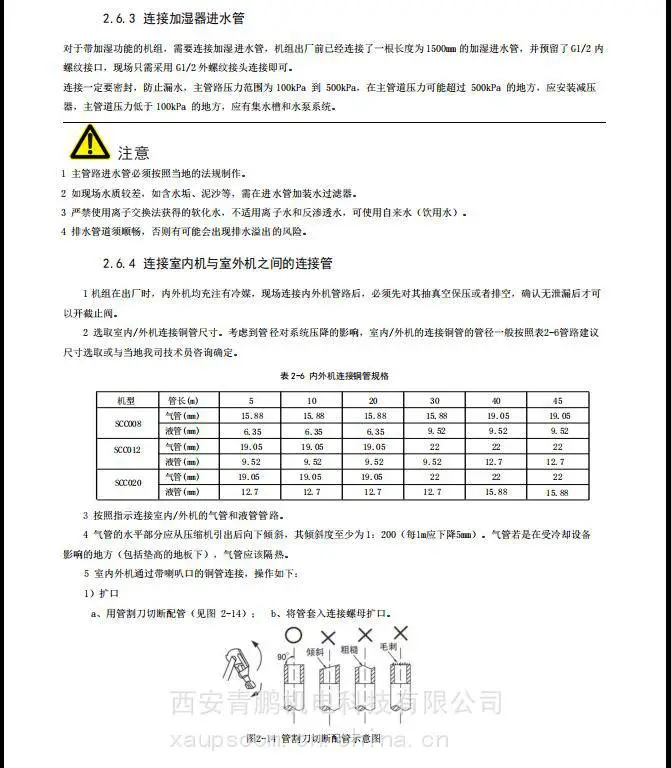

连接加湿器进水管：

对于带加湿功能的机组，需要连接加湿进水管，机组出厂前已经连接了一根长度为1500mm的加湿进水管，并预留了G1/2内螺纹接口，现场只需采用G1/2外螺纹接头连接即可。连接一定要密封，防止漏水，主管路压力范围为100kPa到500kPa，在主管道压力可能超过500kPa的地方，应安装减压器，主管道压力低于100kPa的地方，应有集水槽和水泵系统。1.主管路进水管必须按照当地的法规制作。

2.如现场水质较差，如含水垢、泥沙等，需在进水管加装水过滤器。

3.严禁使用离子交换法获得的软化水，不适用离子水和反渗透水，可使用自来水（饮用水）。

4.排水管道须顺畅，否则有可能会出现排水溢出的风险。连接室内机与室外机之间的连接管：

1.机组在出厂时，内外机均充注有冷媒，现场连接内外机管路后，必须先对其抽真空保压或者排空，确认无泄漏后才可以开截止阀。

2.选取室内/外机连接铜管尺寸。考虑到管径对系统压降的影响，室内/外机的连接铜管的管径尺寸选取或与当地我司技术员咨询确定。3.气管的水平部分应从压缩机引出后向下倾斜，其倾斜度至少为 1：200（每1m应下降5mm）。气管若是在受冷却设备影响的地方（包括垫高的地板下），气管应该隔热。

安装管路及连接:

a）低温组件应靠近室内机安装，安装位置应便于走管，并用螺钉紧固；

b）低温组件标准接口为9.52mm，若需接6.35mm、12.7mm铜管，需配相应尺寸转接头。

追加制冷剂后会导致系统中冷冻油稀释，影响冷冻油的润滑和冷却效果，因此需要从压缩机吸气口处的针阀追加冷冻油，建议提前计算好冷冻油的追加量，抽完真空后直接追加冷冻油。

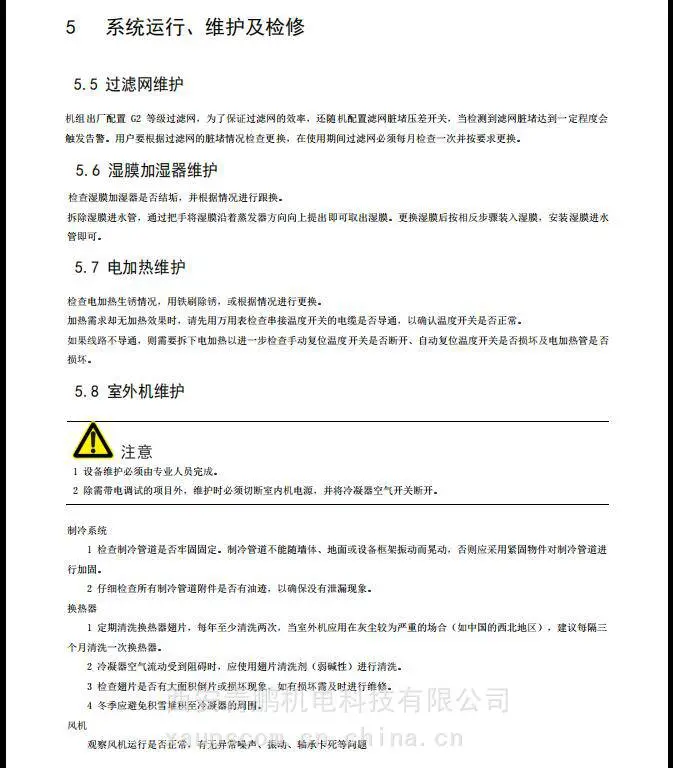

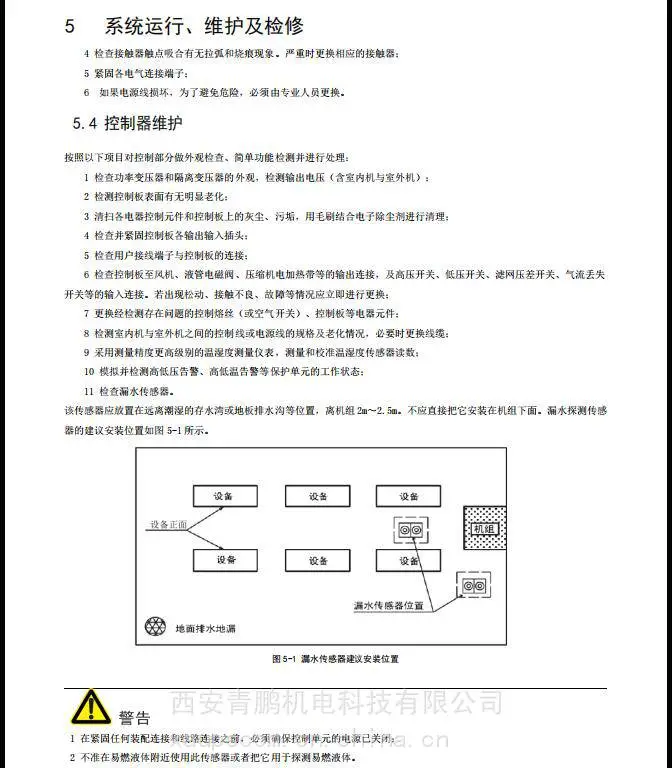

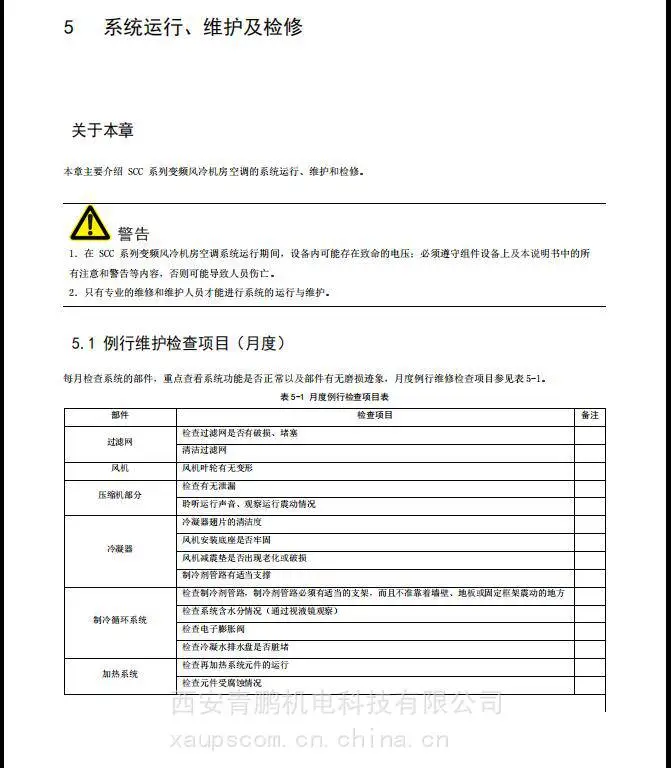

山特城堡SCC系列全变频小型机房空调SCC008-020系统运行、维护及检修：

部件 检查项目 备注

过滤网

检查过滤网是否有破损、堵塞

清洁过滤网

风机

风机叶轮有无变形

轴承有无磨损

检查并紧固电路接头

压缩机

检查有无泄漏

聆听运行声音、观察运行震动情况

检查并紧固电路接头

冷凝器

冷凝器翅片的清洁度

风机安装底座是否牢固

风机减震垫是否出现老化或破损

制冷剂管路有适当支撑

检查并紧固电路接头

检查水系统是否渗露

制冷循环系统

检查制冷剂管路，制冷剂管路必须有适当的支架，而且不准靠着墙壁、地

板或固定框架震动的地方。

检查系统含水分情况（通过视液镜观察）

检查电子膨胀阀

检查是否需要添加制冷剂（通过视液镜观察）

加热系统

检查再热系统元件的运行

检查元件受腐蚀情况

检查并紧固电路接头

加湿器

检查排水管有无堵塞

检查矿物质沉积物

检查并紧固电路接头

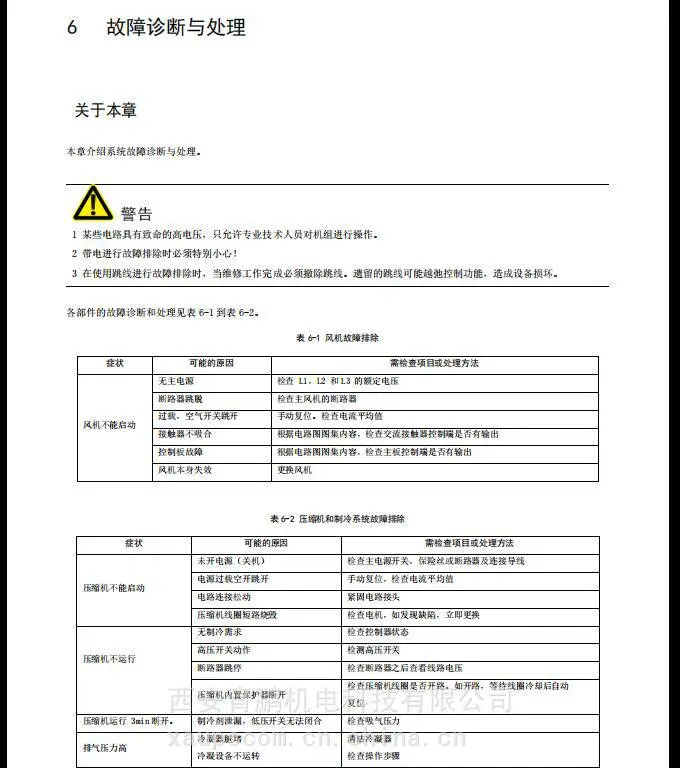

山特城堡SCC系列全变频小型机房空调SCC008-020风机故障排除：

症状 可能的原因 需检查项目或处理方法

风机不能启动

无主电源 检查L1，L2和L3的额定电压

断路器跳脱 检查主风机的断路器

过载，空气开关跳开 手动复位。检查电流平均值

接触器不吸合 根据电路图图集内容，检查交流接触器控制端是否有输出

控制板故障 根据电路图图集内容，检查主板控制端是否有输出

风机本身失效 更换风机

压缩机和制冷系统故障排除：

症状 可能的原因 需检查项目或处理方法

压缩机不能启动

未开电源（关机） 检查主电源开关，保险丝或断路器及连接导线

电源过载空开跳开 手动复位，检查电流平均值

电路连接松动 紧固电路接头

压缩机线圈短路烧毁 检查电机，如发现缺陷，立即更换

压缩机不运行

无制冷需求 检查控制器状态

高压开关动作 检测高压开关

断路器跳停 检查断路器之后查看线路电压

压缩机内置保护器断开

检查压缩机线圈是否开路。如开路，等待线圈冷却后自动

复位

压缩机运行 3min 断开。 制冷剂泄漏，低压开关无法闭合 检查吸气压力

排气压力高

冷凝器脏堵

冷凝设备不运转

清洁冷凝器

检查操作步骤

制冷剂充注量过多 检查过冷度是否过高

排气压力低

制冷剂泄漏 查漏并进行维修及添加制冷剂

室外风机转速控制器故障，输出

电压一直是满载电压，不随冷凝压

力的改变而改变

如发现缺陷，立即更换转速控制器

吸气压力低或回液

系统内的制冷剂不足 检查有无泄漏，进行维修及添加制冷剂

空气过滤网太脏 更换过滤网

干燥过滤器堵塞 更换过滤器

电子膨胀阀元件有缺陷 更换电子膨胀阀

空气气流分配不好 检查送风、回风系统

冷凝压力过低 检查冷凝器故障

压缩机噪音过大

回液 参见“吸气压力低或回液”的处理方法

润滑油损失导致轴承磨损 添加润滑油

压缩机或管路固定松动 紧固固定夹

压缩机运转过热

压缩比过高

检查高压和低压开关的设置，检查冷凝器是否被堵塞

检查所有蒸发器及冷凝器风扇是否正常运行

吸气温度过高 调节电子膨胀阀或添加适量制冷剂

山特城堡SCC系列全变频小型机房空调SCC008-020加湿器的故障排除：

症状 可能的原因 需检查项目或处理方法

无加湿效果

未给注水

检查水源

检查加水电磁阀是否工作

检查进水管有无阻塞

无加湿需求 检查控制器状态

山特城堡SCC系列全变频小型机房空调SCC008-020加热系统的故障排除：

症状 可能的原因 需检查项目或处理方法

加热系统不运行，接触器不吸合 无加热需求

电加热过热保护器断开

检查控制器的状态

检查电加热过热保护器的状态

接触器吸合，无加热效果 加热器被烧坏

电加热主回路热熔断体断开

切断电源，用欧姆表检测加热器的电阻特性

切断电源，检查主回路热熔断体的状态

山特城堡SCC系列全变频小型机房空调SCC008-020告警输出列表：

室内机

电源故障 水浸报警 吸气温度传感器A故障 触摸屏通讯故障

相序错误 湿膜低水位报警 吸气温度传感器B故障 主板和扩展板通讯故障

风机n故障/气流丢失故障 水位开关故障 吸气压力传感器A故障 远程通讯故障

高压A保护 冷凝水高水位保护 吸气压力传感器B故障 EEPROM 故障

低压A保护 过滤网堵塞 风压差传感器故障 本地联网通讯故障

高压开关A故障 回风温度探头1故障 回风高温报警 室外机n通讯故障

低压开关A故障 回风温度探头2故障 回风低温报警 系统A变频器通讯故障

高压B保护 回风温度探头3故障 回风高湿报警 系统B变频器通讯故障

低压B保护 送风温度探头1故障 回风低湿报警 变频压机A频率异常

高压开关B故障 送风温度探头2故障 送风高温告警 变频压机B频率异常

低压开关B故障 送风温度探头3故障 送风低温告警 滤网维护

室外机参数设定错误 回风湿度探头故障 排气温度A过高 电表通讯故障

电加热保护 送风湿度探头故障 排气温度B过高 压机驱动选择错误

加湿保护 排气温度传感器A故障 蒸发压力A过低保护

烟雾报警 排气温度传感器B故障 蒸发压力B过低保护

室外机

冷凝压力传感器A故障 冷凝压力传感器B故障 风机故障保护 风机驱动通讯故障

风机驱动故障 室外环境温度探头故障
