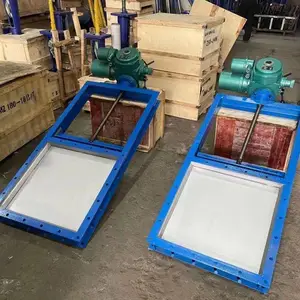

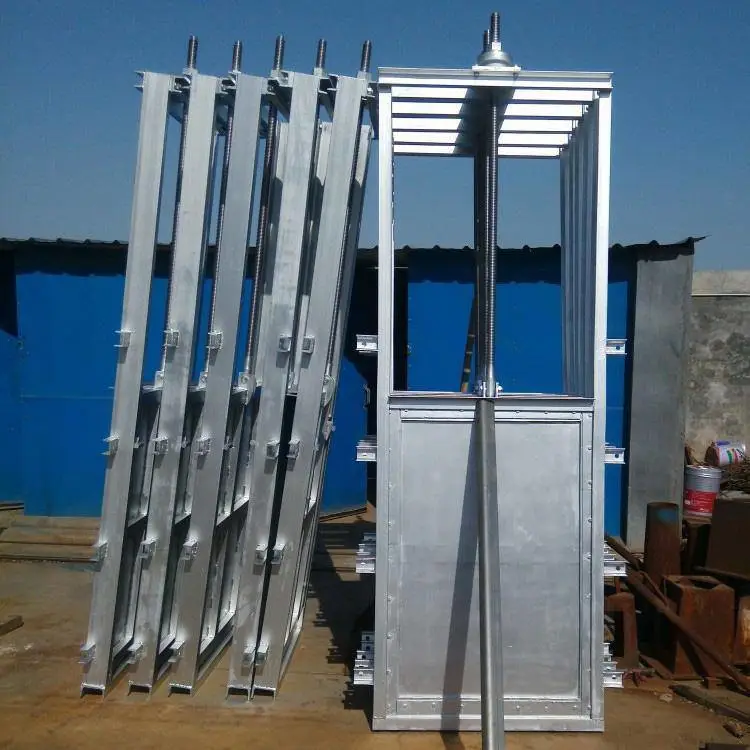

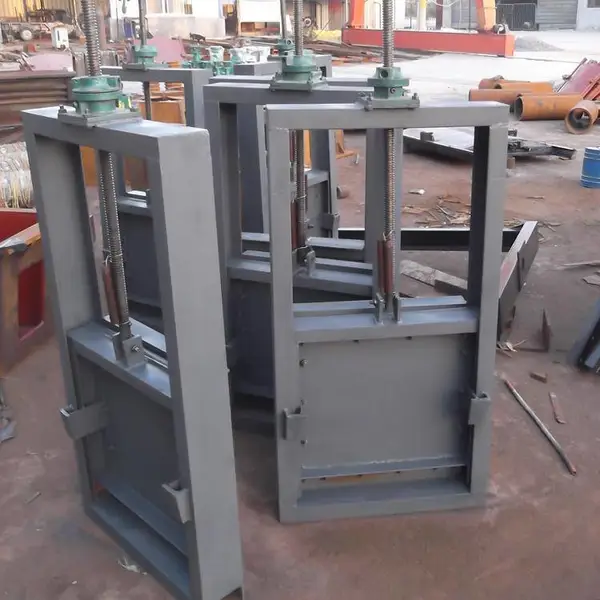

BQZM不锈钢渠道闸门

一、概述
渠道闸门产品型号：BQZM
渠道闸门产品规格：200*200-4000*4000
渠道闸门阀门压力：0.1MPa
渠道闸门适用介质：污水、海水、清水对用在水渠中的系列不断改良产品工作性能，使得***产品止水效果好、使用寿命长、安装方便等优点。采用专业定做橡胶密封止水，不锈钢阀体材质达标。达到可靠的防腐效果。不广泛应用于给水排水工程，用以截断渠道内的水流，其工作介质为常温下的原水，清水，污水

二、产品特点：
1：耐腐蚀，耐酸碱及大部分腐蚀性化学品及污水、海水。
2：密封性好，采用橡胶对金属密封，大口径闸门止水胶圈为空心结构，密封性能大大提高。
3：力矩小，由于门板重量轻，门板与导轨之间的摩擦阻力小，故使得手轮操作力矩不大于100N。
4：不锈钢渠道闸门的过水断面与渠道等宽；超宽型可制作成双吊点启闭。
5：对渠道深度的适应性强；具有结构简单；安装方便的特点。
6：可按不同状况选用手动或手电两用螺杆式启闭机。

三、性能及结构：

1．不锈钢渠道闸门符合《ZBM型不锈钢渠道闸门》企业标准。

2．闸门结构形式为明杆式不锈钢渠道闸门、闸门的主要部件（闸板、闸框和导轨）进行酸洗钝化处理。

3．闸板、闸框按工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5 。

4．门槽采用钢板折弯成“U”字形，有一定的强度和刚度，在使用中不变形；门体为整体结构，在迎水面焊接“井”字形加强筋。

5．导轨按工作水头设计，其拉伸、压缩和剪切强度安全系数不小于5。

6．密封座分别置于闸框和闸板上，用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过程中，不能变形和松动，

螺钉头部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。

7．密封座止水橡胶采用优质橡胶，密封条厚不小于4mm。

8.在闸板上端设有吊耳与闸板连接，吊耳的受力点靠近闸板中心线，在水头启闭时，其拉伸压缩和剪切强度的安全系数不小于5。

9．闸杆的传动螺纹为梯形螺纹，精度达到7e级标准，闸杆按工作开闭力设计，其拉伸压缩和剪切强度的安全系数不小于5。

10．闸门在工作水头时，密封泄漏量正向承压≤0.72L/min.m ，反向承压≤1.25L/min.m（密封长度）。

11．闸框密封座与闸板密封座间隙小于0.8mm。

12．闸板与闸框导向槽的间隙小于 1.6mm。

13．在要求的操作条件下，启闭机手柄设计手摇力为15Kg。

14．驱动装置采用一体化电动启闭装置，设有防护罩,其结构形式便于维修检查,能满足室外安装使用的要求。

15.闸杆***设有防护罩,并带有行程控制器,电动装置上设有上下限位开关和过扭矩保护装置，并带有开度指示器，

闸门的开启程度，带有文字“开”的箭头随开启程度而旋转方向。启闭机带有离合器及手轮，以供手动操作。

16．电动机为封闭结构、绝缘等级为F级,防护等级IP55，工作时噪声小于45dB（A）。

四、安装注意事项：
（1）闸门应是四面止水、闸门承受的正向水压为0.1Mpa、反向水压为0.02 Mp .电气设备的安装均按施工图纸、制造厂技术 说明书的规定执行，全部电气设备应可靠接地
（2）闸门应是明杆式安装、镶铜密封止水，启闭机与门体采用螺杆及连接轴联结。
（3）闸门的启闭方式有电动与手动两种形式在电动的形式下，也应具备手动操作将闸门开启或关闭的功能。
（4）闸门采用适合于安装在墙上的升杆式方型或圆型孔口闸门，有平整的内底与井壁紧紧贴合，闸门孔口制成与井壁孔口相应的尺寸.

为什么要选择我司阀门?

1、服务体系：

一、支持7天无理由退换货；
二、支持30天有问题退换货；
三、质保一年；

四、价格合理：高效率的成本控制，减少开支，让利于客户；
五、交货快捷：充足的库存，便捷的物流，严格按照合同期交货。

2、质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是***质量的重中之重，故我司从以下两方面进行把关：

一、我公司在采购物料时，对各供应商对品质严格要求把控，按照国标要求进行检验并记录质检报告，多设采购质检部来***产品质量。
二、按照***的检验理念和检验工艺、经多次检验无问题才准许出厂。

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【不锈钢渠道闸门】参数、选型、价格等请联系我们，我们将竭诚为您服务！
