1、概述

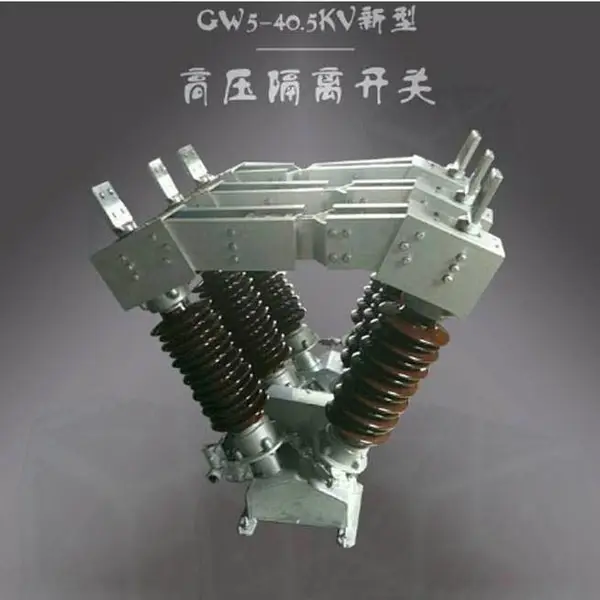

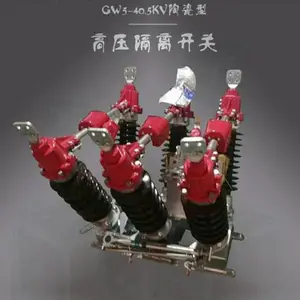

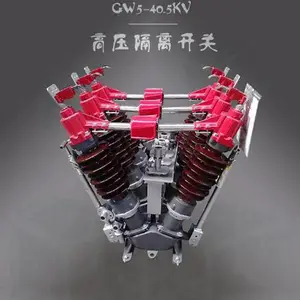

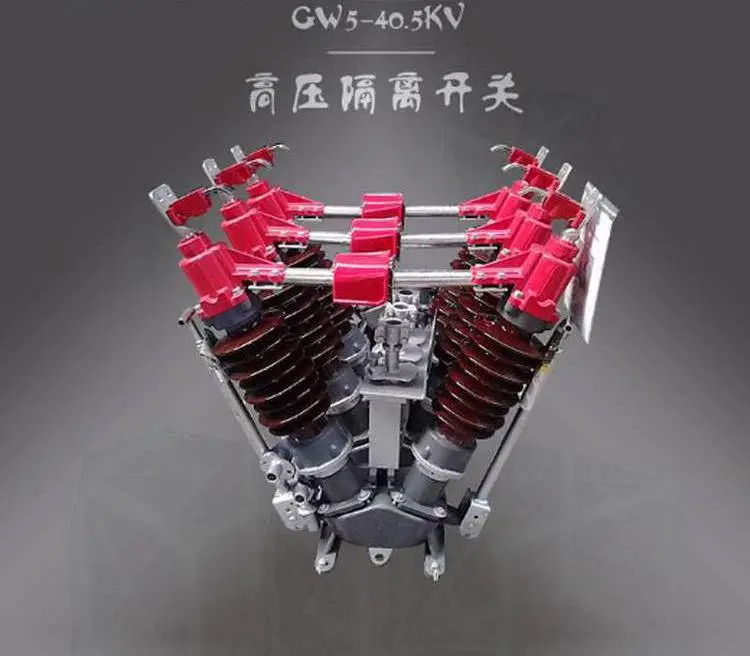

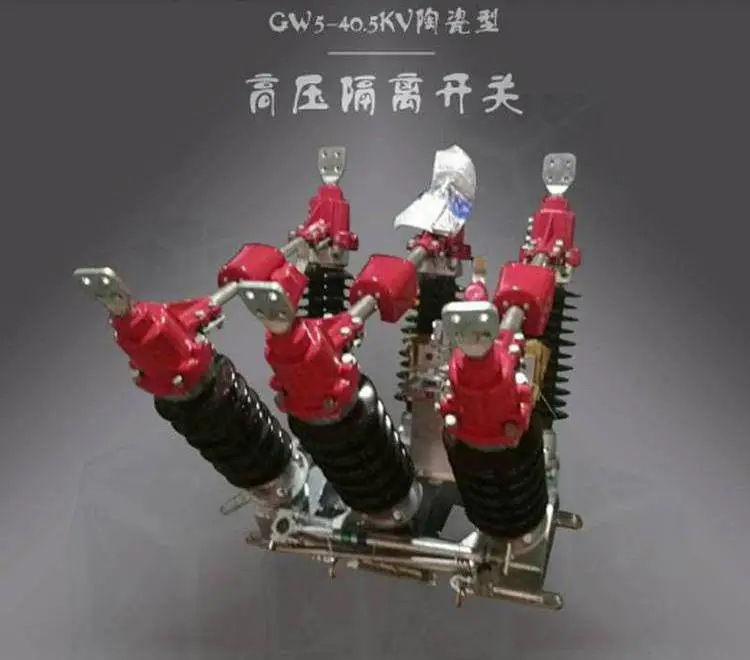

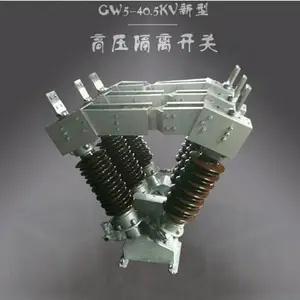

GW5系列户外高压隔离开关(以下简称开关)， 应用于发电厂、变电站及大型工矿企业，它具有现外形美观、占地面积小、有多种安装形式、操作灵活轻便等特点，深受广大用户的欢迎。随着电力工业的飞速发展，对各类高压电器提出了更高的要求，老式的GW5开关已不能满足需要，浙江名立电气有限公司针对这一现状，在原型的基础上按现行的标准和 ，并根据开关在使用中存在的问题，进行了改进设计。

改进后产品的电气和机械性能都有较大的提高，已 达到标准GB1985及其 号修订和国际状，标准IEC129、IEC694的要求。

2、使用环境

开关用于三相交流50Hz电路，供有电压无负载时分合电路之用，其基本使用条件如下：

海拔高度：一般产品不超过1000m，高原型产品不超过3000m;

环境温度：不低于一40℃，不高于+40℃；

风速：不大于35m/s；

地震烈度：不超过8度；

普通型适用于Ⅱ级污秽地区，防污型适用于Ⅲ级污秽地区；按（GB5582标准划分）；

3、不适用于下列场所

有燃烧和爆炸危险的场所；

有剧烈震动和冲击的场所；

有严重腐蚀金属和绝缘材料的化学物质场所；

4、基本技术参数

5、运行和检查

1、投入运行前的检查

导电的各接触部位应接触良好，紧固件应牢固可靠，各运动部位灵活，开关与母线的连接应可靠。

2、运行

开关必须在线路负荷切断后方可进行操作。带接地闸发的开关，必须在主闸刀完全分闸到位后方可合接地闸刀，反之，必须在接地闸刀完全分闸到位后方可合主闸刀。

3、定期检查

开关每年进行一次综合检查，检查时应注意下列各项：

清除尘污，检修导电接触面并涂上工业凡士林；

检查各零部件，如有损坏，应进行修理或更换；

检查高速主闸刀的三相同步性和接地闸刀合闸的到位情况；

检查各紧固件是否有松动现象；

检查操动机构能否到位并锁定；

检查辅助开关指示是否正确；在各机械运行部位涂上润滑脂；

清除铁锈，外表面全部涂漆。
