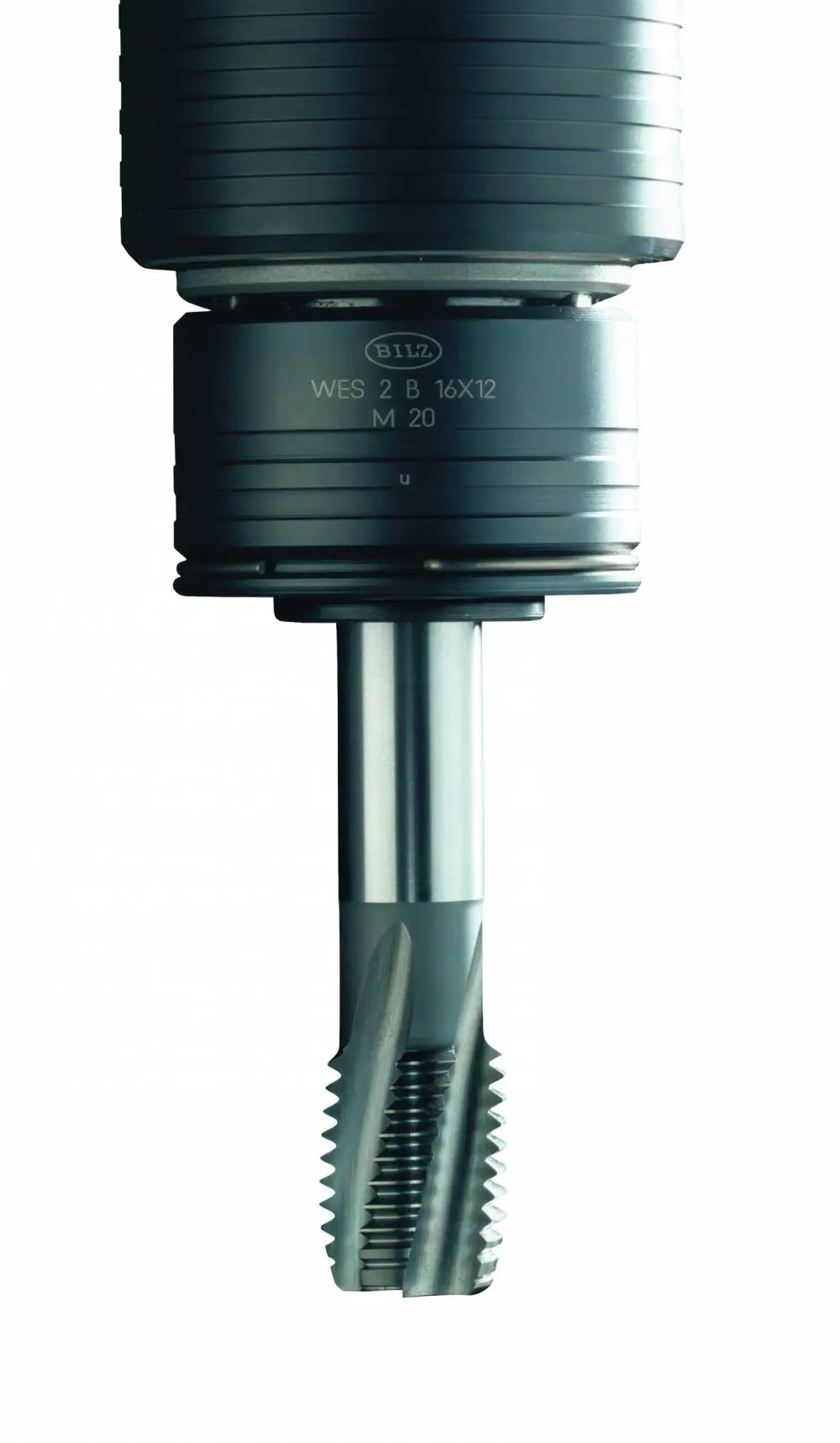

bilz S3D同步攻丝夹头给攻丝操作功能的机床

应用

应用：汽车、通用机械工程、可再生能源

机床类型： 加工中心、数控车床和具有同步进

特征

压缩和拉伸方向的小长度补偿

滚珠轴承安装（即与扭矩无关）悬架

适用于高达 80 bar 的内部冷却液供应

适用于丝锥和螺纹铣刀

适用于右旋和左旋螺纹

弹簧阻尼技术（± 0.5mm）

3D Synchro 完全封装功能室（可在 80°C 下清洗）

优化的密封（相当于IP68）

 SCK 兼容

减少螺纹侧面的压力 补偿同步误差

同步误差补偿

更高的工艺稳定性

寿命

更好的螺纹质量

可通过两侧的轴向调节螺钉进行刀具预调螺钉不包括在供货范围内）

应用

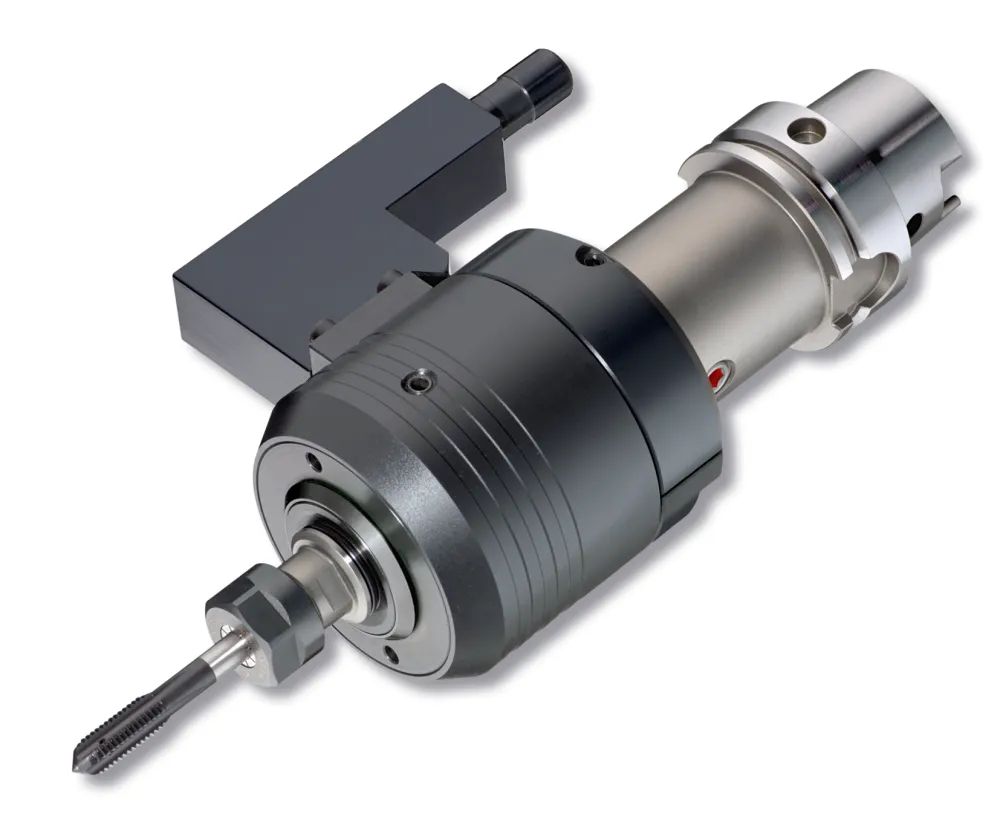

可以使用我们的3D-Synchro 夹头作为

动力刀柄的夹头夹头，也可以直接夹紧在机床主轴上。

220% 1 个 更高的数量

200% 2更高的输出速度

80 BAR 冷却剂压力（而不是 50 BAR）

1 在 X37CrMoV5-1 (Rm= 770 N/mm2) 中，使用 S3D 同步卡盘，

在 n= 560 min-1 的耐久性测试中，M8 丝锥的刀具寿命为 220%，而使用标准夹头刀柄的刀具寿命

2 200% 切削速度 = 25 m/min，使用灰口铸铁 GG20 的 M10 丝锥 (Rm > 200 N/mm2)，使用 S3D 同步夹头，

相比之下，12.5 25 m/min，使用标准夹头刀柄，同时保持

螺纹质量和宽容。使用标准筒夹夹头时，无法提高切削速度，否则螺纹将在公差范围内。

使用寿命可超过

所使用的弹性体尺寸稳定且耐所有

冷却剂/润滑剂。由于定义的长度补偿，

阻尼元件的塑性变形被排除。

这会导致刀具在整个使用寿命内保持一致的切削行为

弹簧阻尼器技术可减少攻丝和成型过程中的应力

打印方向

门口蒸

旋转方向

断屑期间的阻尼

拉力方向

补偿同步误差

减轻负荷

更高的工艺稳定性 - 更好的螺纹质量 - 使用寿命

 S3D-Synchro 卡盘已适应当前的市场需求。

可以从机器侧和刀具侧进行刀具预调，润滑剂的输送

经过优化，从而确保无泄漏地传输到丝锥。

压缩和拉伸的长度补偿（例如+/- 0.5 mm）以及

旋转方向的阻尼可补偿同步误差和位置偏差。

这减少了刀具螺纹侧面上的压力，并且化了所需的切削扭矩。
