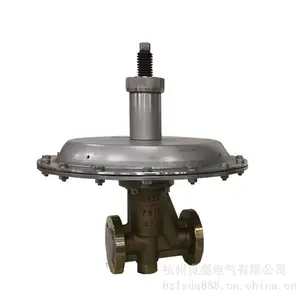

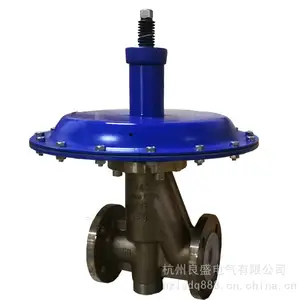

ZZYVPF-16B衬氟氮封阀接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全乙丙烯（简称F46），又采用聚四氟乙烯波纹管密封，因而该阀广泛用于化工、石油、冶金、制药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。

◇　耐腐蚀：阀体内腔、阀芯、阀座、阀杆均316不锈钢，能耐酸、碱，耐强腐蚀。

◇　密封性能好：采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏。

◇　泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家IV标准。

◇　采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。

◇　无需外加能源，能在无电、无气的场合工作，既方便，又节约能源，降低成本；

◇　氮封装置供氮、泄氮压力设定方便，可在连续生产的条件下进行；

◇　压力检测膜片有效面积大，设定弹簧刚度小，动作灵敏，装置工作平稳；

◇　氮封阀采用无填料设计，阀杆所受摩擦力小，反应迅速，控制精度高；

◇　氮封阀采用无填料设计，阀杆所受摩擦力小，反应迅

◇　进氮阀采用指挥器操作，减压比可达100:1,减压效果好，控制精度高；

◇　为确保储罐的安全，需在罐顶设置呼吸阀；

◇　呼吸阀仅起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。

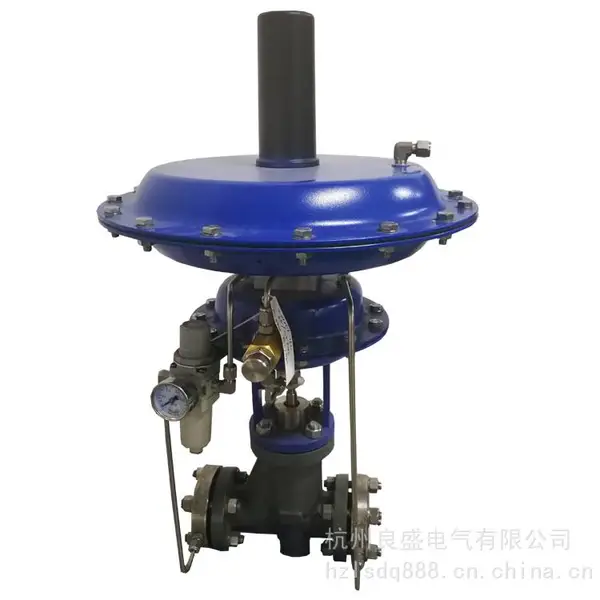

供氮装置结构:

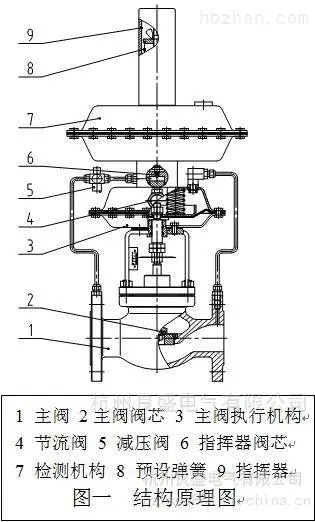

供氮装置结构如下图所示，将设在罐项的取压点的介质经导压管引入检测机构(7)、介质在检测元件上产生一个作用力与弹簧(8)、预紧力相平衡。当罐内压力降低至低于供氮装置压力设***时，平衡被破坏，使指挥器阀芯(6)打开，从而使阀前气体经减压阀(5)、节流阀(4)、 进入主阀执行机构(3)上、下膜室，打主开阀阀芯(2)、向罐内充注氮气;当罐内压力升至供氮装置压力设***时，由于预设弹簧力，关闭指挥器阀芯(6)又由于主阀执行机构中弹簧作用，关闭主阀，停止供氮。

泄氮装置结构:

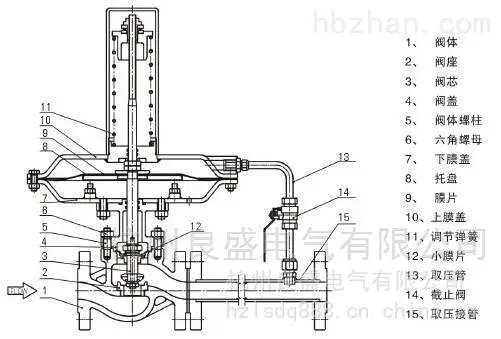

泄氮装置结构如下图所示，该装置采用内反馈结构，介质直接经阀盖进入检测机构(2)，介质在检测元件.上产生-个作用力与预设弹簧(3)预紧力相平衡。当罐内压力升高至泄氮装置压力设***时，平衡被破坏，使阀芯(1). 上移，打开阀门，向外界泄放氨气;当罐内压力降至泄氮装置压力设***时，由于预设弹簧力作用，关闭阀门。

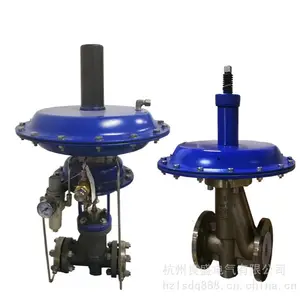

ZZYVPF-16B衬氟氮封阀由供氮装置和泄氮装置、呼吸阀三部分组成。供氮装置由指挥器和主阀两部分组成;泄氮装置由内反馈的压开型微压调节阀组成。氮气压力-般设为100mH20.通过氮封装置***控制。

当储罐进液阀开启，向罐内添加物料时，液面上升,气相部分容积减小，压力升高,当罐内压力升至高于泄氮装置压力设定值时，泄氮装置打开,向外界释放氮气,使罐内压力下降，降至泄氮装置压力设***时，泄氮装置自动关闭。

杭州良盛电气有限公司（原杭州良工阀门有限公司）拥有中石化、中石油一级供应商，核电阀门生产资质，中核集团合格供应商，为客户提供专业的过程自动化及控制设备等解决方案，主要产品有ZZYVPF-16B衬氟氮封阀、自力式压力调节阀、ZZYP自力式减压阀、ZZYVP带指挥器自力式调节阀、氮封阀、自力式微压调节阀、气动薄膜调节阀、电动调节阀、气动开关球阀、蝶阀等自控类阀门，为管道安全输送保驾护航，欢迎您来电咨询！
