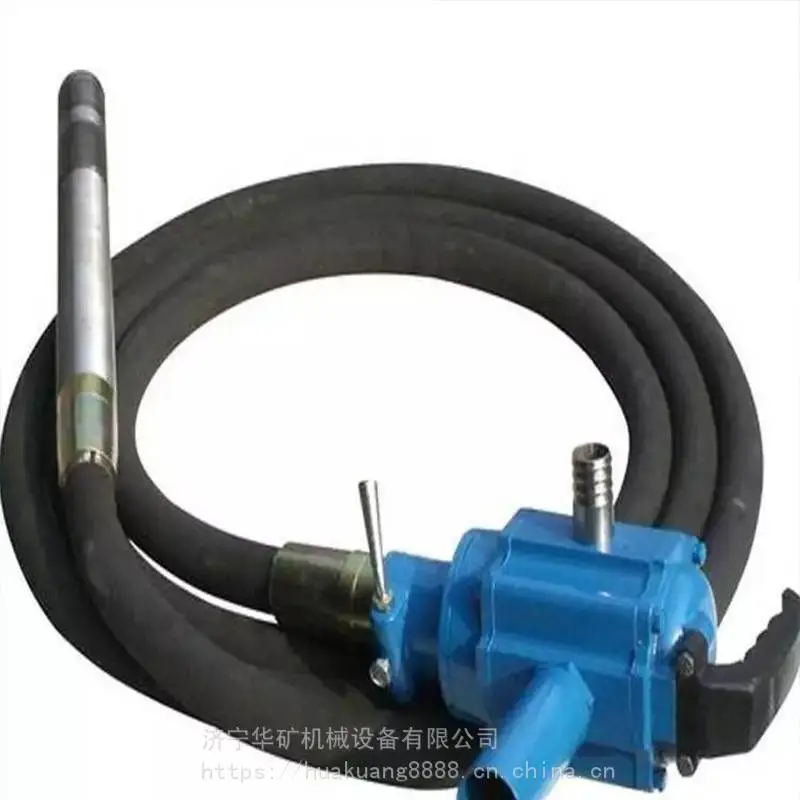

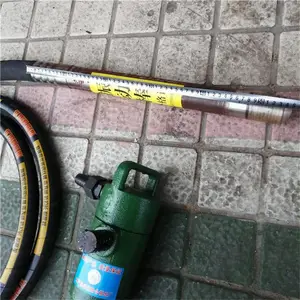

风动混凝土振动器是矿山建井专用工具。它具有体积小、振动频***、容易插入混凝土作功等特点，尤其是改进了连接装置，更容易操作，是煤矿、建井的振动器。广泛适用于有压缩空气气源的建筑工程施工中，为各种干硬性和塑性混凝土振动捣实工作

工作原理

风动混凝土振动器以压缩空气为气源，叶片式气马达为动力，具有振幅大、频***、重量轻、结构合理、操作安全、维修使用方便等优点。该振动器分动力和振动两部分。动力部分采用叶片式风动马达，振动棒软轴头浮动插入风动马达轴头上联接套内，待振动棒上外套插入后将手柄紧定合为一体。

1、气动马达部分由转子、气缸、上下端盖、轴承等组成。

2、本气动马达采用予进气侧吹式，压缩空气由气缸主风道进入气缸，推动叶片，驱使转子运转作功。

3、气缸主风道上有6只通风孔，排气采用32只排气孔相互交错，从而使叶片磨损均匀。4、为相对增加叶片宽度，延长使用寿命，转子上五条径向等分槽铣成R75的圆弧槽。

内配用叶片。

5、气动马达上、下端盖内分别设计安装203、305单列向心球轴承各一只，以承受轴向扭力。下端盖处一只J型骨架密封圈，防止气动马达内压缩空气下窜，从而有效地***气动马达传动工作的可靠性和稳定性及使用寿命。

使用说明

1、在使用前应将排风套旋转30度，使孔位对准，让其排风通畅，在试运转3-5分钟后，检查运转是否正常，启动是否灵活。如无异常，即可投入使用，如振动头不动，可将振动头与风马达部分放直，在地面轻轻敲击即可。

2、进风胶管内径不得小于25毫米，风压不得低于4-5公斤/平方厘米。

3、接供风管时要将管内和接头处脏物吹净，防止杂物进入气缸造成零部件磨损或转子卡住。

4、振动器使用中可根据现场使用要求，控制进风风压即可调节频率。

5、风动振动器停止使用，要将排风旋转30度，使排风孔关闭，以免杂质从排风口进入气缸。

6、风马达进行维修时，上、下端盖轴承腔要加足润滑脂(2号钙基润滑脂SYB1401-62)***轴承的润滑。

7、如长期存放，应拆卸清洗，涂油封存，以免锈蚀。

8、如风马达叶片磨损严重，将会卡住转子，不能工作。此时即可旋下提把，用M10螺钉顶出端盖，从而取出叶片修光毛刺或更新叶片。
