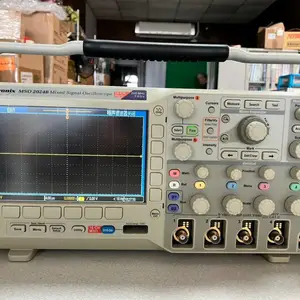

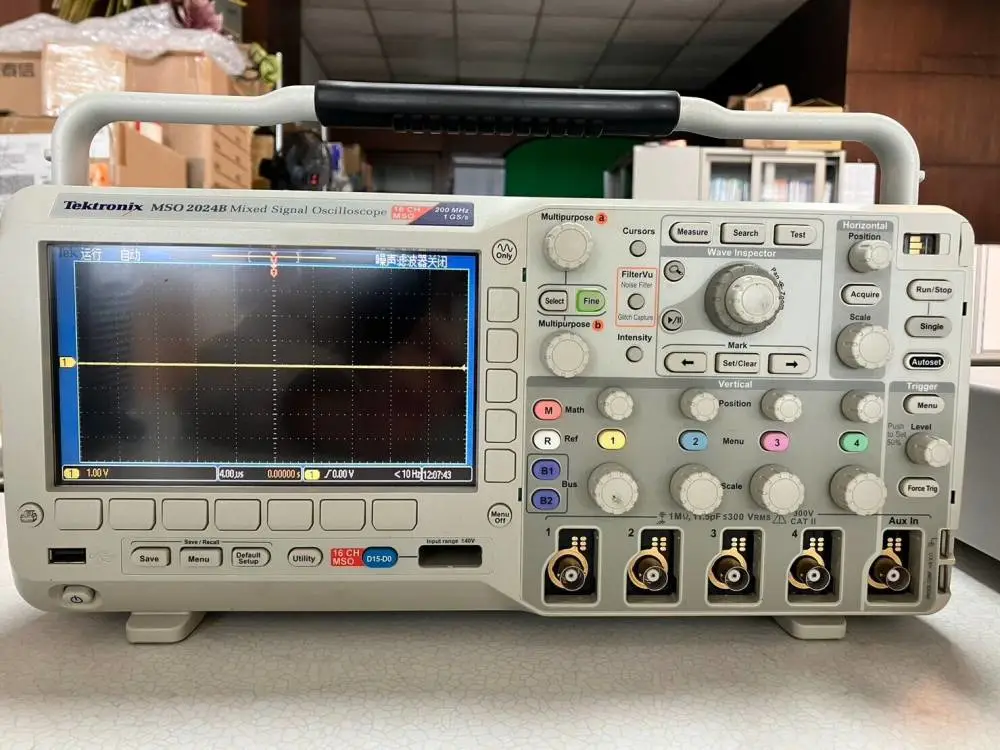

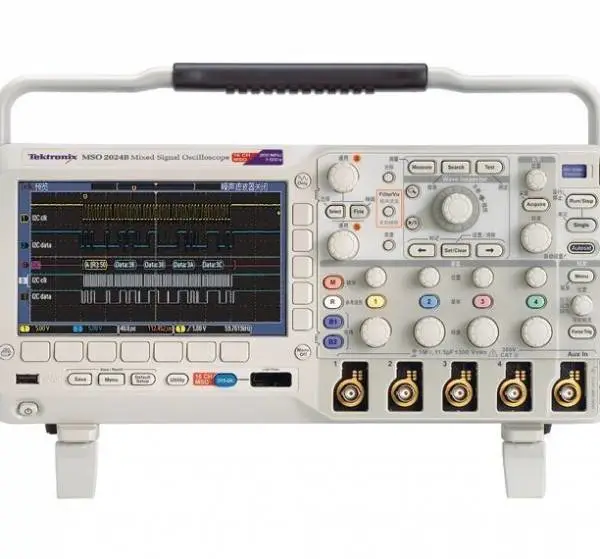

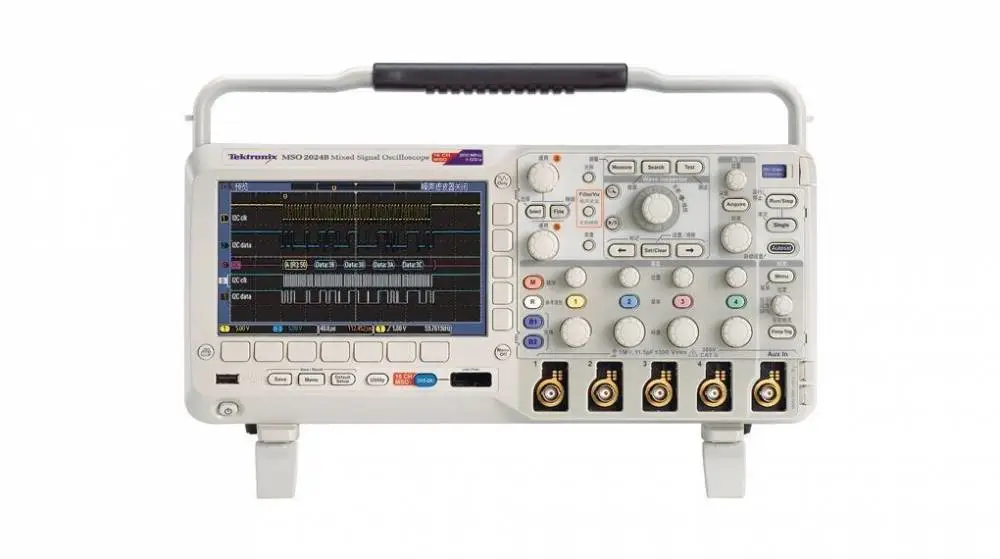

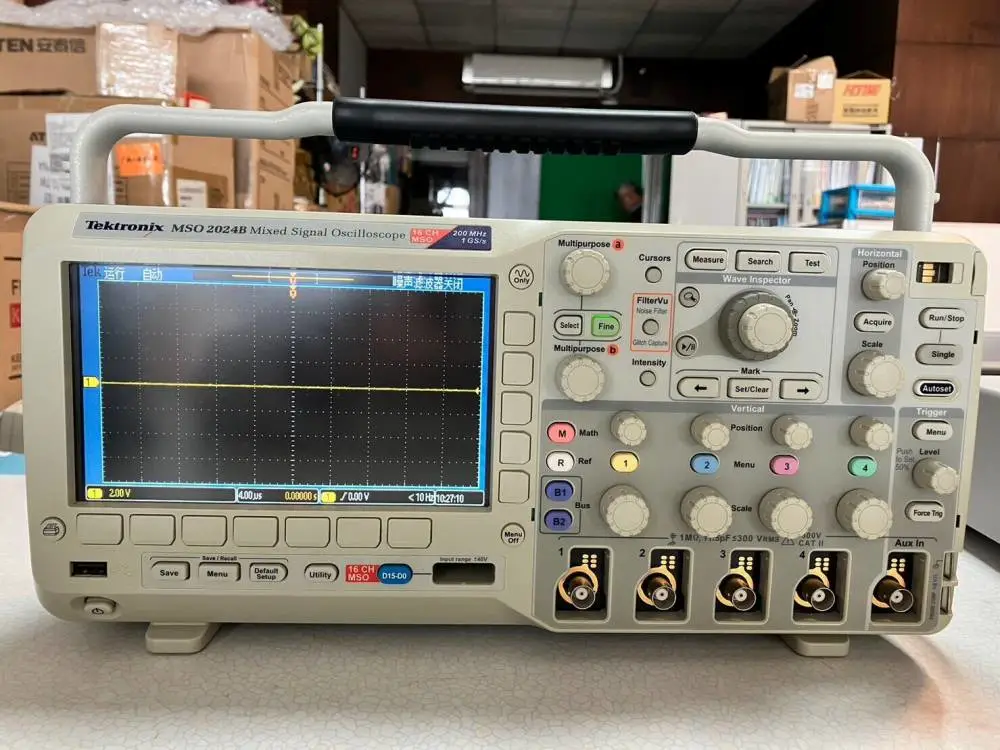

美国Tektronix(泰克) MSO2024B混合信号示波器产品简介：

·自动触发、解码和搜索并行总线

·多通道建立时间和保持时间触发

·1 GS/s 的取样速率

·MSO/DPO2000B 混合信号示波器系列支持高达 200 MHz 的带宽

·以入门级价格提供了***的调试功能。

·其拥有多达 20 条通道用于分析模拟和数字信号，

·查找和诊断复杂设计中的问题十分迅速。

·MSO/DPO2000B 在所有通道上标配 1M 点的深记录长度，

·可以捕获长信号活动窗口，同时保持精细的定时分辨率。

·采用 Wave Inspector? 控件，可以迅速浏览波形，

·自动进行串行总线和并行总线分析，它提供的多功能工具可以简化和加快复杂设计的调试。

美国Tektronix(泰克) MSO2024B混合信号示波器主要性能指标：

·200、100、70 MHz 带宽型号

·2 条模拟通道和 4 条模拟通道型号

·16 条数字通道（MSO 系列）

·全部通道均实现 1 GS/s 采样率

·所有通道上的记录长度均为 1 兆点

·很大波形捕获速率 5,000 wfm/s

·厉害触发套件

·5 年保修

简便易用功能：

·Wave Inspector? 控件能够轻松浏览和自动搜索波形数据

·FilterVu? 可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件

·29 种自动测量功能及 FFT 分析，简化波形分析

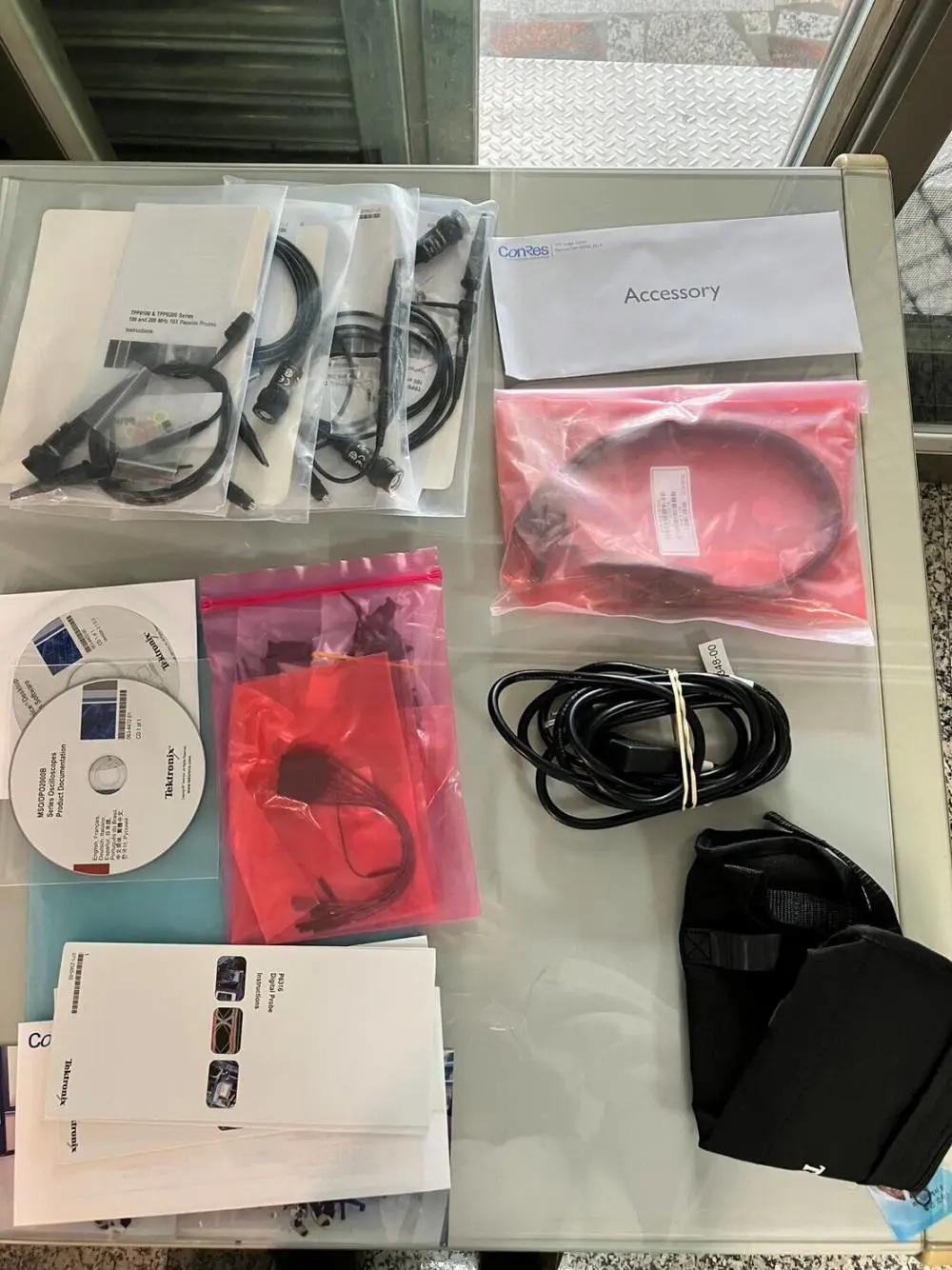

·TekVPI? 探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位

·7 英寸（180 毫米）宽屏 TFT-LCD 彩色显示器

·体积小、重量轻 – 厚度仅 5.3 英寸（134 毫米），重量仅 7 磅 14 盎司（3.6 千克）

连接能力：

·前面板配有 USB 2.0 主控端口，存储数据便捷

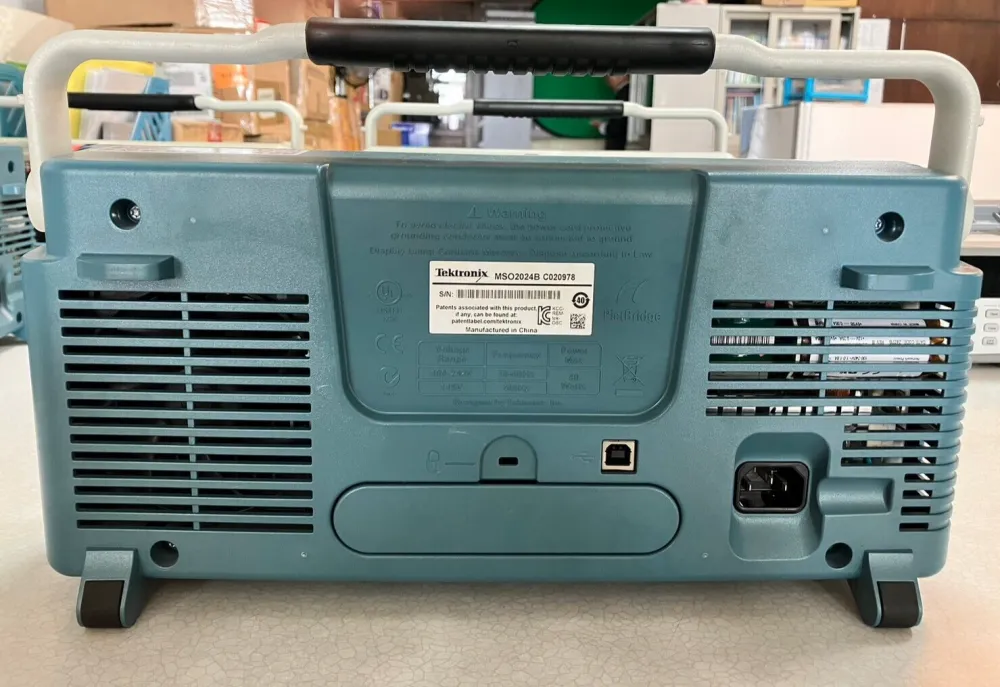

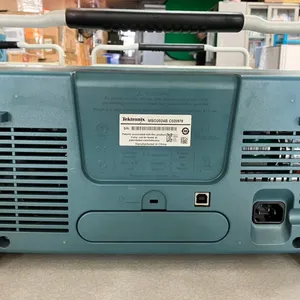

·后面板配有 USB 2.0 设备端口，与 PC 连接或连接兼容 PictBridge? 打印机直接打印都十分方便

·选配 10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上
