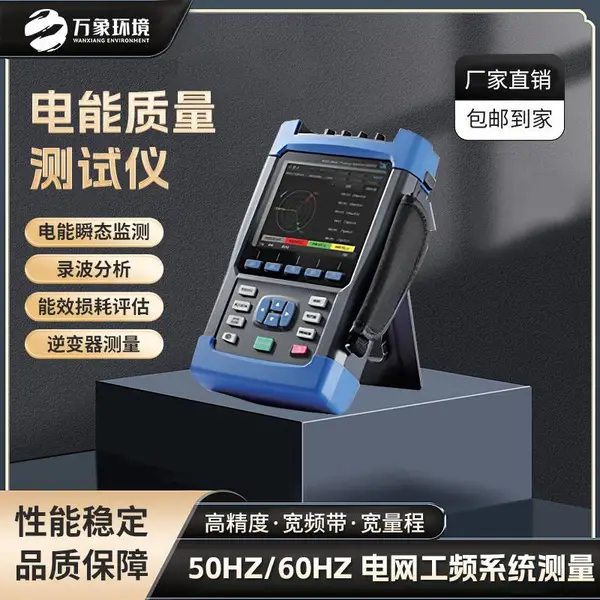

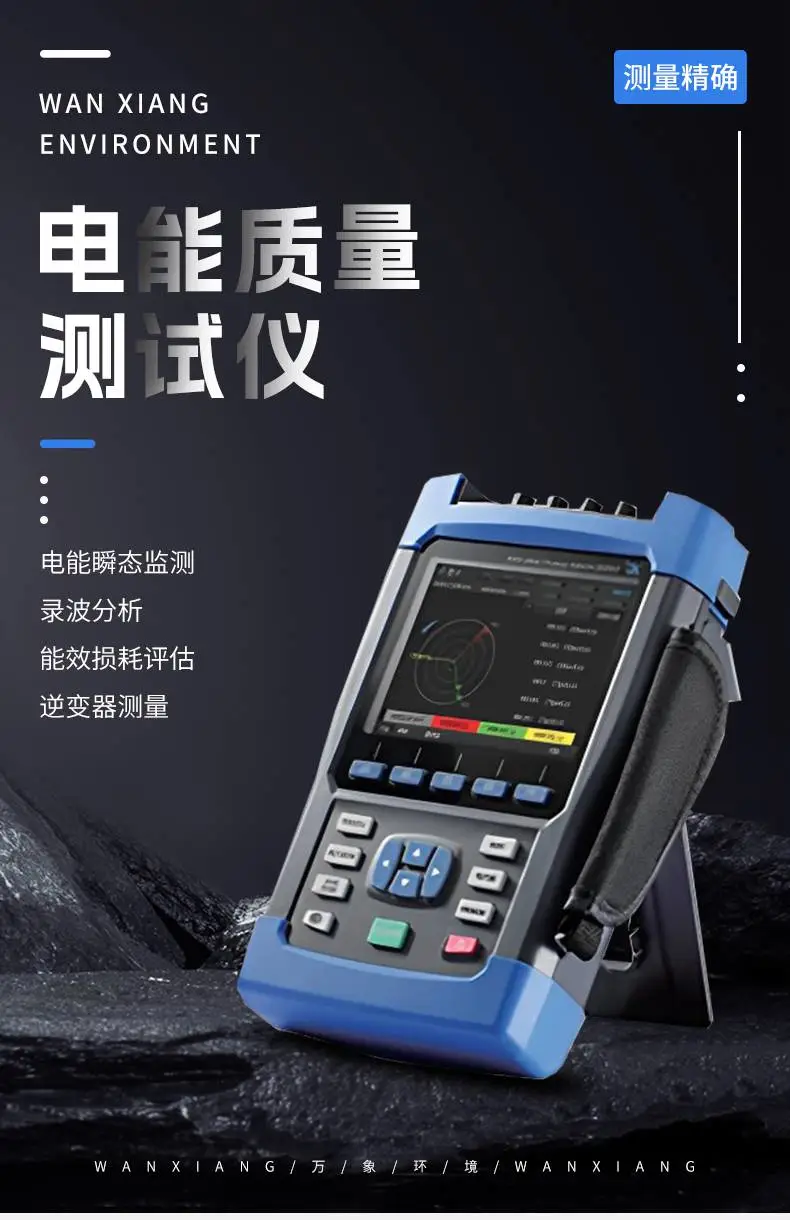

一、产品简介

　　手持式电能质量分析仪，它可记录分析现场的谐波、电压、电流、频率、波动、闪变、功率和三相不平衡等所有电能质量参数，同时具备电能瞬态监测、录波分析、能效损耗评估、逆变器测量等***测量功能。测量结果提供免费的上位机分析软件进行二次分析，为电网电能质量治理提供准确的数据依据。

　　二、核心技术指标

　　闪变精度：±5%

　　电压精度：0.1%

　　频率：50Hz/60Hz

　　测量周期：10/12周期

　　频率宽度：42.5-69Hz

　　电压不平衡度：±0.2%

　　电流不平衡度：±0.5%

　　采样频率：200kHz

　　电流精度：0.1%+CT精度

　　功率因素精度：0.5%+CT精度

　　电压测试范围：0-1000V，瞬间6000V

　　数据存储：8G

　　工作时间：≥5h

　　IP等级：IP53

　　支持手动/自动录波

　　录波时间：10s-10min

　　录波周期：10/12周期

　　最小记录时间间隔：0.2s

　　USB传输速度：≥17M/S

　　谐波测量：50次/50Hz-2500Hz

　　录波采样点：128/256/512点/周期

　　安全等级：600 V CAT IV/1000 V CAT III

　　中英文界面设置

　　支持多互感器品牌

　　逆变器测量：单相/三相

　　能量损耗分析：货币统计

　　免费专业上位机分析软件

　　瞬态监测：捕获***50us波形

　　符合IEC61000-4-7谐波测量标准

　　符合IEEE 1459、DIN 40110算法

　　符合IEC61000-4-15闪变测量标准

　　间谐波测量：50次/25Hz-2475Hz

　　高次谐波：35次/2100Hz-8900Hz

　　三、***测量功能

　　1.录波分析

　　支持1-10min录波功能，支持自定义采样点记录原始波形，PC专业上位机分析软件二次分析波形，更有效分析电网故障原因。

　　2.参数统计

　　全面对电能质量参数进行记录和数据分析。最小记录间隔为0.2s，记录的数据可供上位机软件二次分析，并可以生成自定义或国标报表。

　　3.瞬态监测

　　200kHz高速定频采样，可捕获***50us波形瞬间脉冲，捕获快速变化的波形数据，同时支持瞬态事件无损录波功能。

　　4.能效损耗评估

　　支持功率分解，详细统计各类型参数引起的损耗功率，支持污染评估，同时通过货币的形式直观展示能量损耗导致的经济损失。

　　5.逆变器测量

　　可对单相/三相逆变器进行电参数分析，分析及记录逆变器的直流输入、交流输出及转换效率等参数。

　　6.示波器

　　显示4通道电压电流波形，支持横向及纵向缩放，直观显示波形畸变情况，了解高次谐波对信号的影响。

　　四、特色功能

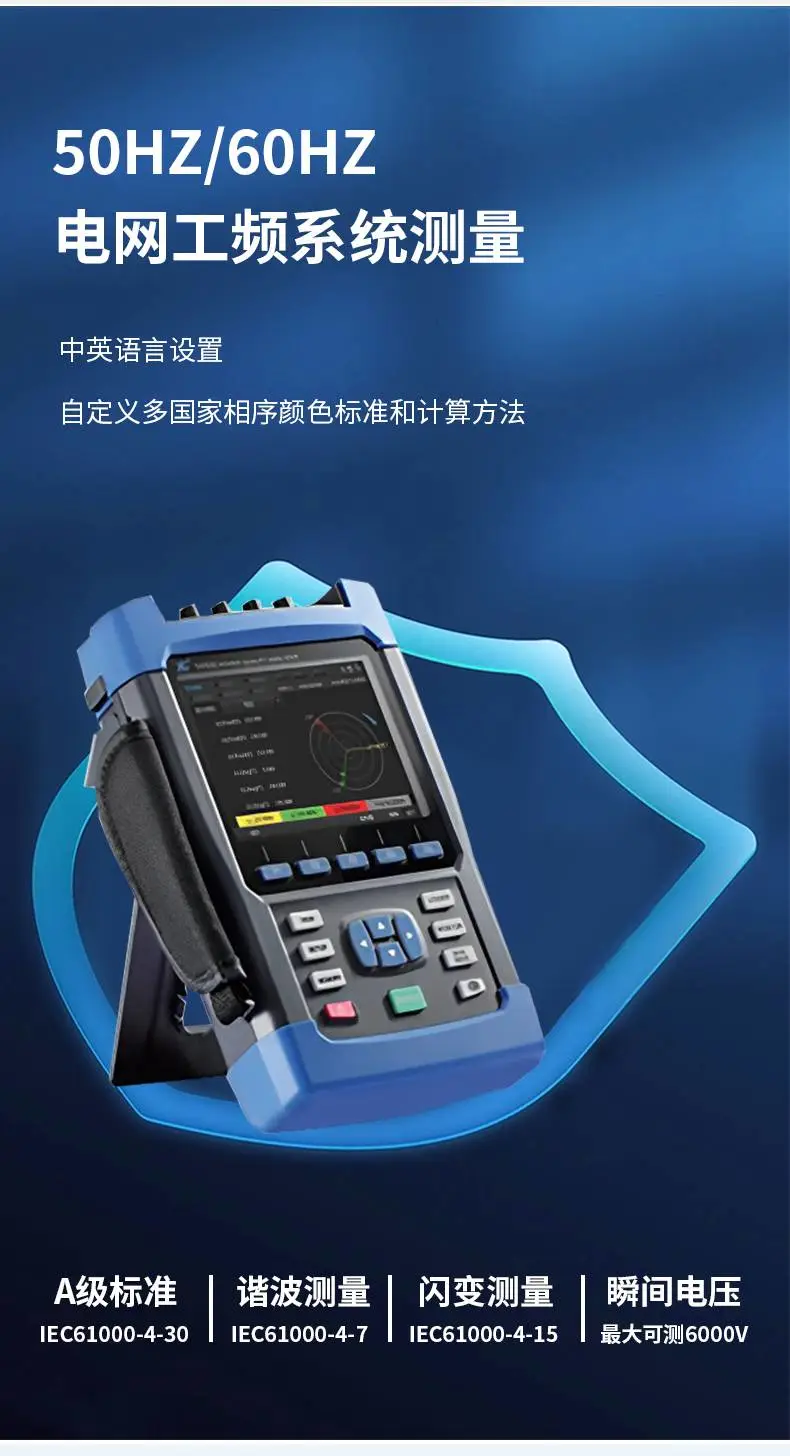

　　1.多区域标准

　　50Hz/60Hz电网工频系统测量，中英语言设置，自定义多国家相序颜色标准和计算方法，满足不同用户需求。

　　高精度、宽频带、宽量程

　　测量精度符合IEC 61000-4-30 A级标准，IEC61000-4-7谐波测量、IEC61000-4-15闪变测量，可测6000V瞬间电压，高次谐波频率可以达到9kHz

　　2.设置向导

　　指导用户设置参数，满足测量基本设置，解决新用户不清楚如何设置参数的困惑，可视化引导，简单便捷。

　　3.接线验证

　　***接线验证功能，指导用户正确接线，防止接线错误导致无效记录，接线错误有效提示。

　　4.兼容性设计

　　支持行业多种品牌的电流互感器。

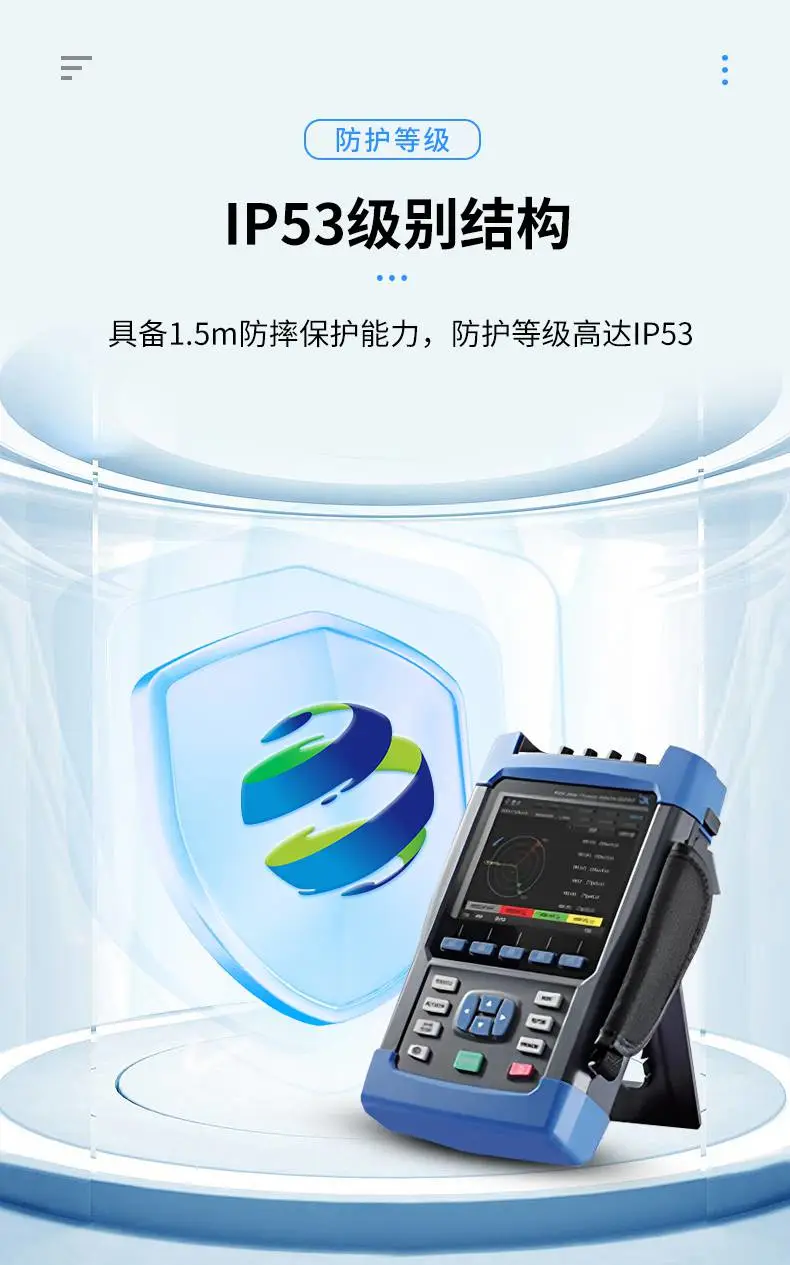

　　5.IP53级别结构

　　具备1.5m防摔保护能力，防护等级高达IP53。

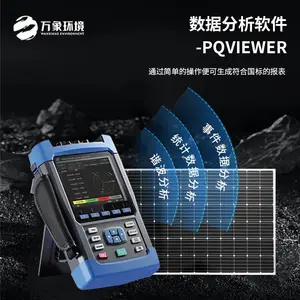

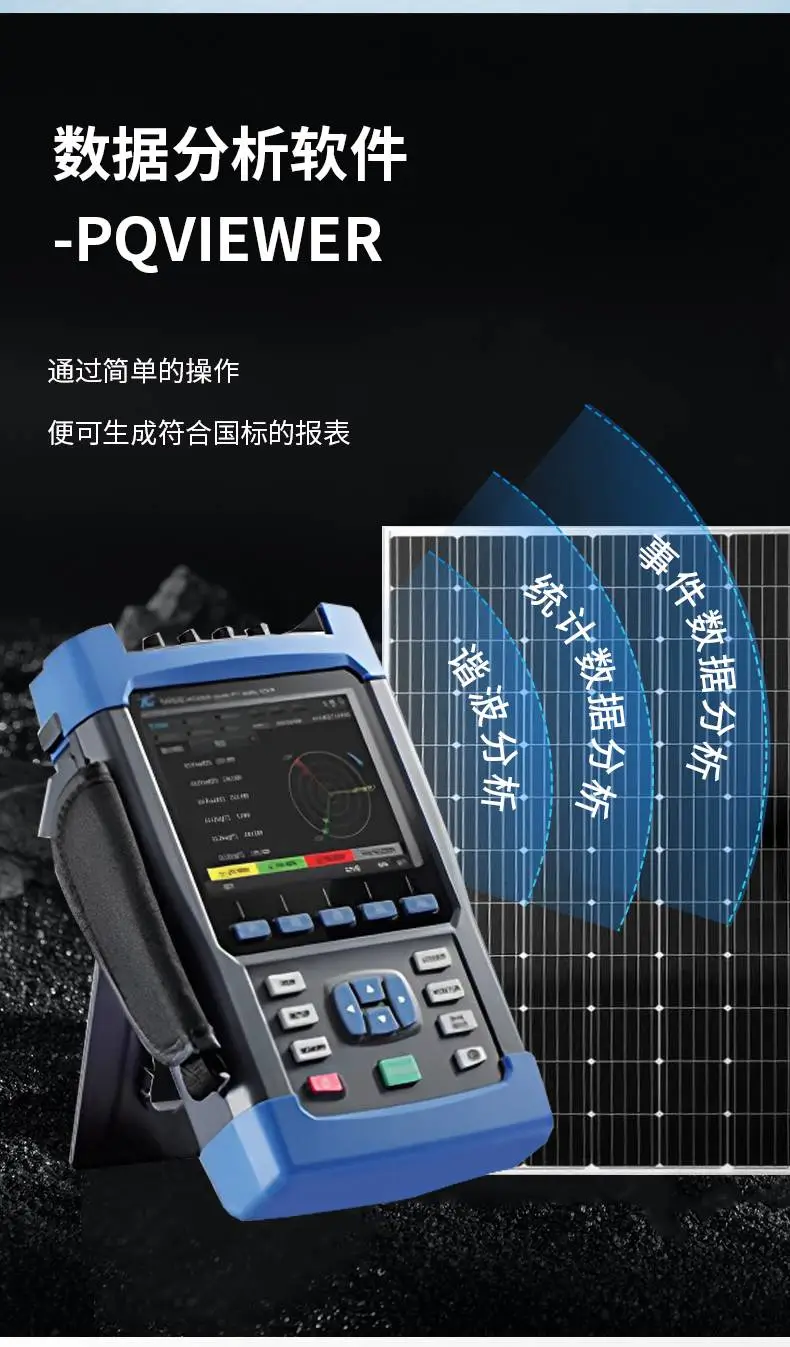

　　6.数据分析软件PQViewer

　　电能质量数据分析软件（PQViewer）是与电能质量分析仪配套的数据分析软件。

　　PQViewer能读取分析仪采集并记录的电能质量数据文件，提供数据分析功能、数据统计功能，并能导出测量数据、导出符合***的报表，有助于快速准确的定位电能质量问题。数据分析功能

　　统计数据分析，以趋势图方式显示电压、电流、功率、频率以及谐波等数据的统计结果，所有电能数据状态变化一览无遗；

　　谐波分析，以直方图与趋势图显示谐波数据的统计结果，从谐波的细节数据到宏观的结果都在掌握之中；

　　事件数据分析（暂态事件与稳态告警事件），报告事件发生的时间、类型及详细数据，可以单通道分析、多通道对比分析事件发生时刻的电能质量状态；

　　通过简单的操作便可生成符合国标的报表

　　7.数据导出与报表

　　导出报告内容，可快速输出Excel格式报表、趋势图、谐波频谱柱状图和ITIC曲线，广泛应用于测量数据的二次分析，效率更高；同时提供Word格式报表，表格数据与图片同时查看，内容丰富，节省时间。

　　导出原始数据，以csv文件导出记录的原始数据，便于二次数据处理分析，结果***；操作简单，两步操作即可完成导出。

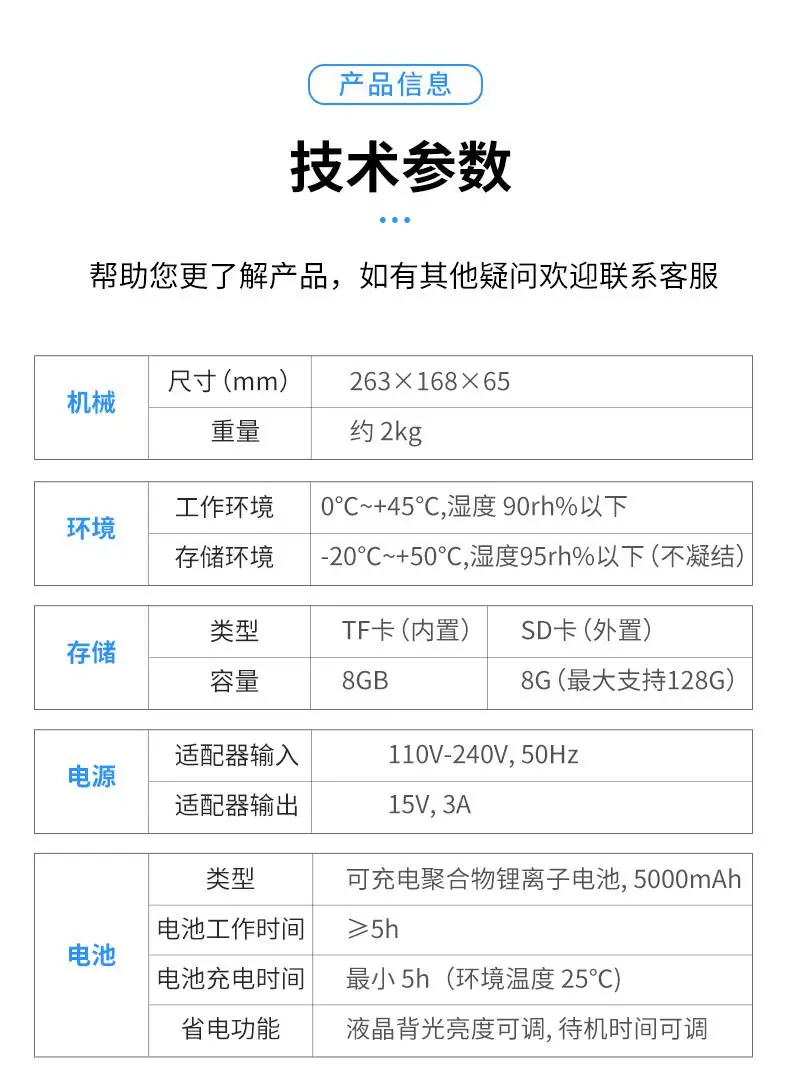

　　四、常规参数

　　五、测量参数
