1. 特性

?支持1000：1调光比

?工作电压范围 5-40V

?启动电压 2.9V

?支持软启动

?转换效率 >95%

?***待机功耗 <2uA

?真正无频闪调光

?支持调光频率超过 32K

?支持开关频率设置

?支持PWM调光以及模拟调光

?内置 40V LDO供电

?恒流精度 ≤ ±3％

?支持过温降电流

?支持输出过压保护

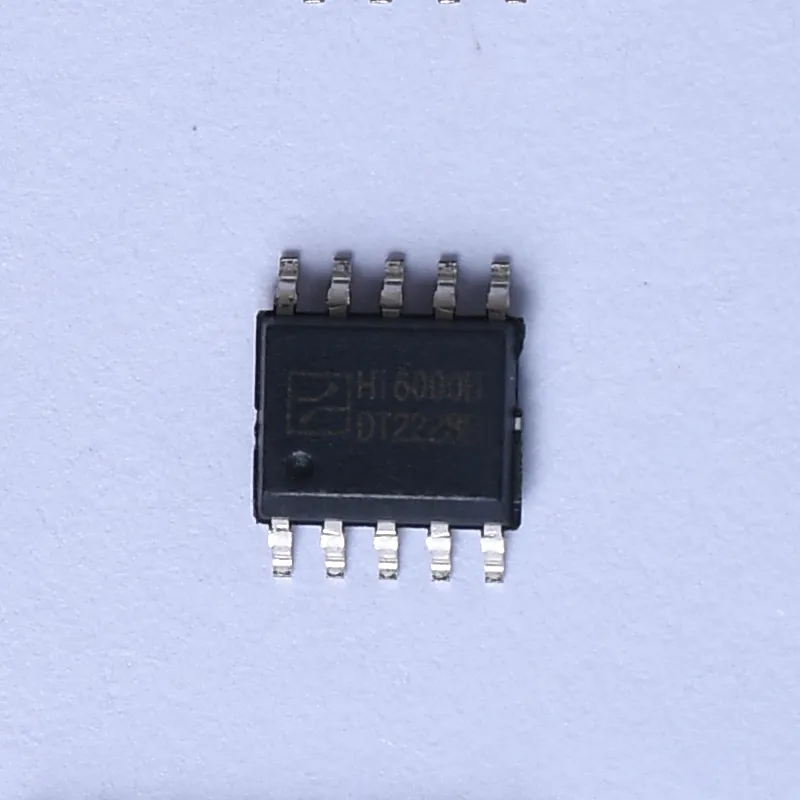

?封装：ESOP8 / ESSOP10

2. 应用范围

?户外照明

?智能照明

?带锂电应用方案

?低压商业 LED 照明

?太阳能

?补光灯

3. 产品说明

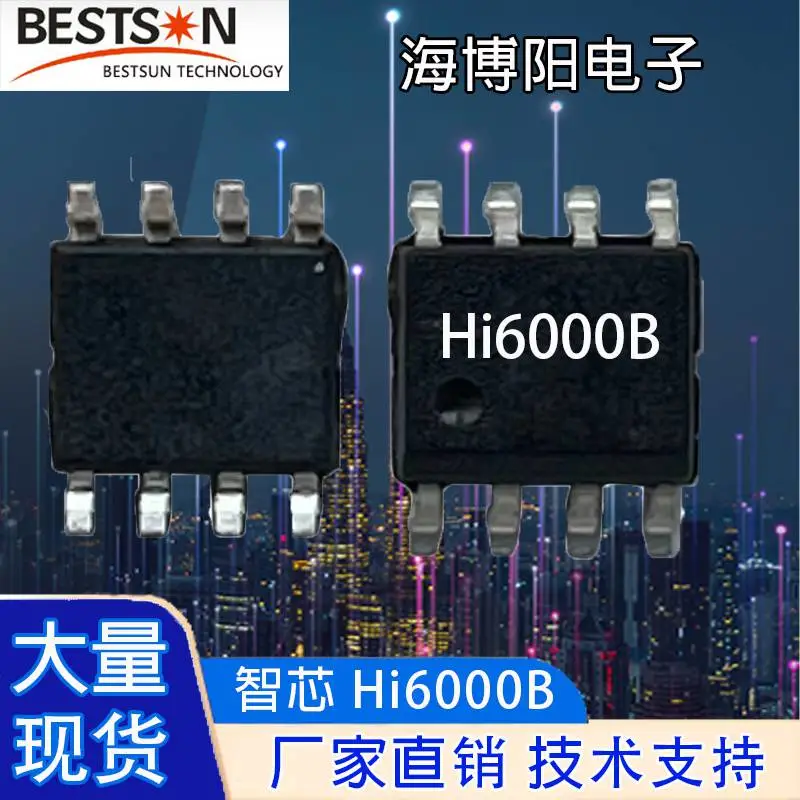

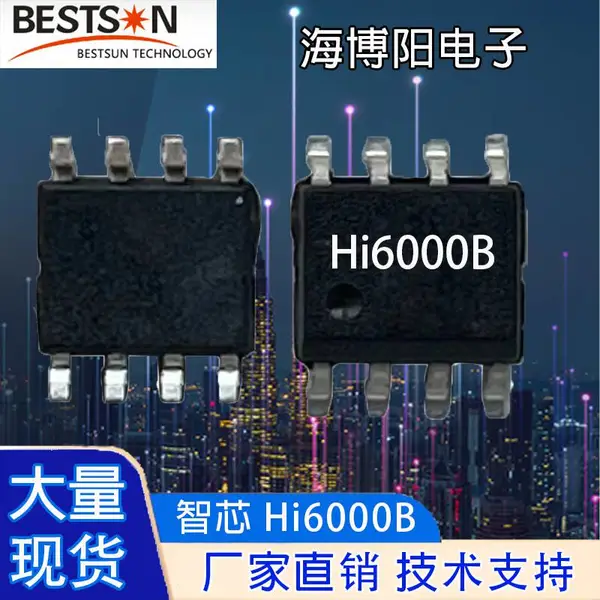

Hi600X 是一系列外围电路简洁的宽调光比升压调光

LED 恒流驱动器，适用于 3-40V 输入电压范围的 LED

恒流照明领域。

Hi600X 采用我司***算法，可以实现高精度的恒流效

果，输出电流恒流精度≤±3％，电压工作范围为 5-

40V，可以轻松满足锂电池及中低压的应用需求，输出

耐压仅由 MOS 耐压决定。

芯片内部有本司***的高精度低失调恒流算法，请尽

量确保 VIN 的上电时间<500ms。

PWM 调光支持高辉应用，支持 1K 以上的调光频率，

分辨率超过 1000：1，调光全程无频闪。当 EN/DIM

拉低到 GND 超过 40ms，芯片自动进入休眠模式以降

低功耗，此时待机电流<2uA，当 EN/DIM 端口拉高以

后芯片重新启动。EN/DIM 管脚不能悬空，不使用时

应与 VIN 管脚短接在一起。

LD 端口支持模拟调光，调光范围 0.2~2.5V。LD 端口

接电容到地，可以调整软启动时间。

VDD 端口可以为外围的 PWM 控制芯片供电。

芯片的输出电流通过 IFB 端口电阻来设定。

支持过温降电流和输出过压保护。
