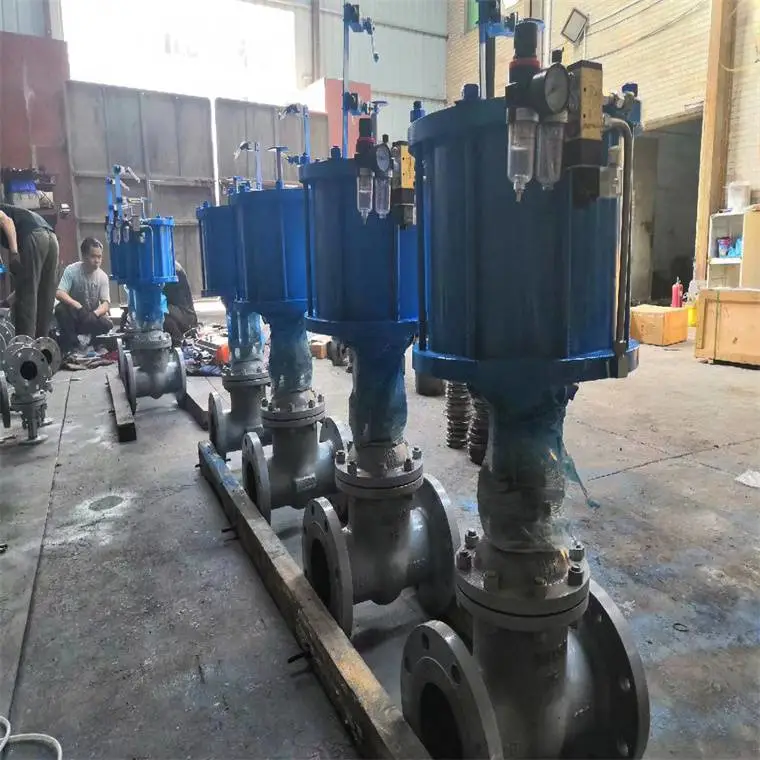

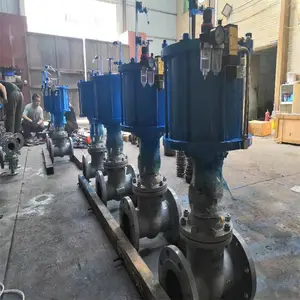

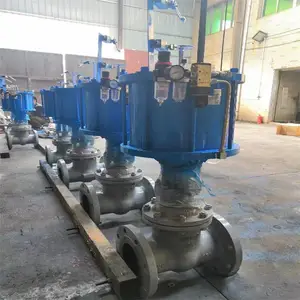

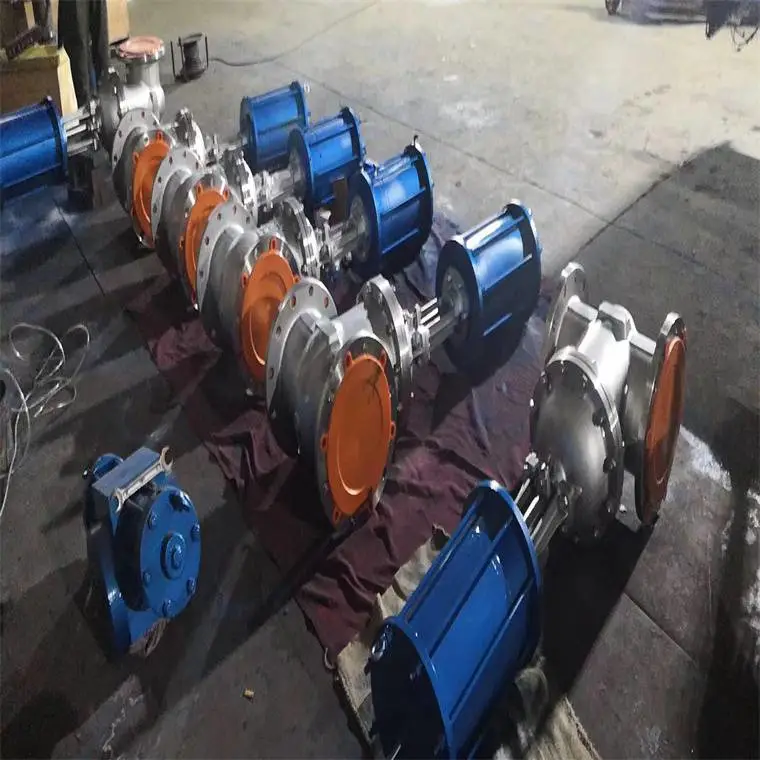

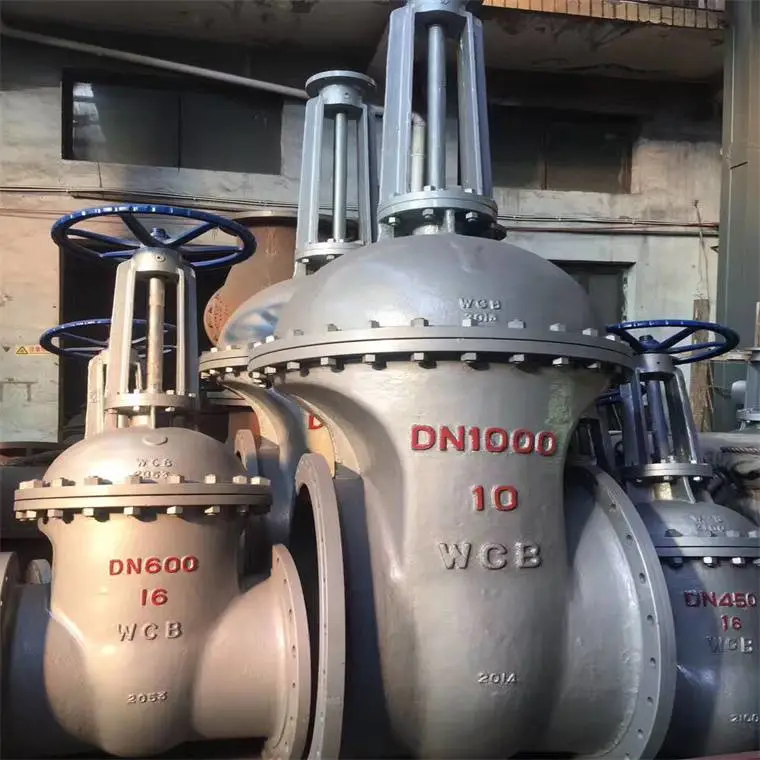

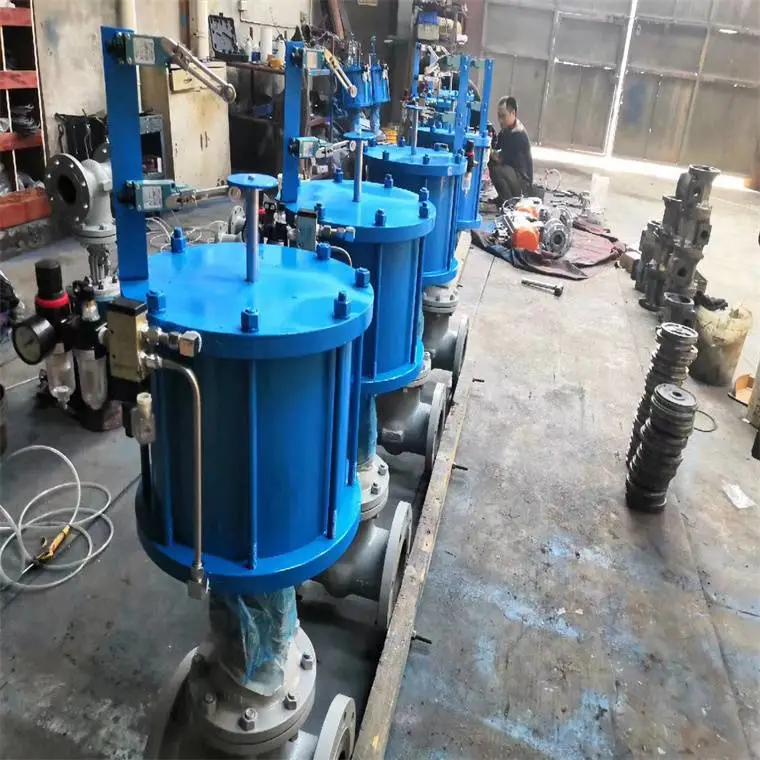

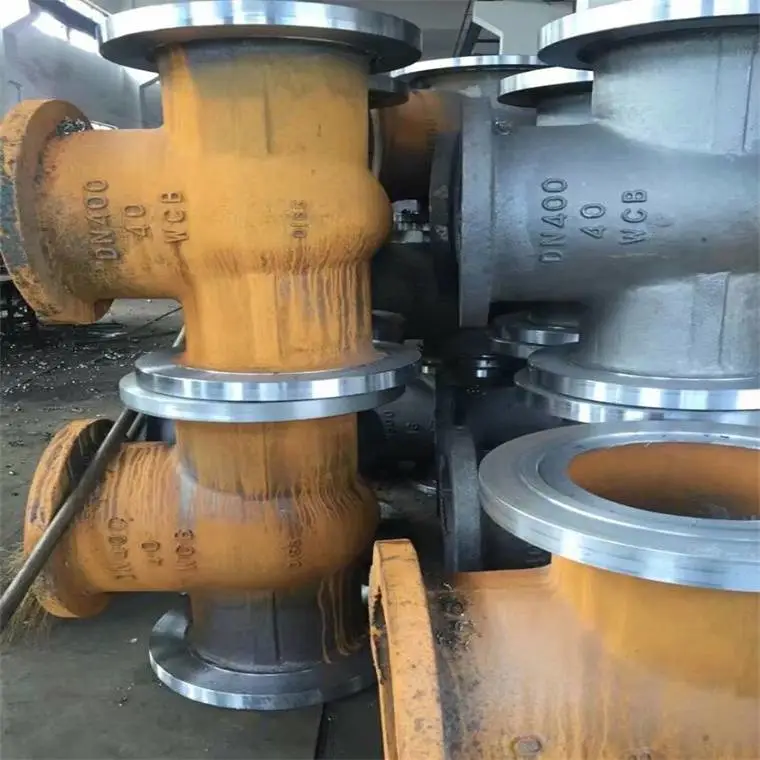

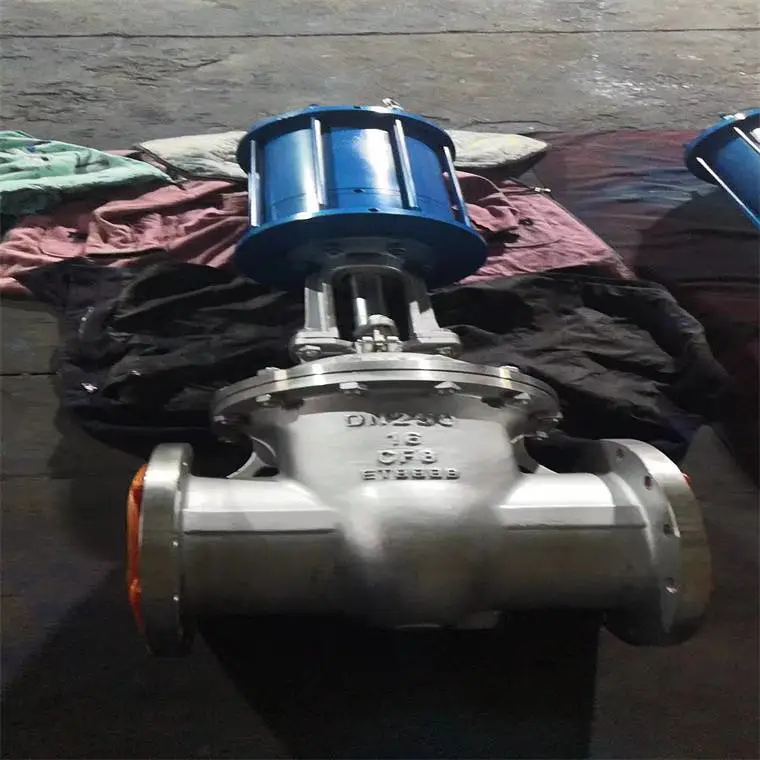

Z641W气动大口径国标法兰式连接闸阀 Z641W气动大口径法兰式闸阀 产品说明
本发明的目的在于提供一种在紧急切断流体情况下能够保护阀门、管路和泵等设 备免造损坏的具有防正、反向水锤功能的大口径闸阀。其技术方案是一种大口径闸阀，包括阀体、阀盖、阀杆、阀座和闸板，阀盖与阀体 固定连接，阀杆上端穿过阀盖与快速驱动装置连接，下端与阀体内的闸板连接，闸板的两个 密封面与设置在阀体内的左、右两个阀座形成主密封副，

本系列产品以0.4～0.6MPa（表压）净化压缩空气作工作压力，推动活塞，带动闸板作垂直于流体的位移，实现开启开关闭阀门的目的。本实用新型公开了一种大口径闸阀,包括阀体,阀杆,阀盖和支架,支架与阀盖固定连接,阀盖和阀体可拆卸固定连接,阀杆的顶部和底部分别配合设置有手轮和闸板,在阀体外壁上设有从上至下分布的若干环形横向加强筋,加强筋设置在阀体轴线以上的位置,

气动闸阀是具有气动执行机构(双层气缸,并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动-手动转换装置)的低支架明杆气动闸阀。该阀由于采用双层气缸结构,其与单气缸式气动闸阀相比,提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且,由于气动闸阀具备缓冲机构,能有效地减速轻了关闭阀门时,由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损,同时,也能避免闸板卡死的现象。

Z641W气动大口径国标法兰式连接闸阀

气动闸阀是借助压缩空气驱动的阀门，闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来***密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以***密封面的密封性。

当使用气源操作闸阀时，必须将手动装置部位的小手柄扳到气动位置，使开合螺母与丝杆拨开，当压缩空气从汽缸上部管线入时，推动汽缸内活塞、活塞杆直线向下运动，活塞杆与阀杆连接，随之推动阀杆向下运动关闭阀门，当压缩空气从下部管进入时，气体推动汽缸内活塞、活塞杆向上运动，同时带动阀杆向上运动开启阀门。当无气源时，可利用丝杆及开合螺母进行开启和关闭阀门，先将汽缸的上下进气管处于排气状态，转动手动部位的小手柄处于手动位置，使开合螺母与丝杆处于正常啮合状态，此时转动手动部位的大手轮，当顺时针针转动手轮时，即关闭阀门，当逆时针转动手轮时，即开启阀门。

　　当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时，阀杆带动阀板向上运动，阀门开启。

单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开 (可提供防爆型)。

双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能 (可提供防爆型)。

限位开关回讯器：远距离传送阀门的开关位置的信号 (可提供防爆型)。

电气定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制(可提供防爆型)。

气动定位器：根据气压信号 (标0.02-0.1MPa)的大小对阀门的介质流量调节控制。

电气转换器：将电流信号转换成气压信号，与气动定位器配套使用 (可提供防爆型)。

气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。

手动操作机构：控制在不正常情况下可以手动操作。

气动阀门是复杂的化控制仪表，由多种气动元件组成，用户需根据控制要，进行详细选择。

1、气动执行器：双作用式、单作用式、③型号规格、④动作时间。

2、电磁阀：单控电磁阀、双控电磁阀、③使用电压、④防爆型。

3、信号反馈：机械式开关、接近式开关、⑧输出电流信号、④使用电压、⑤防爆型。

4、定位器：电气定位器、气动定位器、⑧电流信号、④气压信号、⑤电气转换器、⑥防爆型。

5、气源处理三联件：过滤减压阀、油雾器。

6、手动操作机构

Z641W气动大口径国标法兰式连接闸阀

具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于该阀具备缓冲机构，能有效地减速轻了关闭阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。

为了配合用户实现操作自动化，本公司除供应本系列产品之外，还可单独提供包括支架在内的气缸体，帮助用户对已有的种类繁多的手动闸阀进行改造，将双缸气动执行机构部分安装在手动闸阀的阀体大盖上，即可构成双缸式气动-手动两用闸阀。

由于其技术***，性能可靠，操作切换和维修方便，已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。

Z641W气动大口径法兰式闸阀巧妙设计的双层气缸和缓冲机构

双层气缸和缓冲机构的工作原理，按闸板工作的四个阶段分述如下：

1、闸阀开启前阶段：上层气缸的活塞（以下简称上活塞）和下层气缸的活塞（以下简称下活塞）同时受力，阀杆在上、下活塞的推动下，以单活塞近二倍的提升力，克服闸板密封面和阀体密封面之间的zui大静磨擦力，带动闸板上升。 压缩空气由上气缸的下气室，经由设置在隔板的特定通道，通过连通管，到达下气缸的下气室，推动上下活塞同时工作。下气缸上气室中的气体，经过设置在隔板内的另一特定通道。畅通无阻的排出气缸体外。

2、闸阀开启的后阶段：在闸板稍稍开启以后，下活塞就运行到了上死点，闸板在上活塞的带动下，继续提升，直至到了全开位置。

3、闸阀关闭的前阶段：在上活塞的推动下，闸板离开全开位置，开始下降。

4、闸板关闭的后阶段：当上活塞碰到下活塞凸台，并带动下活塞一起继续下降时，由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍，明显地减慢了下行的速度，进至闸板下降到了全关位置。减缓闸板下行的冲击，自行可关严阀门，又不使阀板楔得过紧，同时，还保护了密封面，免受猛烈冲击而损坏。

灵活可靠的气动-手动转换机构,装气缸盖上部的气动-手动转换机构，在闸阀开启的关闭过程的任何位置上，都可十分方便的转动操作手柄，直接地进行由气动至手动或由手动至气动的操作方式的转换，转换操作手柄采用定位销式自锁设计，手柄定位后，可靠***。由电磁阀及其控制电路或供风系统发生故障时，不需其他辅助工具，即可迅速转换成手动操作状态，***线路正常运行，避免事故发生。在新建工程的自控制系统未完成之前，本系列闸阀可以可靠地作为手动闸阀使用，动作时灵活轻快。关阀时间可调通过调整，安装在隔板上的缓冲机构，还可以在一定范围内调整闸板关闭的时间。

Z641W气动大口径法兰式闸阀结构特点：

1、选材考究，符合国内外相关标准，材料的全面质量高。

2、符合国内外***标准的要求，密封可靠、性能优良、造型美观。

3、密封副配对***合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。

6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

Z641W气动大口径国标法兰式连接闸阀

其特征在于所述间板下部开设有 圆形通孔，其中，位于出口端一侧的圆形通孔直径大于进口端一侧圆形通孔的直径；位于出口端一侧的圆形通孔上端的闸板上由销轴铰接一直径大于进口端一侧圆形通孔的阀瓣，阀瓣的密封面与进口端一侧圆形通孔周边台阶上设置的小阀座表面形成副密封副。其技术效果是由于在闸阀启闭件的闸板下部位设有匹配配合的通孔与阀瓣，故 当管路系统发生故障，闸阀从全启位置紧急关闭时，阀杆在快速驱动装置的驱动下带动闸 板沿设置在阀体内左右阀座之间的空间快速向下滑动关闭闸门，封堵流体通道，由此在闸 阀进口端形成的巨大正向水锤，

Z641W气动大口径法兰式闸阀执行标准 Administer Standard

四、Z641W气动大口径法兰式闸阀压力试验  Pressure Test

五、Z641W气动大口径法兰式闸阀主要零件材料及性能 Main Part Materials and Property

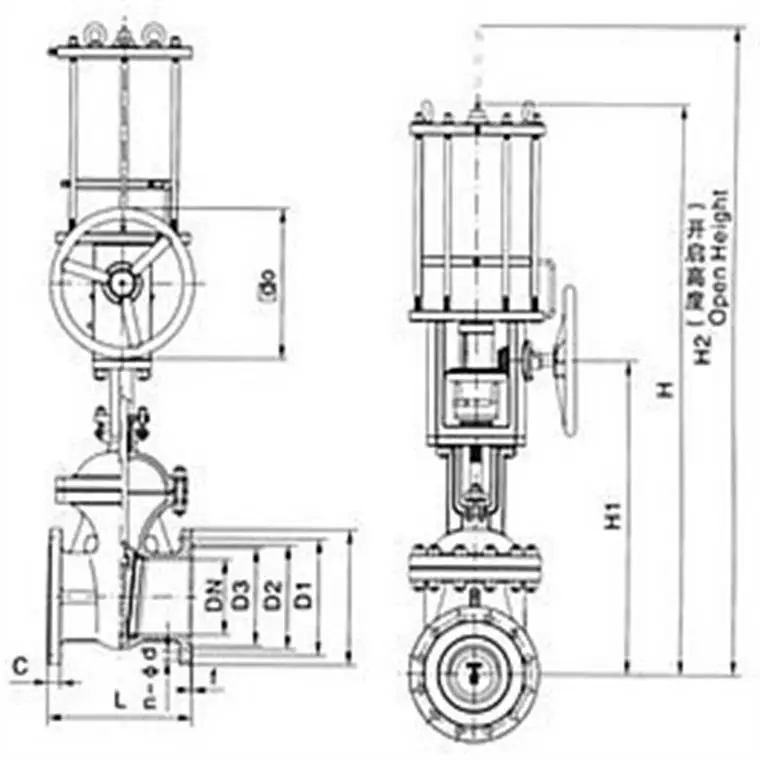

Z641W气动大口径法兰式闸阀产品外形及结构尺寸

是具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动手动转换装置）的低支架明杆闸 阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些 阀板在阀体内楔死而打不开的弊病。而且，由于该阀具备缓冲机构，能有效地减轻了关闭阀门时。由于活塞下行冲击而造成的阀 板密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。

Z641W气动大口径法兰式闸阀安装使用

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着； 2.各连接部位螺栓，要求均匀拧紧； 3.检查填料部位要求压紧，既***填料的密封性，也要***闸板开启灵活； 4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，***与阀门要求一致性； 5.用户在安装阀门时，必须预留阀门驱动的必要空间； 6.驱动装置的接线须按线路图进行； 7.闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

安装注意事项

1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

2）、安装在保温管道上的各类手动阀门，手柄均不得向下。

3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行***《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

Z641W气动大口径法兰式闸阀注意事项

手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 ）。

带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 ）。

带传动机构的闸阀，按产品使用说明书的规定安装。

如果阀门经常开关使用 , 每月至少润滑一次。

为了配合用户实现操作自动化，我厂除供应本系列产品之外，还可单独提供包括支架在内的气缸体，帮助用户对已有的种类 繁多的手动闸阀进行改造。将我厂生产的气缸体安装在手动闸阀的阀体大盖上，即可构成双缸式气动手动两用闸阀。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
