| 产品特性：性能稳定 | 加工定制：否 | 品牌：鑫东 |
| 型号：XD-300 | 用途：DIP焊接设备 | 别名：焊锡机 |
XD-300ML-LF 环保无铅触摸屏全自动双波峰焊锡机

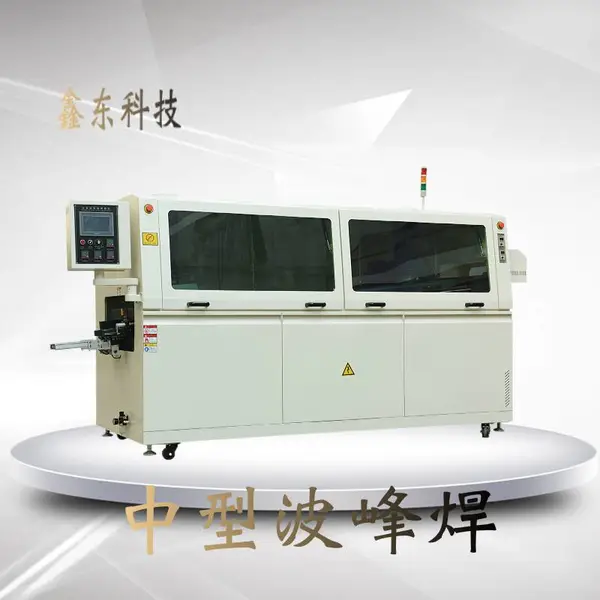

整机实物效果图
整机 CAD 示意图
整机技术特点：
1、外观设计：新颖，采用喷塑工艺不掉漆，经久耐用。 2、热风预热：无盲区热风预热区，高效热传导；保温层厚，省电节能 3、合金链爪：强度高，寿命长。 4、可调节喷口设计：波峰可随PCB板宽窄调节，大大减少了焊接PCB小板时锡的氧化量。 5、传动机构：采用精密模块化设计，传动准确，寿命长，易保养。 6、运输系统：闭环控制。无级调速，***控制PCB预热与焊接时间。 7、加热系统：温度采用PID闭环控制，温控稳定可靠。 8、助焊剂喷雾装置：步进马达闭环式自动跟踪喷雾系统，喷雾宽度和喷雾时间自动调节，并可按需设置提前和延长喷雾时间；隔离式设计，可拉出，并可拆卸，便于清洁维护； 9、控制系统：智能化控制程式，采用品牌电器，确保设备运行稳定。 10、人机界面：采用自主品牌触摸屏，确保系统可靠性和稳定性。 11、自动开关机：可按用户设定的日期、时间及温控参数进行。 12、故障提示：系统故障自我诊断，原因自动显示，故障排除方法随时查询。 13、经济运行：过板自动喷助焊剂，自动起波峰，限度地减少助焊剂的使用量和锡的氧化量。 14、保护系统：短路及过流保护，对设备关键电器元件起保护作用。 |
整机技术参数：
PCB板宽度范围 | Max.50~300mm |
PCB板运输高度 | 750±50mm |
PCB板运输速度 | 0~2000mm／Min |
PCB板运输角度（焊接倾角） | 3~7度 |
PCB板运输方向 | L→R/R→L（可选） |
PCB板上元件高度限制 | Max.100mm |
波峰高度范围 | 0—12mm可调，并保持波峰平衡 |
波峰数量 | 2 |
预热区长度 | 500×3=1500mm |
预热区数量 | 3 |
预热区功率 | 3.5×3=10.5kw |
预热区温度 | 室温~250℃可设置 |
加热方式 | 热风 |
适用焊料类型 | 无铅焊料/普通焊料 |
锡炉功率 | 11kw |
锡炉溶锡量 | Approx.300kg |
锡炉温度 | 室温~300℃、控制精度±1-2℃ |
温度控制方式 | P.I.D+SSR |
整机控制方式 | PLC+触摸屏 |
助焊剂容量 | Max5.2L |
助焊剂流量 | 10~100ml/min |
喷雾移动方式 | 步进电机 |
电源 | 3相5线制 380V |
启动功率（总功率） | max.21.5kw |
正常运行功率 | Approx.6kw |
气源 | 4~7KG/CM2 |
机架尺寸 | L2800×W1200×H1550mm |
外型尺寸 | L3500×W1250×H1700mm |
重量 | Approx1000kg |
外壳部分 | |
机体结构 | 采用工业方通加钢板折弯制作，机体底部有4个万向轮，另有5个脚杯起定位放置用（可调节机体水平及高度）； |
前门结构 | 前门为一个可视钢化玻璃窗,大视角设计。设双液压气弹簧顶伸开盖，***的作业及维护空间 |
后门结构 | 推拉式可拆缷结构，***机器的维护空间 |
机体顶部 | 置防LED爆照明灯一套 |
表面处理 | 整机喷涂电脑白+深灰色，喷塑处理 |
喷雾部分 | |
喷头 | 采用ST-8 喷嘴，喷雾范围20~65mm扇面可调，喷头高度50~80mm可调，流量60ml／min |
气路系统 | 采用高品质过滤器，亚德克控制阀和管接头，数字化显示气压。喷雾系统的气管采用耐酸碱、防腐蚀气管 |
喷嘴移动系统 | 步进电机+PLC智能控制，采用限位接近开关及入板光眼来组合控制，自动侦测PCB的速度及长度，感应式喷雾 |
助焊剂回收系统 | 喷嘴下面选用不锈钢折弯成型作托盘，用以装废水和助焊剂，可随意抽出清洗； |
抽风过滤系统 | 喷雾箱上部设有抽风箱，内置不锈钢过滤网，利用流体的特性限度的吸附和排出多余的助焊剂 |
喷雾箱结构 | 不锈钢材料，清理及维护方便。防腐蚀等级高 |
预热部分 | |
预热区 | 1500mm/3段独立控温预热区，PCB板受热均匀 |
温控方式 | PID控温***、可靠，进口热电偶检测系统,具有热电偶异常报警功能。 |
加热部件 | 采用台湾发热体，发热快、寿命长、热惯性小;温区热量均匀一致。 |
预热功率 | 总功率10.5kw |
安装模式 | 预热系统采用全封闭式设计，限度节能 |
预热箱盖 | 采用圆弧流线形外观设计，内充进口西斯尔高密度岩棉，保温效果***。 |
传输部分 | |
高强度耐磨导轨 | 专用铝导轨+不绣钢导条，高温耐磨，特殊的热补偿防变形伸缩结构确保导轨不变形不掉板 |
导轨平行度 | 三点同步的导轨调宽装置，高精密丝杆调宽，调宽精度小于0.2mm，4点支撑，使导轨保持平行一致 |
调宽方式 | 手动调宽 |
传递用双钩爪 | 专用1.5MM双钩爪（不易变形、不易粘锡）， 夹板厚度≦2.5mm（进板为同步链条式接驳） |
C/V速度设定最小单位范围 | 最小单位1mm／min 0-2000mm／min |
C/V速度偏差范围 | 电子闭环控制 0-10mm／min以内 |
链条张紧装置 | 链轮调节张紧 |
运输马达 | 台湾90W电子调速马达。 |
锡炉部分 | |
锡炉材质 | 4mm厚无铅专用不锈钢材料+20MM厚铸铁板。导热均匀，耐高温耐腐蚀，不变形。适应无铅工艺 |
锡炉特点 | 锡炉采用可调节喷口设计；锡渣氧化量***，波峰可随PCB板宽窄调节，大大减少了焊接PCB小板时锡的氧化量，可调距离为70-300MM |
焊接效果 | ***冲击波峰采用四排锥形孔设计，透锡好，最限度减少漏焊，假焊。***平波峰采用前中后均可调节的挡锡板，可调节出多种波形，以适应各种PCB板的焊接 |
***氧化设计 | 高品质锡炉，热稳定性好，采用液态锡流动式设计原理，减少锡的冲击氧化量.
|
经济型运行 | 通过PLC及光电开关，自动侦测PCB板来控制喷雾起波功能，限度的减小氧化量 |
锡炉的移动方式 | 手动 |
锡波可调高度 | 0-12mm |
波峰马达 | 台湾TCG高温马达，变频***调节波峰高度，数字化调节 |
加热部件 | 采用耐干烧不锈钢U型发热管+T20铸铁板，使用寿命长；外置加热系统，更***，不会爆锡，多道加强筋抗变形。
|
冷却系统 | |
制冷方式 | 电脑扇强制向上鼓风冷却 |
自动洗爪装置 | |
进口优质微型防腐蚀化工泵，双边洗爪，丙醇为清洁剂，自动循环清洗链爪。 | |
软件控制系统 | |
l 上位机系统采用触摸屏控制，人机界面对话，稳定可靠，配置***，操作方便。 | |
l 下位机采用自主品牌PLC及温控模块； | |
l 采用触摸屏与编程器（PLC）通信，通信稳定可靠，采用自主通信软件，通信速率可调187.5KBPS，指令传达时间<=0.2毫秒。自动识别上位机通信端口，无需在界面做相应的选择通信端口的对话框。通信线采用专用线(PC/PPI CABLE)，抗干扰强； | |
l 具有PCB板生产报表数据库，可自动记录不同型号的PCB板的生产产量； | |
l 自动故障报警功能：有热电偶异常报警功能，超高、低温报警；当预热或锡炉故障时停止加 热。 | |
l 可分别控制预热区温度,锡炉温度,运输速度，喷雾动作，强制冷却等。 | |
l 一周时间设定 （可设定一周七天，每天三次的自动开关机时间）。 | |
l 机头、机尾设有两处应急紧急制，特殊、紧急情况下请按下。 | |
随机附件 工具箱/易损件/说明书/电路图/送货清单 |
