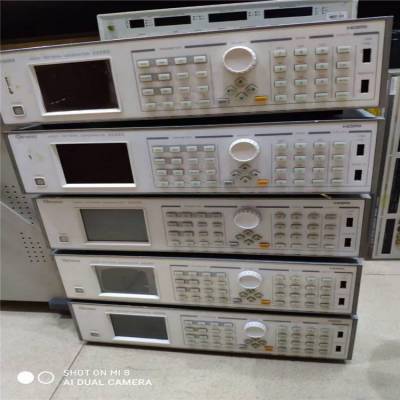

Chroma22293致茂22293-B视频信号图形产生器Chroma22293致茂22293-B视频信号图形产生器

Chroma 22293-B高清信号源,致茂22293-B：

Chroma 22293-B 可编程视频信号图形产生器结合模拟及数字信号，提供多重输出类型，支持现今及未来高频数字及模拟信号显示器产业测试需要，如 : LCM Monitor / LCD TV / PDP / Projector。

主要特色：

多端口输出测试应用

- HDMI port输出x3

- SCART portx2 (输出x1/输入x1)

模拟频率250MHz

数字 (DVI) 频率330MHz

支持DVI Dual HDCP测试应用

HDCP支援Auto / Manual Mode

HDMI V1.3C (具有24/30/36 bit deep color / xvYCC / CEC / Lip Sync)

HDMI V1.3Czui高687亿色深能力

DVI和HDMI含HDCP输出

Y、Pb、Pr / Y、Cb、Cr / Y、R-Y、B-Y 色差输出

S-Video / CVBS / SCART / RGB / 色差端子 / D端子

NTSC / PAL / SECAM信号

EDID 读出/写入/比对

光纤/同轴音频输入 (SPDIF)

简易的图像编辑

支持图形动态位移功能 (Scrolling)

HDMI/DVI即插即用功能

支援Gamma调校

ESD保护电路

前方USB及控制接口

Chroma 22293-B高清信号源,致茂22293-B：

Chroma 22293-B 可编程视频信号图形产生器结合模拟及数字信号，提供多重输出类型，支持现今及未来高频数字及模拟信号显示器产业测试需要，如 : LCM Monitor / LCD TV / PDP / Projector。

因应视讯产业发展朝大型化、高分辨率趋势，本机采 架构设计，使用能CPU并搭载高速/高密度 FPGA作为绘图引擎，提供能的系统控制，并支持新高解析多媒体数字影音传输接口HDMI V1.3规范，本机主要提供以下特点 :

更高速的带宽及色深 (Color Deep)

支持24、30、36位(RGB或YCbCr)与 色彩标准 xvYCC，以更大的色彩范围实现真正自然色且高分辨率的影像画面。

CEC 电子消费控制 (Consumer Electronics Control) Function

CEC特性是让使用者只透过一只遥控器的启动就能执行多种具CEC功能的HD装置内容。本机可手自动方式进行CEC测试参数设定，并支持TX(传送)/RX(接收 )/MonITOR(监控) & FEATURE (用户特性)等测试模式，另内建CEC测试 Pattern，提供使用者更简易快速的测试判定。

Lip Sync唇型影音同步

因数字信号处理技术不断提高，为达成高画质的影音表现，故视频处理过程会有潜在因素造成延迟，HDMI 1.3允许CE设备自动补偿这种定时差，可使视频与音频同步，以增加观看者感受。

本产品同时提供模拟/数字/TV/控制的信号：在模拟讯号RGB输出方面，其点频率达250MHz，符合RS-343A 信号标准，并支持Y,Pb,Pr/Y,Cb,Cr/Y,R-Y,B-Y。数字信号为TMDS输出，其点频率zui高可达330MHz，且测试画面分辨率可支持超过UXGA，另外因应更高频讯号测试，本机支持DVI Dual HDCP测试，可支持至双通道DVI测试应用。

在TV 输出规格方面， 22293-B 影像及色度信号符合NTSC、PAL、SECAM规范，输出信号含CVBS复合式信号，BNC及Y/C(Luminance/Chrominance)影像/色度分离信号及S-Video/SCART输出接头。并可支持特殊电视的功能测试，如隐藏式字幕 (Closed Caption) 、频道锁码 (V-chip)和电传文讯(Teletext) 。

同时为满足使用者一次多端口输出测试应用，本机内建3个HDMI及2个SCART端口，可大幅缩短测试时间，以快速的方式完成测试程序。

在操作方面，Chroma 22293-B采3.5吋多彩显示屏幕，并采图形式操作界面，使用者可透过面板的Icon直接编辑各式不同的时序参数及图像，或透过USB接口使用 VPG MASTER控制软件，以自动执行或手动控制方式作远程或自动控制 ; 其完整、易于明了的使用接口，可有效提升测试效率。随着 的显示器市场蓬勃发展、竞争激烈，厂商对质量的议题已越来越重视，在质量及 兼顾的考虑下，Chroma 22293-B符合 视讯量测所有需要，提供使用者于设计、生产、检验上的解决方案。
