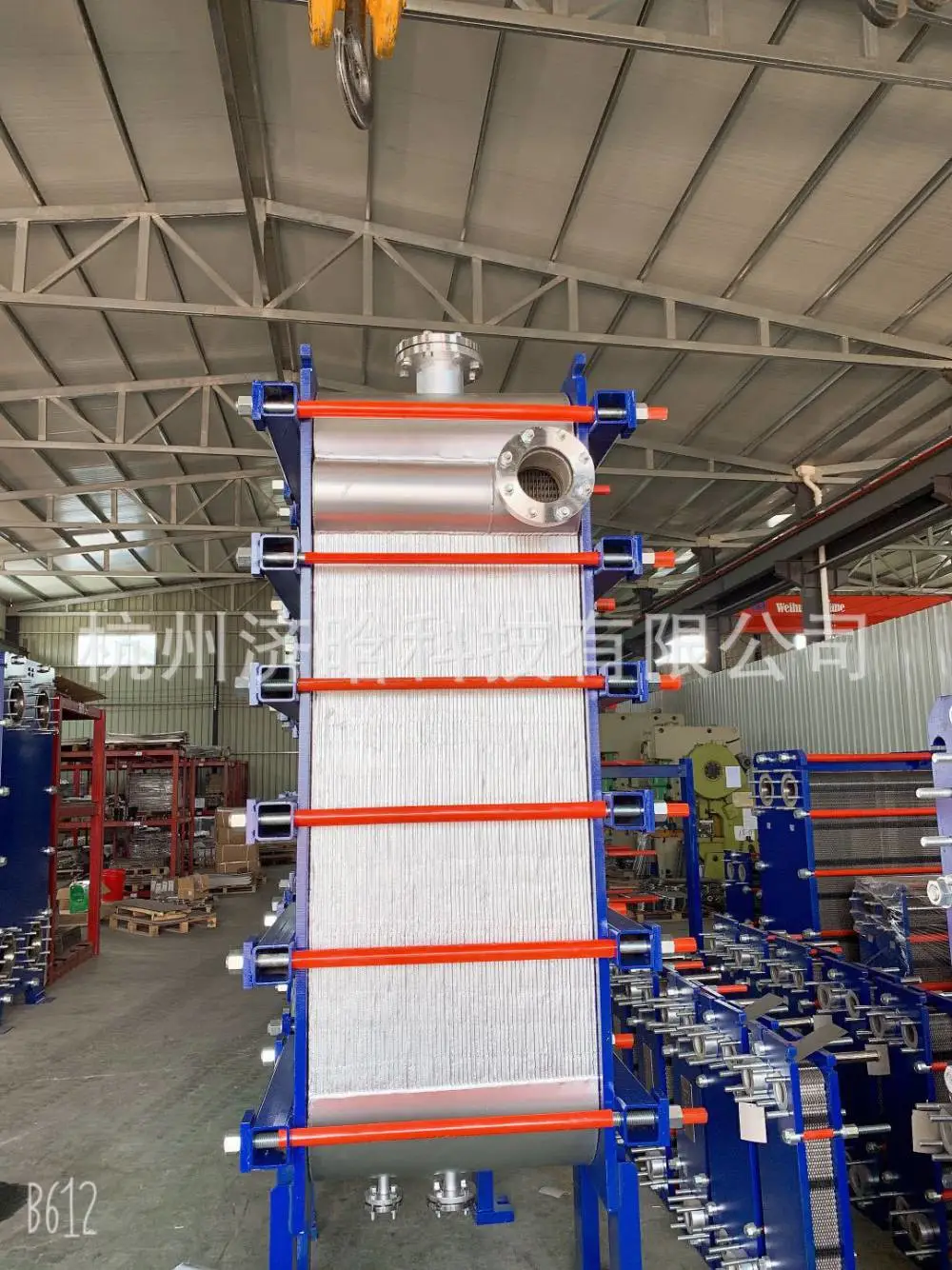

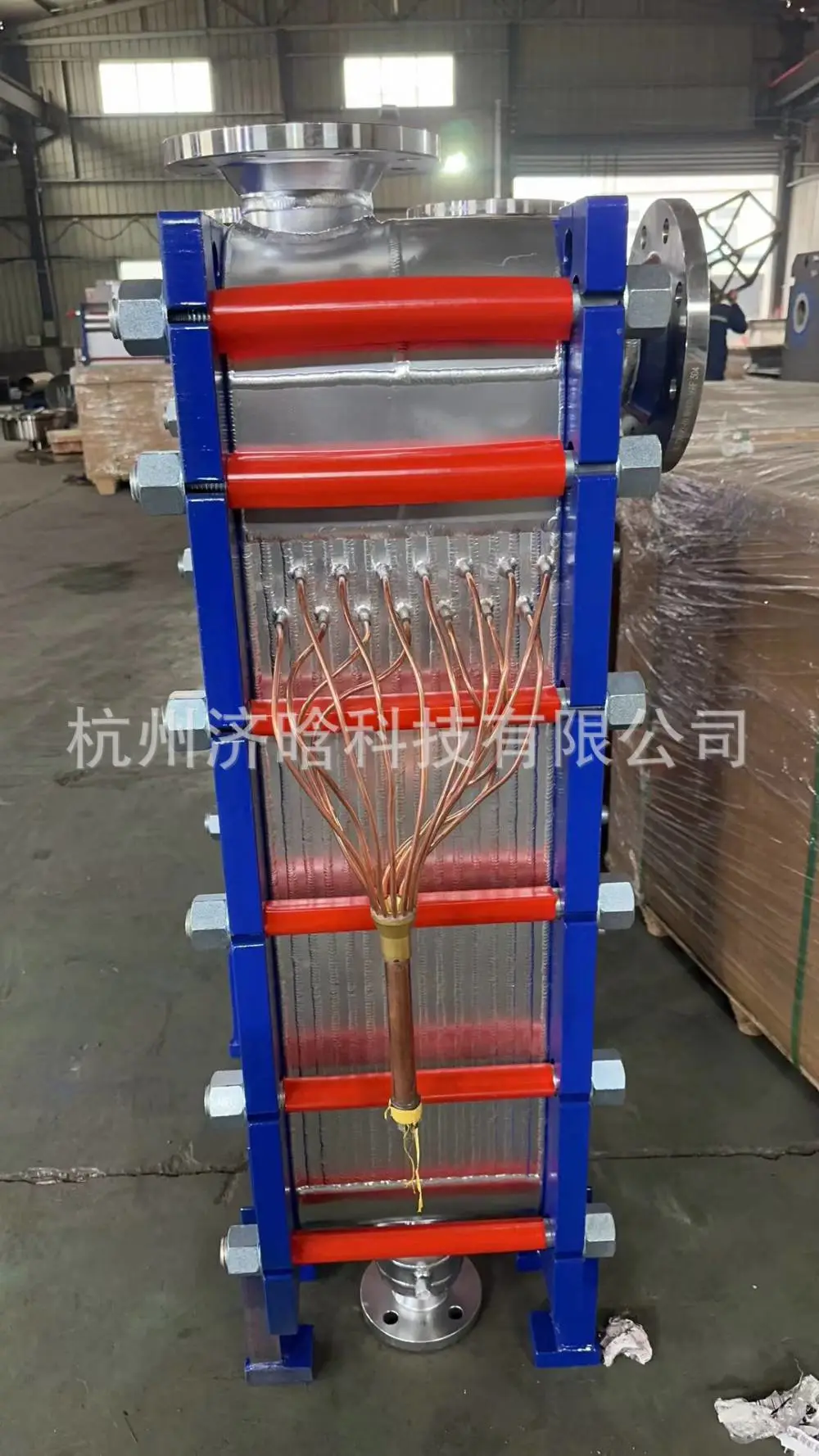

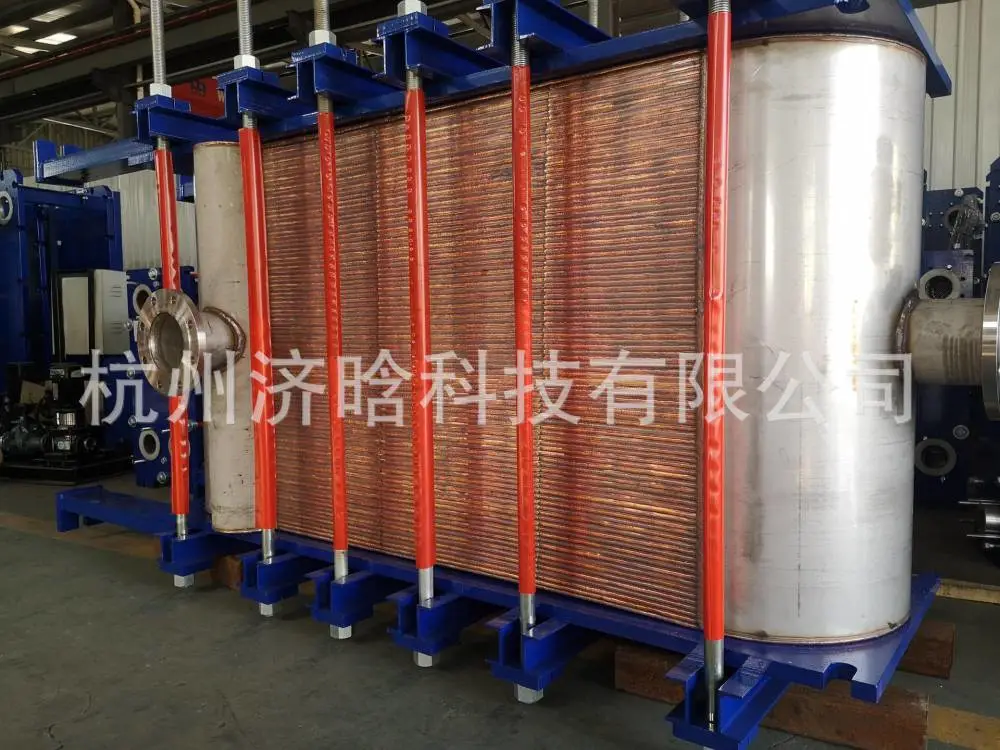

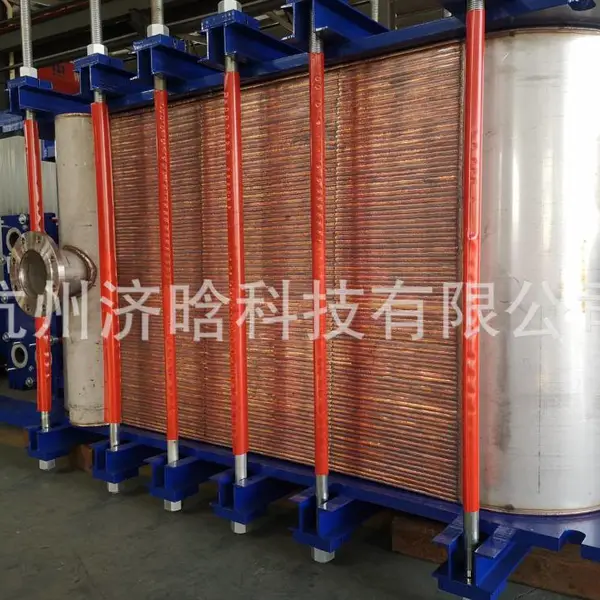

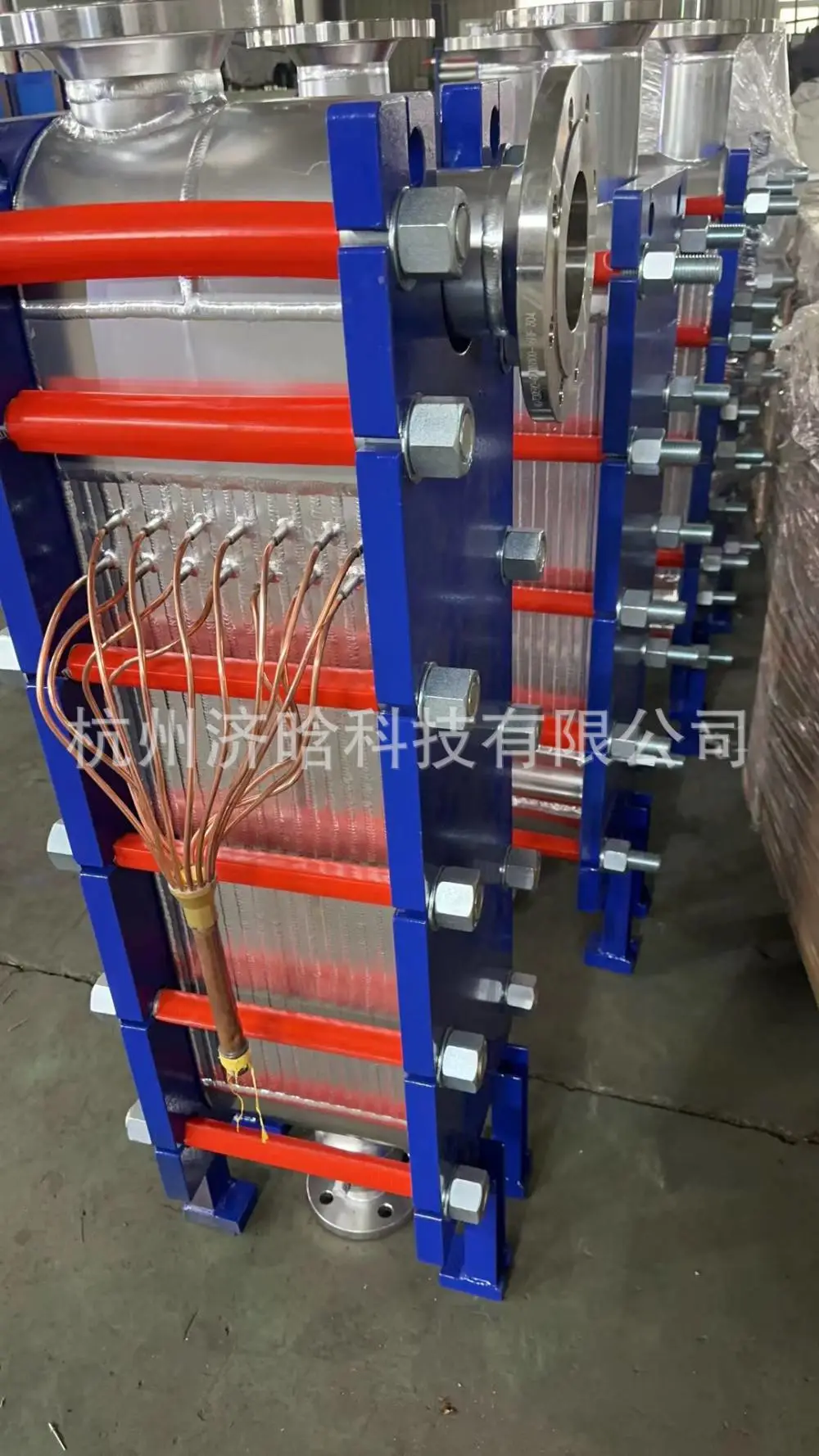

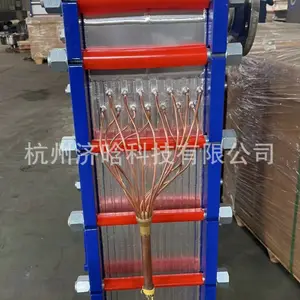

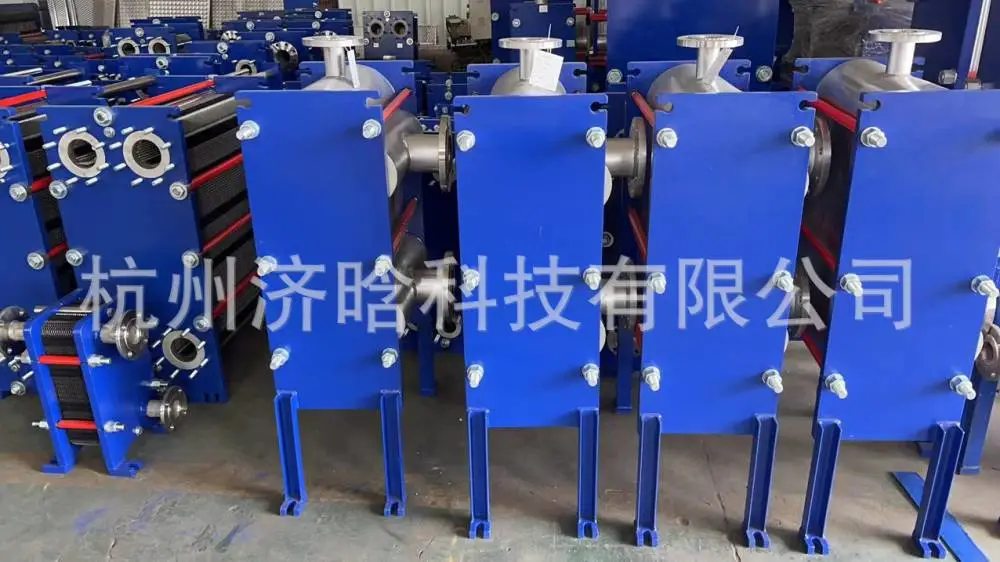

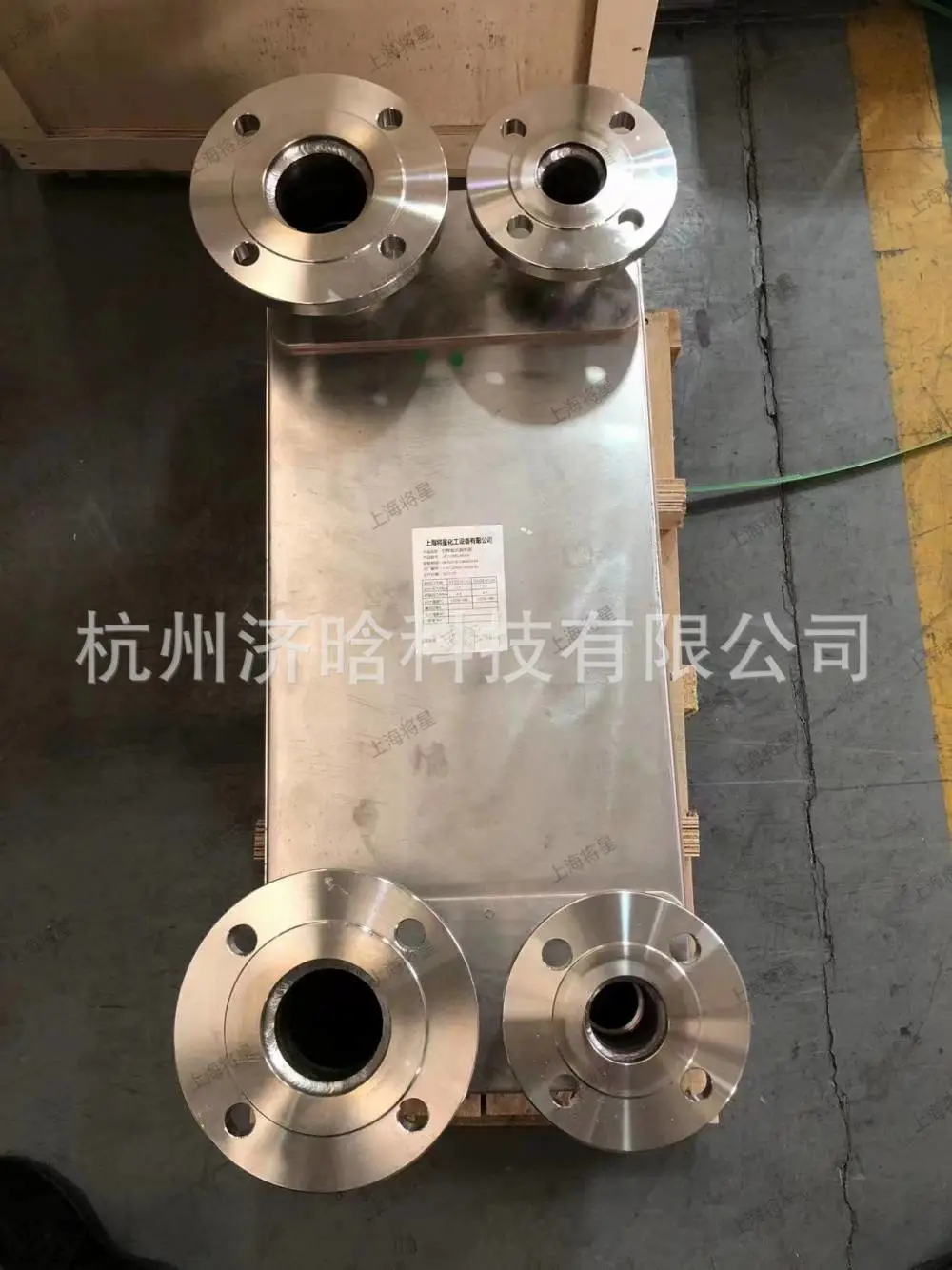

全焊式板式换热器

BRO/BRG/BRY全焊型板式换热器(简称换热器JXQ)JXQ是集列管式换热器耐高温度和较高压力与可拆板式换热器传热效***的优点于一体，具有重量轻、传热系数高、阻力小、不易结垢，适应性大等优点。另外KBQ/KBG/KBY/KBQ-g(简称换热器JXQ)全焊型板式换热器是一种宽流道的板式换热器。它适用于温差小流置大的工艺需求并适应对带有微粒浮体物和粘度高的流体。换热器主要由板片、端板、进出口管箱和封头等组成。板片束由相邻两板片以180度交角交替排列井对台焊接组成流道，流体通过进出口法兰

以逆流形式在板片中流动由干板片上的曲折波纹使流体在流道中不断地转向形成湍流从而提高了传热效率。

产品特点

·新型的节能热交换设备，传热效***·结构紧凑、操作简单·耐高压，耐高温

·以焊接为主的密封结构

·清洗用机械或化学清洗等清洗提高换热效率

板片材质

板片材质:SUS304SUS316L、2205双相不锈钢、904L板片厚度:1.0-1.5mm

适用范围

适用于化工、化肥、医药、冶金、机械、动力、矿山、印染、城镇供暖等部门，用以满足加热、冷凝、冷却及热回收等各种工艺要求。

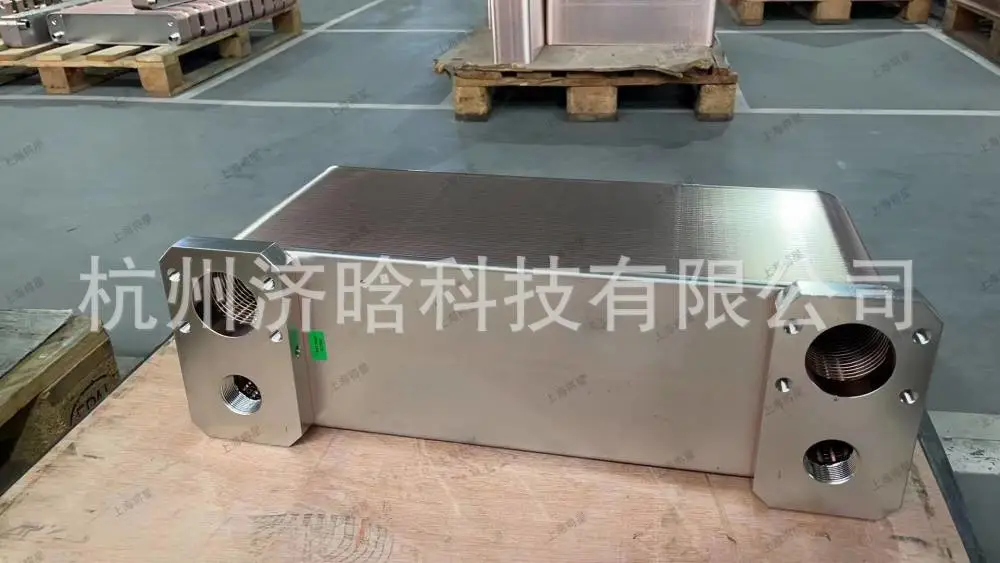

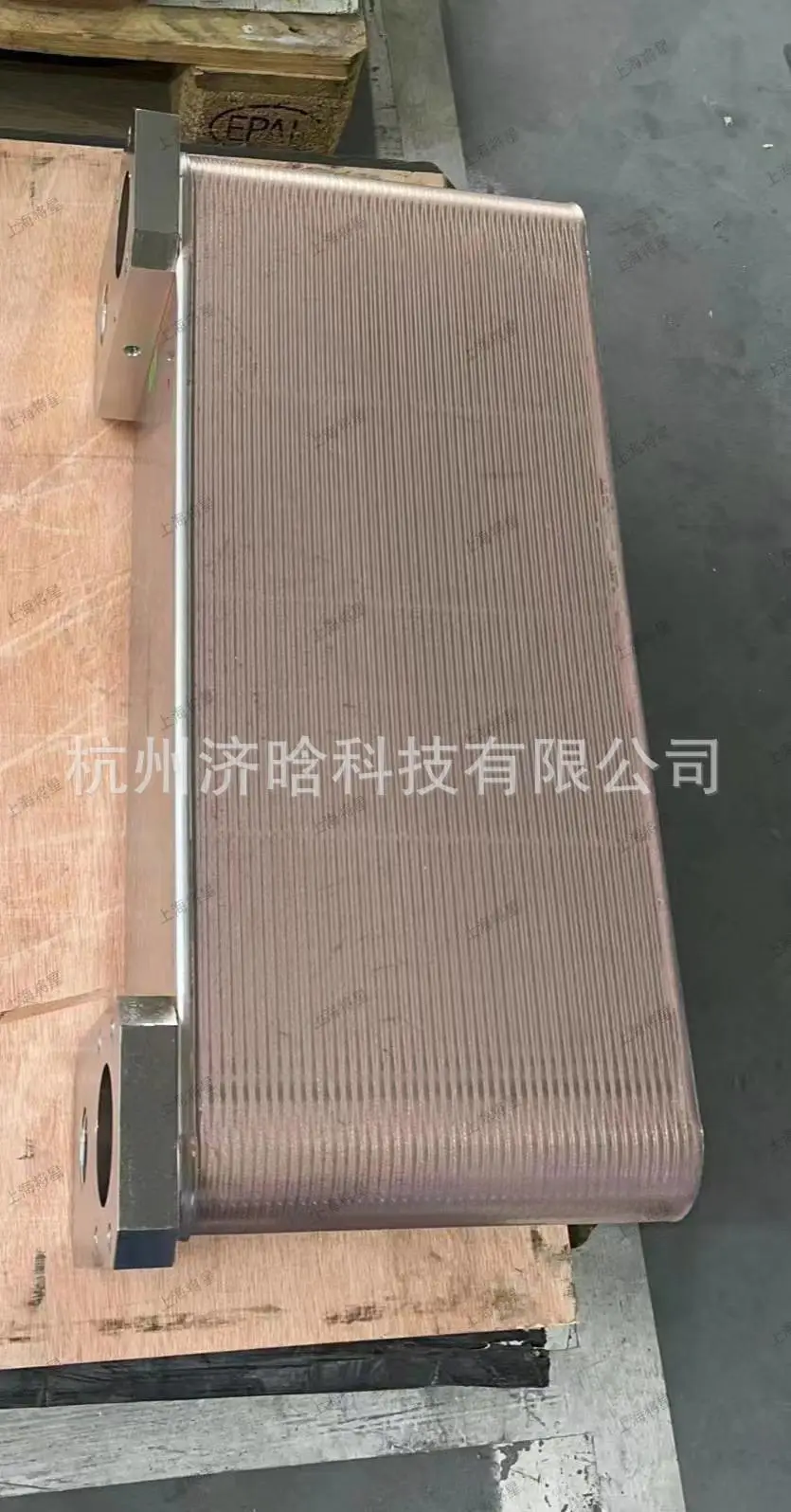

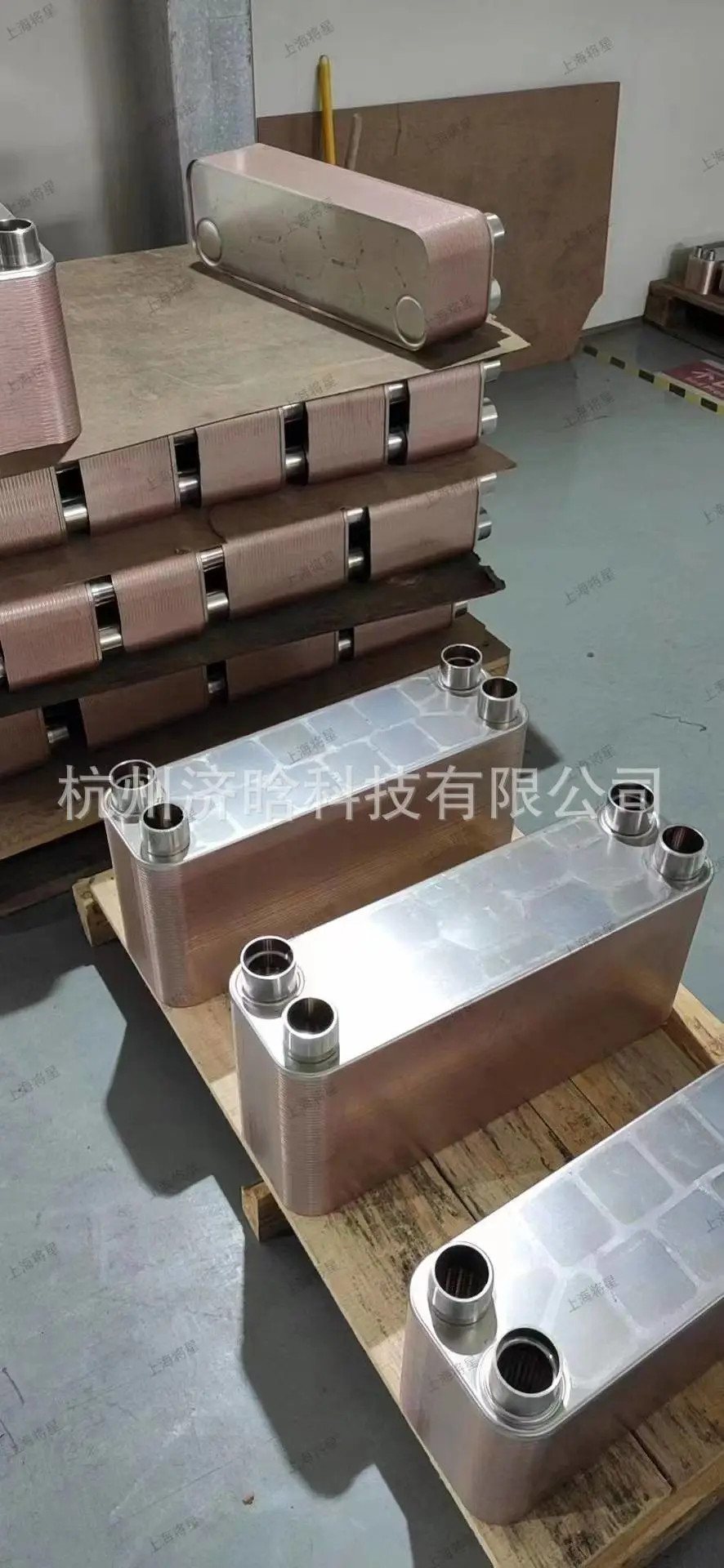

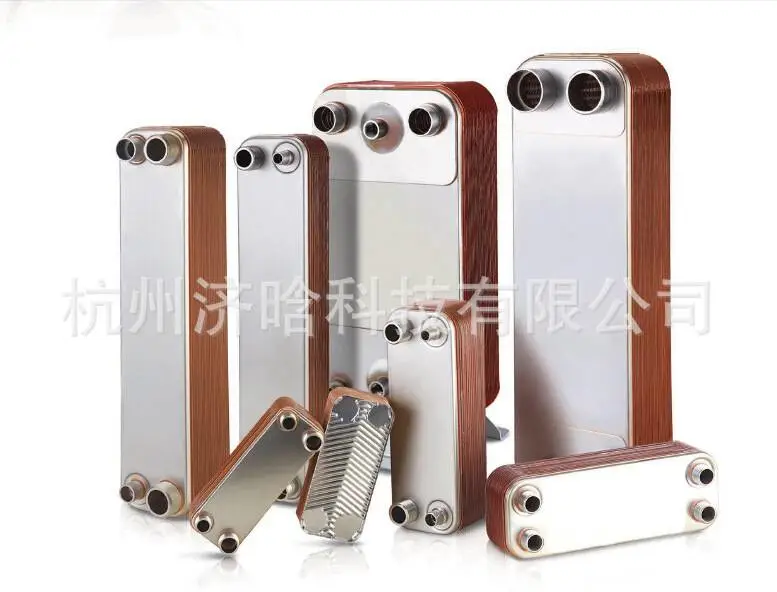

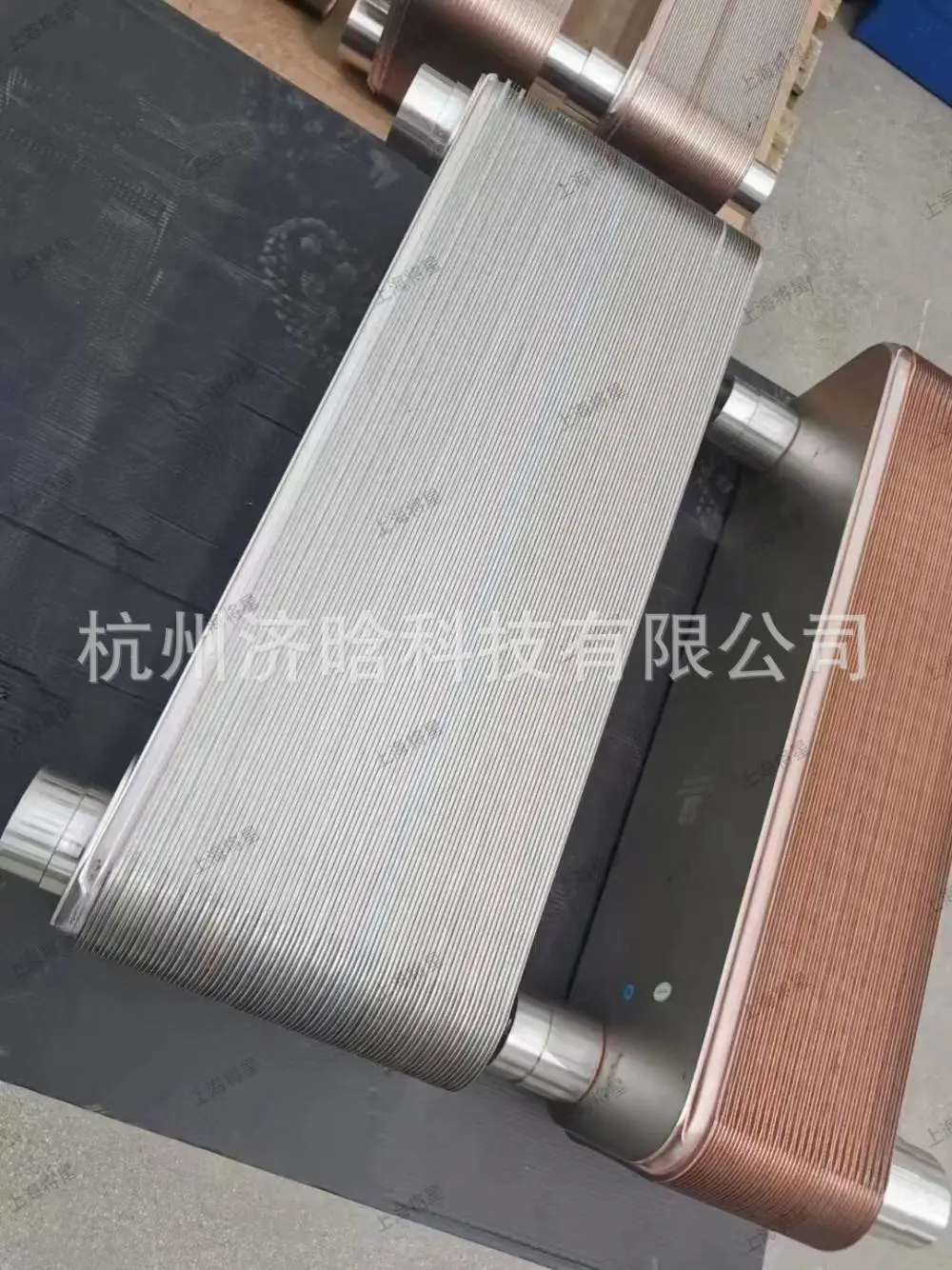

钎焊式板式换热器

钎焊式板式换热器材料

1、板片材料:316L或304不锈钢

2、端板材料:304不锈钢

3、钎焊材料:铜、镍、不锈钢

4、接口材料:不锈钢

钎焊式板式换热器特点：

1结构紧凑，易安装使用薄板片传热系数高滞液量少

2用水量少，同一工况下只需要相当于壳管式换热器的1/3用水量

3、污垢系数低，高湍流降低了污垢系数,从而减少清洗次数4重量轻仅相当于壳管式换热器的20%-30%，经久耐用

5、承受高温(250℃)和高压(45BAR)，降低了腐蚀问题

6、适应性好，易调整

钎焊式板式换热器的适用介质：

1、除氨、氯以外的各种制冷剂

2、水、水蒸汽

3、液压油等油类

4、有机溶剂

5、气体

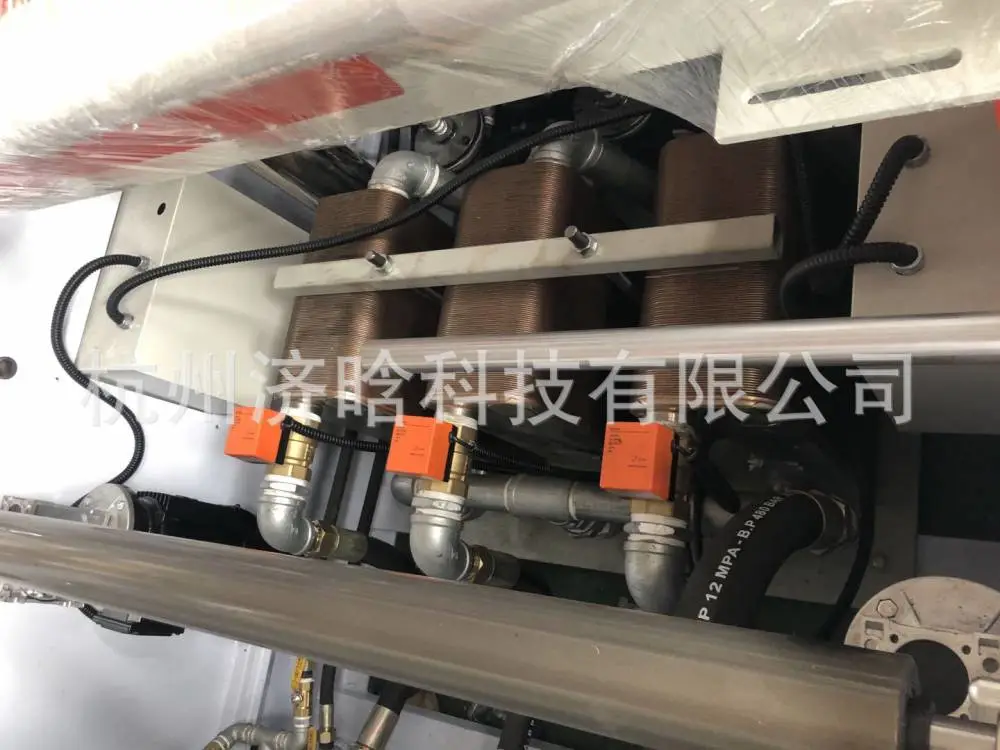

换热机组

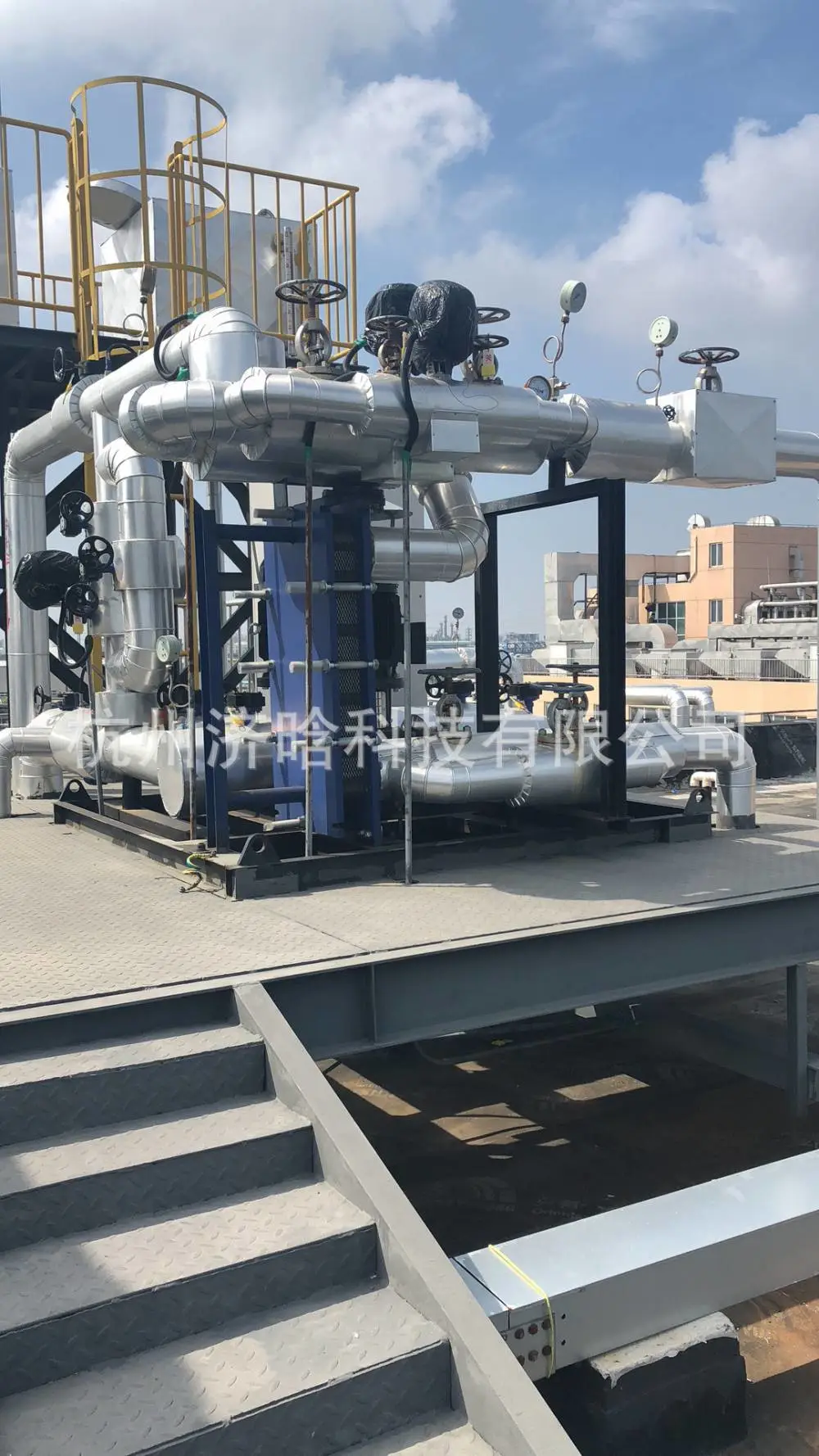

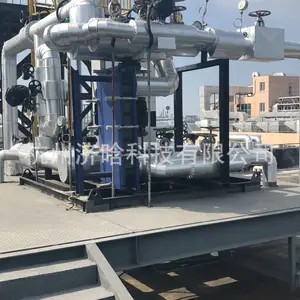

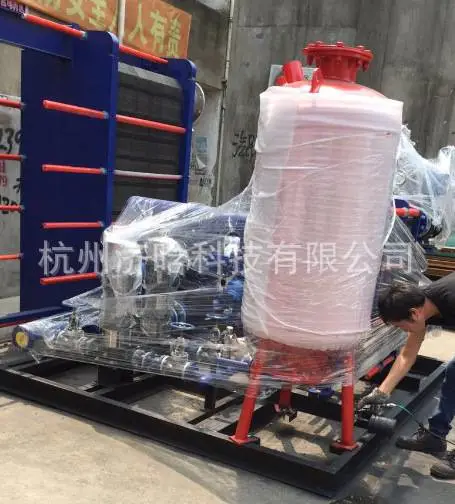

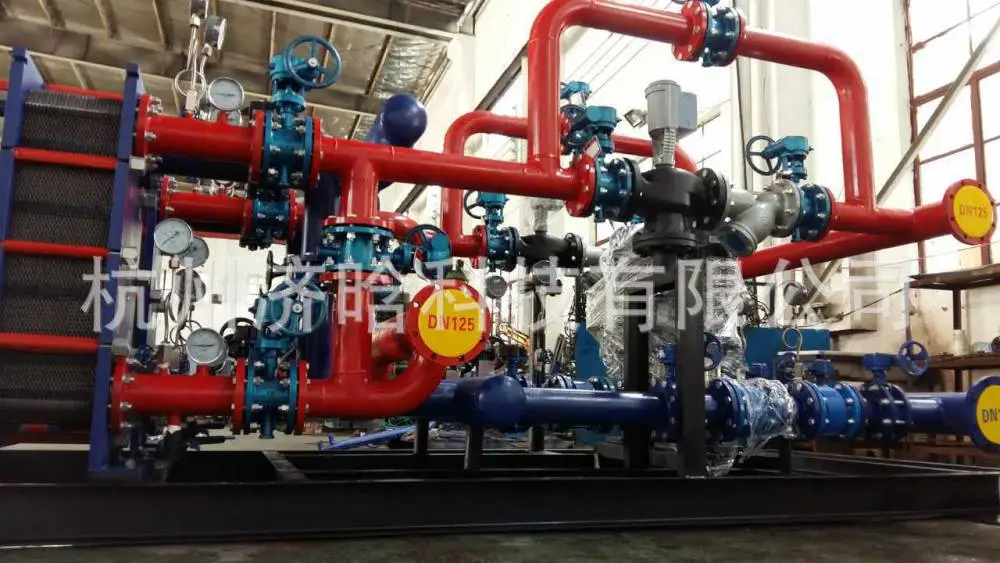

智能换热机组

产品原理

智能换热机组是集成了换热器/循环泵/补水泵/仪表/传感器/温度控制/电气控制及阀门管路等于一体的机电化设备，并进行科技计算和优化设计，具有硬件配置精良机构布局合理、控制系统好、操作管理方便、节约运行费用等优点。能为不同需求的用户提供一体化的换热综合解决方案，已被应用到区域供热/制冷系统生活热水系统、余热回收、海水淡化、工艺冷却系统等等诸多领域。

产品优势：

合理的设计

集热工机械、过程仪表、网络通讯、电气控制等设计于一体可根据不同用户对换热机组进行硬件和软件的优化设计,量身订做以满足用户的不同工况要求。

性价比高

机构紧凑，可节约机房面积和基建费用，出厂前已经严格检测，现场只需法兰连接，开机即可投入行，减少现场安装工程费用，缩短工程建设周期。

质量稳定

工业化生产整机设计整机生产整机测试并严格遵循!S09001国际质量体系，涵盖设计控制采购控制生产过程控制成品检测以及产品控制等各个工艺环节,换热机组整机质量好。

运行管理轻松

人性化的人机界面，操作管理方便。***成熟的控制系统，故障率低维护量少，节能运行，可实行无人值守运行和远程监控。

型号说明：

1、自动控制供水温度，即供水温度可按设定温度标准间温度或室外温度所需室温自动调整，智能控制，实现机电一体化，供热能力大，无需人工监控、节能。

2、智能控制:集机电控制和各种参数显示于一体实现了控制显示的集成。

其控制有两种方式:

工控机控制:采集数据、数据显示、实时控制，各种实时数据、历史数据的显示、报表以及打印，功能完善。

触摸屏和PLC联合控制:能够实现运行状态各种运行参数的控制和显示，结构紧凑。以上两种方式均可根据用户的要求，实现局城或以互联网的集中监控，远程操作及故障诊断。

3、系统补水采用变频控制,全自动按需补水对管网无冲击，稳压精度高。

4、采暖时将凝结水箱膨胀水箱和补水箱合为一体，体积小，占地面积小。

5、采用板式换热器，机组供热功率大，体积小，占地面积少。

6、控制部分采用了国内外厂家的电气元件，运行稳定。

7、机组若用于生活热水，可***、定时、恒压、恒温、自动调节系统

使用说明：

1该产品适用于住宅、机关厂矿医院、宾馆、学校等场合的采暖、洗澡和空调系统。

2、热媒种类为蒸汽时，蒸汽的工作压力在05Mpa温度在150℃以内，则选用全焊型板式换热器(常规为可拆板式换热器)或者减压到05Mpa以内，过热蒸汽的话则减温到150℃以内。

3热媒种类为热水时采暖热媒水温度为110T空调生活热水热媒水温度为95℃若超出此值应重新设计换热器。

4、采暖系统供回水温度85/60℃(可调)，空调系统供回水50/60

5热媒种类为蒸汽时，采暖系统凝结水温度低于80℃空调系统凝结水温度低于60°℃。

6、生活热水机组设计水循环管，参数表中(供水循环量)是指机组一用户未端--机组的循环水量。

7、双循环泵系统正常为一泵工作一泵备用，三循环系统正常为两泵工作，一泵备用。

8、参数表中的采暖面积，其建筑物单位面积热负荷是按70W/m计算的，实际供热面积应按实际的建筑物单位面积热负荷进行修正。

9、允许循环水阻(不包括换热机组>为02Mpa如大于此值，定货时应提出重新选择循环水泵。

10数表中循环水泵，补水泵的型号及数量适用于用户未提出具体要求的场合，当用户选用不同的型号或有其他要求时应在定货时注明。

11热机组的外形尺寸与换热问不符时我公司可根据用户要求另行设计。

如无特殊要求汽水采暖、空调机组7MW以下采用疏水器控制疏水，7MW以上采用手动阀门控制疏水。
