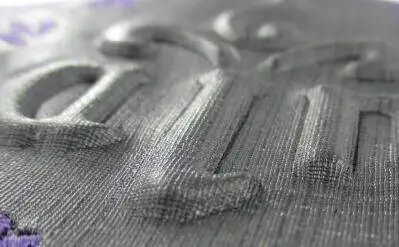

一、产品简介： QK-6800C是采用进口原材料和德国精细工艺研发而成，具有成膜效果好、纳米高光强、表面饱满系数高、附着力强、耐水洗和耐磨性强等优点。 二、产品指标： 指标名称 技术指标 检测标准 外（25℃） 微透明液体 目测 PU值 7.5-8 Q.F01.16-2014 光度 80° GB/T 528 抗拉伸强度 350-400 GB/T 7124 撕裂申长率 485 GB/T 7125 三、产品特点： 本产品主要用于高端鞋材表面处理浸泡，产品韧性好耐折好，耐水洗、耐刮性强。对于鞋底鞋面具有良好的附着力和耐磨性优点。对聚氨酯、橡胶底材也有很好的附着力。 四、产品注意事项： 1.先用挥发性溶剂把需上胶的面料底材清洗干净，待溶剂挥发后，在进行使用 2.不得与其次胶料混用，以免产生化学反应导致不干或者报废。 3.严禁冰冻和零下温度使用，一般建议常温使用。 4.在100度-130度的条件下，恒温烘烤30秒即可。 五、 产品包装： 50公斤/桶、120公斤/桶 提示：以上性能数据为该产品于500克、湿度 70%、温度 25℃时测试之典型数据，仅供客户使用时参 考，并不能完全***于某个特定环境时均能达到以上全部数值。敬请客户使用时，以实测数据为准。

【产品特点】 ● 本品为环保型透明胶，粘度低、流平性好、消泡性能好； ● 可常温或中温固化，固化速度适中； ● 固化物柔软度适中，透明度佳，表面平整、光亮，无气泡，附着力强； ● 固化物具有良好的耐溶剂性、防潮防水性能优。 【适用范围】 ● 适用于各种LED灯条、LED灯具灌封等产品的表面披覆和滴胶； ● 其它产品的表面产品封装； 【外观及物性】 型号：QK-3012 颜色：透明液体 比重：25℃ 1.07g/㎝ 3 0.93g/㎝ 3 粘度：25℃ 750-950cps 40-60cps 保存期限：25℃ 6 个月 【使用方法】 配比： A：B = 3：1（重量比） 可使用时间： 25℃×60-80 分钟 固化条件： 25℃×6-8 小时或50℃×3 小时 ● 要滴胶的产品表面需要保持干燥、清洁； ● 按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B 剂混合后需充分搅拌均匀，以避免 固化不完全； ● 搅拌均匀后请及时进行灌胶，并尽量在可使用时间内使用完已混合的胶液； ● 固化过程中，请保持产品水平摆放，以免固化过程中胶液溢出。 【注意事项】 ● 本品在混合后建议对胶水进行抽真空除泡处理，以排除搅拌过程中产生的气泡，或静置10-20 分钟再使 用，以使混合时产生的气泡及时破除； ● 如采用加温固化，滴好胶的产品可静置一段时间再进入烤箱，如发现表面仍有气泡，可使用火焰消泡的 方法除泡； ● 混合在一起的胶量越多，其反应就越快，固化速度也会越快，请注意控制一次配胶的量，因为由于反应 加快，其可使用的时间也会缩短； ● 可使用时间：是指在25℃条件下，100g 混合后的胶液的粘稠度增加一倍的时间，并非可操作时间之后, 胶液***不能使用； ● 有极少数人长时间接触胶液会产生轻度皮肤过敏，有轻度痒痛，建议使用时戴防护手套，粘到皮肤上请 用或酒精擦去，并使用清洁剂清洗干净；

该款光敏树脂性能优越，该材料类似于传统的工程塑料（包括ABS和PBT等）。它能被理想的应用在汽车、医疗器械,日用电子产品的样件制作,还被应用到水流量分析,室温硫化硅橡胶模型、可存放的概念模型、风管测试、快速铸造模型的方面。 QK- 28041光敏树脂的物理性质： 材料性质：液态 外观：透明 粘度：270cps（30℃） 密度：1.13g/cm3（25℃） QK- 28041光敏树脂的光学性质：（355 nm） 用于确定工作曲线的参数（固体激光器，355 nm）： E c 11.5 mJ/cm2 [临界曝光量] D p 0.16 mm（0.0065英寸）[固化深度-In（E）曲线的斜率] E 10 54 mJ/cm2[固化厚度为0.254mm（0.01英寸）时的曝光量] 成型后机械性能:（以下数据都只是一个近似的数据，实际的数值还要依赖于制作时的条件。）

玻璃釉： 又称为翡翠釉。因为它的釉面像一层透明的玻璃，所以被称为玻璃釉。 它是千京科技发展有限公司研发，千京科技生产的一种特殊釉面。其特点是高亮度、高抗菌、高自洁、高防水。 玻璃釉中的主要成份是氧化镁(magnesium oxide) 。 俗称：苦土，灯粉，煅苦土。分子式：MgO 分子量：40.30。 玻璃釉原来被广泛应用于橡胶、塑料、电线、电缆染料、油漆、玻璃、陶瓷、化学试剂、医药等产品中。千京科技成功地将其与其他材料结合，***应用卫生洁具的釉面中，并开发出新的一系列智能感应便器等卫浴产品。 与传统的釉面相比，玻璃釉的釉面高度平滑，所以不易吸附污垢，极易清洁。因此大大减少了清洁剂和净水的使用量。 玻璃釉的卫生洁具更节水、更环保而且更实惠。 而且由于玻璃釉的表层是在1300度的高温下形成的。所以它的密度更高，不渗水，更可以防止釉面吸色。这种应用了玻璃釉的新科技卫浴产品的开发将是卫浴市场的一个新卖点，同时也将给我们的生活带来许多便利。

一、产品说明： 本保护胶是单组分触摸屏专用于耐高温、绝缘保护产品，主要应用于触摸屏的绝缘、防潮和保护。可通过丝网印刷在PET、ITO膜和ITO玻璃上，起到防止材料在生产过程中受到污染或划伤的作用。在触摸屏上、下两层粘合之前，可简易用手或镊子等工具揭掉，这种保护胶不会残留在材料表面或者污染材料。此产品可以在宽泛的温度和湿度范围内体现良好的绝缘保护性能，该胶有良好的粘接性能和机械性能，可以起到吸冲缓振以及屏蔽污染的功效。 二、技术指标： 项目 技术指标 外观 蓝色粘稠液体 固性份 ≥95% 闪点 ≥150℃ 粘度（25℃，cps） 71000 耐cnc ok 耐超声波清洗 ok 洁净度 无白点，无异物 三、使用指南： 使用方法： 网版印刷 使用浓度： 原液使用 成膜烘烤温度： 150～160℃ 烘烤时间： 15min 四、使用工艺： 网印→ 烘烤成膜 → 制程保护 → 可剥胶撕除 印刷参数及烘烤参考： A． 印刷网目：(43~78T) 150~250目 对小区域如金手指压接部位采用56T聚脂网布***；对宽大部位或满版印刷建议采用78T聚脂网布； B．乳剂厚度：10~30μm； C．刮刀硬度：65~75°，采用聚脂胶刮刀，刮刀角度约75°； D．刮刀压力：15~25kg； 刮刀速度：100~250mm/min； 回墨刀速度：100~300mm/min；

MQ硅树脂是一类非常独特的硅氧烷，是有四官能度硅氧烷缩聚链节（Q）与单官能度硅氧烷链节（M）构成的有机硅树脂，其摩尔质量一般为1000--8000，分子结构中M链节与Q链节的量之比及结构决定树的性质和应用范围,可以增添任何树脂生产使用. 技术指标： 外 观：无色透明液体，无机械杂质。 挥发份：≤0.5%（150℃*2hr） 折光率：1.42 乙烯基含量：2% 产品性能： 1、优异的耐热性、耐低温性能，可在－60℃至+300℃温度环境下使用。 2、良好的成膜性、适度的柔韧性，且耐老化，抗紫外线辐照。 3、很好的拒水性。 4、较好的粘附性能。 产品用途： 1、主要应用于大功率LED硅胶的补强，加入后硅胶无色高透明，机械强度高（根据需要调整硬度可达邵氏7***，拉伸强度可达6Mpa以上）。线收缩小，抗黄变好，耐高温，能过回流焊，不裂胶。 2、在透明加成硅橡胶中作为补强剂，补强后的硅橡胶无色透明，机械强度高。 3、适于作为无机材料－有机材料粘接复合时的增粘剂。 4、其它未尽和待开发的应用。 用法用量： 直接添加入体系中。和乙烯基硅油按照一定比例混合分散开后使用。 建议1%含氢添加量7.5-7.8 % 1.2%含氢0.63-0.65%
