西安青鹏公司坚定前行(山特3C3 HD 30K外接山特蓄电池C12-100西安总经销)是一家专注于从事山特3C3 HD 30K外接山特蓄电池C12-100电力保护解决方案，人性化的大屏幕LCD中英文显示，市电和旁路双输入/单输入可选，具有直流启动功能，长延时机外接山特12V100AH蓄电池型号（C12-100），山特3C3 HD 30K外接山特蓄电池C12-100销售于咸阳,渭南,宝鸡,铜川,延安,榆林,商洛,汉中,安康,兴平,彬州,韩城,华阴,子长,神木,旬阳,兰州,庆阳,天水,嘉峪关,陇南,平凉,石嘴山,银川,固原,吴忠,中卫,石嘴山,西宁,德令哈,乌鲁木齐,鄂尔多斯,呼和浩特,太原,运城,重庆,攀枝花,武汉等地。

山特3C3 HD 30K外接山特蓄电池C12-100功能作用：

市电和旁路双输入/单输入可选，电池节数可调。贴心的直流启动功能，让您在没有市电供应的情况下，也能使用UPS。定时开关机的功能，免除您因为忘记启用UPS而招致的损失。远程监控功能，实现无人化的目标。强大的充电功能，不但方便您对备用时间的延长，智慧型的充电方式更使得电池的寿命得以延长，节省开支。自动重启动功能，使您在UPS备用关机后不必亲身为UPS开机。接近1.0的输入功率因数，大幅度的减少了对市电电网的污染，提高电网的利用率，是真正的绿色电源。宽广的输入电压范围，在各种恶劣的电力环境下都为您的贵重设备提供稳定的保护。接近***的满载运转效能，***为您节省电费支出。强大的抗干扰能力，能***电网上的杂讯、高压、突波，给您的设备提供一个干净的电力环境。智能电源监控管理功能，适用于TCP/IP局域网，支持TCP/IP网络监控UPS；提供分层目录结构管理网络UPS；实现远程监控、远程操作的功能，异常事件发生时可通过广播、电子邮件、传呼及手机短信通知用户。

全数字化控制技术，高速微控制器和可编程逻辑器件对电路控制、 参数设定和运行更加，自检和自侦测功能更加强大。智能化电池充放电功能，可根据用户电池配置自动电池的充电电流参数，并根据供电对电池进行均充浮充转换、温度补偿充电和放电。智能侦测全程守护，出现故障时，同步启动UPS保护功能。实现多台UPS并联冗余功能。UPS自带日程，用户可自我编程实行灵活的定时开/关机、电池充放电和均浮充等功能，让用户更方便地使用和UPS。IGBT高速开关整流逆变技术，具有高电压和大电流的工作特性，采用电压型驱动，只需要很小的控制功率。

超清晰界面信息处理技术，人性化的大屏幕LCD中英文显示，流程图运行状态直观显示。直观的LED状态指示：工作流程式状态指示，一目了然。环保节能关键性技术，采用了***性能的屏面板和经氟碳工艺处理的机箱外观，环保耐用，历久如新。采用可拆解式模块化设计，高度节约资源；采用新型轴承风扇，散热性能好，高度节能。采用无环流控制电路，节电性能良好。采用绿色整流和逆变技术，为用户提供清洁的能源。采用DSP数字电路及高精度贴片技术，整机寿命同比增加了80%。稳定的并联扩容技术，N+1并联冗余的规划，提供您的电源解决方案。在线维修的设计，即使维修也不需要断电，只要将UPS转到维修模式，您可以在持续供应负载电力的状况下的进行在线维修。N+1并联冗余的设计规划，即使在维修的时候市电发生中断，您的贵重设备也能得到不间断的电力供应。

山特3C3 HD 30K外接山特蓄电池C12-100产品应用环境：

本产品适用于办公室、网络机房、工业环境、中小型数据中心、网络管理中心、企业服务器机房，金融、银行、证券数据机房、营业网点、电信数据机房、***机构、税务机构、教育机构机房、学校、中小企业机房、IT计算机、医疗医院、检验检测机构、实验室、制造业工厂、电厂、石油化工、交通运输、收费站、隧道、地铁站、火车站、建筑楼宇、中小型企业级数据中心机房、电信通讯机房、计算机数据机房、银行金融数据中心机房、通讯行业5G基站、自动化控制系统、交通轨道运输收费系统、安保监控系统、***教育机构、广播电视系统、工厂生产过程控制、石油化工、工矿制造、能源生物领域等

山特3C3 HD 30K外接山特蓄电池C12-100产品基本功能：

·智能化DSP数字控制技术，有效提升产品性能和系统牢靠性

·N＋X并联冗余（支持并机共用电池）

·工业环境防护性能强

·经济、安全的ECO模式运转可使UPS的整机效率达到***以上

·高清晰人机交互的LCD界面，操作直观便捷

·功能强大的通讯接口和远程监控

·丰富的选配件，可根据实际需求灵活配置

山特3C3 HD 30K外接山特蓄电池C12-100产品特性：

采用新型IGBT整流逆变技术及三电平电路，在线效能高达96%，ECO节能经济模式高达***

输出功率因数1.0，视在带载量提升10%，输出功率因数是衡量UPS的一个重要指标，而功率因数越高则提供给负载的有功功率越高

内模块化设计，MTTR功因修复时间<30分钟

高功率密度，占地面积节约50%

充电功率提升4倍，充电时间大幅减少

智能电容故障预警功能，进一步提升可靠性

智能电池管理功能，延长电池生命周期

具有智能虚拟负载测试功能，提供智能假负载测试功能

7英寸全彩色触摸屏，设备操作运维管理更便捷，搭配酷炫LED状态指示灯

标准支持铅酸，镍铬蓄电池，更可支持锂电，超级电容等多种直流储能系统

大充电电流高达400A，更快恢复电池容量

支持4台UPS并机，支持并机共用电池组

支持电池冷启动

体积更小，节约机房宝贵空间

低成本TCO，经济环保更节能，为了更好的适应国家对于碳达峰，碳中和的号召，山特3C3 HD 30K外接山特蓄电池C12-100 UPS具有高达96%的在线双变换率，同时更具有兼顾可靠性和***极限率的ECO模式，为用户提供低TCO，节约大量的运营成本。

在线双变换模式与高效ECO模式下的工作负载率***提高

牢靠性升级，适应更多应用场景

防尘设计，提升了对恶劣环境的适应能力

电容健康检测预警，避免故障进一步扩大

PCBA三防技术，智能PCBA喷涂三防漆，提升产品的防盐雾防腐蚀能力

智能并机冗余，内置嵌入式同步CAN通讯，并机无需并机卡，确保并机冗余UPS的输出同步，负载均分

丰富的通讯接口及通讯选件，满足客户多样化的管理需求

山特3C3 HD 30K外接山特蓄电池C12-100主机ECO模式特点：

·ECO模式下可提供高达***的系统效率，与传统机型相比，***降低了UPS电力耗费和对应的制冷耗电成本

·在ECO模式下，UPS内置滤波保护装置依然可以提供浪涌保护，确保输出高质量电力品质

·快速智能转换，根据市电电网质量山特3C3 HD 30K外接山特蓄电池C12-100能智能在ECO及双变换模式下自动切换，典型切换时间仅为2-4ms，具有更高牢靠性

·ECO模式下，关键器件可靠性得到进一步提升，寿命***

山特3C3 HD 30K外接山特蓄电池C12-100更多详细的性能特点：

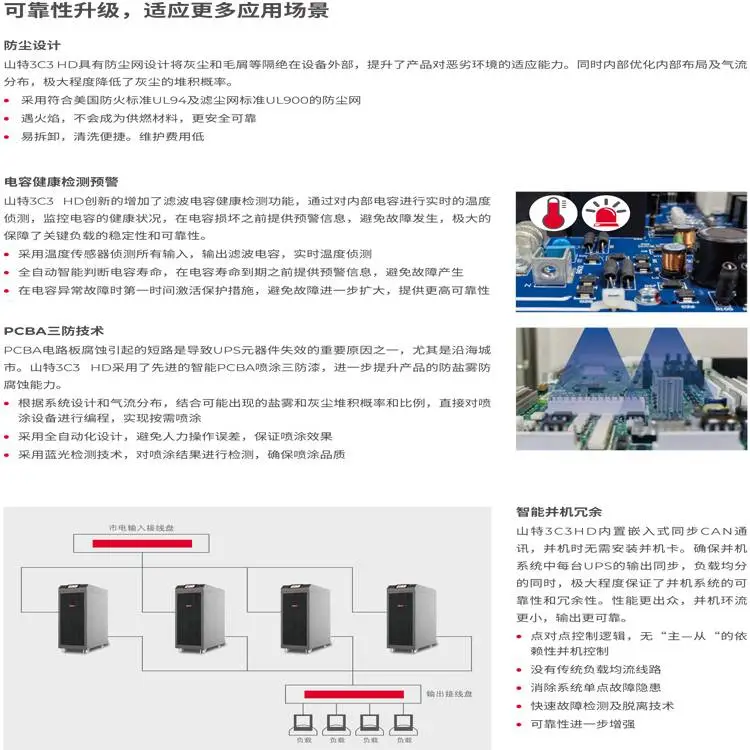

防尘设计

山特3C3 HD 30K外接山特蓄电池C12-100具有防尘网设计将灰尘和毛屑等隔绝在设备外部，提升了产品对恶劣环境的适应能力。同时内部优化内部布局及气流分布，***程度降低了灰尘的堆积概率。

·采用符合美***火标准UL94及滤尘网标准UL900的防尘网

·遇火焰，不会成为供燃材料，更***

·易拆卸，清洗便捷。维护费用低

电容健康检测预警

山特3C3 HD 30K外接山特蓄电池C12-100创新的增加了滤波电容健康检测功能，通过对内部电容进行实时的温度侦测，监控电容的健康状况，在电容损坏之前提供预警信息，避免故障发生，***的保障了关键负载的稳定性和牢靠性。

·采用温度传感器侦测所有输入，输出滤波电容，实时温度侦测

·全自动智能判断电容寿命，在电容寿命到期之前提供预警信息，避免故障产生

·在电容异常故障时***时间激活保护措施，避免故障进一步扩大，提供更高牢靠性

PCBA三防技术

PCBA电路板腐蚀引起的短路是导致UPS元器件失效的重要原因之一，尤其是沿海城市。山特3C3-30KS HD采用了智能PCBA喷涂三防漆，进一步提升产品的防盐雾防腐蚀能力。

·根据系统设计和气流分布，结合可能出现的盐雾和灰尘堆积概率和比例，直接对喷涂设备进行编程，实现按需喷涂

·采用全自动化设计，避免人力操作误差，***喷涂效果

·采用蓝光检测技术，对喷涂结果进行检测，确保喷涂品质

智能并机冗余

山特3C3 HD 30K外接山特蓄电池C12-100内置嵌入式同步CAN通讯，并机时无需安装并机卡。确保并机系统中每台UPS的输出同步，负载均分的同时，***程度***了并机系统的牢靠性和冗余性。性能更***，并机环流更小，输出更牢靠。

·点对点控制逻辑，无“主—从“的依赖性并机控制

·没有传统负载均流线路

·消除系统单点故障隐患

·快速故障检测及脱离技术

·可靠性进一步增强

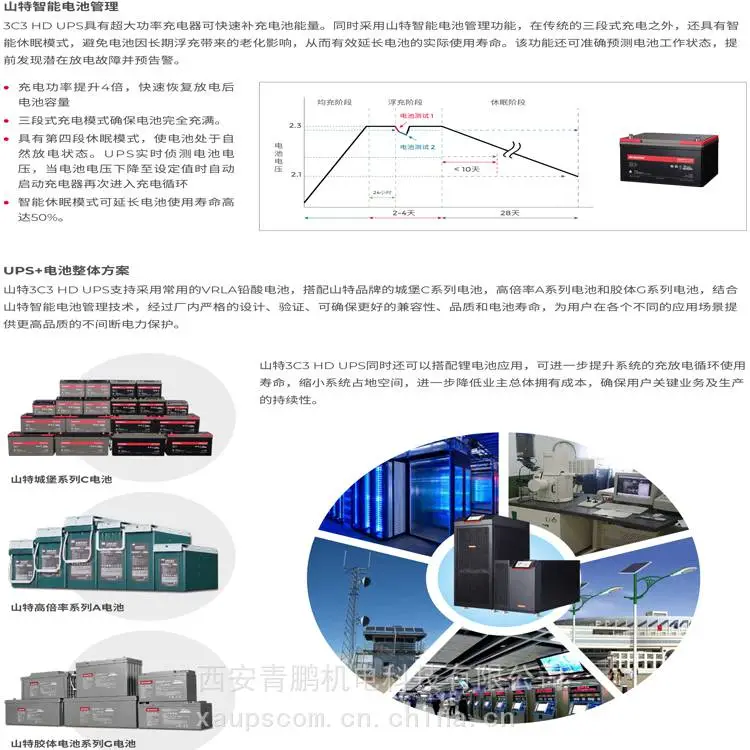

山特智能电池管理

山特3C3 HD 30K外接山特蓄电池C12-100 UPS具有超大功率充电器可快速补充电池能量。同时采用山特智能电池管理功能，在传统的三段式充电之外，还具有智能休眠模式，避免电池因长期浮充带来的老化影响，从而有效延长电池的实际使用寿命。该功能还可准确预测电池工作状态，提前发现潜在放电故障并预告警。

·充电功率提升4倍，快速恢复放电后电池容量

·三段式充电模式确保电池完全充满。

·具有第四段休眠模式，使电池处于自然放电状态。UPS实时侦测电池电压，当电池电压下降至设定值时自动启动充电器再次进入充电循环

·智能休眠模式可延长电池使用寿命高达50%。

·UPS+电池整体方案，山特3C3 HD 30K外接山特蓄电池C12-100 UPS支持采用常用的VRLA铅酸电池，搭配山特品牌的城堡C系列电池，高倍率A系列电池和胶体G系列电池，结合山特智能电池管理技术，经过厂内严格的设计、验证、可确保更好的兼容性、品质和电池寿命，为用户在各个不同的应用场景提供更高品质的不间断电力保护。

·山特3C3 HD 30K外接山特蓄电池C12-100 UPS同时还可以搭配锂电池应用，可进一步提升系统的充放电循环使用寿命，缩小系统占地空间，进一步降低业主总体拥有成本，确保用户关键业务及生产的持续性。

兼容锂电，***趋势

  山特3C3 HD 30K外接山特蓄电池C12-100 UPS除了匹配目前业内常用的铅酸蓄电池之外，还可适配锂电，兼容主流锂电厂家，以及飞轮、超级电容等多种储能设备，这给用户提供了更多的直流方案选择。

·锂电池具有体积小，重量轻，高充放电循环次数，长寿命等特点

·兼容铅酸，镍铬等常规电池，还兼容飞轮，超级电容等特种储能设备

·搭配锂电池可实现削峰填谷等特殊应用，让用户尽享锂电优势

智能在线假负载测试

  山特3C3 HD 30K外接山特蓄电池C12-100具有智能假负载测试功能，该功能可让UPS在不需要外接真实负载的情况下，动态智能调节逆变输出电压和旁路市电电压之间的电压差，从而使得逆变输出电流经过内部静态旁路流回电网输入端，实现以最小损耗来达到设备带载测试的目的，为用户节约大量的租赁负载和测试电费的费用。

·无需连接外部负载，实现能量智能回馈

·满载测试但整体能量损耗仅占整机功率的3-5%

·可验证UPS的内部器件，开关带载能力，线缆连接等UPS状态在正式投入使用前处于***状态

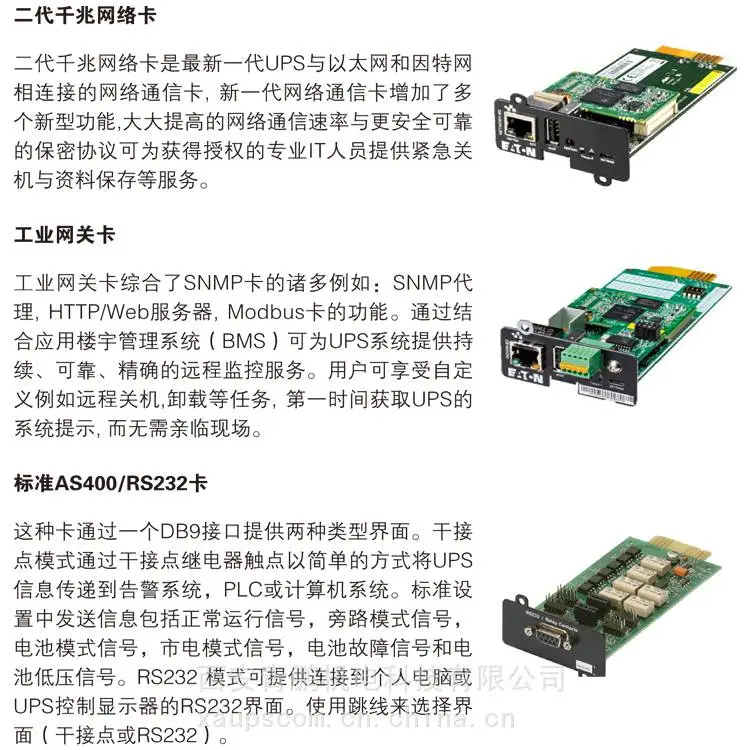

丰富的通讯选件

二代千兆网络卡

·二代千兆网络卡是山特最***UPS与以太网和因特网相连接的网络通讯卡, ***网络通讯卡增加了多个新型功能, 支持网络管理协议 (SNMP)和超文件传输协议 (HTTP)，以及与1000Base-T以太网络集成功能，内嵌Web服务器，可用于远程UPS智能管理监控软件，大大增加的网络通信速率与保密协议可为获得授权的IT人员提供紧急关机与资料保存等服务。

工业网关卡

·Industrial Gateway Card支持Net-work-M2提供的所有功能，且同时支持MODBUS TCP和RTU协议。通过结合应用楼宇管理系统（BMS）可为UPS 系统提供持续、可靠、***的远程监控服务。用户可享受自定义例如远程关机, 卸载等任务, ***时间获取UPS的系统提示, 而无需亲临现场。

AS400继电器/RS232接口卡（标配）

·通过UPS的Mini-slot槽用于为AS/400计算机和其它工业设备提供有关UPS设备工作运行状态的四组干接点信号。为智能监控系统提供一个RS-232串行通讯接。

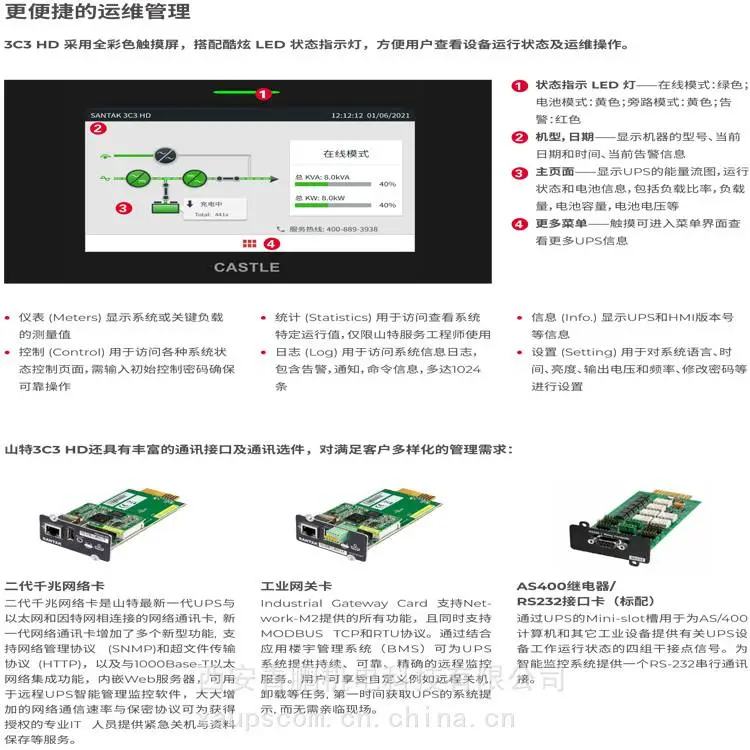

更便捷的运维管理

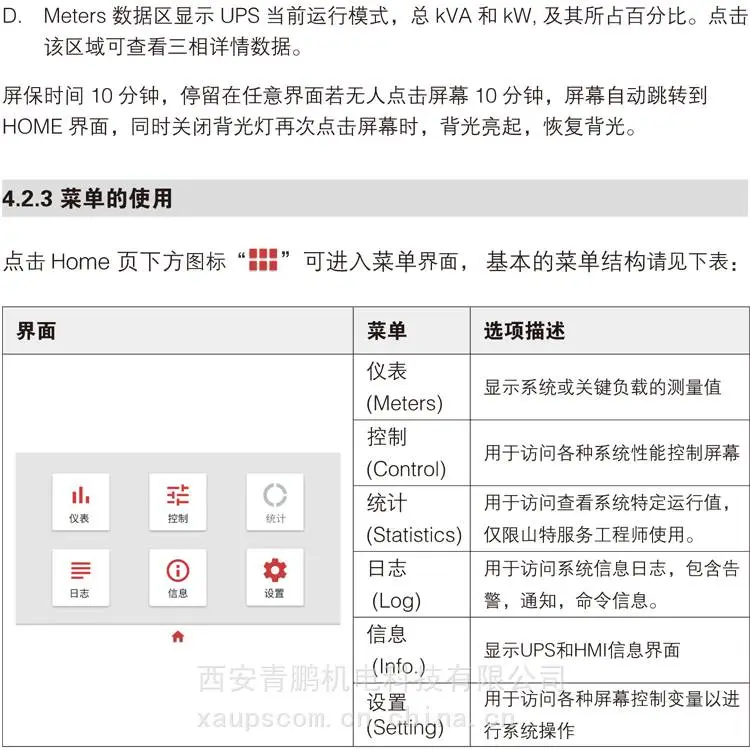

山特3C3 HD 30K外接山特蓄电池C12-100采用全彩色触摸屏，搭配酷炫LED状态指示灯，方便用户查看设备运行状态及运维操作。

·仪表 (Meters) 显示系统或关键负载的测量值

·控制 (Control) 用于访问各种系统状态控制页面，需输入初始控制密码确保可靠操作

·统计 (Statistics) 用于访问查看系统特定运行值，***山特服务工程师使用

·日志 (Log) 用于访问系统信息日志，包含告警，通知，命令信息，多达1024条

·信息 (Info.) 显示UPS和HMI版本号等信息

·设置 (Setting) 用于对系统语言、时间、亮度、输出电压和频率、修改密码等进行设置

山特3C3 HD 30K外接山特蓄电池C12-100产品功能特征：

市电和旁路双输入/单输入可选，电池节数可调。

全数字化控制技术，高速微控制器和可编程逻辑器件对电路控制、 参数设定和运行更加，自检和自侦测功能更加强大。

智能化电池充放电功能，可根据用户电池配置自动电池的充电电流参数，并根据供电对电池进行均充浮充转换、温度补偿充电和放电。

智能侦测全程守护，出现故障时，同步启动UPS保护功能。实现多台UPS并联冗余功能。

UPS自带日程，用户可自我编程实行灵活的定时开/关机、电池充放电和均浮充等功能，让用户更方便地使用和UPS。

第六代IGBT高速开关整流逆变技术，具有高电压和大电流的工作特性，采用电压型驱动，只需要很小的控制功率。

超清晰界面信息处理技术，人性化的大屏幕LCD中英文显示，流程图运行状态直观显示。直观的LED状态指示：工作流程式状态指示，一目了然。

环保节能关键性技术，采用了***性能的屏面板和经氟碳工艺处理的机箱外观，环保耐用，历久如新。

采用可拆解式模块化设计，高度节约资源；采用新型轴承风扇，散热性能好，高度节能。

采用无环流控制电路，节电性能良好。采用绿色整流和逆变技术，为用户提供清洁的能源。

采用DSP数字电路及高精度贴片技术，整机寿命同比增加了80%。稳定的并联扩容技术，N+1并联冗余的规划，提供您的电源解决方案。

在线维修的设计，即使维修也不需要断电，只要将UPS转到维修模式，您可以在持续供应负载电力的状况下的进行在线维修。

N+1并联冗余的设计规划，即使在维修的时候市电发生中断，您的贵重设备也能得到不间断的电力供应。

贴心的直流启动功能，让您在没有市电供应的情况下，也能使用UPS。定时开关机的功能，免除您因为忘记启用UPS而招致的损失。

远程监控功能，实现无人化的目标。强大的充电功能，不但方便您对备用时间的延长，智慧型的充电方式更使得电池的寿命得以延长，节省开支。

自动重启动功能，使您在UPS备用关机后不必亲身为UPS开机。

接近1的输入功率因数，大幅度的减少了对市电电网的污染，提高电网的利用率，是真正的绿色电源。

宽广的输入电压范围，在各种恶劣的电力环境下都为您的贵重设备提供稳定的保护。

接近***的满载运转效能，***为您节省电费支出。

强大的抗干扰能力，能***电网上的杂讯、高压、突波，给您的设备提供一个干净的电力环境。

智能电源监控管理功能，适用于TCP/IP局域网，支持TCP/IP网络监控UPS；提供分层目录结构管理网络UPS；实现远程监控、远程操作的功能，异常事件发生时可通过广播、电子邮件、传呼及手机短信通知用户。

自动侦测UPS型号及通讯口；提供密码保护功能；支持定时开启/关闭UPS功能；支持UPS定时自测功能；支持图形方式实时显示UPS状态功能；支持网络关闭多台服务器和工作站的功能。

支持Smart Event功能，使用户按自已的需求定义接收异常电力信息的方式；支持关闭大部份应用程序及保存相关文档；支持简/繁体中文、多国语言及英文平台；支持在线帮助功能。

具有数据记录（包括市电、UPS、负载、电池）和事件日志功能，便于系统管理员进行UPS日常维护。提高UPS电源的使用率，延长UPS电源的使用寿命。

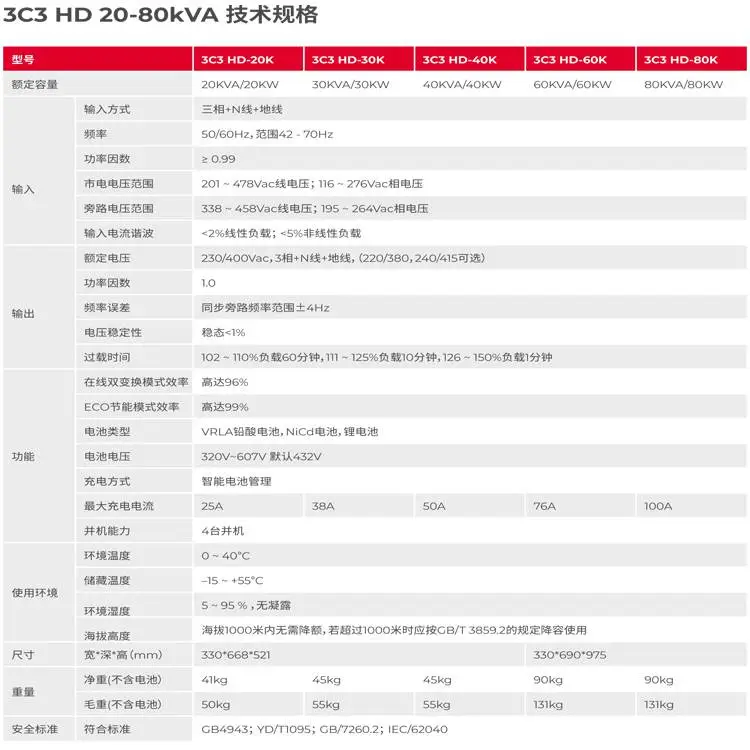

山特3C3 HD 30K外接山特蓄电池C12-100技术规格参数表：

型号 3C3 HD-20K 3C3 HD-30K 3C3 HD-40K 3C3 HD-60K 3C3 HD-80K

额定容量20KVA/20KW 30KVA/30KW 40KVA/40KW 60KVA/60KW 80KVA/80KW

输入

输入方式 三相+N线+地线

频率         50/60Hz，范围42～70Hz

功率因数 ≥0.99

市电电压范围 201～478Vac线电压； 116～276Vac相电压

旁路电压范围 338～458Vac线电压； 195～264Vac相电压

输入电流谐波<2%线性负载； <5%非线性负载

输出

额定电压 230/400Vac，3相+N线+地线，（220/380，240/415可选）

功率因数 1.0

频率误差 同步旁路频率范围±4Hz

电压稳定性 稳态<1%

过载时间 102～110%负载60分钟，111～125%负载10分钟，126～150%负载1分钟

功能

在线双变换模式效率 高达96%

ECO节能模式效率 高达***

电池类型 VRLA铅酸电池，AGM，胶体电池，NiCad电池，锂电池

电池电压 ±16～±22节；320V～607V 默认432V

充电方式 智能电池管理

充电电流 25A 38A 50A 76A 100A

并机能力 4台并机

使用环境

环境温度 0～40℃

储藏温度 -15～+55℃

环境湿度 5～95 % ，无凝露

海拔高度 海拔1000米内无需降额，若超过1000米时应按GB/T 3859.2的规定降容使用

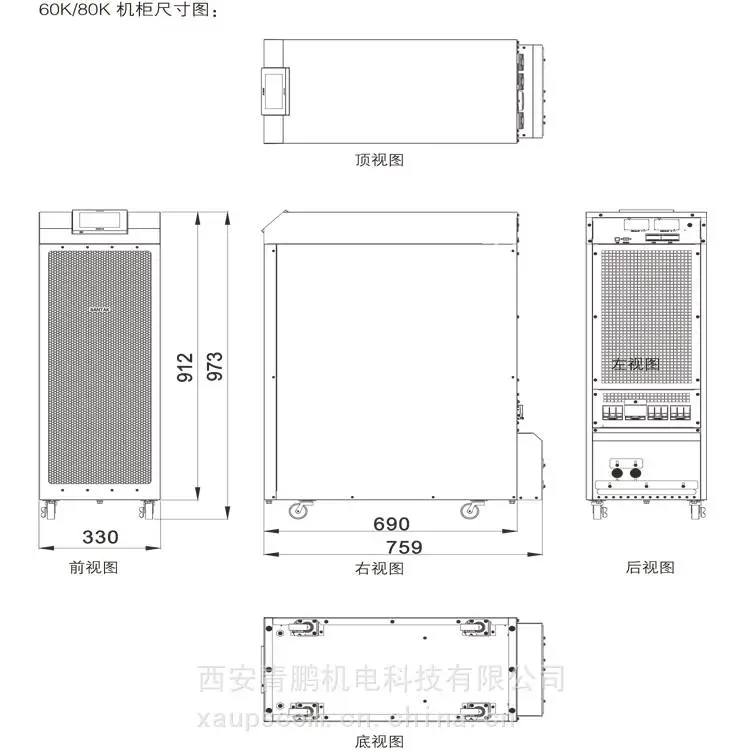

尺寸

宽*深*高（mm） 330×668×521 330×690×975

重量

净重(不含电池） 41kg 45kg 45kg 90kg 90kg

毛重(不含电池） 50kg 55kg 55kg 131kg 131kg

安全标准 符合标准 GB4943； YD/T1095； GB/7260.2； IEC/62040

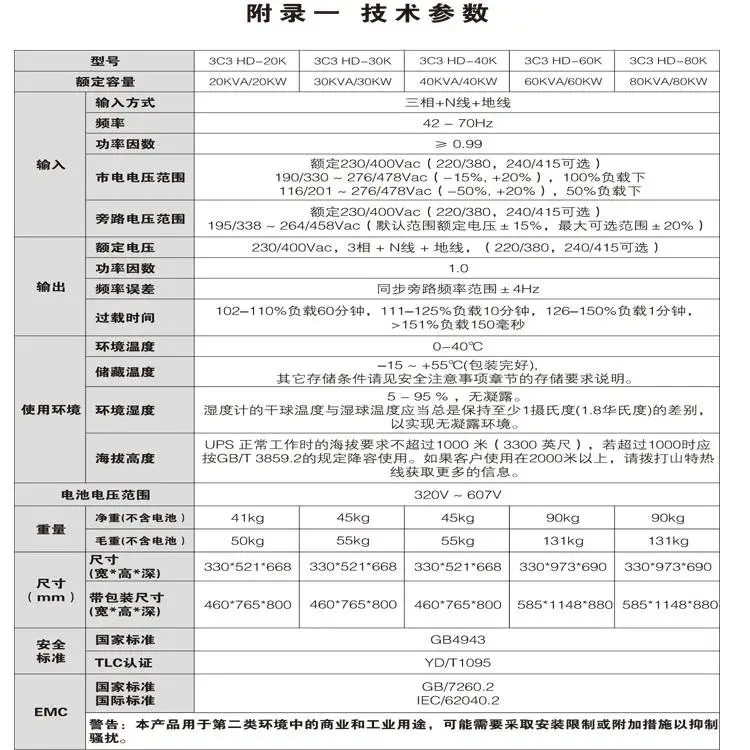

山特3C3 HD 30K外接山特蓄电池C12-100产品规格说明书：

型号 3C3 HD-20K 3C3 HD-30K 3C3 HD-40K 3C3 HD-60K 3C3 HD-80K

额定容量 20KVA/20KW 30KVA/30KW 40KVA/40KW 60KVA/60KW 80KVA/80KW

输入参数

输入方式 三相+N线+地线

频率 42 - 70Hz

功率因数 ≥ 0.99

市电电压范围

额定电压 230/400Vac（220/380，240/415可选）； 190/330～276/478Vac（-15%, +20%），***负载下； 116/201～276/478Vac（-50%, +20%），50%负载下

旁路电压范围 额定230/400Vac（220/380V，240/415V可选）；195/338～264/458Vac（默认范围额定电压±15%，可选范围±20%）

输出参数

额定电压 230/400Vac，3相 + N线 + 地线，（220/380V，240/415V可选）

功率因数 1.0

频率误差 同步旁路频率范围±4Hz

过载时间 102～110%负载60分钟，111～125%负载10分钟，126～150%负载1分钟，>151%负载150毫秒

使用环境

环境温度 0～40℃

储藏温度 -15～+55℃(包装完好),

其它存储条件请见安全注意事项章节的存储要求说明。

环境湿度 5～95% ，无凝露。湿度计的干球温度与湿球温度应当总是保持至少1摄氏度(1.8华氏度)的差别，以实现无凝露环境。

海拔高度 UPS正常工作时的海拔要求不超过1000米（3300 英尺），若超过1000时应按GB/T 3859.2的规定降容使用。如果客户使用在2000米以上，请拨打山特热线获取更多的信息。

电池电压范围 320V～607V

重量

净重(不含电池） 41kg 45kg 45kg 90kg 90kg

毛重(不含电池） 50kg 55kg 55kg 131kg 131kg

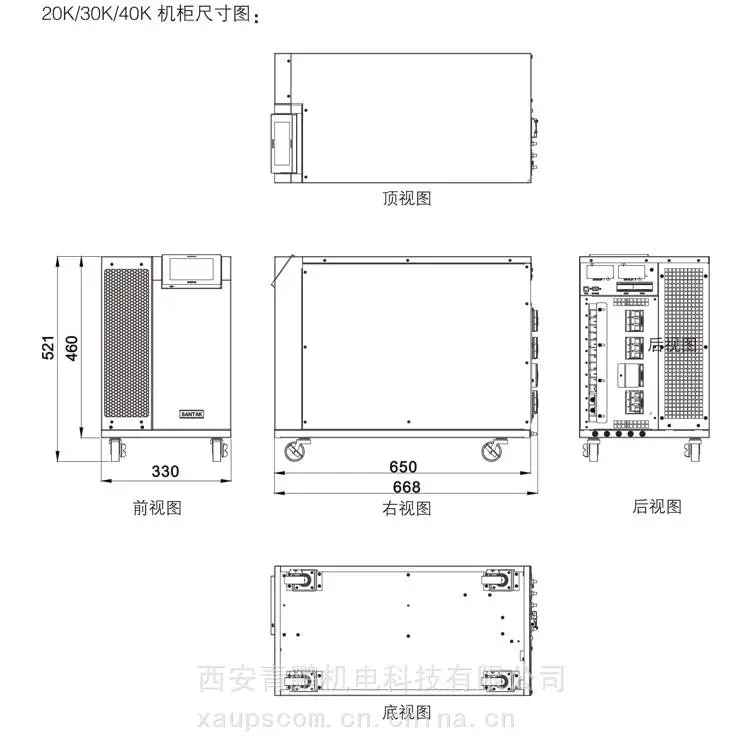

尺寸（mm）

机器尺寸(宽*高*深)  330*521*668 330*521*668 330*521*668 330*973*690  330*973*690

带包装尺寸(宽*高*深)460*765*800 460*765*800 460*765*800 585*1148*880 585*1148*880

安全标准

*** GB4943

TLC认证  YD/T1095

EMC

*** GB/7260.2

*** IEC/62040.2

本产品用于***类环境中的商业和工业用途，可能需要采取安装限制或附加措施以抑制骚扰。

非默认电池节数配置请确保您与山特销售或技术支持团队获得确认。

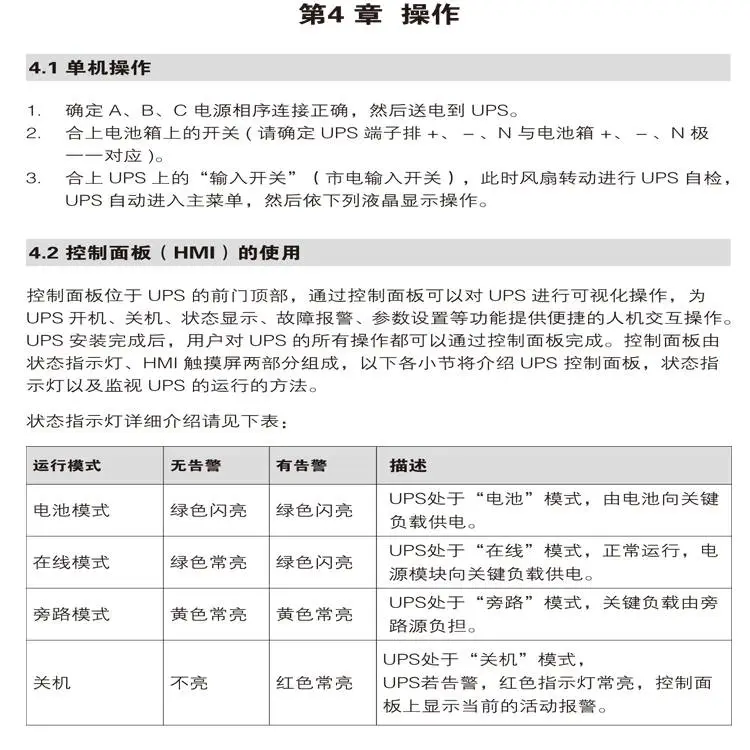

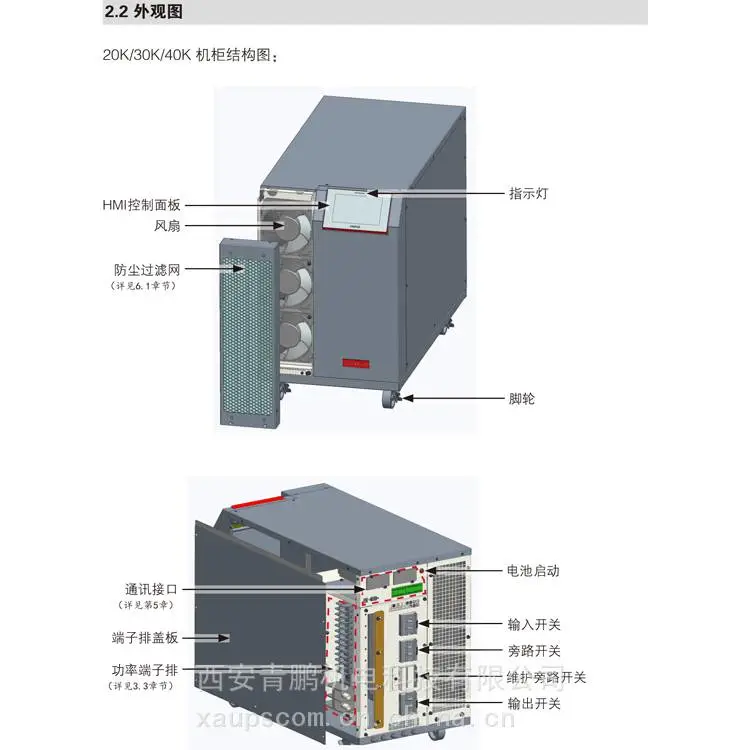

山特3C3 HD 30K外接山特蓄电池C12-100控制面板说明：

控制面板位于UPS的前门顶部，通过控制面板可以对UPS进行可视化操作，为UPS开机、关机、状态显示、故障报警、参数设置等功能提供便捷的人机交互操作。UPS安装完成后，用户对UPS的所有操作都可以通过控制面板完成。控制面板由状态指示灯、HMI触摸屏两部分组成。机器上电后触摸屏显示山特欢迎界面，点击欢迎界面时若机器是出厂时***开机则进入开机输入密码界面（开机调试必须由山特客户服务工程师执行）。

1.状态LED指示灯—在线模式：绿色；电池模式：黄色；旁路模式：黄色；告警：红色

2.机型，日期—显示机器的型号、当前日期和时间、当前告警信息

3.主页面—显示UPS的能量流图，运行状态和电池信息，包括负载比率，负载量，电池容量，电池电压等

4.更多菜单—触摸可进入菜单界面查看更多UPS信息

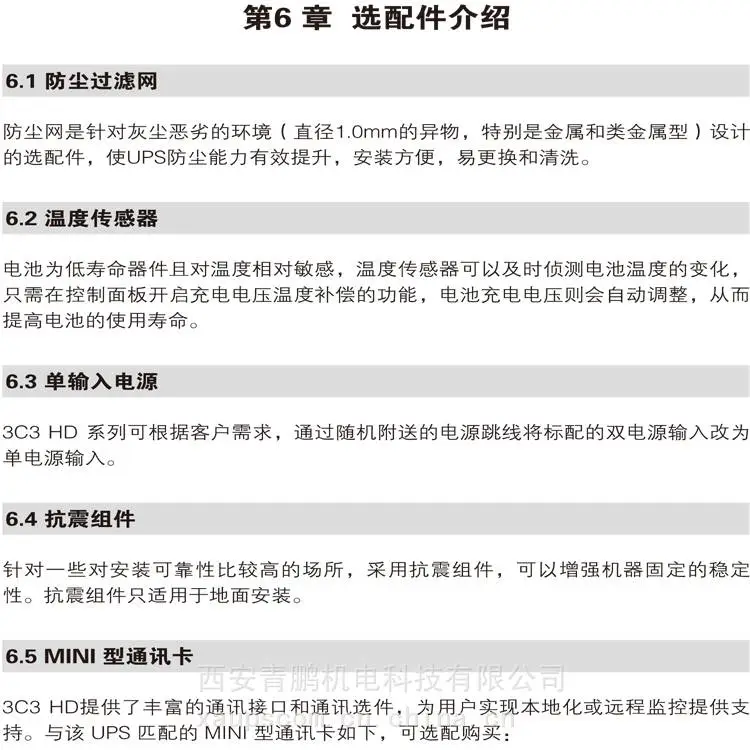

山特3C3 HD 30K外接山特蓄电池C12-100选配件介绍：

防尘过滤网

·防尘网是针对灰尘恶劣的环境（直径1.0mm的异物，特别是金属和类金属型）设计的选配件，使UPS防尘能力有效提升，安装方便，易更换和清洗。

温度传感器

·电池为低寿命器件且对温度相对敏感，温度传感器可以及时侦测电池温度的变化，只需在控制面板开启充电电压温度补偿的功能，电池充电电压则会自动调整，从而提高电池的使用寿命。

单输入电源

·山特3C3 HD 30K外接山特蓄电池C12-100可根据客户需求，通过随机附送的电源跳线将标配的双电源输入改为单电源输入。

抗震组件

·针对一些对安装可靠性比较高的场所，采用抗震组件，可以增强机器固定的稳定性。抗震组件只适用于地面安装。

MINI 型通讯卡

·山特3C3 HD 30K外接山特蓄电池C12-100提供了丰富的通讯接口和通讯选件，为用户实现本地化或远程监控提供支持。与该UPS匹配的MINI型通讯卡如下，可选配购买。

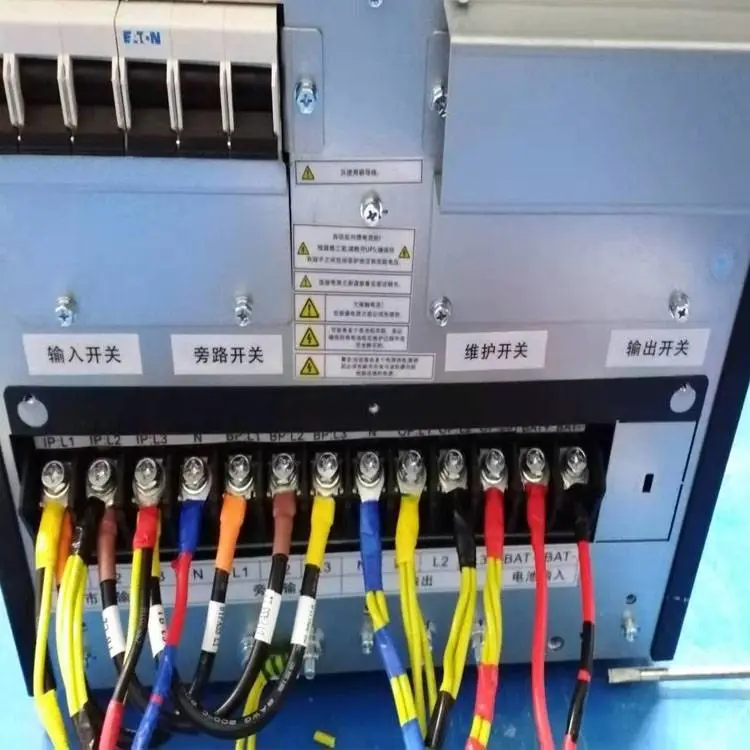

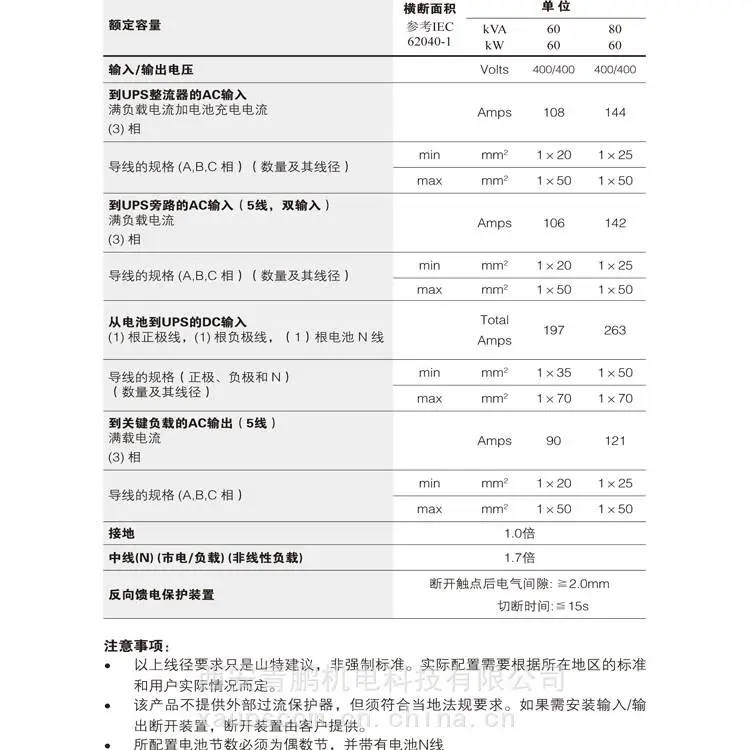

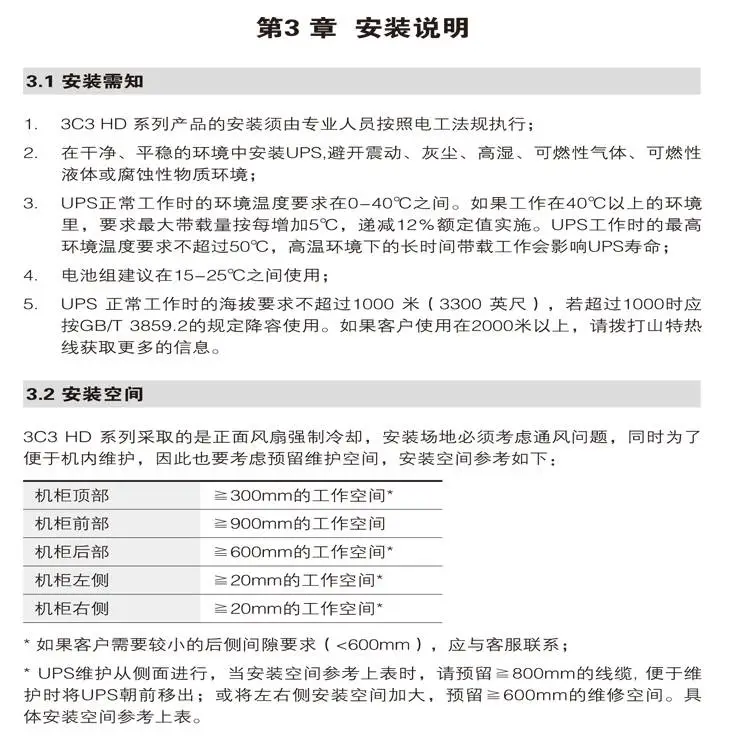

山特3C3 HD 30K外接山特蓄电池C12-100安装须知：

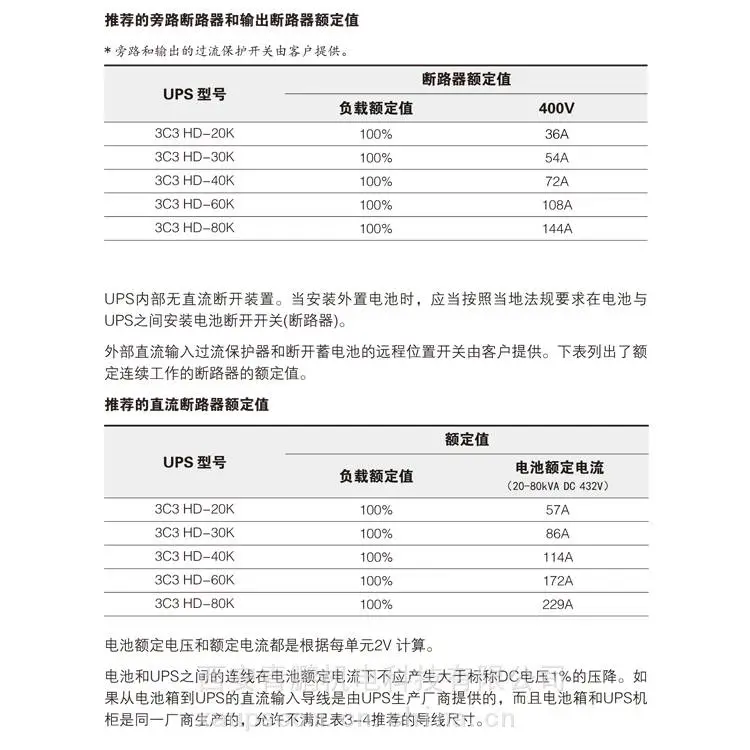

1.客户端在连接UPS前必须在配电系统中安装额定规格值的三极过流断路保护装置，断开所有的相线，N线开关可单独配用；

2.在单相电流超过100A时，所用保护空气开关必须带有灭弧装置，客户端建议是选用UL认证的D曲线空开；

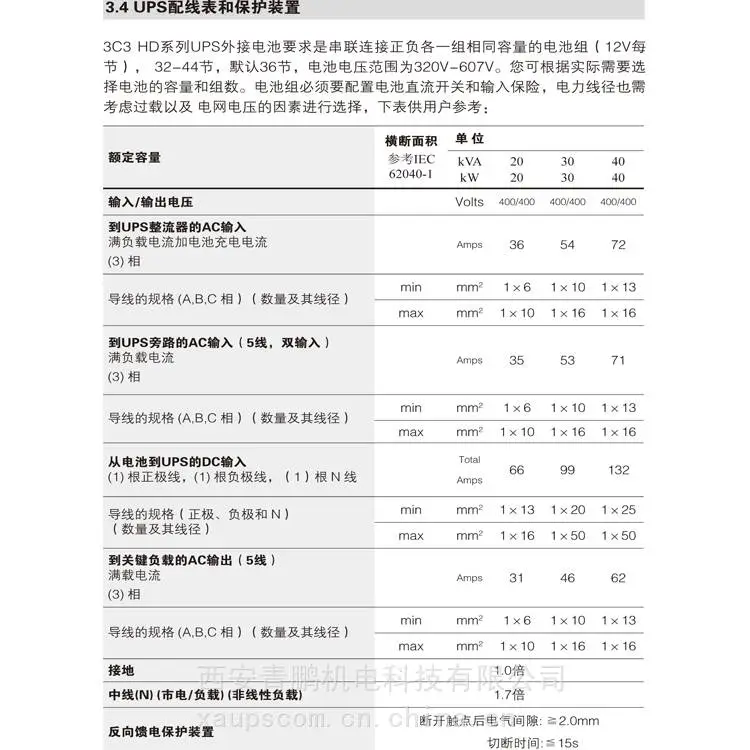

3.电池正/负/N 线径：表示UPS与电池箱配线线径，正极为红色线，负极为黑色线，N为蓝色线；

4.电池线（正、负、N）必须长度相同，建议不要超过40m。

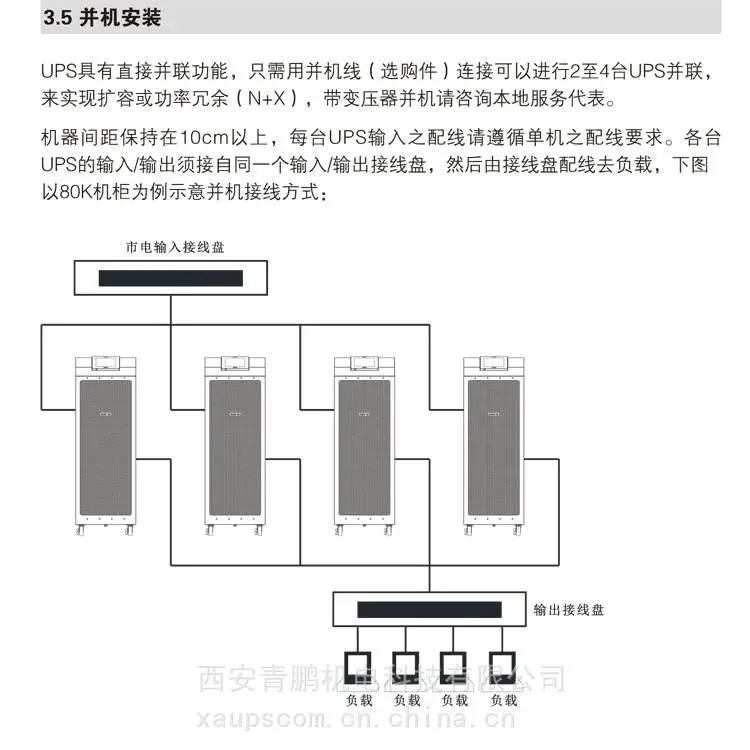

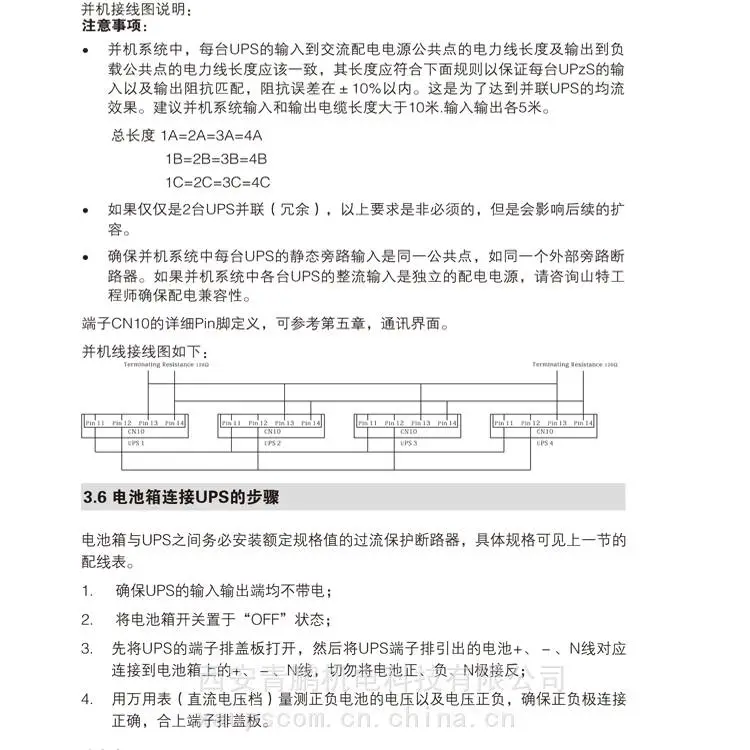

5.并机系统中，每台UPS的输入到交流配电电源公共点的电力线长度及输出到负载公共点的电力线长度应该一致，其长度应符合下面规则以***每台UPzS的输入以及输出阻抗匹配，阻抗误差在±10%以内。这是为了达到并联UPS的均流效果。建议并机系统输入和输出电缆长度大于10米.输入输出各5米。

6.确保并机系统中每台UPS的静态旁路输入是同一公共点，如同一个外部旁路断路器。如果并机系统中各台UPS的整流输入是独立的配电电源，请咨询山特工程师确保配电兼容性。

7.所有接口配线都由客户提供，对Mini-slot端子进行内部接口配线时，需要通过Mini-slot通讯槽来走线。使用 Mini-Slot卡的局域网和电话入口必须由设备计划者或客户自行提供。

8.在外部告警输入和干节点之间，所有的信号输入或远程特性需求，都需要一个额定值为24VDC，最小20mA的隔离常开接触器或开关。所有的控制线，继电器和开关接触器都有客户提供。对于每一个外部告警输入和干节点都需要使用双绞线。

9.输入端的外部告警命名可以通过程序自定义并显示。UPS电池配件信号线和可选的直流48V分励脱扣信号线接到UPS时，必须要连接直流源断开装置。

10.远程EPO功能打开UPS机柜中的所有接触器，并将电源与关键负载隔离开。当地电气规范可能要求安装UPS的跳闸上游保护装置。远程EPO开关必须为独立开关，不可与其它电路连接。

11.如果使用常闭（NC）远程EPO，需要在EPO连接器上的Pin1和Pin2必须连接跳线。远程EPO的线径应该在0.75~2.5平方毫米之间。远程EPO和UPS之间的距离不能超过150米。

12.外部告警继电器需要连接一个额定电流为5A，额定电压为30VAC（RMS）和30VDC的开关。外部告警继电器线径最小为0.75平方毫米。

山特3C3 HD 30K外接山特蓄电池C12-100四大运行模式：

·市电在线运行模式

  1、双转换模式：由市电交流电源通过整流逆变给负载供电。在该模式下，电池充电器会根据需要给电池提供充电电流。

  三相交流输入电源通过IGBT组成的多电平变换器转换为稳定的直流电压，提供给逆变器。显示屏显示UPS的状态为“在线模式”并且UPS的状态为“运行中”。

  电池变换器的输入为整流器的输出直流电，并且为电池提供可调节的充电电流。UPS通常会接有电池，并且在输入市电不可用时为逆变器提供能量。

  逆变器为负载提供三相交流输出。逆变器将整流器的输出直流电通过IGBT和PWM的多电平转换技术产生可控的过滤的交流输出。

  如果输入市电掉电或超出范围，UPS自动转换为电池模式给负载持续供电。当市电恢复正常，UPS能够自动转换为双转换模式。

  如果双转换模式过载或不可用，UPS能够准确无误地转换为旁路模式并且通过静态旁路继续为负载供电。当发生异常情况，例如长时间过载消除或系统运行参数恢复到规格范围内，UPS能够自动返回到双转换模式。

  如果由于大负载导致UPS没有冗余时，UPS将自动转换到旁路模式，并且维持在旁路模式直到维护时将失效修正并恢复UPS到正常。在外部并联冗余系统中，每个UPS能够从系统中隔离以便于维护，而其他UPS继续在双转换模式下为负载供电。

  2、ECO模式：市电通过静态旁路开关为负载提供电源，当侦测到任何市电异常情况，系统通常在少于2ms时间内转换到双转换模式。当运行在ECO模式时，系统内的浪涌抑制模块能够保护负载。UPS运行在ECO模式下效***达***，在不降低系统可靠性的情况下，***减少能源的损耗。

  在ECO模式下 ,UPS直接为负载安全地提供总线电流，ECO模式需要市电输入在可接受的电压和频率范围内。显示屏上显示的UPS状态为“在线模式ECO”，而且UPS的状态为“运行中”。ECO模式下的浪涌抑制和滤波确保为负载设备提供纯净的电能。当侦测到任何输入电源的扰动，UPS将转换为双转换模式通过逆变器继续为负载供电。如果输入市电掉电或超出系统规格，UPS自动转换为电池模式给负载持续供电。

  当运行于ECO模式，UPS侦测和控制算法持续监测输入电源质量以便于满足快速的模式转换需求。UPS通常能够在小于2ms时间内准确无误地转换为双转换模式。

  当输入电源在接受的范围内，UPS运行在一个高效率，节能模式-为IT设备提供保护并确保为设备提供纯净的电源。在20-***的额定负载下，ECO模式将系统效率提升到***，能够减少高达80%的电能损耗

·电池模式：备用的直流电源提供电能并通过UPS的逆变器转换为交流电。VRLA电池是这种模式下常用的备用电源，这种运行模式称为电池模式。

  当运行于双转换模式或ECO模式，如果市电掉电或市电不符合规定的参数，UPS将自动转换为由电池或其他储能源为负载供电。显示屏上UPS的状态为“电池模式”，并且UPS的状态为“运行中”。在电池模式下，电池提供紧急直流电，并通过逆变器转换为可控输出。

  当市电发生故障时，整流器不能通过交流市电转换为直流输出为逆变器提供能量。输入继电器开关断开，电池将通过逆变器提供UPS输出。由于逆变器在转换过程中不间断运行，所以UPS可以为负载持续提供不间断的稳定电源。如果UPS的静态旁路和UPS的整流器是由一路市电提供，那么反向馈电保护接触器旁路开关( 选配 )也会断开。输入开关和旁路开关( 选配 )的断开能够防止系统电压通过静态开关或整流器回流到市电。当市电无法恢复或市电不在系统正常运行所需的规定范围内，电池将持续放电到很低的电压水平，此时逆变器将不能继续给负载供电。当出现该事件，UPS发出声光告警，表示电池容量很低并且系统即将关机。除非市电恢复，在系统关机前，UPS支持2分钟的输出。如果旁路电源可用，UPS并不会关机而是转换为旁路模式。

  在电池放电的任何时候，一旦市电再次恢复正常，输入开关和旁路开关( 选配 )将会合上，并且UPS返回到在线运行模式。UPS将会开始给电池充电来恢复电池容量。

·旁路模式：市电通过UPS的静态开关直接给负载提供电源。

  如果侦测到过载，负载错误或内部故障，UPS自动转换到旁路模式。旁路直接将市电提供给负载。也可以通过显示屏将UPS手动转换为旁路模式。显示屏上显示的UPS状态为“旁路模式”。

  在旁路模式下，系统的三相交流输出是由系统输入直接提供。在该模式下，系统的输出不能避免市电电压或频率的波动以及断电情况。旁路模式提供部分滤波和瞬间保护但没有功率校正和电池备电支持。

  静态旁路由固态可控硅整流器（SCR）静态开关（SSW）和反向馈电保护隔离装置旁路开关( 选配 )组成。

  当逆变器不能支持负载时，静态开关将会持续运行。静态开关和反向馈电保护装置采用串联连接。静态开关作为电子控制装置，能够立即开通，替代逆变器给负载供电以***不断电。除非当旁路输入电源不可用，反向馈电保护装置通常总是吸合状态，随时准备为静态开关提供电能。

·市电在线运行模式：

  在市电在线运行模式下，市电输入为系统提供能量。前面板显示屏显示“在线模式”，表示输入市电在UPS可接受的电压和频率范围内。

山特3C3 HD 30K外接山特蓄电池C12-100产品性能特点：

保障的工业环境防护性能：

·标配下可以达到IP21的防护等级（防止大于12mm的固体物体侵入，防止垂直滴下的水滴侵入）。为了更高的防尘要求，可选配防尘组件，提高工业环境下的用户防尘等级，***UPS设备在恶劣的环境下稳定的运行。

多台UPS主机N+X并机冗余（支持并机共电池）：

·机器内置并机功能，不需要增加外部附件，就可实现多达8台UPS的并联，方便用户进行低成本的系统扩容。N代表负载所需的很少的UPS数，X代表冗余的UPS数，X越大表示系统的可靠度就会越高。

·采用了智能的控制策略，在并机冗余工作状态下，系统可以共用一组电池，大大节省了用户的投资费用。

电池充放电的智能化管理：

·智能化充电方式透过CPU的控制，UPS的充电器可以依据不同的环境条件，修正充电参数，提供智能化的电池充电方式。设计了多各充电方式，根据电池的类型，电池节数和电池的使用状态选择的充电方式。科学的充电方式，使的电池的使用寿命得到了延长。并且可以加配充电单元，使多组电池的回充电时间也大为缩短。

正面操作和正面维护功能 ：

·充分考虑了用户空间的有效利用率；类模块化设计和正面维护，***的缩短了机器的故障修复时间，提高了UPS的可用性。

高保障的双市电输入功能：

·根据现场实际用电状况采用双市电输入或单市电输入，使用户的电力供应得到更安全的保障。

丰富的远程监控管理功能：

·提供RS232/RS485、智能插槽（Intelligent Slot）等监控通讯接口，可以加载山特公司的CMC卡，WebPower卡来实现远程管理和监控功能，还提供了AS400卡来对外提供干接点接口，方便了客户对各种不同监控需求的灵活选择。

高性能的DSP数字控制技术处理器：

·全数字化的Ti高性能DSP控制技术，使数据处理***迅速，输出性能将更加优异，保障性更加提高。

机器的电气性能高：

·整机效能高达93％;提供ECO经济模式，使效***达98％以上，降低了UPS的电力损耗。

·应对中国电网要求设计，提供较宽的输入电压范围210VAC~475VAC。能适用恶劣的电网环境。优异输入频率范围使UPS能适应发电机等不同供电设备。

·IGBT调频智能整流逆变技术，输入功率因数高达0.99，输入电流谐波低到3％;输出电压电流性能更加优异。

·强大的过载能力：110-125％的负载可正常运行10分钟;125-150％的负载可正常运行1分钟。并具有输出短路保护能力。

配置灵活的电池节数可调：

·3C3 EX系列UPS可通过修改参数设定，弹性调整需配置的每组蓄电池节数（32节、30节、或28节）。通过此功能，可在UPS使用过程中，对蓄电池组中少量损坏的电池进行剔除，从而有效解决困个别电池损坏而可能造成对整组蓄电池寿命的影响问题。

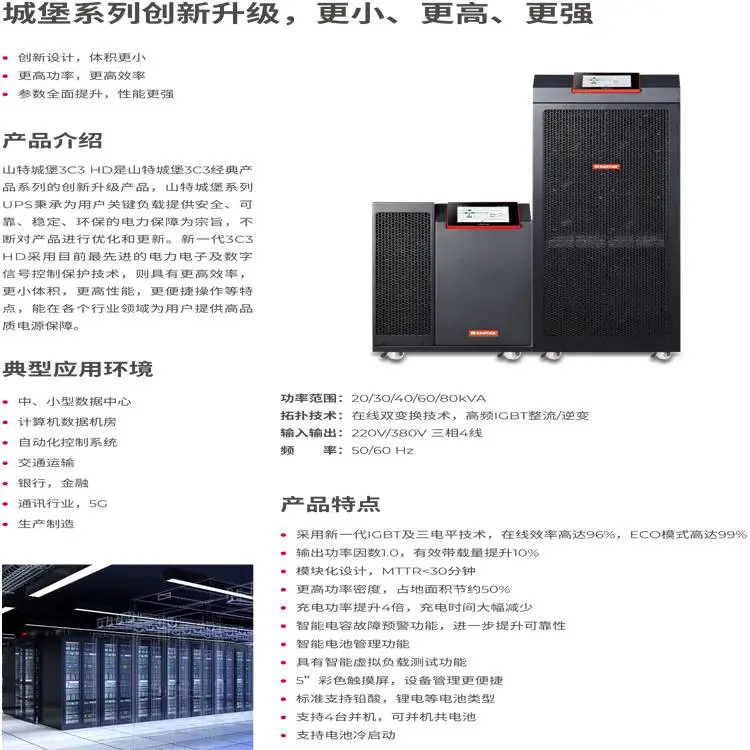

山特3C3 HD 30K外接山特蓄电池C12-100基本参数：

功率范围：20k/30k/40k/60k/80k/100k/120k/160k/200kVA

拓扑技术：在线双转换技术；高频IGBT整流；塔式设计。

输入输出：220V/380V 4线

频　　率：50Hz/60Hz

关键特征：0.9输出功因；并机技术；智能电池管理；ECO节能模式；电池节数可调；低占地；易安装、维护。

山特3C3 HD 30K外接山特蓄电池C12-100产品性能特点：

扩大功率，配置灵活满足更多应用场景

·单机200kVA，更高的功率密度，为您节省占地

·高达0.9输出功因，与当代IT设备高度匹配，适应性更广；

·并机容量可达800kVA，满足不同容量规模的电力保护需要；20K-80K支持两台并机共用电池组。

·双电源/单电源输入可选，满足不同用户需求，灵活性更高；标配为双电源输入，用户可根据需要要求客服工程师现场进行单/双电源输入配置的切换。

·电池节数连续可调，可灵活配置；

·支持锂电池储能应用。

稳定保障，为关键电力保驾护航

·标配防尘网，满足更多应用场景；

·PCBA三防技术，提升系统可靠性；

·N+X冗余并机技术，提升电力系统可靠性；

·采用高可靠性关键元器件选型设计；

·智能电池管理，为您延长高达50%电池寿命；

·支持电池状态检测、辅助电源检测；

·标准配置双输入，供电更有保障。

低成本TCO，为业主节省拥有成本

·94%双转换模式效率；

·98%节能模式效率，提升了电能转化效率，降低了运营成本；

·占地面积小，可高达44%空间节省；

·便捷安装，节省您的安装成本；

·支持2台并机供电池组，节省您的初期投入成本和占地面积。

便捷维护和管理

·模块化设计，易于维护，节省您的维护成本；

·Winpower监控，可通过网页、APP监控、管理您的电力运行；

·丰富配置，多种接口和板卡支持，满足您不同的通讯和监控需要；；

·智能化管理，降低了日常UPS的维护难度；

·全前方维护，节省服务空间；

·标配滚轮易于现场移动及安装就位。

ECO节能经济模式；

·经济模式下提供98%的满载效率，与传统机型相比，***降低了UPS电力耗费和对应制冷耗电成本；

·在经济模式下，依旧可以提供浪涌保护，确保高质量电力品质；

·快速转换，经济模式和双转换模式切换时间典型切换时间仅为4ms，实现关键负载不间断工作；

·经济模式下，关键器件可靠性得到进一步提升，寿命***。

智能电池管理：

·3C3 Pro UPS智能电池管理采用三段式充电方法，***阶段进行大电流快速充电，快速回充到约90%电量；

·***阶段采用恒压浮充，确保电池完全充饱；

·第三阶段进行休息模式，避免电池因为长期浮充带来的老化影响，从而有效延长电池的实际使用寿命。

·山特智能电池管理技术，可准确预测电池工作状态，提前发现潜在放电故障并预报警，并可根据不同电池品牌灵活配置相应的控制参数。

山特3C3 HD 30K外接山特蓄电池C12-100产品基本功能：

·***的DSP数字控制技术，有效提升产品性能和系统可靠性

·N＋X并联冗余（支持并机共用电池）

·***的工业环境防护性能

·经济、安全的ECO模式运转可使UPS的整机效率达到98％以上

·高清晰人机交互的LCD界面，操作直观便捷

·功能强大的通讯接口和远程监控

·丰富的选配件，可根据实际需求灵活配置

山特3C3 HD 30K外接山特蓄电池C12-100产品设计特征：

防尘设计

·防尘过滤网拆卸、清洗便捷，维护费用低；

·符合美***火标准UL94及滤尘网标准UL 900；

·遇火焰，不会成为供燃的材料。

客户收益

·能量计算基于单柜600mm下，与上一代产品相比可提供功率；

·占地基于200kVA/180kW功率下，与上一代相比占地面积节省；

·200kVA为例，UPS用电量基于经济模式下比较双转换模式，制冷用电量基于60%利用率；

·总电费计算基于电费0.81元/度。

防腐性能

·PCBA电路板腐蚀引起的短路是导致UPS元器件失效的重要原因之一，尤其是在沿海地带。山特3C3 Pro采用了PCBA喷涂三防漆，进一步提升产品的防盐雾防腐蚀能力。

可按需编程

·根据系统设计和气流分布，结合可能出现的盐雾和灰尘堆积概率、比例，直接在喷涂设备上编程，实现按需喷涂。

全自动喷涂

·采用全自动化设计，自动喷涂，避免了人力操作的偏差，提升了喷涂的***性和一致性。

蓝光检测

·采用蓝光检测技术，对喷涂结果进行检测，确保喷涂品质。提供PCBA喷涂前蓝光检和PCBA喷涂后蓝光检测。

并机冗余技术

·山特3C3 Pro内置了嵌入式同步CAN，并机时无须安装额外并机卡。确保并机系统中每台UPS的输出同步、负载均分的同时，***程度***了并机系统的可靠性和冗余性。性能更***，并机环流更小，输出更准确。

选件丰富满足客户多样化管理需求

·3C3 Pro提供了丰富的通讯接口和通讯选件，为用户实现本地化或远程监控提供支持。

Winpower智能监控架构

·Winpower软件针对山特品牌UPS提供***的监控方案，其创新的虚拟化，手机移动应用功能，可满足IT渠道用户的行业应用需求。

山特3C3 HD 30K外接山特蓄电池C12-100通讯选件的介绍：

·NMC智能卡

NMC是基于TCP/IP、SNMP协议，内嵌Web服务器的、用于远程UPS管理的智能监控软件。它可以从UPS获得状态信息并且发出指令。NMC支持两种协议－简易网络管理协议(SNMP)和超文件传输协议(HTTP)以供使用者进入。

·Modbus卡

Industrial Gateway Card支持Network-M2提供的所有功能，且同时支持MODBUS TCP和RTU协议。通过结合应用楼宇管理系统（BMS）可为UPS系统提供持续、可靠、***的远程监控服务。用户可享受自定义例如远程关机,卸载等任务, ***时间获取UPS的系统提示, 而无需亲临现场。

·AS400继电器/RS232接口卡 (标配)

通过UPS的Mini-slot槽用于为AS/400计算机和其它工业设备提供有关UPS设备工作运行状态的四组干接点信号。为智能监控系统提供一个RS-232串行通讯接。

山特3C3 HD 30K外接山特蓄电池C12-100智能监控软件Winpower的功能特性：

·虚拟化

市电异常时可进行虚拟化迁移保护，保障用户业务持续运行。支持VMWare虚拟化软件、Citrix虚拟化软件、支持虚拟化迁移。

·移动应用

可通过手机网页监控、手机移动应用APP监控，来远程监控UPS运行状态。

·集中监控

可同时监控多达1000台UPS。

·关机保护

UPS关机前配置服务器安全关机。

·稳定保障性

支持SMTP/SSL网络加密协议设定保障网络安全。

·兼容性

支持多语言，多操作系统（Windows操作系统、Linux操作系统、Unix操作系统），多通讯协议，多网络协议、IPV6。

·告警推送

支持SMS手机卡或Email告警推送。

·通信端口

支持USB通信、RS232通信、SNMP通信。

山特3C3 HD 30K外接山特蓄电池C12-100的LCD面板指示说明：

LCD面板是用于人机交互的界面，通过LCD面板可以对UPS进行可视化操作，为UPS开机、关机、状态显示、故障报警、参数设置等功能提供了友好的界面。

UPS安装完后，用户对UPS的所有操作都可以通过LCD面板完成。

LCD面板包含状态显示灯、LCD显示屏、导航键三部分。

山特3C3 HD 30K外接山特蓄电池C12-100安装需知：

1) 3C3 PRO系列产品的安装须由专业人员按照电工法规执行。

2) 在干净、平稳的环境中安装UPS,避开震动、灰尘、高湿、可燃性气体、可燃性液体或腐蚀性物质环境。

3) UPS正常工作时的环境温度要求在0-40℃之间。如果工作在40℃以上的环境里，要求带载量按每增加5℃，递减12％额定值实施。UPS工作时的环境温度要求不超过50℃，高温环境下的长时间带载工作会影响UPS寿命。

4) 电池组建议在15-25℃之间使用。

5) UPS正常工作时的海拔要求为1000米（3300英尺）以下，如果客户使用在1000米以上，请拨打山特热线获取更多的信息。

山特3C3 HD 30K外接山特蓄电池C12-100并机安装：

3C3 PRO系列UPS具有直接并联功能，只需用并机线（选购件）连接可以进行2至4台UPS并联，来实现扩容或功率冗余（N+X）。机器间距保持在10cm以上，每台UPS输入之配线请遵循单机之配线要求。各台UPS的输入/输出须接自同一个输入/输出接线盘，然后由接线盘配线去负载。

并机系统中，每台UPS的输入到交流配电电源公共点的电力线长度及输出到负载公共点的电力线长度应该一致，其长度应符合下面规则以***每台UPS的输入以及输出阻抗匹配，阻抗误差在±10%以内。这是为了达到并联UPS的均流效果。建议并机系统输入和输出电缆长度大于10米.输入输出各5米。

确保并机系统中每台UPS的静态旁路输入是同一公共点，如同一个外部旁路断路器。如果并机系统中各台UPS的整流输入是独立的配电电源，请咨询山特工程师确保配电兼容性。

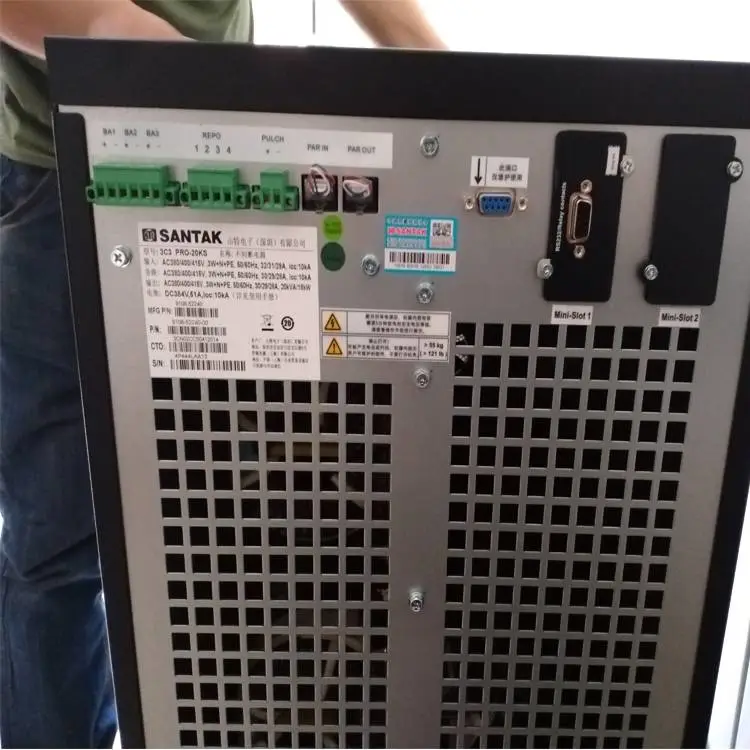

通讯界面说明：

1.扩展插槽：20KS-200K单独配有的插槽，只提供给特殊需求用户，不对标配用户开放。

3.并机接口(RJ45)：并机总线输出。并机使用时，并机通讯线接，20KS-200KS可实现4台并机。

4.并机接口(RJ45)：并机总线输入。

5.并机连接端子 ：检查并确保UPS系统关闭，参照并机接线图连接好并机系统。

6.REPO：紧急关机开关，提供有紧急关机需求用户，可以直接通过此开关关断UPS输出。

7.外部告警接口：此标准功能可用于将外部告警信号连接到UPS相应的接口端子上，如烟雾告警器或过热告警信号。外部告警装置与UPS接口端子之间应该用一对双绞线连接。通过LCD可以为每个接口端子选择不同的外部告警功能（名称）。

山特3C3 HD 30K外接山特蓄电池C12-100选配件介绍：

防尘过滤网

·防尘网是3C3 PRO系列产品针对灰尘恶劣的环境（直径1.0mm的异物，特别是金属和类金属型）设计的选配件，使UPS防尘能力有效提升，安装方便，易更换和清洗。

温度传感器

·电池为低寿命器件且对温度相对敏感，温度传感器可以及时侦测电池温度的变化，只需在LCD显示界面开启充电电压温度补偿的功能，电池充电电压则会自动调整，从而提高电池的使用寿命。

单输入电源

·3C3 PRO系列20kVA-80kVA型号可以根据客户需求，通过随机附送的电源跳线将标配的双电源输入改为单电源输入。

山特3C3 HD 30K外接山特蓄电池C12-100简述：

山特城堡C12V系列电池产品采用的技术和生产工艺，在产品设计、技术指标和工艺控制上更加侧重于与UPS的兼容匹配和系统优化：与同等型号电池对比，山特城堡C12V系列电池可以提供***的浮充寿命和更强劲的放电特性，更适合UPS应用，是UPS备用电池领域的理想产品。

山特城堡C系列C10KS-10KVA城堡C12V系列电池采用新品的AGM隔板板栅技术和电解铅生产工艺，关键阀元件采用胶帽式整体阀结构，在产品设计、技术指标和工艺控制上侧重于与UPS电源的兼容匹配和系统效能优化匹配。与同等型号电池对比，山特城堡C12V系列电池可以提供长的浮充寿命和强的放电特性，并设计10年浮充寿命，选用V0防火等级外壳，适合各类UPS不间断电源后备应急应用，是UPS备用电池领域存量广的产品。

山特3C3 HD 30K外接山特蓄电池C12-100描述：

山特城堡C12V系列电池采用薄极板净铅工艺，实现了铅酸蓄电池快速充放电和长浮充寿命两者的特别融合，为UPS电源行业的后备蓄电池应用开启了新的格局。山特城堡C12V系列电池能适应更高的环境温度，具备长的使用寿命，更方便的安装及维护方式，可有效降低客户的蓄电池应用本钱，并提高电源系统使用的保障性。

山特城堡C12V系列电池产品采用触变性气相二氧化硅胶体吸收电解液，减少了气体的排出和水的损耗，从而降低容量衰减。山特城堡C12V系列电池较普通蓄电池有长的浮充使用寿命，具有更宽的温度应用范围。此款蓄电池做深度放电的恢复性好，在无市电，UPS逆变状态下电池通过逆变器转换后可以满足用户对深度放电的长时间延时的要求。

山特3C3 HD 30K外接山特蓄电池C12-100概述：

山特城堡C系列C10KS产品由6个2V单体电池串联组成，其正极板为二氧化铅、负极板为铅、隔板为AGM隔板、电解质为硫酸，且为贫液式，构成城堡系列C12V通信用阀控式密封铅酸蓄电池(12V250Ah及以下普通AGM铅酸蓄电池无并联)(即：普通AGM铅酸蓄电池)，按《GB/T阀控封式铅酸蓄电池标准》设计制造，产品在使用前无需加水，用户只需正确安装即可使用。蓄电池具有无酸液泄漏、电阻小、耐震动性能、抗过放电恢复能力强，自放电小，寿命长等特点。

山特城堡C系列C10KS产品外观无变形漏液无裂纹及污迹，标识清晰、正负***子的结构有明显标志，便于连接、阻燃性能火焰0秒立即熄灭、气密性不破裂不开胶、容量(10小时率放电、3小时率放电、1小时率放电)、大电流放电时极柱无熔断外观无变形、容量保存率98.4%、密封反应效率98%、防酸雾性能PH值呈中性、胶帽式整体阀、耐过充电能力无变形无渗液。

山特3C3 HD 30K外接山特蓄电池C12-100简介：

山特城堡C系列C10KS所属山特城堡C12V系列电池，电池间端电压(开路、浮充、放电)均衡、电池间连接电压降均衡、防爆性能强在充电过程中遇明火内部不引燃不***、封口剂性能耐寒性和耐热性无裂痕，无分离，无溢流、抗热失控敏感性好、过度放电有保护、低温敏感性外观无破裂无过度膨胀及槽、盖分离现象、再充电能力90%、蓄电池内阻和容量一致性偏差小。

山特城堡C12V系列电池设计结构紧密，不渗漏，无酸污染，无需特定环境使用，无需加水，无需补充电解液，免维护，连接方便，无需特定方向使用，内阻小，输出功***；低阻抗设计，自放电低，容量保持及存储时间在20℃下达12个月以上；采用充放电检测系统，保障了产品一致性，采用高强度工程塑料为原料及高密度超细玻璃纤维隔板，确保电池的质量，适应各种温度条件(-15℃-45℃):无游离电解液，防爆，寿命长，耐震动性能、抗过放电恢复能力强。

山特3C3 HD 30K外接山特蓄电池C12-100应用场景：

应用在UPS不间断电源、EPS应急电源、直流屏电源、通讯通信系统、安防备用电源、医疗仪器设备、太阳能路灯、应急照明灯具、电力设备、防盗报警主机、消防报警等警示系统、楼宇对讲、各种测距仪器、光伏水泵提水系统、边防哨所海岛驻军供电系统、远程自动化控制电源、水文自动测报电源、屋顶光伏电源、测绘基站等领域。

山特城堡C12V系列电池基本特点：

·长寿命设计

·高倍率放电性能好，容量足

·安全性高

·自放电率低

·一致性高

·与UPS兼容匹配性高

·安装维护方便

山特3C3 HD 30K外接山特蓄电池C12-100产品特性：

长寿命设计

·采用新品的板栅制造工艺，板栅耐腐性能力大幅提高，可容纳更多的电解液，正负极板表面被客体覆盖，电池设计浮充寿命长达10-15年以上。

·采用净铅技术，极板纯净度更高，可适用于更高温度，极限适用温度可达80度；耐腐性好，常温下预计20年浮充寿命。

高倍率放电性能好，容量足

·采用新式的极板设计及端子设计，辅以配方和焊接工艺，在***容量的同时，提高了电池的高功率放电性能。

保障性高

·采用符合UL94-V0的阻燃材质电池壳体、盖体设计，使用更安心，采用ABS+PC合金材料，耐高温、高强度、长寿命。

自放电率低

·选择高纯生产材料和生产工艺，工艺控制严格，电池内杂质含量极低。25℃室温下，静置28天，电池自放电率小于3%，高于行业标准要求，电池的搁置寿命长，静止可搁置两年无需充电。

一致性高

·采用自动化生产工艺，生产效能高，极板及电池一致性性能好，更适用于UPS电源多节串联应用。

与UPS兼容匹配性高

·在产品设计上更加侧重与UPS的兼容匹配及系统本钱优化，实现与UPS的高度结合。

安装维护简便

·采用统一的嵌入式前置端子设计，电池过大电流性能好，安装维护简单方便。

电能耗低

·蓄电池浮充电流小，浮充充电能耗低，升温较小，降低了电池热失控的风险。

强深度放电能力

·采用硅胶电解液抑制大颗粒硫酸铅形成。电池深度放电恢复性好，电池可以深度放电。

山特3C3 HD 30K外接山特蓄电池C12-100产品特点：

按《GB/T阀控封式铅酸蓄电池标准》设计制造，产品在使用前无需加水，用户只需正确安装即可使用。蓄电池具有无酸液泄漏、电阻小、耐震动性能、抗过放电恢复能力强，自放电小，寿命长等特点。

1、专注设计

该系统产品专注为UPS、EPS备用电源应用领域设计的阀控式胶体免维护蓄电池。

2、新的胶体电解液

液体呈凝胶状，电池内无流动液体，无酸液分层现象。

3、特殊制造工艺

采用高纯度的原材料及特殊制造工艺，性能稳定。

4、特殊的板栅合金

采用特殊的板栅合金和独特的铅膏配方，充电接受能力好，循环耐久能力强，使用寿命长。

5、密封反应效***

关键阀开阀闭阀压力准确，使用胶帽阀、整体阀，过程中无酸雾溢出，使用期间不用加酸加水，产品耐震动性能好。

6、电池一致性能耗

可配组为24V/48V/110V/220V或其它电压下使用。

7、循环寿命长

20%DOD循环寿命达2000次以上。

8、良好的过放电恢复能力。

9、工作温度范围  -15℃到45℃

山特3C3 HD 30K外接山特蓄电池C12-100性能特点：

1.免维护：采用电池槽盖、极柱双重密封设计，吸附式的玻璃的氧复合效率有效地控制了电池内部水分的损失，不必定期补加水或酸，整个寿命期间无票补液维护。全密闭电池在正常浮充情况下不会有电解液及酸雾排出，对人体无害。

2.排气阀单向保护：采用可自动开启、关闭的安全阀(VRLA)，防止外部气体被吸入蓄电池内部而破坏蓄电池性能，阻燃单向排与系统，在使用过程中不会产生泄漏

更不会发生火灾。

3.持液性高：电解液被吸附于特殊的隔板中，保持不流动状态，防涌出，可坚立、旁侧、或端侧放置。

4.寿命长：在20℃环境下，电池浮充寿命可达3-5年。

5.自放电率低：采用优质的Pb-Ca多元合金，提高了氢析出过电位，降低了蓄电池的自放电率，在20℃的环境温度下，蓄电池在6个月内不必补充电即可使用。

6.耐过放电性好：25℃完全充电形态的电池发展定电阻放电3礼拜（电阻值相当于该电池1CA放电申请的电阻），复原容量在75%以上。

7.耐过充电性好：25摄氏度，***充电形状的电池0.1CA充电48小时，无漏夜，无电池压缩及分裂，开路电压畸形，容量坚持率在95%以上。

8.耐大电流性好：纯粹充电形状的电池2CA放电5分钟或10CA放电5秒钟。无导电部门熔断，无外面变形。

9.深度放电后有好的恢复能力：万一出现长期放电，只要充分充电，基本不出现容量降低，很快可以恢复。

10.适用性***：在-20℃-+50℃的环境温度下均可使用，可用于防爆区的特殊电源，同时适用于沙漠，高原性气候。

11.满荷电出厂，无游离电解液，可以以***材料进行水、陆运输。

12.无需均衡充电，由于单体电池的内阻、容量、浮充电压一致性好，确保电池在使用期间无需均衡充电。

13.耐震动性好：***充电外形的电池完全固定，以4mm的振幅，16.7Hz的频次震撼1小时，无漏夜，无电池压缩及决裂，开路电压正常。

14.耐冲击性好：完全充电状态的电池从20cm高处自然落至1cm厚的硬木板上3次，无漏液,无电池膨胀及破裂,开路电压正常。

15.保险遵命好：正常使用下无电解液漏出，无电池缩短及割据。

16.放电性能好：放电电压失调，放电平台平缓。

山特3C3 HD 30K外接山特蓄电池C12-100技术规格参数指标：

电池型号 电压  容量/安时  功率/单位极板  内阻 外形尺寸(mm)      重量   端子类型

C12V系列 (VDC) (C20@25℃) W/cell 1.67V@15min (mΩ) (长*宽*高mm/总高) (Kg) (螺丝直径)

C12-18   12V   18Ah       61.7        16.2       181.5×77×167.5 167.5 5.4Kg  M5

C12-26   12V   26Ah       89.1        14         166×175×133    133   7.8Kg  M5

C12-38   12V   38Ah       123         9.0        197×165×170    170   11.4Kg M6

C12-65   12V   65安时     210         6.5        325×167×174    174   19.2Kg M6

C12-100  12V   100Ah      324         4.0        330×173×213    219   28Kg   M8

C12-120  12V   120Ah      336         4.0        408×177×225    225   32.3Kg M8

C12-150  12V   150Ah      420         3.5        483×170×238.5  238.5 41.5Kg M8

C12-200  12V   200Ah      647         3.2        522×240×218    224   57.1Kg M8

C12-225  12V   246Ah     700.4        2.5        522×240×218    224   63.5Kg M8

C12-250  12V   262Ah      820         2.5        521×268×220    226   72.5Kg M8

山特3C3 HD 30K外接山特蓄电池C12-100详细规格参数：

电池名称 通信用阀控密封式铅酸免维护蓄电池（普通AGM铅酸蓄电池）

电池型号 C12-100

电池容量 12V100AH

电池系列 山特城堡C12V系列电池

额定电压 12V

额定容量 100AH

规格描述 12伏100安时黑壳或灰壳

阻燃等级 V-0

电池内阻 4mΩ

电池外形尺寸 330×173×213mm

功率/单位极板 324W/cell

电池重量 28kg

电池端子类型 M8

浮充设计寿命 10年

工作温度范围 -20℃～55℃

推荐的工作温度范围 充电：-20℃～40℃；放电：-20℃～50℃；静置储存：-15℃～40℃

温度对容量的影响 103%C20 @40℃；*** C20@25℃ ；86% C20@0℃

浮充电压 13.5V-13.8V；建议值13.65V

均充电压 14.1V-14.4V；建议值14.1V

浮充充电温度补偿系数 -18mV/℃

循环使用温度补偿系数 -30mV/℃

推荐的充电电流 0.25CA

交流纹波（充电器）<2%

自放电 ≤3%/月(25℃)

生产厂家：安徽理士电源技术有限公司

生产地址：安徽省淮北市濉溪县经济开发区迎春路1号

品牌归属：山特电子（深圳）有限公司

保修服务：全国联保3年

注：避免短路，禁止在气密容器中充电，禁止拆解电池或加热到60℃以上或焚烧。

山特3C3 HD 30K外接山特蓄电池C12-100选型配置方法：

UPS电池选型配置方法包括安时容量法、恒功率法、速算法、阶梯累加法等。考虑到UPS多数应用工况，恒功率算法在成本控制、性能满足上能够实现合理的配置，故而多数情况下我们推荐采用恒功率算法。对于客户***或特殊应用场合的算法，请咨询山特服务人员。

1、计算因子

P总 UPS视在功率（VA） P P 电池总需求功率（W）

V总 浮充总电压 V浮 12V或2V单体浮充电压

Pc 每个单格放电功率（W/cell） Pb 12V电池放电功率（W/battery）

Pf 输出功率因数 η 逆变器效率

K 可靠性系数（1.0,1.25）Sn电池串数节数

Pn 电池组并联数（1,2,3,4）t备电时间

2、计算步骤

电池总需求功率P＝K*P总* Pf/η；计算电池串联数Sn= V总/V浮

单体电池放电功率Pb=P/(Sn* Pn)；每个单格放电功率 Pc=Pb/6

计算Pn= 1，2，3，4时Pb或Pc

3、查表选型

查城堡C12系列电池恒功率放电数据表，选择在相应后备时间及截止电压下性能满足的电池规格。

山特3C3 HD 30K外接山特蓄电池C12-100充电及维护：

充电

浮充电压:建议范围13.5V-13.8V; 建议值13.65V

均衡充电:建议范围14.1V-14.4V; 建议值14.1V

山特3C3 HD 30K外接山特蓄电池C12-100日常维护：

为了了解电池和设备的运行状况和防止检查过程中电池意外损坏，机房UPS系统蓄电池、基站（包括室外MBO）和光缆无人站UPS

系统的蓄电池维护作业项目及周期按下列方法定期检查电池并做记录。

·月度检查维护项目：电池组浮充总电压、电池外观、电池温度、连接部位、安全阀检查

·季度检查维护项目：电池组浮充总电压、电池外观、电池温度、连接部位、安全阀检查、每个电池的浮充电压

·年度检查维护项目：电池组浮充总电压、电池外观、电池温度、连接部位、安全阀检查、每个电池的浮充电压、核对性放电（放出电池额定容量的30～40%、挑选出放电电压明显落后的电池）

山特3C3 HD 30K外接山特蓄电池C12-100使用条件：

1.并联使用：推荐为4组以内。超出4组请联系我司备案，以便我司关注指导。

2.多层安装：每两层温度差控制在3℃以内。

3.散热：电池间距保持在10mm以上；电池柜之间和电池柜与设备、墙壁间距保持150mm以上。

4.换气通风条件：必须***电池放置空间（电池柜、机房）空气流通，***释放的氢气的体积浓度小于0.8%（氢气体积÷空间容积）。

5.浮充使用条件：浮充电压设定13.5～13.8V/只(25℃ )，推荐13.65V/只，限流≤0.25CA。

6.关于电池混用：不同规格、不同年限、不同厂家、不同容量、不同性能的产品不能混用。

山特3C3 HD 30K外接山特蓄电池C12-100浮充充电：

·充电参数

充电电压范围：13.5～13.8V/只（25℃），推荐设置为 13.65V/只

充电电流：0.25CA

温度补偿系数：-18mV/℃·只（以 25℃为基点）

充电电压变动范围：±0.12V/ 只

注意：

1）同组各单体电池的电压值在使用初期会出现一定偏差，半年之后将趋于一致。

2）浮充电压过高或过低对电池的影响如下：

·长时间过高（过充电）：寿命缩短。

·长时间过低（充电不足）：满足不了负载或使电池电压不一致，从而使电池整组容量下降，寿命缩短。

3）充电温度补偿：以 25℃为基点，环境温度每升高 1℃，充电电压调低 18mV/ 只；环境温度降低 1℃，充电电压调高 18mV/ 只。

山特3C3 HD 30K外接山特蓄电池C12-100均充使用充电：

·充电参数

充电电压范围：14.1～14.4V/ 只（25℃），推荐设置为 14.1V/ 只

充电电流：0.25CA

温度补偿系数：-24mV/℃·只（以 25℃为基点）

充电电压变动范围：±0.16V/ 只

补充电电量为放电电量的 1.1～1.3 倍，电池环境温度低于 5℃取上限。

注意：

1）充电时间是指在0.25CA以下定电流充电，充电过程中蓄电池的端电压达到上表的充电电压后的充电时间。

2）超过表内时间后，如果继续充电就会造成过充电，电池寿命缩短；如果充电时间偏短会因充电不足而达不到额定的容量。

3）对电池进行容量测试，建议按照循环的充电方式充电。

4）频繁使用电池寿命会缩短，建议不超过4.5次/月。

山特3C3 HD 30K外接山特蓄电池C12-100充电注意事项：

1.如果充电末期电流超过0.05CA， 可能对电池外观和寿命造成***性的损坏，请控制充电电压；

如果充电限流小于0.05CA 时，可能造成蓄电池充电不足，寿命缩短。

2.循环使用时，为防止过充电，建议安装定时器或采取完全充电后自动转为浮流充电的方式。

3.当环境温度不是25℃时，应对设置电压进行温度补偿。

山特3C3 HD 30K外接山特蓄电池C12-100每月的检查维护项目内容：

1、蓄电池组的浮充总电压：用万用表测量蓄电池组正负极输出端电压

，基准是测量值与电源设备显示的浮充电压一致，偏差范围不超过±0.5%，并符合当前温度下浮充电压的设置标准。

2、蓄电池外观：目视检查蓄电池壳、盖有无漏液、变形、裂纹、损伤；检查有无灰尘污渍；蓄电池配套的架柜、螺栓等有无生锈。要求基准是外观正常，无端子腐蚀与表面积液，PH试纸测试呈中性，单面鼓胀≤4mm。

3、蓄电池温度：用红外测温仪测定蓄电池的端子及蓄电池壳表面温度是否35℃以下。

4、连接部位：用扳手检查螺栓、螺母有无松动；检查连接条、蓄电池端子有无腐蚀。

山特3C3 HD 30K外接山特蓄电池C12-100季度检查维护项目内容：

1、每只蓄电池浮充电压、内阻检测：

1）用万用表测量当前温度下单只蓄电池的浮充电压，同组端电压差应不超过12V系列480mV；

2）内阻仪测量蓄电池内阻，内阻小于额定值2.5倍。

2、落后蓄电池修复：

1）14.4V均充12～20h，严重时要进行2～3次循环充放电；

2）将活化仪或充电机按正对正负对负接入落后蓄电池两端，对单只蓄电池修复。

3、整组活化充放电：对蓄电池组进行一个循环的充放电操作，放电时可释放出额定容量的30%～40%。

山特3C3 HD 30K外接山特蓄电池C12-100年度检查维护项目内容：

1、核对性放电：在线放电或离线智能负载放电，放出蓄电池额定容量的30～40%。放电结束时，蓄电池基准电压应不低于11.7V。低于基准值时，14.1V均充8～10h后进行二次放电。若仍偏离基准值，应更换单只落后蓄电池。

2、容量试验：在线放电或离线智能负载放电，放出蓄电池额定容量的80%。对放电试验过程中各项参数进行记录储存，发现单只落后蓄电池进行循环充电、在线修复或更换。

山特3C3 HD 30K外接山特蓄电池C12-100维护检测的基本要求：

1.在进行蓄电池检测时要遵循“查隐患、保安全”的原则。

2.要严格按照作业计划执行蓄电池的日常维护作业项目和性能分析。

3.严格遵循维护规程和蓄电池相关要求进行蓄电池的参数设置和相关操作。

4.做好安全防护工作，要戴好绝缘手套，并将金属工具进行绝缘处理。

5.使用符合检测要求的工具、仪表。

物理性检查项目：

1）检查极柱、连接条是否清洁，有否氧化或腐蚀现象，如情况严重，应作清洁及降阻处理。

2）检查连接处有无松动，如有，应紧固。

3）检查蓄电池极柱有否爬酸、漏液，安全阀周围是否有酸液逸出。

4）检查蓄电池壳体有无损伤、渗漏和变形，极柱有无损伤、变形。

5）检查蓄电池及连接处温升有无异常。

相关参数设置的检查和调整：

1）根据蓄电池的技术参数和现场环境条件，检查蓄电池的浮充、均充电压、浮充电流是否正常，发现异常及时处理。

2）检测蓄电池组的充电限流值设置是否正确，发现异常，及时调整。

3）检测蓄电池组的告警电压（低压告警、高压告警）设置是否正确，发现异常，及时调整。

4）如设有蓄电池组脱离负载装置，应检测蓄电池组脱离电压设置是否准确，发现异常，及时调整。

山特3C3 HD 30K外接山特蓄电池C12-100的更换：

蓄电池属于消耗品，有一定的寿命周期。综合考虑使用条件、环境温度等因素的影响，在到达蓄电池设计使用寿命之前，用好蓄电池予以更换。充分***电源系统安全、可靠正常运行。

山特3C3 HD 30K外接山特蓄电池C12-100使用注意事项：

1.请在儿童触摸不到的地方保管和使用蓄电池。

2.请不要在***用途之外使用蓄电池，如在***用途外使用，有可能使蓄电池漏液发热、爆炸。

3.禁止将蓄电池分解、改造、破坏、强烈冲击或投掷，否则有可能造成蓄电池漏液、发热、爆炸。

4.禁止将蓄电池投入水中、火中或加热。

5.禁止短路连接蓄电池。

6.禁止倒立存储或使用蓄电池。

7.如果蓄电池组总电压超过 45V，应采用绝缘手套等安全措施后再开始作业。如工作时不采取安全措施，会有触电的危险。

8.维修测量时，面部不得正对蓄电池顶部，应保持一定角度或距离。

9.蓄电池内极板、隔板均吸附硫酸，如蓄电池受机械损伤，应防止硫酸接触到皮肤、衣服上，更不能溅入眼中，如遇上述情况应立即用大量清水清洗，严重者去医院***。

山特3C3 HD 30K外接山特蓄电池C12-100维护和保养：

1、经常查看蓄电池在电池柜/架上的静止螺栓可否拧紧。其他不要将金属物放在蓄电池上以防短路。

2、过段时间查看极柱和接线头毗连得能否靠得住。为抗御接线柱氧化可以涂抹凡士林等。

3、不能用直接打火(短路试验)的办法检查蓄电池的电量。

4、铅酸蓄电池盖上的透气孔应保持通畅。蓄电池在充电时会产生少量气泡若通气孔被拥塞，气体不能逸出，当压力增大到定值后就会造成蓄电池壳体损坏。

5、蓄电池的极柱和盖的相近常会有黄雪白色的糊状物,这是因为硫酸氧化了根柱、线卡、固定架等酿成的。这些物质的电阻很大，要及时清除。

山特3C3 HD 30K外接山特蓄电池C12-100循环充放使用模式：

1、如果设备连接到电源上，充电饱和后就离开电源由电池供电，这种情况下就应当选择循环充放电方式。

2、循环充电时充电机器提供的高电压应有限制:环境温度在25℃，2V电池的充电电压为:2.35-2.45V，4V电池的充电电压为: 4.70-4.90V;6V电池的充电电压为:7.05-7.35V，8V电池充电电压为:9.40V-9.80V，10V电池的充电电为:11 75-12.25V；12V电池的充电电压为:14.1-14.7V，充电大电流不大于定容量值的25%。

3、充电饱和时应立即停止充电，否则电池就会损坏或由于过量充电会容易引起电池外鼓。

4、充放电时，电池不可倒置。

5、循环使用的寿命取决于每次放电的深度，放电深度越大，电池可循环的次数就越少。

浮充使用模式：

1、如果设备总是与电源连接，且外于充电状态，只是外电源停止时，由电池供电，这种情况下应当选择浮充充电模式。

2、电池组每节电池的浮充充电电压设定范围应严格控制，大充电电流不大于额定容量值的25%。

3、浮充使用寿命主要受浮充电压和环境温度影响，浮充电压越高，电池寿命就越短。

电池放电：

放电时电池端电压低于规定的终止电压或多次过放电，过放电将给蓄电池带来严惩损害，使电池寿命提前终止。

影响山特3C3 HD 30K外接山特蓄电池C12-100使用寿命的因素：

1、电池安装：电池应尽可能安装在清洁、阴凉、通风、干燥的地方，并免受到、加热器或其他辐射热源的影响。

2、环境温度：环境温度对电池的影响较大，环境温度过高，会使电池过充电产生气体，环境温度过低，则会使电池充电不足，这都会响电池的使用寿命。因此一般要求环境温度在25℃左右。

3、充电：充电分为初充电，正常充电，均衡充电等几种。

a.初充电：电池的充电称为初充电，目的在于使电池在装配过程中被氧化的板活性物质还原，增加活性物质含量，提高电池的放电性能。

b.正常充电：对已经放过电的电池进行充电称为正常充电。

c.浮充电：电池组与电源并联连接到负载上，当交流电源正常时，整流器将交流电整流为直流电后，一面给蓄电池充电，一面经逆变将直流电重转换为交流电为负载供电。当交流电源中断时，蓄电池的直流电立即经逆变转换为交流电给负载供电，以保障供电的连续性。

d.均衡充电：电池在使用的过程中，往往会产生比重、容量、电压等不均衡现象。导致电池组输出电压过低，输出电量过小。为此，对电池组进行过充电，使电池组中的每个单电池都外于充足电状态，这一充电过程称为均衡充电。

4、放电：放电电流不宜过大，要避免短路放电。

5、放电深度：放电深度对电池使用寿命的影响也非常大，电池放电深度越深，其循环使用次数就越少，因此在使用时应避免深度放电。

6、定期：电池在使用一定时间后应进行定期检查，如观察其外观是异常、测量各电池的电压是否平均等，如果长期不停电，电池会一直外于充电状态，这样会使电池的活性变差，因以即使不充电，UPS也需要定期进行放电试验以便电池保持活性。条件允许的话，放电试验一般可三到六个月进行一次，用UPS带载。

山特3C3 HD 30K外接山特蓄电池C12-100贮存：

1.蓄电池在贮存和运输过程中温度偏高或通风不良会导致自放电增大，因此应保持蓄电池通风良好，并使蓄电池远离明火、火花、热源、有机溶剂等。

2.当保存蓄电池时，应将蓄电池从充电器和负载上取下并保存在干燥、阴凉环境中。

3.蓄电池保存期间，定期对蓄电池进行补充充电。

山特3C3 HD 30K外接山特蓄电池C12-100使用环境：

1.极限环境温度范围：充电0～45℃，放电-20～60℃，贮存-15～50℃。胶体蓄电池在***温度下也能工作，但标准数据是25℃时测量结果。理想的充放电使用温度范围是20～25℃。在较低的温度下使用会缩短放电时间，在较高温度下使用寿命会缩短和增加热失控的可能。高于25℃时每升高10℃蓄电池寿命就会缩短50%，室温过高必须要有适当的通风降温设备或温度监测系统。环境超过45℃，请勿充电，否则会造成热失控鼓胀、漏液失效。

2.附近无明火、火花、热源等。

3.避开热源和阳光直射的场所。

4.避开潮湿、可能浸水场所。

5.避开完全密闭场所。

山特3C3 HD 30K外接山特蓄电池C12-100安装前注意事项：

1.检查蓄电池无异常后，将其安装在***地点（如：蓄电池房）。

2.如将蓄电池安放在蓄电池房，应尽可能将其放在蓄电池房***处。

3.避免蓄电池安装在靠近热源（如：变压器）的地方，也要避免其它设备散热风扇口对着蓄电池柜方向。

4.因为蓄电池贮存时可能产生易燃气体，安装时应避免靠近产生火花的装置。

5.连接前，擦净蓄电池端子，使其呈现金属光亮。

6.小心导电材料短接蓄电池正负端子。

7.多个蓄电池一起使用时，首先将蓄电池正确连接，再将连接好的蓄电池与充电器或负载连接。在这种情况下，蓄电池正极应与充电器或负载的正极连接，负极与负极连接。如果蓄电池与充电器连接不正确，充电器会被损坏，一定要注意不要连接错误。

8.接线时注意不要在端子部用过大的力，每个连接螺母与螺栓一定要扭紧

山特3C3 HD 30K外接山特蓄电池C12-100安装及接线：

1.将金属安装工具（如扳手）用绝缘胶带包裹，进行绝缘处理。

2.***行蓄电池之间的连接，然后再将蓄电池组与充电器或负载连接。

3.多组蓄电池并联时，遵循先串联后并联的接线方式。

4.为***较好的散热条件，各列蓄电池间距需保持15mm以上，蓄电池柜之间和与设备及墙壁间距需保持150mm以上。

5.连接前后，在蓄电池极柱表面敷涂适量防锈剂（如凡士林）。

6.蓄电池安装完毕，测量蓄电池组总电压无误后，方可加载上电。

山特3C3 HD 30K外接山特蓄电池C12-100安全：

1.电池的寿命随环境温度的升高而缩短。定期更换电池可***UPS工作正常，并***足够的后备时间。

2.蓄电池维护只能由具备蓄电池专业知识的人员来进行。

3.蓄电池存在电击危险和短路电流危险。为避免触电伤人事故，在更换电池时，请遵守下列警告：

a.不要佩带手表、戒指或类似的金属物体 ；

b.使用绝缘的工具 ；

c.穿戴橡胶鞋和手套 ；

d.不能将金属工具或类似的金属零件放在电池上 ；

e.在拆电池连接端子前，必须先断开连接在电池上的负载。

4.请不要将蓄电池暴露于火中，以免引起爆炸，危及人身安全。

5.非专业人士请勿打开或损毁蓄电池，因为电池中的电解液含有强酸等危险物质，会对皮肤和眼睛造成伤害。如果不小心接触到电解液，应立即用大量的清水进行清洗，并去医院检查。

6.请不要将电池正负极短路，会导致电击或着火。

影响山特3C3 HD 30K外接山特蓄电池C12-100使用寿命缩短的主要因素有：

(1)蓄电池个体间质量和性能的一致性较差，使蓄电池组整体质量和性能难以***。

(2)蓄电池组使用环境温度变化太大。

(3)蓄电池组经常性被深度放电。

(4)蓄电池组放电后没有及时进行充电。

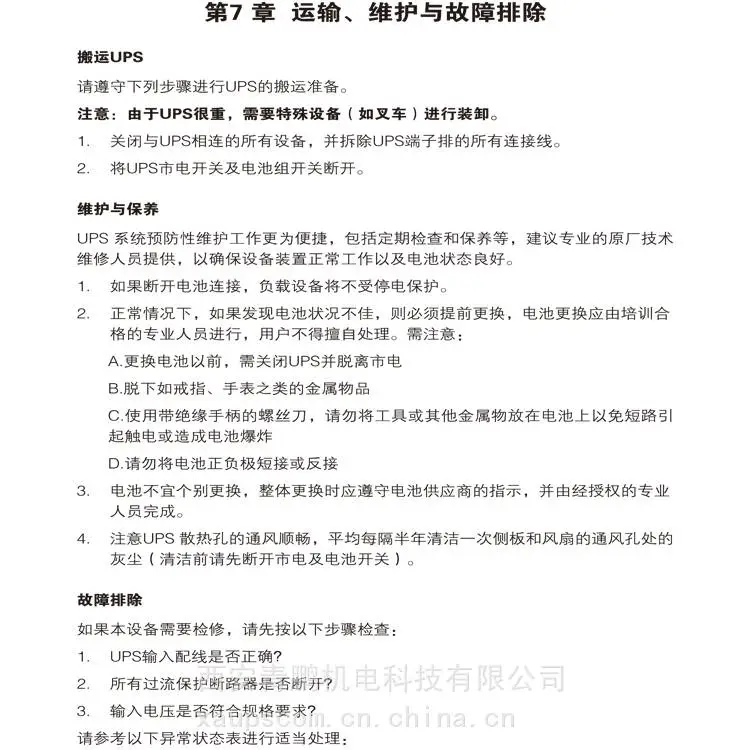

山特3C3 HD 30K外接山特蓄电池C12-100维护与保养：

·本系列UPS只需很少维护。标准机的电池为密封式、低维护型、只需经常保持充电以获得期望寿命。UPS 在同市电连接时，不管开机与否，始终向电池充电，并且提供过充、过放电保护功能。

·如果长期不使用UPS，应每隔四到六个月对UPS充电一次；在高温地区，电池每隔两个月充、放电一次，每次充电时间不得少于12小时。

·正常情况下，电池使用寿命为三到五年，如果发现状况不佳，则必须提早更换。更换电池时，必须由专业人员执行。

·更换电池时，遵循数量一致，型号一致的原则。

·电池不宜个别更换，整体更换时应遵守电池供应商的指示。

·正常时（UPS很少后备供电的前提下），电池每四到六个月充、放电一次，放电至关机后连续充电，且标准机充电时间不得少于12小时。

·UPS长期在无人职守地点工作时，需定期检查电池是否处于正常状态，避免电池过放电损坏。

山特3C3 HD 30K外接山特蓄电池C12-100使用保养：

1. 使用环境及保存方法对本产品的使用寿命及可靠性有一定影响，请不要在以下工作环境中使用：

a. 超出技术指标规定（温度0℃～40℃，相对湿度20%～90%）的高、低温和潮湿场所；

b. 有振动、易受撞的场所；

c. 有金属性粉尘、腐蚀性物质、盐份和可燃性气体的场所。

2. 如果长时间放置不使用，必须将UPS（不带电池）存放在干燥的环境中，存贮温度范围：－25℃～＋55℃。UPS开机之前，必须先让环境温度回暖至0℃以上，并维持2小时以上。

山特3C3 HD 30K外接山特蓄电池C12-100日常维护保养：

保持适宜的环境温度

·电池的使用寿命取决于环境温度和充放电次数,高温下使用或深度放电会缩短电池的使用寿命,尽量保持电池环境温度在15℃到25℃之间。定期检查蓄电池状态,保持电池放置环境的清洁。

初次使用或久放后充电

·UPS电源初次使用或久放后（一般为不超出3个月）使用时，必须先接入市电，利用UPS电源内部的充电电路进行浮充电，一般要求至少充电12小时以上，有的机器要求初次充电时间为不少于168小时，待蓄电池电压达到饱和之后，方可正常使用。

避免UPS电源蓄电池过电压、过电流充电

·过电压充电会造成蓄电池中的电解液被电解而溢出，缩短蓄电池使用寿命。避免UPS电源蓄电池过电流充电，以免造成电池内部正、负极板弯曲和极板表面的活性物质脱落，造成蓄电池供电容量下降或烧坏蓄电池。

避免UPS电源蓄电池发生短路放电或过度放电

·市电断电后UPS电源供电，当UPS电源指示灯或蜂鸣器急促闪烁或长鸣时，需立即中止用电，以免耗尽电池能量，导致电池的端电压低于蓄电池所允许的放电终了电压，造成蓄电池的内阻增大或充电电压过低而可能降低充电能力，甚至失去再充电的能力。

定期充电放电

·在不经常停电的UPS，长时间不使用电池，要每四至六个月放电维护一次，若蓄电池长期处于浮充电状态，日久就会导致电池化学能与电能相互转化的活性降低，加速老化而缩短使用寿命，放电维护操作即是对蓄电池进行带负载放电后再进行充电，以激活电池活性，避免电池内部极板氧化，以免电池的损坏，且充电时间不得少于12小时。（放电前请与售后服务商联系确认UPS电源主机的开机状态正常与否）。

电池放电后及时充电

·蓄电池放电后，应立即充电，严禁蓄电池放电后，长期处于开路状态，因为那样会造成电池硫酸盐化，影响电池的容量及寿命，并尽量避免电池在充电不足时放电，这样也会影响电池的使用寿命。另外，UPS不宜一直处于满载和轻载状态下运行，一般选取负载为额定容量的50%～80%。

定期检查电池接线是否牢固

·使用6个月左右时间，应检查一次电池连线牢固程度，主要防止由于电池充放电过程中的温度变化导致连线接口处松动，接触电阻过大，这样避免UPS停电后，蓄电池供不上电的后果。定期检查电池连接端子的松紧度，防止大电流放电产生打火损坏端子。

及时更换废旧损坏的电池

·在UPS连续不断的运行使用中，因电池性能和质量上的差别，若发现个别电池放电时间大大缩短，性能下降、储电容量达不到要求而损坏的，请联系售后服务商，确认是否需要更换电池。当电池组中某个/些电池出现损坏时，维护人员应当对每只电池进行检查测试，排除损坏的电池。更换新电池时，应该力求购买同厂家同型号的电池，禁止防酸电池和密封电池、不同规格的电池混合使用。

C12V蓄电池型号：12V100AH（C12-100）、12V65AH（C12-65）、12V38AH（C12-38）、12V26AH（C12-26）、12V120AH（C12-120）、12V18AH（C12-18）、12V150AH（C12-150）、12V200AH（C12-200）

3C3 EX UPS型号：3c3 ex 20ks，3c3 ex 30ks，3c3 ex 40ks，3c3 ex 60ks，3c3 ex 80ks，3c320ks，3c30ks，3c3-30ks，3c3 10ks，3c315ks，3C3 EX 20KS ***，3C3 EX 30KS ***，3C3 EX 40KS ***，3C3 EX 60KS ***，3C3 EX 80KS ***后面加***是隔离变压器

3C3 PRO UPS型号：3C3 PRO 20KS，3C3 PRO 30KS，3C3 PRO 40KS，3C3 PRO 60KS，3C3 PRO 80KS，3C3 PRO 100KS，3C3 PRO 120KS，3C3 PRO 160KS，3C3 PRO 200KS

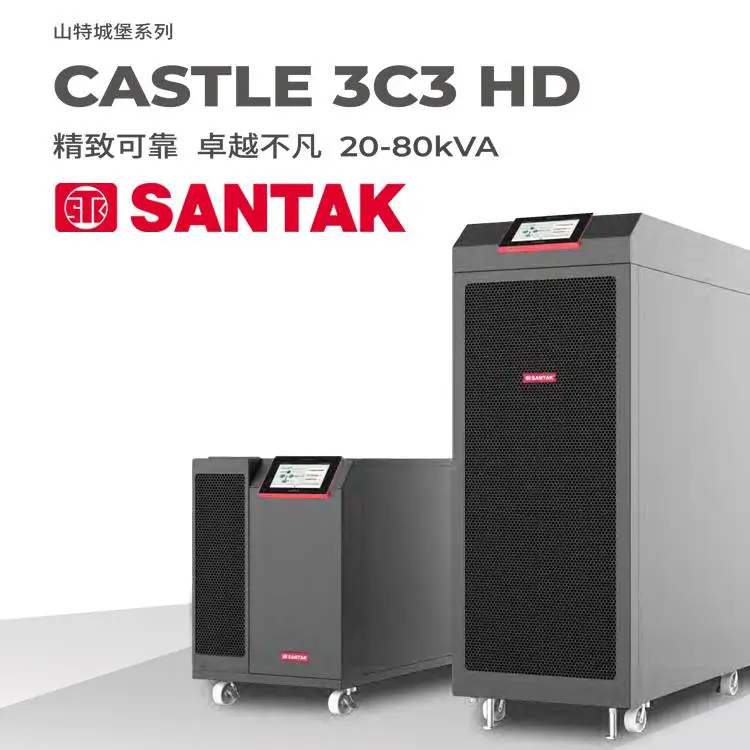

3C3 HD UPS型号：3C3 HD-20K，3C3 HD-30K，3C3 HD-40K，3C3 HD-60K，3C3 HD-80K

公司名称：西安青鹏机电科技有限公司UPS电源事业部

公司简称：西安青鹏机电科技

英文公司：Xi’an QingPeng Electromechanica Technology Co.,Ltd.

西安分公司/办事处：山特3C3 HD 30K外接山特蓄电池C12-100西安经销商

销售地址：陕西省西安市新城区轻工金花北路

销售中心：如您还有其它服务、产品、技术、业务的购买或咨询,欢迎您与山特3C3 HD 30K外接山特蓄电池C12-100经销商联络！

安装中心：西安市免费安装，外地电议

维修售后部或服务站：请联系供应商提供就近位置的山特3C3 HD 30K外接山特蓄电池C12-100授权维修经销商网点

主要供货/服务区域：西北地区、西南地区

提供网站咨询/信箱解答

邮政编码：710032
