PZ73F46耐腐蚀衬氟刀闸阀 PZ73F46衬氟刀闸阀 产品说明
本实用新型涉及闸阀技术领域，尤其涉及衬氟刀闸阀。本实用新型公开了衬氟刀闸阀,

一、刀型闸阀常见泄漏解决方法？

1．阀体接头泄漏

刀形不锈钢闸阀的阀体和阀盖之间一般采用凸缘作为连接件，如果连接处没有足够的紧固力或者连接不均匀，在这里就会发生泄漏。技术人员建议，采用凸缘作为接合工具时，应采用凸缘对角固定的方法。另外，用于连接的垫片也必须是优质的。

2．充填渗漏

不锈钢刀形闸阀内介质的腐蚀性、温度、压力等因素对其密封性能有一定影响，是造成密封泄漏的主要原因。所以在选择充填方式时，应根据实际情况考虑管道介质的特性。

3．压孔泄漏

一些不锈钢刀型闸阀的阀盖上有厂家在进行压榨测试时留下的压榨孔，如果压榨孔不够紧，很可能会导致阀门漏水。所以，在使用不锈钢刀片式闸阀时，首先要紧固打压孔，或者直接焊接螺丝和螺孔。因此在解决不锈钢电动刀型闸阀漏水问题时，需要结合实际情况，找出问题所在，采取正确的方法进行处理。

二、PZ73F46耐腐蚀衬氟刀闸阀刀型闸阀型号和产品分类有哪些？

刀型闸阀驱动方式：手动，电动，气动，液动，伞齿轮，电液动和气液动等驱动方式。刀型闸阀外形：明杆，暗杆两种　　刀型闸阀材质：铸铁、铸钢、碳钢、不锈钢、衬氟等　　刀型闸阀密封：硬密封，软密封，单面密封，双面密封等多种材质密封。

三、蒸汽管道闸阀执行标准？

蒸汽管道一般都是截止阀。所以不考虑闸阀执行标准。

四、PZ73F46耐腐蚀衬氟刀闸阀刀闸阀安装方向？

看阀门安装方向：

1.看阀体上的箭头方向；

2.一般的截止阀都是低进高出，低的方向是进口，高的方向是出口。

五、刀型闸阀与普通的闸阀的区别是什么?什么样的？

刀闸阀又称刀型闸阀、刀门闸阀、浆液阀、泥浆阀，它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质，闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为5°,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。

阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。

刀闸阀具有较小的安装空间，工作压力低，不易堆积杂物，价格较低。

刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来***密封面的密封,这就是自密封.大部分闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以***密封面的密封性。本类阀门在管道中一般应垂直安装。

六、PZ73F46耐腐蚀衬氟刀闸阀闸阀的执行标准有哪些？

主要标准 1、GB/T 12232-2005 通用阀门 法兰连接铁制闸阀 2、GB/T 12234-2007 石油、天然气工业用螺柱连接阀盖的钢制闸阀 3、GB8486-87 《内螺纹连接闸阀、截止阀、球阀、止回阀通用技术条例》

4、GB8465.1-87《内螺纹连接闸阀、截止阀、球阀、止回阀 基本尺寸 铁制闸阀》

5、JB/T53162-1999 《闸阀产品质量分等》 6、JB/T5298-91《管线用钢制平板闸阀》 7、JB/Z243-85《闸阀静压寿命实验规程》 8、JB/TQ648-8《铁质对夹式平板闸阀》 9、JB/T53200-94《铁质对价平板闸阀 产品质量分等》 10、JB/T53242-94《钢制平板闸阀 产品质量分等》

七、刀板阀和刀闸阀区别？

刀板阀是刀板阀而刀闸阀是刀闸阀。

八、刀闸阀试压标准？

一般情况下，阀门不作强度试验，但修补过后阀体和阀盖或腐蚀损伤的阀体和阀盖应作强度试验。对于安全阀，其定压和回座压力及其他试验应符合其说明书和有关规程的规定。

2、阀门安装之彰应作强度和密封性试验。低压阀门抽查20%，如不合格应***的检查；中、高压阀门应***的检查。

3、试验时，阀门安装位置应在容易进行检查的方向。

4、焊接连接形式的阀门，用肓板试压不行时可采用锥形密封或O型圈密封进行试压。

5、液压试验时就将阀门空气尽量排除。

6、试验时压力要逐渐增高，不允许急剧、突然地增压。

7、强度试验和密封性式验持续时间一般为2~3min，重要的和特殊的阀门应持续5min。小口径阀门试验时间可相应短一些，大口径阀门试验时间可相应长一些。在试验过程中，如有疑问可延长试验时间。强度试验时，不允许阀体和阀盖出现冒汗或渗漏现象。

8、节流阀不作关闭件密封性试验，但应作强度试验及填料和垫片处的密封性试验。

9、试压中，阀门关闭力只允许一个人的正常体力来关闭；不得借助杠杆之类工具加力(除扭矩扳手外)，当手轮的直径大于等到于320mm时，允许两人共同关闭。

10、具有上密封的阀门应取出填料作密封性试验，上密封官合后，检查是否渗漏。用气体作试验时，在填料函中盛水检查。作填料密封性试验时，不允许上密封处于密位置。

九、PZ73F46耐腐蚀衬氟刀闸阀刀闸阀门安装方向？

刀闸阀：垂直安装。

又称刀型闸阀、刀门闸阀、浆液阀、泥浆阀，它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质，闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为5°,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；

也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间，工作压力低，不易堆积杂物，价格较低。

刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来***密封面的密封,这就是自密封.大部分闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以***密封面的密封性。

这类阀门在管道中一般应垂直安装。

PZ73F46衬氟刀闸阀背景技术：

闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。在我们的日常生活中，闸阀是比较常见的一种物件，闸阀给我们的生活带来很多方便，同时使我们的生活更加安全。一般的闸阀，其结构比较复杂，制造加工较为麻烦，提高了生产成本，其中的密封件在损坏时，不便于对其进行更换；为此，我们提出衬氟刀闸阀来解决上述问题。

衬氟刀型闸阀特点及优点

*聚四氟乙烯及橡胶衬里

*密封性高于MSS-SP81

*单向或双向

*耐磨耐腐蚀

*连接方式 : 法兰、支耳

衬氟刀型闸阀标准规范

尺寸 （mm） : 50 至600

温度 （°C） : -20 至175

压力 （MPa） : 2.0 （CWP）

连接标准 : ANSI

阀体 : 球墨铸铁 , 不锈钢

阀板 : 不锈钢 , 特殊合金

阀杆 : 不锈钢

阀座 : 高分子量聚乙烯 ,聚丙烯 , 聚四氟乙烯

PZ73F46耐腐蚀衬氟刀闸阀本实用新型的实施例提供的技术方案可以包括以下有益效果：

1、衬氟刀闸阀与普通闸阀相比，结构更简单，便于制造加工，降低了生产成本，闸板的运动方向与流体方向垂直，靠可以切割纤维材料的刀刃形闸板来切断介质；闸板有两个楔形密封面,关闭时闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，从而达到紧致密封效果。

2、闸板与阀体内腔流道均有PFA/FEP材质包覆，可用于强酸、强碱、强腐蚀性液体或纤维状介质工况。

3、闸板与阀体密封面为O型，上端采用填料密封，具有良好的密封性能；流道全通径设计，介质通过能力强，易安装、易拆卸，无须拆下阀门便可直接更换阀门密封件，使阀门维护更简单；闸板外圆为楔形，具有闸刀功能，能***闸断介质中的各种杂物，解决含有颗粒、纤维介质闸断后的泄漏现象；具有超短的结构长度，体积小、流阻小，节省材料，占用有效空间少。具有闸刀功能，能***闸断介质中的各种杂物，解决含有颗粒、纤维介质闸断后的泄漏现象；具有超短的结构长度，体积小、流阻小，节省材料，占用有效空间少。

PZ73F46衬氟刀闸阀主要部件材料

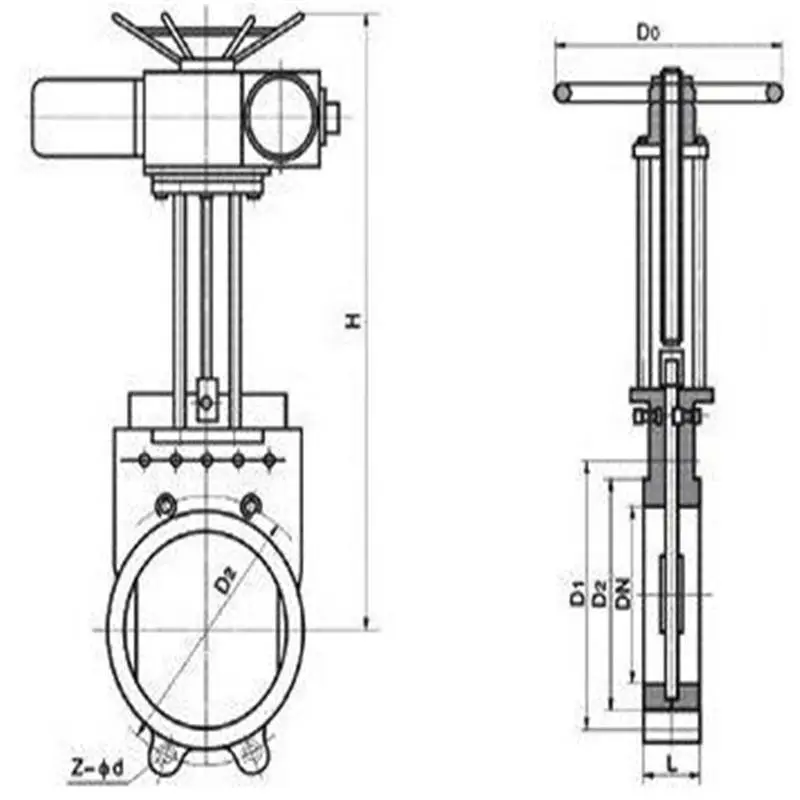

PZ73F46耐腐蚀衬氟刀闸阀PN1.0MPaPZ73F46衬氟刀闸阀主要外形链接尺寸

PN1.6MPaPZ73F46衬氟刀闸阀主要外形链接尺寸

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
