HH3-60/3、HH3-100/3负荷铁壳开关

一、适用范围

HH3 系列负荷开关(以下简称 负荷开关)适用于交流频率50Hz。

额定工作电压至380V，额定工作电流至200A 的电路中，可作为手动不频繁地接通与分断有负载电器的过载和短路保护之用。

产品符合标准：GB 14048.3-2002、IEC 60947-3

二、型号及含义

1 正常工作条件和安装条件

1.1周围空气温度不高于+40℃，不低于-5℃。

1.2安装地点的海拔不超过2000m。

1.3 湿度：

        温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取的措施。

1.4周围环境的污染等级为3级。

1.5开关应安装在无摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

三、主要技术参数

1.负荷开关在 105%-110% 额定电压下，其熔断器的额定熔断短路电流应符合表 1的规定

2.负荷开关的熔断器在周围空气温度为20±5℃时通以 1.75le 应在1小时内熔断，通以 1.3le 应在1小时内不熔断。

四、结构特点

1开关在结构上设计成侧面旋转操作式，共分四部分，操作机构、熔断器、铁壳和触头系统。

2操作机构有快速分断装置，开关的闭合和分断速度与操作者手的动作速度无关，因而保护操作人员和设备的安全。

3触头系统带灭弧室，触头系统全部装在铁盒之内，完全处于封闭状态，保护人员安全。

4罩盖关闭后可以与锁扣楔合，当开关在闭合位置时，由于罩盖与操作机构联锁，罩盖不能打开，罩盖没有关闭时，操作机构使开关不能闭合。

另外罩盖也可以加锁。

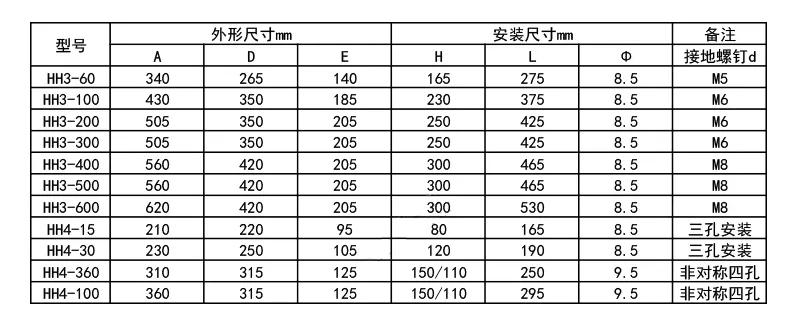

五、外形及安装尺寸

订货须知：

订货须注明开关的型式特征，电压等级，电流等级，极数，操作方式及数量等，特殊订货（非常规参数）请咨询我公司技术部门。

例如：HH3-100  380V  10台
