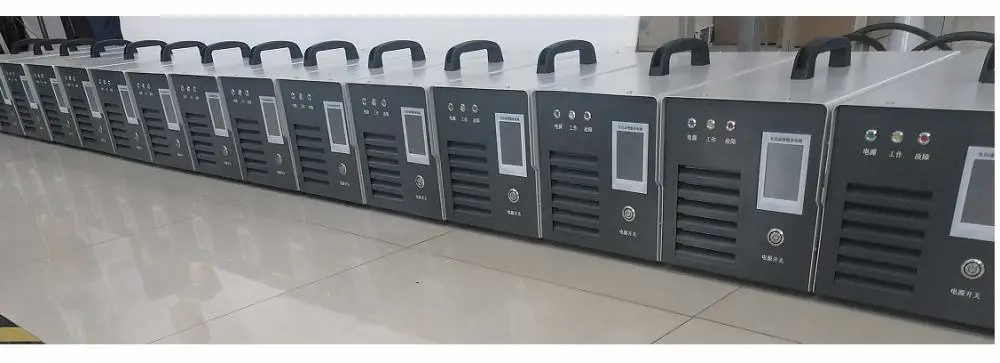

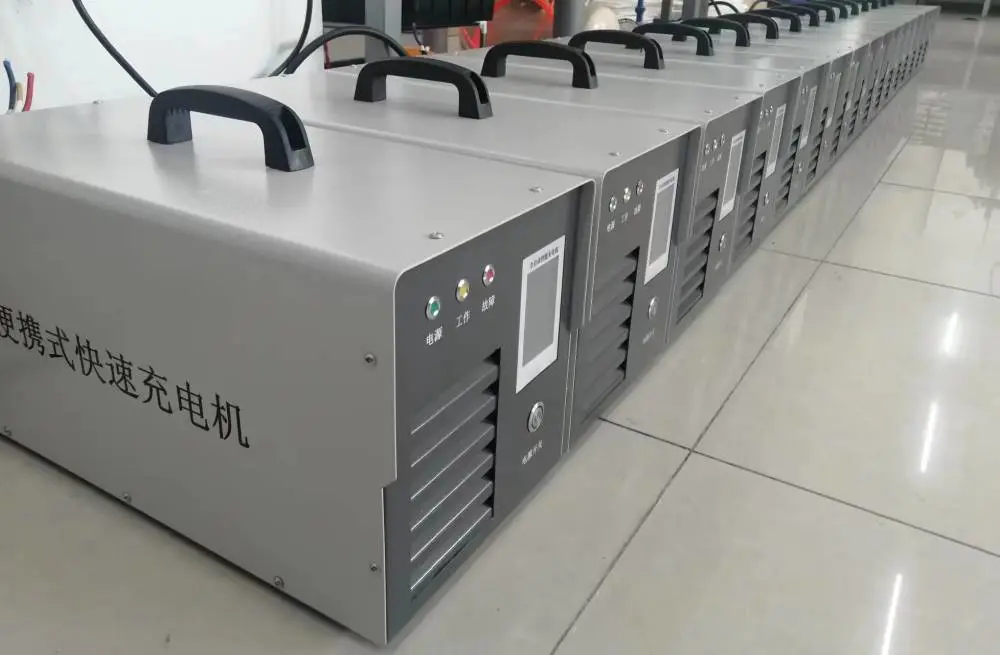

蓄电池高频充电机,蓄电池充电机,高频充电机,高频智能充电机采用高频开关电源技术，借鉴吸收国内外***控制技术设计而成。是一款实用性强、功能齐全、可靠性高的产品。充电机具有重量轻、体积小、充电稳定，效***、抗震能力强、***等特点。并具有浮充、均充自动切换，短路，过载等保护功能。可以实现涓流恒流/快速恒流/恒压自动切换功能，确保蓄电池电量充足，并延长蓄电池的使用寿命。

适用于船舶、大型车辆、航空、铁路、  通讯、电动车(电动叉车、电动汽车、高尔夫车、牵引车、观 光游览车)、仓储搬运等行业的各种铅酸电池，锂电池充电。

 蓄电池高频充电机主要有以下几部分组成：

l  EMI滤波器: 两级共模电感构成高抑制比的电源滤波器，能有效地抑制电网上的尖峰浪涌对电源设备的干扰和损害，同时滤除电源设备产生的高频杂波对电网的污染；

l  软启动及整流滤波: 由于开关电源内部布置有大容量电容器，直接启动会造成过大的启动浪涌。软启动电路在电源模块接入交流电时，先限电流对内部滤波电容预***行充电，防止了过大的启动浪涌。整流桥将50Hz交流电变换为直流供给下一级的变换电路。

l  DC/DC变换: 采用全桥移相软开关技术，通过高频变压器隔离将能量传送给次级，供下一级整流滤波电路用；

l  整流滤波: 将来自于变压器次级的能量经整流滤波后，得到输出动态响应快，稳压精度高，纹波噪音低的直流电；

l  监控接口: 通过CAN与监控器通信，对所有模块进行统一监控，满足运行需求；

l  保护电路: 模块内部有多种保护电路如交流输入过、欠压保护、直流输出过压保护、直流输出欠压告警、直流输出过流或短路限流、模块过温保护等。

蓄电池高频充电机主要技术参数：

1、输    入：         交流单相110V±20%，220V±20% 50Hz±10%或交流三相 380V±20%，50Hz±10%（按用户要求）

2、  输出方式：         直流稳压稳流

3、  输出电压电流：  0-1200V、0-2000A

4、  稳压源效应：      ≤0.3%额定值（仅由于输入源电压从额定值到+10%变化时引起输出电压变化率）

5、  稳压时漂：         ≤0.1%额定值（仅由于电源连续工作时间大于8小时时引起的输出电 压变化率）

6、  稳压温漂：         ≤0.1%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）

7、  稳压负载效应：   ≤0.1%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）

8、  稳流源效应：      ≤0.3%额定值（仅由于输入源电压从额定值到+10%变化时引起输出电流变化率）

9、  稳流时漂：         ≤0.1%额定值（仅由于电源连续工作时间大于8小时时引起的输出电流变化率）

10、 稳流温漂：        ≤0.5%额定值／℃（仅由于在电源使用环境温度范围内，由环境温 度变化引起的输出电流变化率）

11、 稳流负载效应：  ≤0.1%额定值（仅由于输出电压从零至额定值变化时引起的输出电流变化率）

12、 纹波电压（r.m.s）：  ≤0.1%额定值+10mV（额定输出功率状态时测量）

13、 输出电压调节范围：    0-额定电压值可调

14、 输出电流调节范围：    0-额定电流值可调

15、 输出电压设定：          多圈电位器

16、 输出电流设定：          多圈电位器

17、 保护方式：                过压、过流、缺相自动切断输出。

18、 短路保护：                允许短路，故障现象排除后恢复。

19、 工作方式：                可长期满负荷连续工作

20、 效    率：                  ＞92%

21、 输出电压方式：          LED数码管显示（或触摸屏）

22、 输出电流方式：          LED数码管显示（或触摸屏）

23、 输出电压显示分辨率：  0.1V ( 视机型而定）

24、 输出电流显示分辨率：  0.1A ( 视机型而定）

25、 整机电压表误差：      ≤±1%±1个字（计量范围5％~100％额定值）

26、 整机电流表误差：      ≤±1%±1个字（计量范围5％~100％额定值）

27、 电源适用负载特性：    用户要求（注：如用户未有正式特别要求本电源上述指标的测量负载为阻性负载）

28、 使用场所：                仅在室内使用。

29、 温    度：                  -20℃～50℃

30、 空气湿度：               ≤80%

蓄电池充电机参数规格：

24V10A；24V1***；24V30A；24V40A；24V50A;24V8***;24V120A；

36V10A；36V1***；36V30A；36V3***；36V50A;36V8***;36V100A；

48V10A；48V2***；48V30A；48V3***；48V40A；48V5***；48V6***；48V7***；48V8***；48V100A；48V150A；48V200A；

60V1***；60V2***；60V3***；60V4***；60V5***；60V6***；60V8***；60V100A；60V120A；60V150A；60V200A；

72V2***；72V30A；72V40A；72V50A；72V60A；72V70A；72V80A；72V100A；72V120A；

80V2***；80V30A；80V40A；80V50A；80V60A；80V70A；80V80A；80V100A；80V120A；

96V2***；96V30A；96V40A；96V50A；96V60A；96V80A；96V100A；96V120A；

110V10A；110V20A；110V30A；110V4***；110V50A；110V60A；110V80A；110V100A；110V150A；110V200A；

120V2***；120V30A；120V3***；120V4***；120V5***；120V6***；120V8***；120V100A；

144V2***；144V3***；144V60A；144V100A；

150V2***；150V30A；150V60A；150V100A；

220V10A；220V20A；220V30A；220V40A；220V50A；220V60A；220V80A；220V100A；220V150A；220V200A；

270V1***；270V2***；270V3***；270V4***；270V5***；270V6***；270V8***；270V100A；270V150A；270V200A；

280V2***；280V30A；280V60A；280V100A；

288V2***；288V30A；288V60A；288V100A；

330V10A；330V2***；330V3***；330V4***；330V5***；330V6***；330V8***；330V100A；330V150A；330V200A；

350V10A；350V20A；350V30A；350V40A；350V50A；350V60A；350V80A；350V100A；350V150A；350V200A；

360V2***；360V30A；360V60A；360V100A；

365V10A；365V2***；365V3***；365V4***；365V5***；365V6***；365V8***；365V100A；365V150A；365V200A；

384V10A；384V20A；384V3***；384V40A；384V50A；384V60A；384V80A；384V100A；384V150A；384V200A；

400V1***；400V2***；400V3***；400V4***；400V50A；400V6***；400V8***；400V100A；400V150A；400V200A；

432V10A；432V2***；432V3***；432V4***；432V50A；432V6***；432V8***；432V100A；432V150A；432V200A；

450V10A；450V2***；450V3***；450V4***；450V50A；450V6***；450V8***；450V100A；450V150A；450V200A；

480V10A；480V2***；480V3***；480V4***；480V50A；480V6***；480V8***；480V100A；480V150A；480V200A；

500V10A；500V2***；500V3***；500V4***；500V5***；500V6***；500V8***；500V100A；500V150A；500V200A；

600V10A；600V2***；600V3***；600V4***；600V5***；600V6***；600V8***；600V100A；600V150A；600V200A；600V250A；600V500A；

650V10A；650V2***；650V3***；650V4***；650V5***；650V6***；650V8***；650V100A；650V120A；650V150A；650V200A；650V250A；

657V10A;  657V20A; 657V30A; 657V50A；657V60A；657V80A;  657V100A; 657V120A;657V150A；657V200A；657V250A；657V300A；657V500A；

700V10A;  700V20A; 700V2***; 700V30A；700V3***；700V40A;  700V4***; 700V50A;700V60A；700V6***；700V70A；700V80A；700V90A；700V100A；700V120A；700V150A；700V200A；700V250A；700V300A；700V500A；

750V10A;  750V2***; 750V3***; 750V50A；750V6***；750V8***;  750V100A; 750V120A;750V150A；750V180A；750V200A; 750V250A; 750V300A; 750V350A

800V10A；800V2***；800V3***；800V4***；800V50A；800V6***；800V8***；800V100A；800V150A；800V200A；
1000V1A；1000V3A；1000V***；1000V10A；1000V1***；1000V20A；1000V2***；1000V30A；1000V3***；1000V40A；1000V4***；1000V50A；1000V60A；1000V80A；1000V100A；
