武汉科电中威电气有限公司生产的TAG-500远程无线高压核相仪采用GPS同步测量技术和无线传输技术、可靠的高压安全隔离、操作简便、性能稳定。广泛适用于高压电力线路、变电站、发电厂等高压设备的相位校验和相序校验，是核相试验现场的理想产品。在电力系统中电网并网合闸、新变电站投运前、新发电厂并网，输变电工程扩建、改造或主设备大修后和竣工投运现场，特别是远距离的超高压输电线路，经常需要做核相试验。

     在操作使用TAG-500远程无线高压核相仪时，将被测导线的高电压相位信号经过处理后直接发射出去，由手持机接收并进行相位比较，对核相后的结果定性，实时显示相位角度差和矢量图。可以进行超远距离的相位角差测量，从而达到超远核相，无卫星时钟本机仍可继续工作30分钟。真正达到***、快速准确，不同电压等级（10V-500KV）均适用。在核对电网的结构时，对于三相连接的线路能够准确的识别不同导线的相对相位，在2 个测量组件之间无任何电气上的连接，这样可使测量装置的应用非常灵活和安全。

远程无线高压核相仪根据用户需求，提供个性化设计和定制化服务，满足不同场景的使用需求。,远程无线高压核相仪具备较高的相位差准确度，近距离核相误差≤3°，远距离核相误差≤5°，授时模式下误差≤10°。,无线高压核相仪适用于各种复杂环境，如高温、低温、湿热、高原等地区。

TAG-500远程无线高压核相仪产品参数 Product Parameters




所测电压	10V-500kV
电源	手持机：大容量锂电池
	Xa和Ya探测器：7号AA碱性电池2节(1.5V)
无线传输距离	视距150米
同相	相角偏移≤20°（ 阈值0-90°内，可自行设置）
异相	相角偏移＞20° （阈值0-90°内，可自行设置）
显示精度	定量测量≤5°
相位角分辨率	1°
相序测量	通过120°顺时针/240°逆时针来确定指示相序
卫星授时范围	2---30分钟
显示	正显液晶显示屏，阳光下可清晰显示
操作温度	-35℃---+50℃
储存温度	-40℃---+55℃
相对湿度	≤95％RH不结露
手持机	0.31kg
X探测器	0.16 kg
Y探测器	0.16 kg







TAG-500远程无线高压核相仪产品特征 Product Characteristics




1、所测电压：10V -500KV，不同电压等级均适用

2、准确度：近距离核相：误差≤±3°   远距离核相：误差≤±3°

3、采样速率：10次／秒

4、日期时间设置：调整日期和时间，便于用户浏览、查看历史数据

5、背光时间设置：常亮、常灭、0-999秒内可自行设置

6、自动关机设置：从不、0-999分钟内可自行设置

7、同相定性：≤20°为同相（相位阈值0-90°内可自行设置。系统默认20°）

8、异相定性：＞20°为异相（相位阈值0-90°内可自行设置。系统默认20°）

9、现场校准功能：可对被测导线进行现场校准，确保相位角精度

10、多模式设计，适用性更强，更安全、更方便

11、***的人机交互界面，简捷操作

12、FCC天线设计，信号更强，更易穿透墙壁、门或障碍物的阻挡

13、双重屏蔽，抗干扰性***，完全符合EMC标准

14、图表和数据显示，更方便易读，带日期和时间显示功能。

15、定性测量：通过声光信号显示

16、定量测量：实时显示相位角度差，误差≤5°

17、相序校验：顺相序、逆相序 （120°、240°）

18、X、Y主机之间GPS卫星授时远程核相距离≥500km。

19、具有开关柜核相功能。

20、数据存储容量2000组，可以查询、调阅历史数据。

21、标配绝缘杆长度为4米，绝缘杆适用电压等级≤220KV。

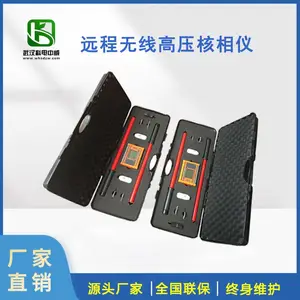

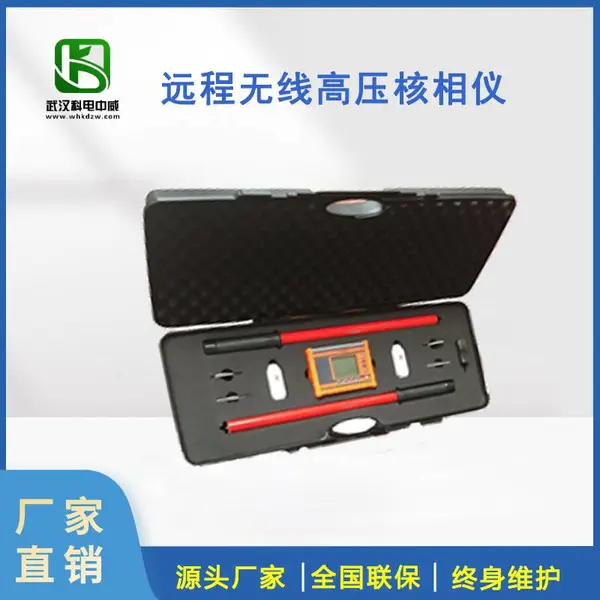

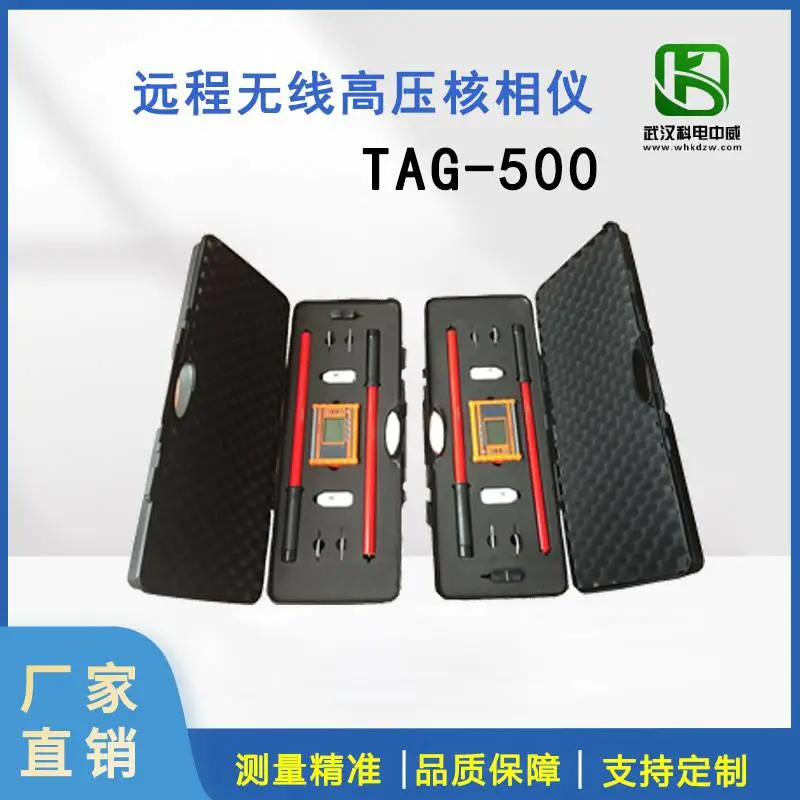

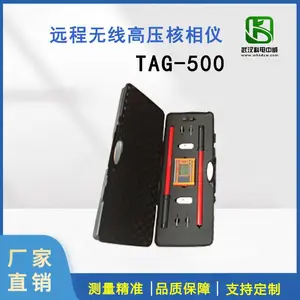

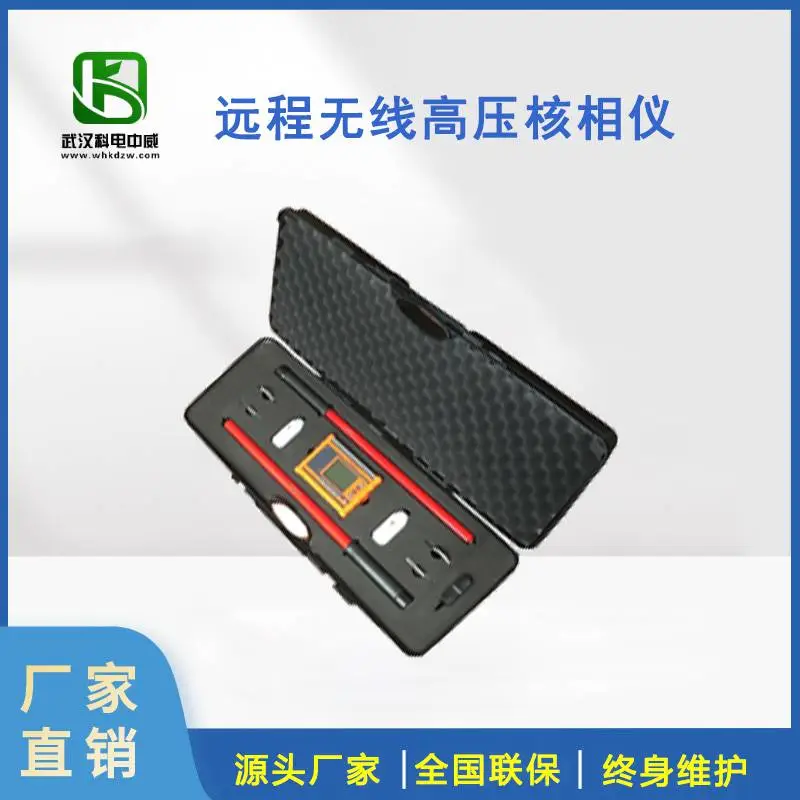

TAG-500远程无线高压核相仪产品配件 Product Parts




基本配置：

X手持机1个
Y手持机1个
Xa探测器1个(X备1个)
Ya探测器1个(Y备1个)
220KV绝缘杆4根
手持机专用适配器2个
7号碱性电池8节（1.5V）
铝合金机箱2个
使用说明书2份
合格证、保修卡

可选件：
可选Xb和Yb，Xc和Yc其它两组探测器及配套的220KV绝缘杆，即可实现一次核相及定相。

无线高压核相仪适用于各种复杂环境，如高温、低温、湿热、高原等地区。,远程无线高压核相仪在远程测量时，根据两点的相位差值判断相序颜色标识是否正确。,远程无线高压核相仪适用于0.22～220kv交流输电线路带电作业和二次侧带电作业，确保操作人员安全。,无线高压核相仪能够有效抵抗电磁干扰、噪声干扰等，确保测量结果的准确性。
