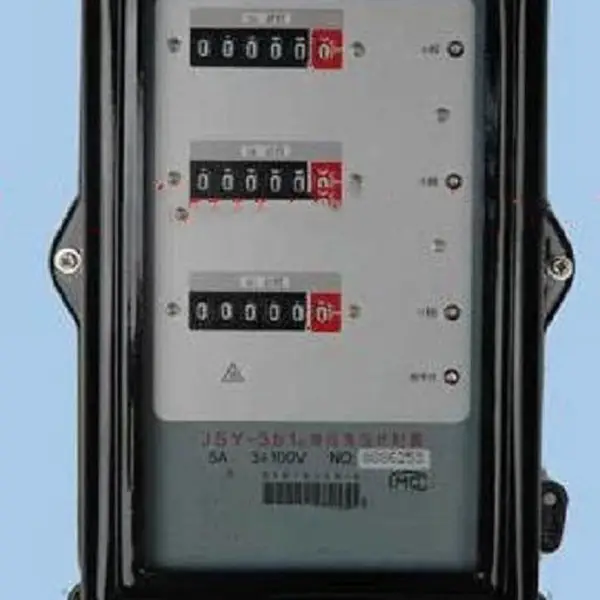

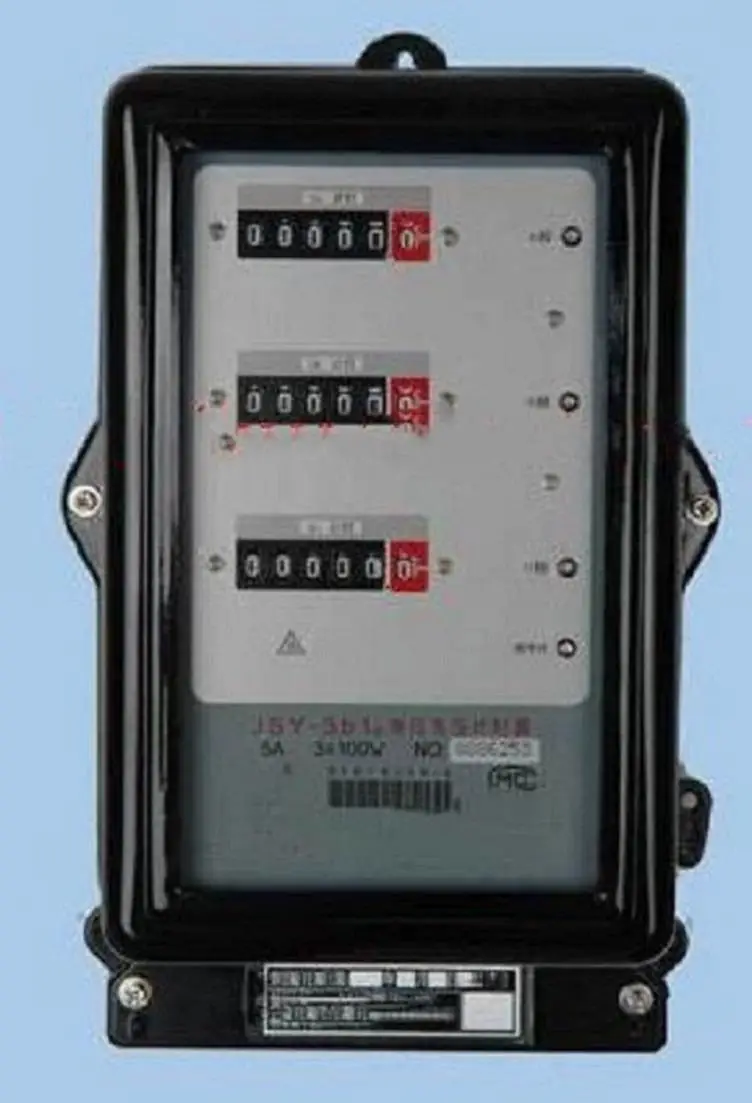

JSY-3B1A 失压计时仪

一、适用范围
该仪器于监控电能计量PT二次侧、CT二次侧是否存在以下计量异常状态。
1）断开一相电压或多相电压使电能表失压、缺相造成表计少计或不计。
2）断开一相电流或多相电流使电能表断流造成表计的少计或不计。
3）私自对计量二次侧CT进行短接分流，造成表计的少计或不计。
4）私自松动电压互感器、电流互感器或表尾接线盒螺丝等人为造成的计量二次回路故障。
5）电流互感器二次接线柱负荷烧坏或长年氧化造成接线点接触不良，事故引起的计量二次回路故障。
6）电流互感器或表计内部接线故障及二次回路故障。
7）工作人员疏忽，造成漏接、错接、失压或断流。

二、主要特点与功能
1）引进美国计算机数码硬件控制和负载测试锁定，具备：灵敏度高，计时、功耗极低、性能稳定。
2）采用整体式铝合金基架，结构合理，抗震性好，防磁干扰能力强。
3）判断PT二次侧电压相序正确或错误。
4）利用硬件取代存储器，使仪器内部无须备用电池，可确保判断程序不受电源影响。
5）利用进口电流互感器取代备用电池，使PT三相同时失压计时变为。
6）采用整体式机械数码计数器计时，***记录时间不受停电影响丢失。
7）计数器清零装置设置于仪器内部，并可防止非正常清零操作。
8）安装接线方式简便，无须在二次侧回路配套安装任何辅助装置。

三、主要指标额定
工作电压：AC 3×100V
额定工作电流：AC额定
工作频率：50Hz
计时范围：0.01h- 99999.9h (小时)
计时误差：≤1s / 24h（小时）
CT二次侧回路阻抗：≤0.05Ω
整机功耗:≤3.5VA
失压动作电压：AC 78V±2V
失压恢复电压：AC 85V±2V
工作环境温度：- 40℃- +60℃
相对湿度：≤80%
