1、概述

     该仪器采用了摆线针齿啮合行星传动原理的减速机构，具有结构紧凑、传动平稳、噪音低、输出传速恒定等特点。

      该试验仪符合GB/T3810.6-2016/1SO 10545-6：1995《陶瓷砖试验方法一无釉砖耐磨深度的测定》，GB28635-2012《混凝土路面砖耐磨度试验方法》，GBT 32987-2016《混凝土路面砖性能试验方法》，GB/T 12988-2009《无机地面材料耐磨性能试验方法》对试验仪器的要求。适用于所在有无釉砖、混凝土，天然石材，水泥路面砖，陶瓷砖等材料的耐磨试验。是完善建筑陶瓷及配件生产企业可械驱中什，明休产品历重检验用仪器设备。

2、技术参数

2.1磨轮转速75r/min恒定。

磨轮一：直径200±0.2mm，厚度10±0.1mm，E23***或Fe360A钢.

适用GB/T3810.6-2006。

磨轮二：直径200±0.2mm，厚度70±0.1mm，45钢，硬度HB203-245,

适用GB/T12988-2009，GBT 32987-2016。

2.2、试样尺寸：100mm ×150mm。

2.3、窄磨轮磨料采用其粒度为1S08684-1中规定的F80刚玉砂。

宽磨轮磨料采用其粒度为F36棕色刚玉砂。

2.4、贮料斗容积大于5L。

2.5、试验时间可任意预置。

2.6、施压砝码一质量为2.5c23 kg（适用GB/T 3810.6-2006）

施压砝码二质量为14kg（适用GB/T 12988-2009）

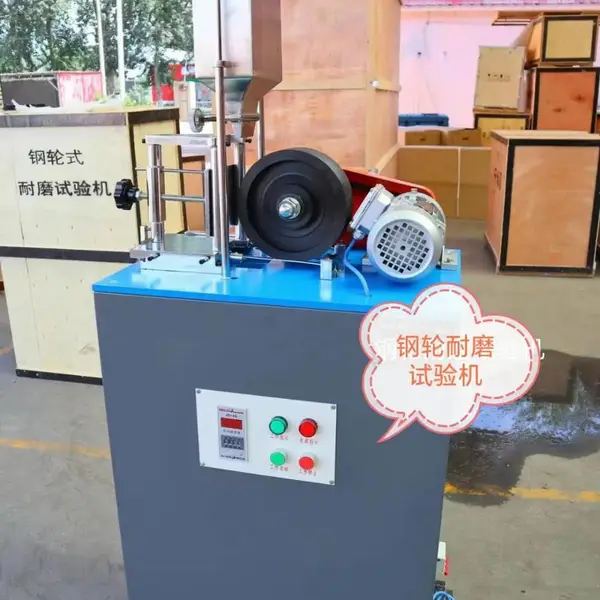

仪器简介及原理

     该机采用机电一体化结构，由电机、减速机构、试样夹具、磨料斗，数字式时间控制器组成。具有运行噪声低，不易损坏，电耗低等优点.

磨轮以恒定转速转动，通过施压砝码以一定压力使试样接触摩擦钢轮，磨料按规定流量均匀进入研磨区，在磨料的作用下使试样表面产生磨坑。通过测量试样表面的磨坑弦长（***至0.5mm），计算磨坑体积来表示试样的磨损程度。如用宽磨轮，只测量磨坑长度，评定其耐磨性能。每块试样以两个部位的平均磨损体积进行评定。
