用途

KTJ1***系列交流凸轮控制器（以下简称控制器），适用于交流50HZ，电压至380伏以下的电力线路中，用于改变三相异步、电动机定子电路的接法或转子电路的 电阻值，来直接控制电动机的起动、调速、制动或换向．

分类及型号含义

按操作方式分 ：水平转动操作； 立式往复操作。

技术数据

手柄操作力：不大于40N；

最多控制档位：左右各5档；最多控制回路数：15个。

控制器的辅助触头组的电气性能符合主控制器技术指标。

32A控制器可直接控制15千瓦及以下的绕线式的电动机。

63A控制器可直接控制30千瓦及以下的绕线式电动机。

机械寿命不低于150万次。

凸轮控制器主电路的通断能力符合AC2使用类别；辅助电路的通断能力应符合AC-11使用类别，其具体数值如表1。

控制器主电路的电寿命应符合AC2,使用类别,辅助电路的电寿命应符合AC-11使用类别,其具体数值如表2

表1、表2中有关参数允差范围：电流：±0.05%电压：（包括恢复电压）±5%

功率因数：±0.05

外形及安装尺寸

1、控制器的外形安装尺寸见图1、图2；

2、触头元件的接线螺钉10A、32A为M5，63A为M6。

正常工作条件

周围空气温度不超过+40℃。

周围空气温度下限不低于-5℃。

大气条件

   大气的相对湿度，在周围温度达+40℃时不超过50%，在较低温度下要以有较高的相对湿度，同时该月平均***温度为25℃时，最湿月的平均相对湿度为90%，并考虑到因温度变化发生在产品表面上的凝露。

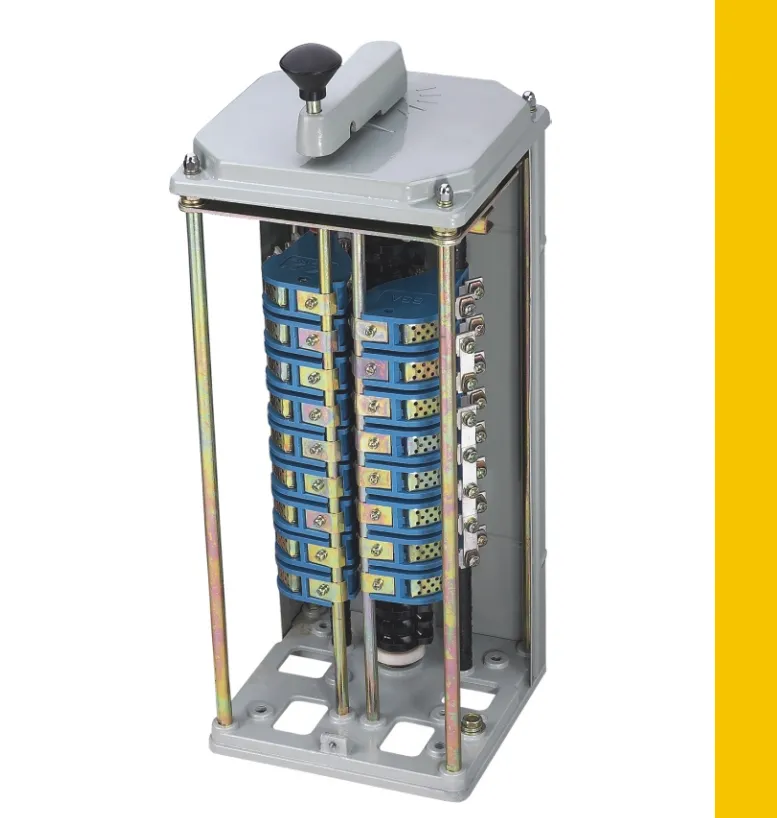

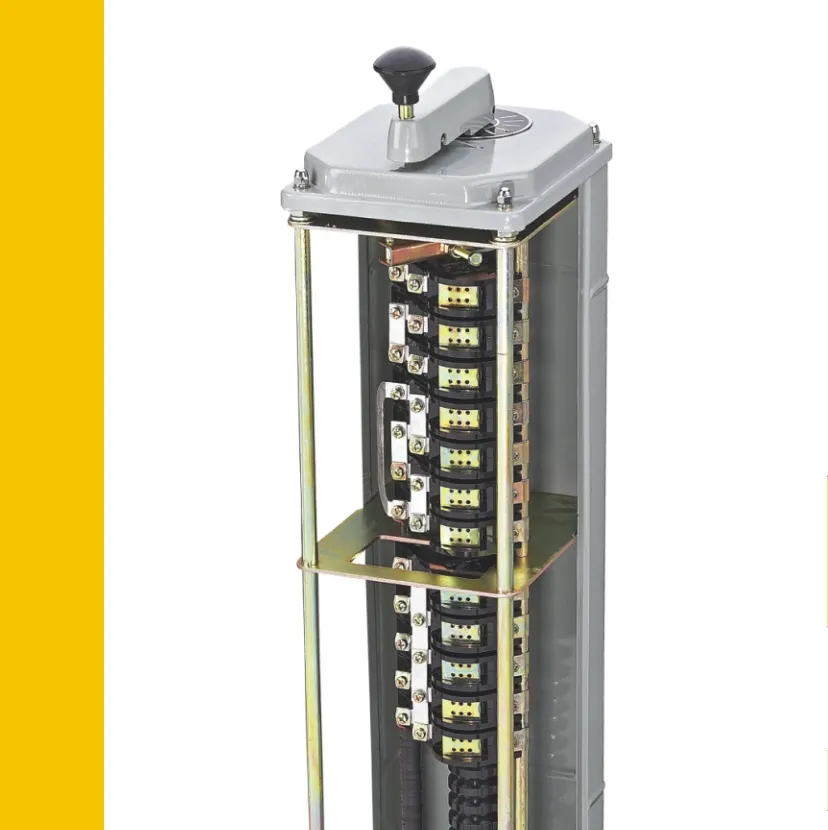

结构概述

   KTJ1***、B系列交流凸轮控制器防护等级为IP30，采用立式安装。

   控制器分四部分：操纵机构部分，凸轮和触头系统部分和壳体部分。其操纵手柄，为避免由于起重机震动和意外碰撞使操纵机构误动作，该手柄带有自锁装置。操作时，只需将手柄压下，零位自锁装置打开，便可操作。

   凸轮为黑色酚醛塑料压制而成型，其结构为穿心室，这样***了装配位置准确。

触头组结构均为转动式双断点。32A与63A触头组安装尺寸相同，故通用于安装支杆。机座采用压铸铝件，上面板采用钢板拉伸成型，机座和板面用4个支柱联成一体，具有重量轻，刚度好的特点，前后外罩均能方便拆下，供安装、配线和维修用。

使用及维修

控制器应用安装螺钉固定。对立式手柄将手柄杆插入操作轮孔中用力下推，定位锁便能自动锁住，然后即可操作。

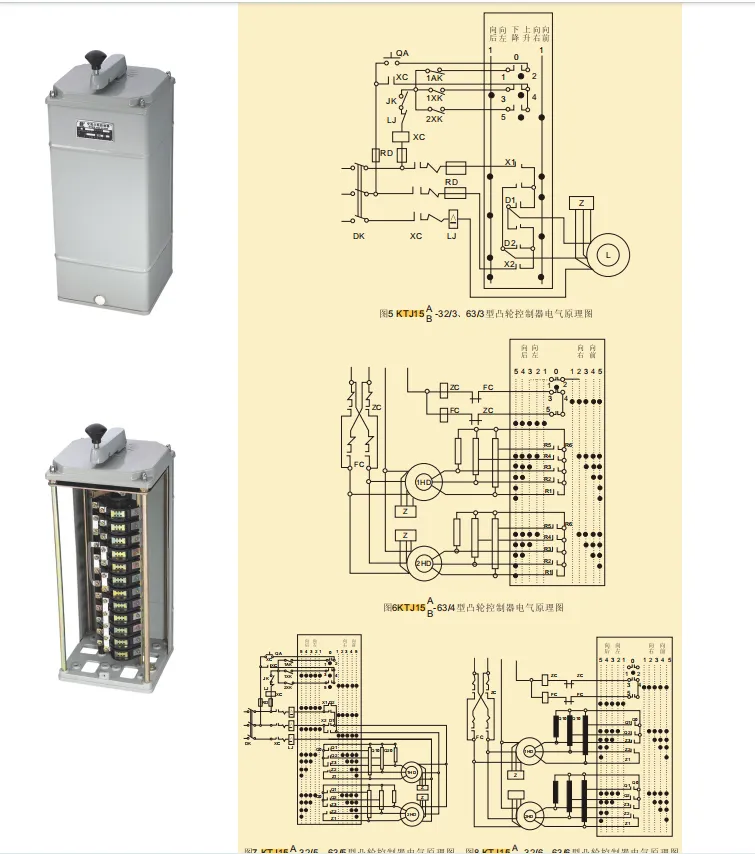

按照电气原理图的要求，分别逐档操纵控制器，观察触头的分合是否与接线图中触头分合程序相符。

在通电前必须检查电动机和电阻器有关电器系统的接线是否正确，接地是否可靠。

接电后应按相应控制器细心检查电动机运行情况，若有差异应立即切断电源待查明原因后方可继续通电。
