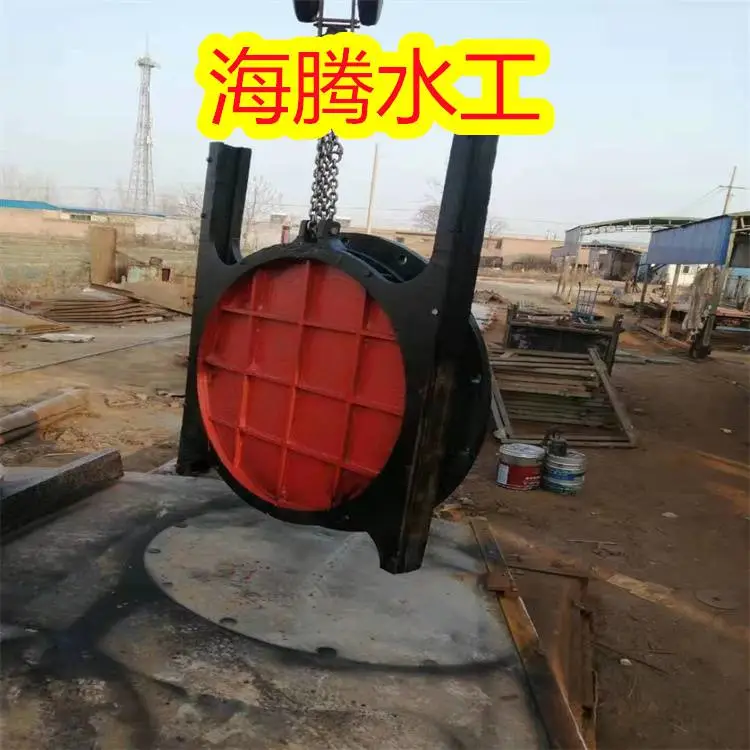

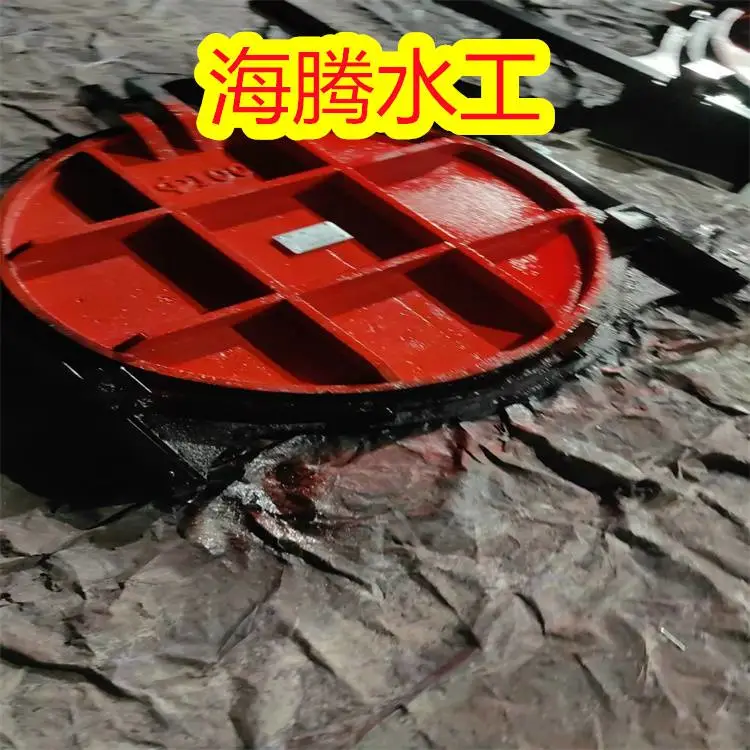

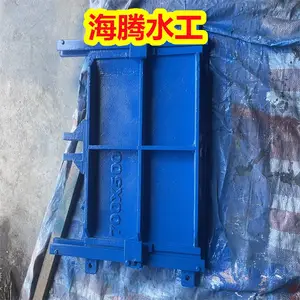

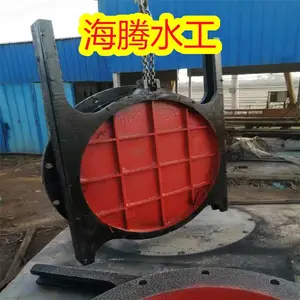

山东德州农田水利节制闸 1.2m1.2m防洪铸铁闸门 各类水利设备

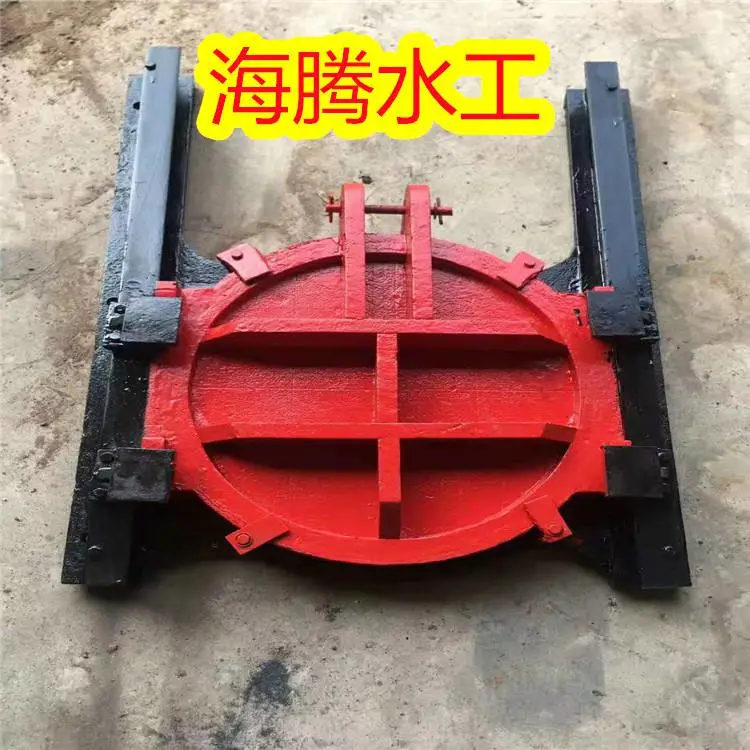

铸铁闸门结构组成：
直升式平面滑动 主要由闸框、闸板、吊座及紧闭斜铁等零部件组成。为克服以往钢门易锈蚀的缺点，闸框、闸板全采用铸铁组成，其中闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便，闸板一般根据其大小或高度情况由上下几部分拼装组成。

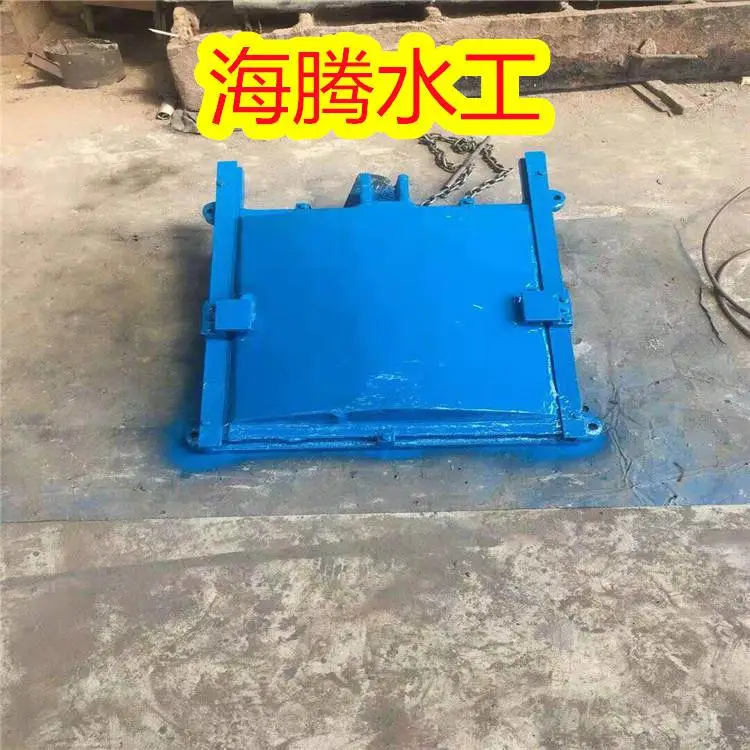

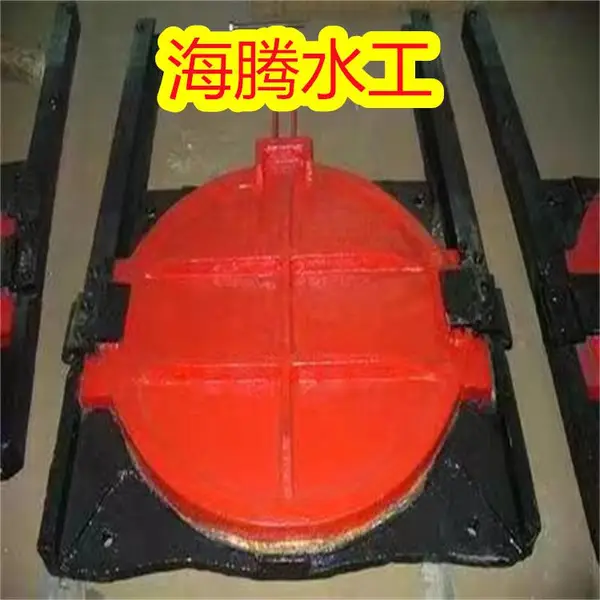

闸门按闸板形状的不同，分为PZ平板和PGZ拱形两大类。具体选用可根据闸孔尺寸、承压水头、启闭型式、闸门自重等方面加以综合比较确定。
闸门按闸板结构的组合不同，分为整体式和组装式两大类。小规格的闸门一般制成整体式，但机械运输条件较差的施工安装点的闸门亦可制成组装式，以便于人工运输。中等规格以上的闸门一般均可制成组装式。


本厂从事铸铁闸门、铸铁镶铜闸门、启闭机等水工机械研发、生产、销售一体的实力品牌企业。 我厂拥有精良的生产设备、雄厚的技术力量、***检测手段、健全的质量***体系、产品结构合理、性能可靠、品种齐全、 各项技术指标均达到行业标准,同时拥有:中性螺杆启闭机许可证、小卷扬启闭机许可证等。


复合铸铁闸门优势特点
1、抗腐蚀能力强门叶表面防腐按SL105规范进行;
2、且省去了钢闸门运行中常换止水橡胶的烦恼,采用硬止水,止水面镶H62黄铜或不锈钢;
3、结合了钢制闸门和铸铁闸门的优点可用于大跨度、高水头的水力水电及给排水工程中;
4、门叶即挡水板采用拱形设计，承压能力强，属于PGZ平面闸门的***产品;
5、使用寿命长，寿命可达20年之久;
6、复合铸铁闸门属于平面闸门的一种,因此安装基本和铸铁闸门门相同，安装施工简单。
复合铸铁闸门安装结构图
小结:由上图可以看出复台铸铁闸[门与PGZ平面拱形铸铁闸门的外形基本相同其主要组成构件有闸框、门叶、 导轨、契紧装置、吊耳等组
成与铸铁闸门不同之处在于门叶采用的是Q235钢材焊接而成，并非由铸铁铸造而成,相较于铸铁材质的门叶韧性更好,承压能力更强可配型
的启闭机有手电两用螺杆启闭机、电动螺杆启闭机等
采购说明
1、请详细注明工程过水口尺寸;
2、明确设计水头高度
3、启闭机安装平台高度。
