RS485通讯线在一般场合采用双绞线就可，但在要求较高的环境下要采用带屏蔽层的双绞电缆。使用RS485通讯线时，对于特定的传输线路，主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485通信电缆的传输距离能达到1200米，但实际应用中传输距离要小于1200米，具体长度受周围的环境影响。

　　RS485通信电缆特点：RS-485通讯电缆特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带***覆盖+镀锡铜丝90%覆盖共2层屏蔽，附有独立接地导线，工业灰色PVC外护套。

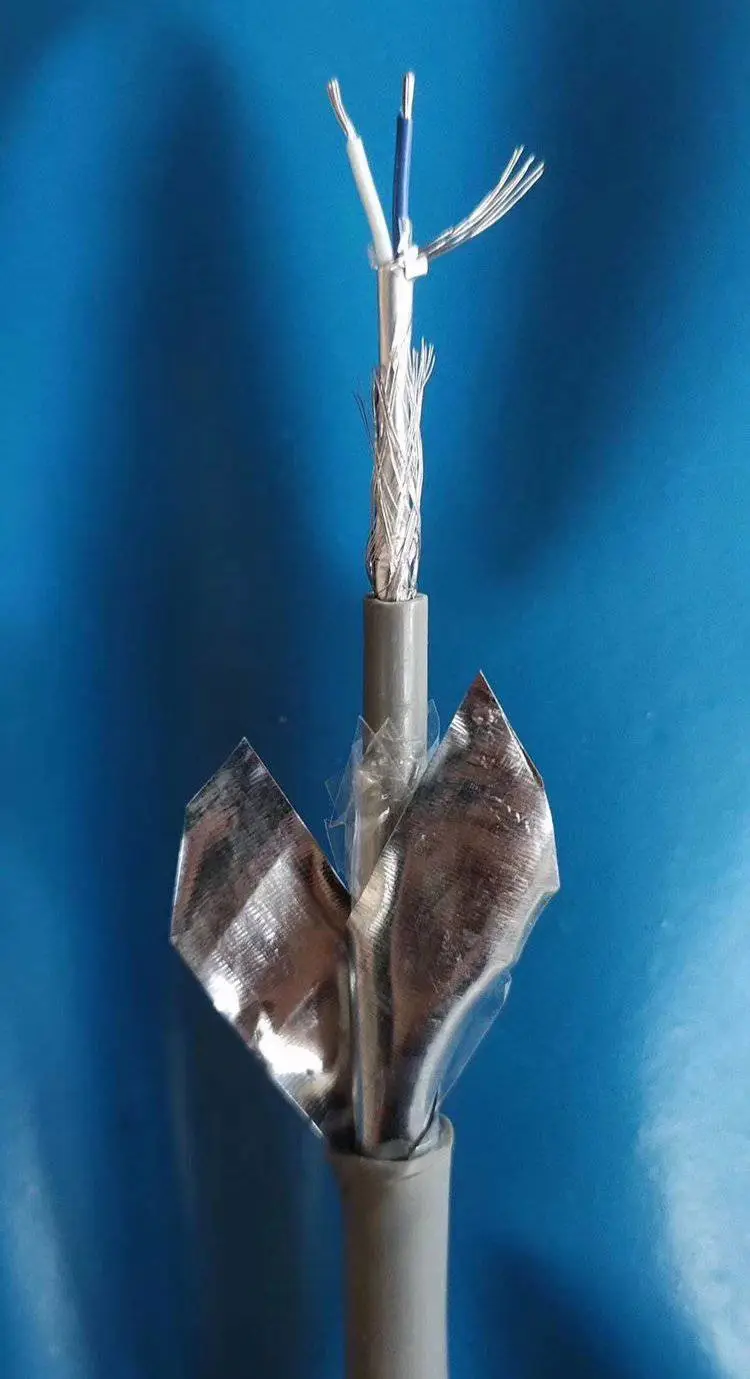

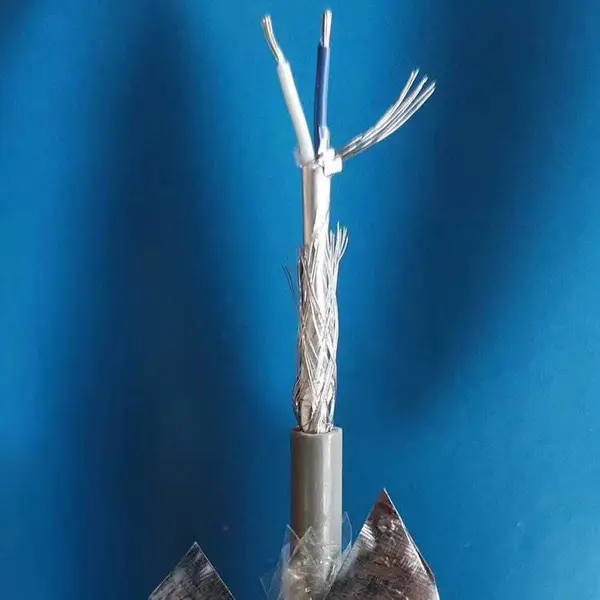

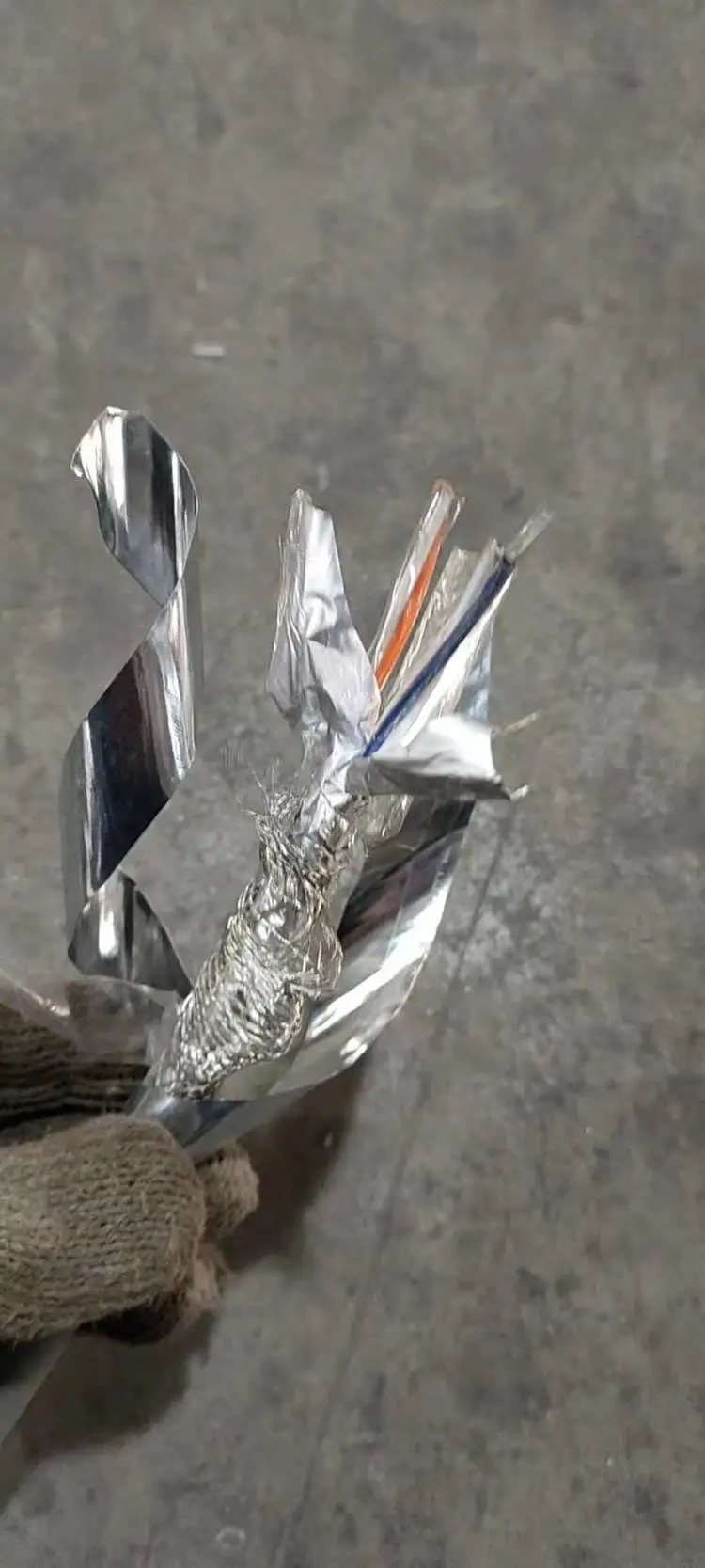

　　RS485通讯线结构:

　　1)导体: 多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共四股导体，外径: 0.91 +/- 0.03mm

　　2)绝缘:实芯PE绝缘, 外径: 1.90 +/- 0.03mm

　　3)屏蔽:铝箔屏蔽

　　4)引流线:多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mm

　　5)***屏蔽:铝镁编织网屏蔽, 覆盖率为55%

　　6)内护套：黑色PVC, OD: 8.0mm +/- 10%

　　经测试RS485通讯线的通信距离约为1219M，传输速率为10Mb/S，传输速率与传输距离成反比，在100Kb/S的传输速率下，才能达到的通信距离，如果需传输***的距离，需要加485中继器。RS485总线一般支持32个节点，如果使用***的485芯片，可以达到128个或者256个节点，的可以支持到400个节点。

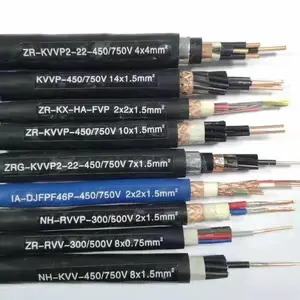

　　控制电缆主要是用作传输控制信号的，所以控制电缆是适用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制、保护线路等场合使用的聚氯乙烯绝缘、聚氯乙烯护套控制电缆。

　　煤矿用控制电缆导体的长期允许工作温度为70℃，电缆敷设温度应不低于0℃。煤矿用控制电缆允许的弯曲半径：对有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。对有屏蔽层结构的软电缆，应不小于电缆外径的6倍。对无铠装层的电缆应不小于矿用电缆外径的6倍。

　　控制电缆安装布线的注意事项：

　　1、屋檐下。电缆只在不直接暴露在阳光照射或超高温下，标准局域网电缆就可以应用，建议使用管道。 紫外线(UV)--不要将无紫外线防护的电缆应用于阳光的直射环境内；

　　2、外墙上。避免阳光直接照射墙面及人为损坏。热度--电缆在金属管道或线槽内的温度很高，许多聚合材料在这种温度下会降低使用寿命；

　　3、管道里(塑料或金属的)。如在管道里，注意塑料管道的损坏及金属管道的导热。机械损坏(修复费用)--光缆的修复是十分昂贵的，在每一个间断点至少需要两次端接；

　　4、悬空应用/架空电缆。考虑电缆的下垂和压力。电缆是否被阳光直接照射；

　　5、直接在地下电缆沟中铺设，这种环境是控制范围小的。电缆沟的安装要定期进行干燥或潮湿程度的检查。接地--如果控制电缆的屏蔽层需要接地，则必须遵守相应的标准；

　　6、地下管道。为便于今后的升级，电缆更换以及与表面压力和周围环境隔离，辅设管道相隔离，辅设管道是一个较好的方法。但不要寄希望于管道会永远保持干燥，这将影响对电缆种类的选择。水--在局域网双绞线电缆的水分会增加电缆的电容，从而降低了阻抗并引起近端串扰问题。
