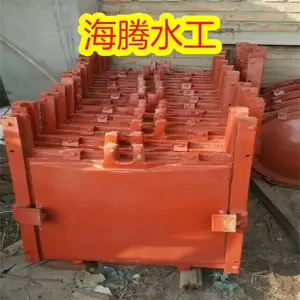

铸铁闸门结构设计：
主要由闸框和闸板两大部分组成。

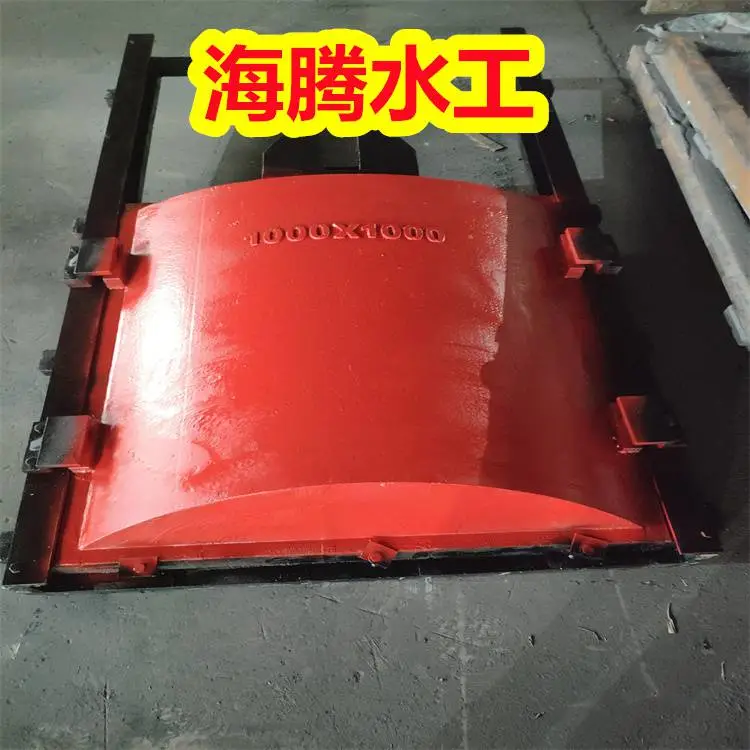

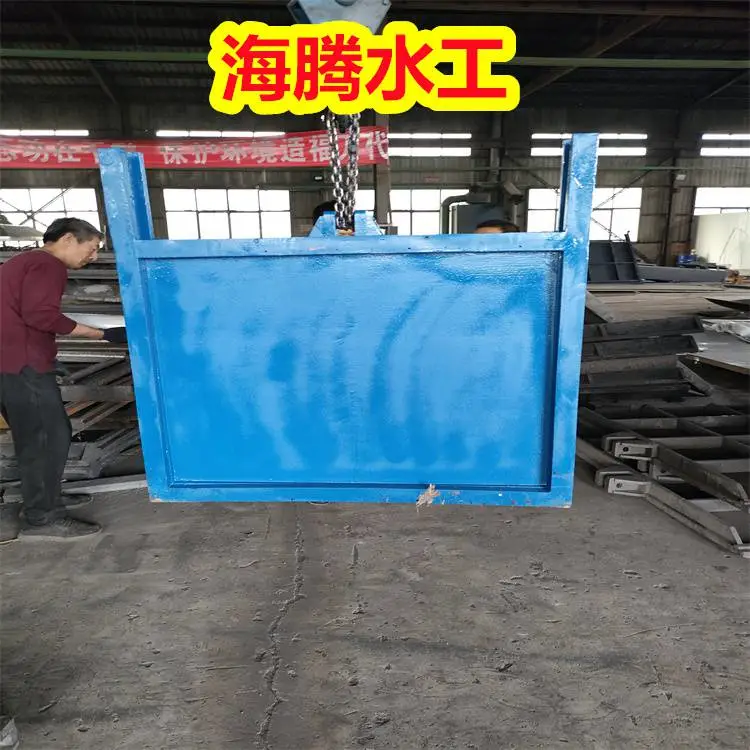

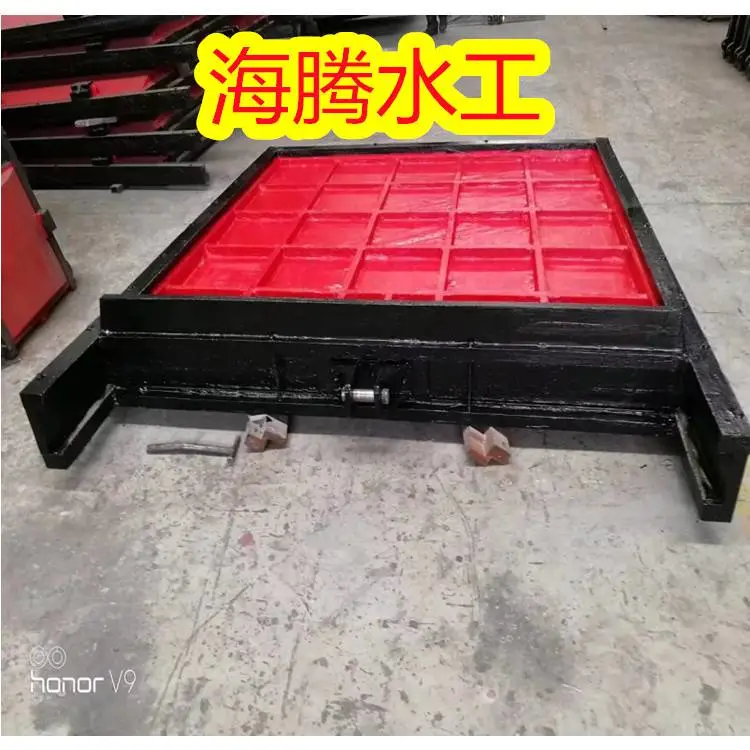

闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力安全传递到闸室中。为科学合理节约材料及减轻自重，其断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔 口的活动挡水构件， 板面四周设铸铁边框梁 ， 为提高闸板的强度 ， 板面制成拱形， 拱的圆心角按 6 0 度设计，以降低其所受的水压力。为便于制造、 运输和安装 ， 闸板可制成上下几部分 ，待到安装现场后再用螺栓连接组装成整体 ，连接处上下板设置法兰和筋板使其成为闸板的中间横梁， 以提高闸板的纵向刚度 ， 在宽度方向设置纵向筋板 ，以提高其横向刚度，同时起到纵梁的作用。


铸铁闸门是我国积极吸收***结构和工艺,而进行改进的一种给排水及污水处理的理想设备。圆闸i门的制造加I符台建设部CJ/T300- 1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、 清水池等地方,用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用,实现现场操作或远距离集中控制，还可与微机联动控制。
明杆式铸铁闸]结构特点:

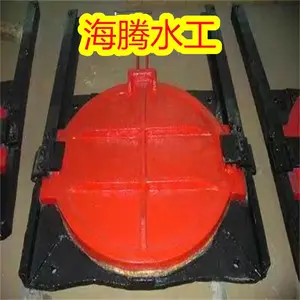

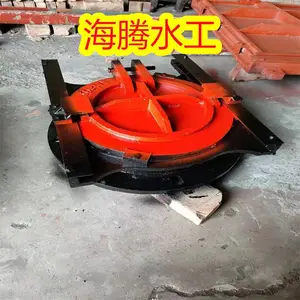

明杆式铸铁闸门根据外形结构分为铸铁镶铜圆闸门和铸铁镶铜方闸门铸铁镶铜圆闸门由门框、闸板、导轨、密封条、可调整密封机构等
部件组成。具有结构简单密封性能好,耐磨性强操作简单安装方便使用寿命长,规格齐全,适用性广等特点可根据客户需要选配手动启闭
机或手电两用启闭机。


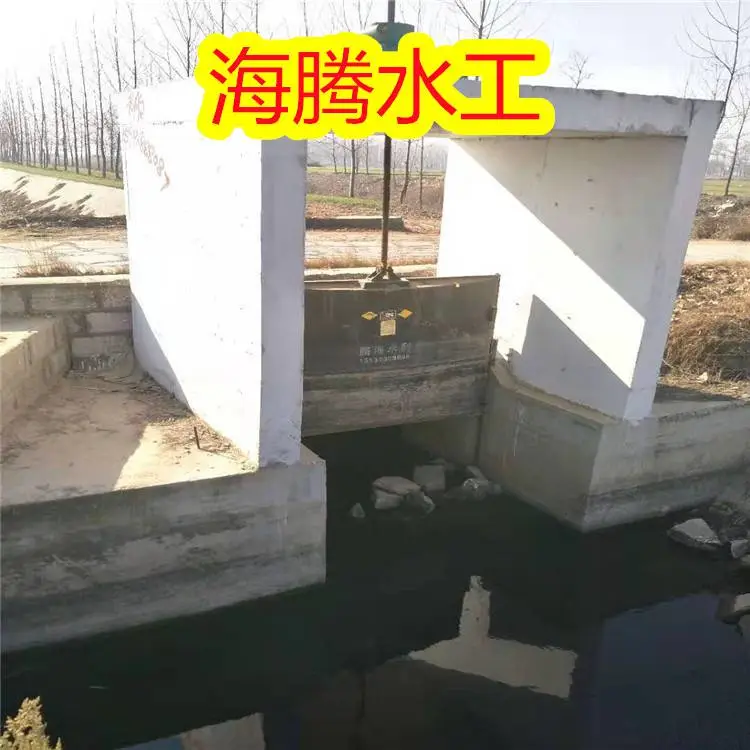

铸铁闸]安装方法与日常使用:
在铸铁闸门安装前,首先检查各部连接部位的螺栓是否因运输装卸中造成的松动,如有松动应以加固。检查主立框与附框、主立框与横框、
闸板与闸框连接的止水面是否有错位，如有错位则松动联结螺栓将止水面调整在同一平面内。 铸铁闸门必须采用需要整体安装,严禁拆开安
装。安装调整,铸铁闸门的一期工程基础布置图配钢筋并留一定的焊接长度。 二 期浇注前将铸铁闸门整体吊装就位穿好各调整螺栓并拧紧
找好闸门前后、左右的正确位置找直找平,用拉线加以固定，然后调整螺栓与工程钢筋焊接再用塞尺检测确保各止水面的间隙在0.3mm以
下，可进行二期浇注。
