一、产品特点：

PCB测试治具是主要用于测试检验PCB电路板的治具设备，用来检测空白PCB短路或开路状况用的。测验包含PCB半成品的配备，用来检测半成品功能是否正常，正常后再组装成品的治具设备。它具有以下特点：

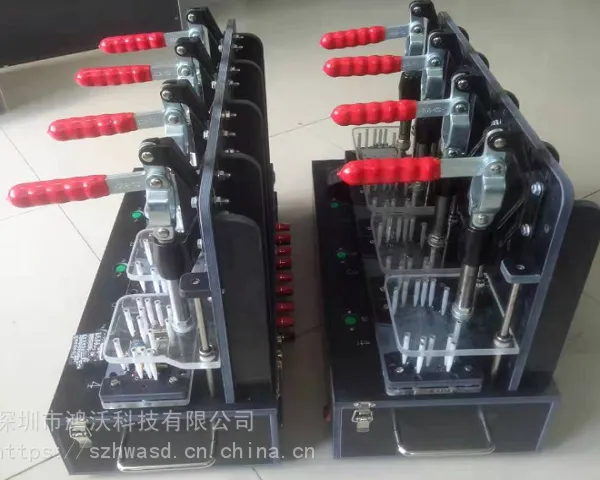

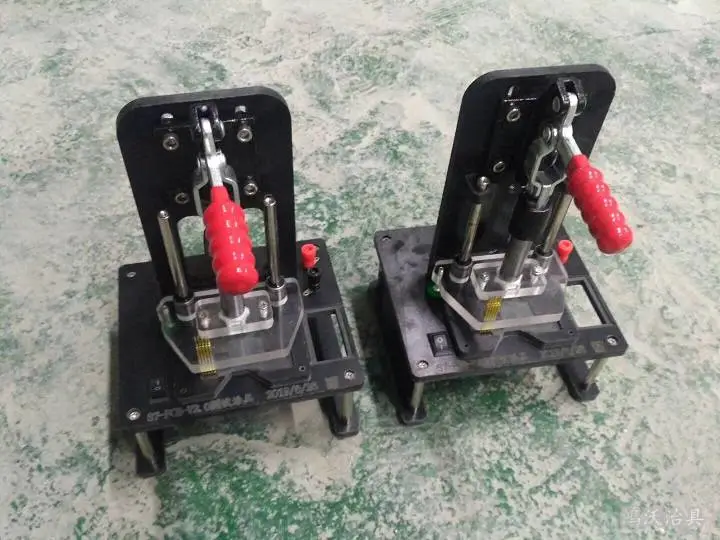

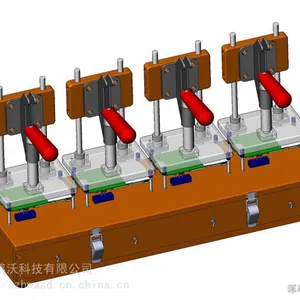

●  可选用快速夹手机械下压、凸轮配合连杆传动、齿轮传动等结构；

●  结构材料可根据需要采用进口压克力、电木板、玻纤板等，还可以选择固型框架（可重复使用，只需依实际需要更换针盘）；

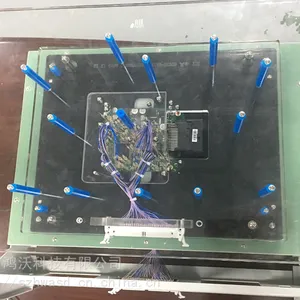

●  可双面植针，上下模使用进口直线轴承定位，定位准确、耐用；

●  采用待测板静止，针盘上下运动的方式，确保待测板零件不受损；

●  可将各种产品附件放置于治具内部，外表整齐，方便置放于生产线上，底部可打开，便于维护；

●  应用范围广，如DVD、Power 、CRT Board，Main Board等的待测板等。深圳PCB测试治具 坪山BGA测试工装 鸿沃自动测试治具

二、制作流程：

1、领取PCB，在制作ICT测试治具我们首先要做的是领取PCB，PCB又称印刷电路板和印制板。随着SMT技术的发展PCB从单层板发展到双层板、多层板并不断向高精度、高密度、细孔径、细导线、小间距、多层化和高可靠性方向发展，因此在制作ICT测试治具之前我们首先要知道所测试的PCB是什么样的。

2、布测试点，PCB板线路布测试点相对较为灵活，原则上是每条线路的末端布一个测试点，并用油笔在PCB的两面做上记号，以方便下步写针号，布测试点方式一般都是由芯片到针座，强电到弱电的顺序，PCB板线路的长短以及线路上的元器件都有所不同，布测试点的方式也不一致。我们在制作ICT测试治具时要根据PCB板的情况来布测试点的。

3、编制针号，在编制ICT测试治具的针号时，我们要根据布的测试点进行编制相应的针号，编制针号没有硬性规定，按照PCB板的下端到上端、左端到右端的原则进行编制即可。

4、编制钻孔程序和钻孔，当CNC数控文件发放后用一块透明膜的垫板试钻，检验文件是否合格。试钻后的透明膜垫板用菲林图形校对，孔位是否准确、是否有漏选点，检验合格后才能钻治具的垫板。 钻孔时必须在环氧垫板和透明膜板上用记号笔标注正反面标记，防止做治具用错垫板的方向。

5、复制针号、插针，复制针号时应从编制的针号进行复制，复制***块PCB板针号时则接着***块PCB板的尾针号以32为倍数加1开始编号，ICT测试治具探针的选用应根据PCB板布测试点选择不同型号的探针。

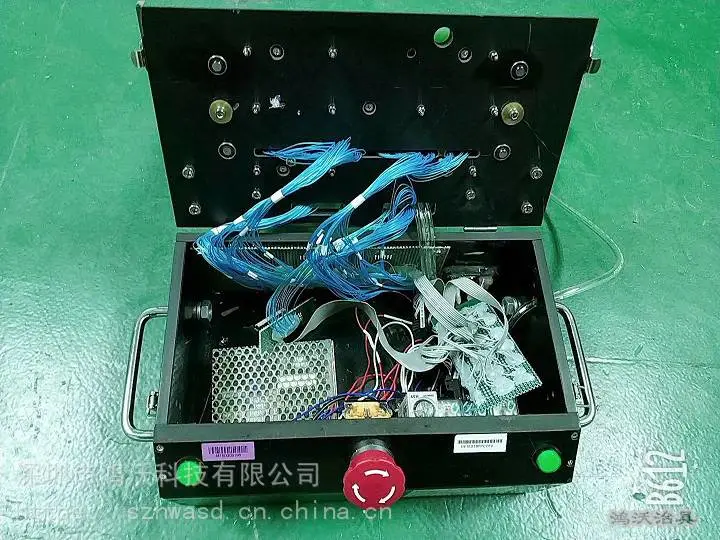

6、绕线，完成以上工作之后，就该进行绕线了，OK连接线先绕在34芯差排针上，从1号开始绕连接线，牛角排插上的线按照编制的针号顺序进行绕线，在绕线时要谨防出现错绕、漏绕等现象。深圳PCB测试治具 坪山BGA测试工装 鸿沃自动测试治具

7、组装治具，ICT测试治具的组装应按照排插方向为左向右进行安装，配线时排线座插头编号应垫板标识的孔位，编号要一致，不得错配和漏配；插头上的顺序号不得错乱，连接导线不得有断损的打拆，连接触针之间不能有短路。同时贴上相应的标示和标签。

三、设计原则：

1、满足夹具在调整或更换过程中重复定位的可靠性，尽可能的避免结构复杂、成本昂贵。

2、尽可能选用市场上质量可靠的标准品作组成零件，满足夹具使用国家或地区的安全法令法规。

3、设计方案遵循手动、气动、液压、伺服的依次优先选用原则，形成公司内部产品的系列化和标准化。

4、满足使用过程中工件定位的稳定性和可靠性，有足够的承载或夹持力度以***工件在工装夹具上进行的施工过程。

5、 满足装夹过程中的简单与快速操作，易损零件必须是可以快速更换的结构，条件充分时比较好不需要使用其它工具进行。

四、治具保养：

1、在运用一周左右的时刻，操作员应该要对测验治具测验探针进行清洗，以此来***测验探针的清洁，并进行祥细的记载，在清洗的时要特别注意的是测验探针的底部。

 2、在运用3个月左右，操作人员需要把测验治具交由设计部进行检修，对测验探针、测验气缸及扫描相关功能进行检修，关于不合格的部件要进行替换一起做好相关的记载。深圳PCB测试治具 坪山BGA测试工装 鸿沃自动测试治具

3、运用一年时，操作人员要将测验治具交由设计部进行年度保养，对测验治具上的测验探针进行批量性替换，以***测验治具的功能。

五、厂家介绍：

深圳市鸿沃科技有限公司总部位深圳市坪山新区，主要从事电路板测试设备、测试夹具治具、自动化控制软件和设备、FCT测试治具、ATE测试治具、ICT测试治具、过锡炉治具、装配工装治具、治具相关配件，工装夹具、LED治具、FPC治具、治具配件、钣金五金加工、精密零部件等的研发生产和销售。
