DXZ系列多功能限位器

概述

DXZ系列多功能限位器是我公司引进欧洲的技术开发生产，

具有结构紧凑、体积小、功能多、精度高、限位可调、通用性强和安装维护及调整方便等特点。它采用可调式的机械记忆结构，性能好灵敏度高。

可对运动机械实现双向减速(或报警）和限位，同时还可装设同步传感器输出对应的电信号给ZXY型显示仪表，

可实现行程的瞬时位置显示（如高度、幅度）

用途：

DXZ多功能限位器多用于建筑、港口、矿山等行业的起重、传输机械的空间三坐标的控制和限位。

环境温度： -40 ~ +55℃ 相对湿度：不大于90% 传动比： 1：13-----1：960

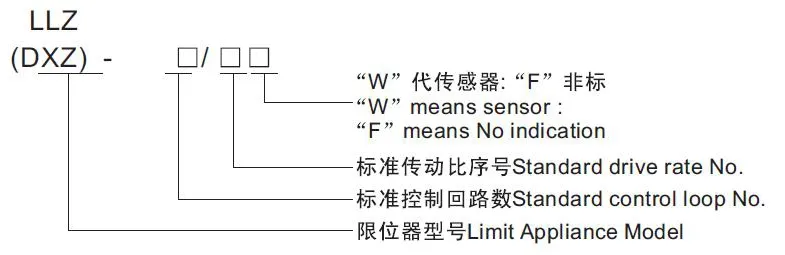

型号及含义：

型号的功能，用户根据需要，按以下范例准确提出产品的规格和数量

例1：LLZ-4/7W、DXZ-4/7W

即：限位器的控制回路为4个，传动比1：274，带有传感器

例2：LLZ-6/F(600)、DXZ-6/F(600)

即：限位器控制回路6个、非标，传动比1：600，不带传感器

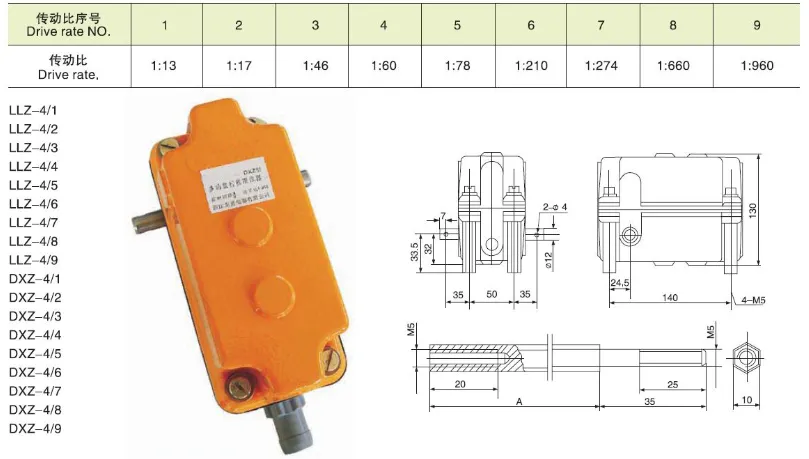

外形尺寸图：

现将其调整方法介绍如下：

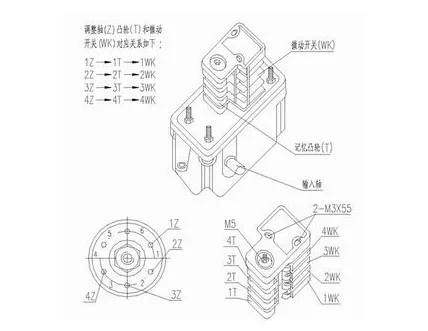

    1、 拆开多功能限位器的上罩壳（见下图），检查并拧紧2个M3×55螺钉;

    2、松开M5螺母;

    3、根据需要将被控机构开至***位置(空载),这时控制该机构动作时对应的微动开关瞬时切换。

         即:调整对应的调整轴(Z)使记忆凸轮(T)压下微动开关(WK)触点;

    4、拧紧M5螺母(螺母一定要拧紧，否则将产生记忆紊乱);

    5、机构反复空载运行数次，验证记忆位置是否准确(有误时重复上述调整);

    6、确认位置符合要求，紧固M5螺母，装上罩壳;

    7、机构正常工作后，应经常核对记忆控制位置是否变动，以便及时修正。

DXZ系列多功能限位器 产品型号：

DXZ1-13（4/1）多功能限位器；DXZ1-17（4/2）多功能限位器；DXZ1-46（4/3）多功能限位器；

DXZ1-60（4/4）多功能限位器；DXZ1-78（4/5）多功能限位器；DXZ1-210（4/6）多功能限位器；

DXZ1-274（4/7）多功能限位器；DXZ1-660（4/8）多功能限位器；DXZ1-960（4/9）多功能限位器；

DXZ-1:13多功能限位器；DXZ-1:17多功能限位器；DXZ-1:21多功能限位器；DXZ-1:25多功能限位器；

DXZ-1:26多功能限位器；DXZ-1:28多功能限位器；DXZ-1:46多功能限位器；DXZ-1:60多功能限位器；

DXZ-1:78多功能限位器；DXZ-1:120多功能限位器；DXZ-1:135多功能限位器；DXZ-1:144多功能限位器；

DXZ-1:160多功能限位器；DXZ-1:180多功能限位器；DXZ-1:188多功能限位器；DXZ-1:210多功能限位器；

DXZ-1:240多功能限位器；DXZ-1:274多功能限位器；DXZ-1:360多功能限位器；DXZ-1:380多功能限位器；

DXZ-1:453多功能限位器；DXZ-1:480多功能限位器；DXZ-1:660多功能限位器；DXZ-1:960多功能限位器；

DXZ-4/1多功能限位器；DXZ-4/2多功能限位器；DXZ-4/3多功能限位器；DXZ-4/4多功能限位器；

DXZ-4/5多功能限位器；DXZ-4/6多功能限位器；DXZ-4/7多功能限位器；DXZ-4/8多功能限位器；

DXZ-4/9多功能限位器；LLZ-4/1多功能限位器；LLZ-4/2多功能限位器；LLZ-4/3多功能限位器；

LLZ-4/4多功能限位器；LLZ-4/5多功能限位器；LLZ-4/6多功能限位器；LLZ-4/7多功能限位器；

LLZ-4/8多功能限位器；LLZ-4/9多功能限位器；LLZ-1:13多功能限位器；LLZ-1:17多功能限位器；

LLZ-1:46多功能限位器；LLZ-1:60多功能限位器；LLZ-1:78多功能限位器；LLZ-1:210多功能限位器；

LLZ-1:274多功能限位器；LLZ-1:960多功能限位器；LLZ-4/1多功能限位器；LLZ-4/2多功能限位器；

LLZ-4/3多功能限位器；LLZ-4/4多功能限位器；LLZ-4/5多功能限位器；LLZ-4/6多功能限位器；

LLZ-4/7多功能限位器；LLZ-4/8多功能限位器；LLZ-4/9多功能限位器；

订货须知

订货时请注明：产品完整型号、数量。
