| 产品特性：耐压测试仪 | 是否进口：否 | 类型：绝缘耐压测试仪 |
| 品牌：Tonghui/同惠 | 型号：TH9302B | 通道数：2 |
| 带宽：10MHz | 加工定制：否 |
交直流耐压绝缘测试仪TH9302 TH9302C TH9302B TH9302D是同惠电子新研发的一款具有高性价比、操作简单的仪器。仪器的原理结构：电流模块是一个DA基准、可控正弦发生器、AB类功放，输出电流闭环控制DA基准：***输出电压幅值可控可控正弦发生器：在交流输出时可以设定工作在50Hz、60Hz，不再受线电压限制线性功放：电压波形的失真度小，控制简单，抗冲击能力强可靠性高，全系列均配备HANDLER、RS-232C接口，适应多种不同的需要高安规性和可靠性的自动测试系统。

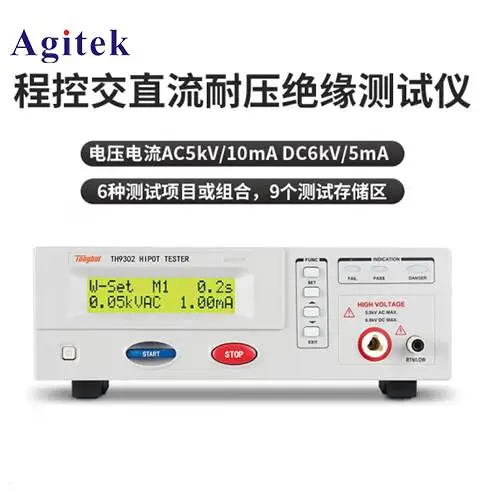

同惠TH9302D程控交直流耐压绝缘测试仪
应用
■ 自动化测试系统
■ 家用电器
■ 变压器、电机
■ 电气设备
■ 电热器具
■ 照明行业
■ 新能源汽车
■ 电子元器件
■ 医疗设备
产品型号 | TH9302 | TH9302C | TH9302B | TH9302D |
耐压测试 | ||||
电压输出 | AC | 电压范围 | 0.10kV—5.00kV | |
电压波形 | 正弦波 | |||
失真度 | <3％ | |||
工作频率 | 50、60Hz可选 | |||
频率精度 | ±1% | |||
输出功率 | 60VA（5.00kV12mA） | |||
电压调整率 | ±（2.0%+50V)（额定功率） | |||
DC | 电压范围 | 0.10kV—6.00kV | ------ | |
信号源频率 | 600Hz | ------ | ||
输出功率 | 25VA（5.00kV5mA） | ------ | ||
电压调整率 | ±（2.0%+100V)（额定功率） | ------ | ||
电压分辨率 | 10V | |||
电压精度 | ±(2.0%设定+20V) | |||
电压产生方式 | DDS信号源加AB类功放 | |||
电流测试 | AC | 电流范围 | 0.01mA–10mA | |
短路电流（瞬间） | >20mA(设定输出电压>500V) | |||
电流分辨率 | 0.01mA | |||
电流精度 | ±(2%读数+2个字) | |||
实际电流 | OFF-0.01mA-10mA | |||
DC | 电流范围 | 1mA–5.00mA | ------ | |
电流精度 | ±(2.0%读数+2个字) | ------ | ||
放电功能 | 测试结束后自动放电DCW） | ------ | ||
绝缘电阻测试 | ||||
输出电压 | 0.10V–1.00kV | ------ | ||
电压分辨率 | 10V | ------ | ||
电压精度 | ±(2.0%读数+10V) | ------ | ||
输出电流 | 5mA | ------ | ||
输出瞬间短路电流 | >10mA(设定输出电压>500V) | ------ | ||
负载调整率 | ≤1％（额定功率） | ------ | ||
电阻测量范围 | 0.02MΩ–10GΩ | ------ | ||
电阻显示量程 (1000V) | 5mA | 0.2MΩ-1MΩ | ------ | |
1mA | 1MΩ-10MΩ | ------ | ||
100uA | 10MΩ-100MΩ | ------ | ||
10uA | 100MΩ-1GΩ | ------ | ||
1uA | 1GΩ-10GΩ | ------ | ||
电阻测量准确度 | ≥500V 1MΩ–1GΩ±(5%读数+5个字) 1GΩ–10GΩ±(10%读数+5个字) <500V 0.1MΩ–1GΩ±(10%读数+5个字) 1GΩ–10GΩ仅供参考无精度要求。 | ------ | ||
电流测量准确度 | ±(2%读数+2个字) | ------ | ||
电弧侦测 | ||||
测量范围 | AC | 1mA–20mA | ||
DC | 1mA–20mA | ------ | ||
比较器 | ||||
判别方式 | 窗口比较方式（条件I下 | |||
I下ON：当I下 | ||||
当Ix≤I下或Ix≥I上，FAIL | ||||
I下OFF：当Ix | ||||
当Ix≥I上，FAIL | ||||
绝缘电阻判别方式同上 | ||||
电流上限设置I上 | AC | 0.01mA–10mA | ||
DC | 1uA–5mA | ------ | ||
电流下限设置I下 (LOWEROFF) | AC | 0.01mA–10mA | ||
DC | 1uA–5mA | ------ | ||
电阻上限设置 | OFF，1MΩ-10GΩ | ------ | ||
电阻下限设置 | 0.1MΩ–10GΩ | ------ | ||
判别输出 | PASS/FAILLCD及LED分别显示,声音报警 | |||
其他功能 | ||||
后面板输出孔 | ------ | 有 | ------ | 有 |
接触检查 | ------ | 支持 | ------ | 支持 |
参数设定 | ||||
电压上升时间 | 0.1s–999.9s | |||
测试时间设定 | 0.3s–999.9s（在TIMERON时） | |||
时间准确度 | ±（0.2%设定值±0.1s） | |||
测量功能 | ||||
键盘锁 | 防止意外修改测试条件，或禁止测试条件被修改 | |||
电流超量程判断 | 硬件快速判断绝缘崩溃，比电压采样更快捷安全，减少对产品的冲击损伤 | |||
ARC电弧侦测 | 采样电流的突变信号，判断回路潜在的隐患及大概的规模 | |||
高压指示 | 窗口指示和LED灯指示 | |||
存储与接口 | ||||
文件编程和存储 | 可编程9个测试文件 | |||
USB接口 | 无 | |||
开机参数保存 | 设定参数保存为默认参数，下次开机可以自动恢复 | |||
控制接口 | HANDLER | |||
通讯接口 | RS232C，RS485 | |||
一般技术指标 | ||||
工作温度、湿度 | 0℃－40℃,≤80%RH | |||
电源 | 100V-121V，198V-242V47.5-63Hz | |||
功耗 | ≤300VA | |||
外形体积 | 280mm×89mm×402mm | |||
重量 | 约12kg |
