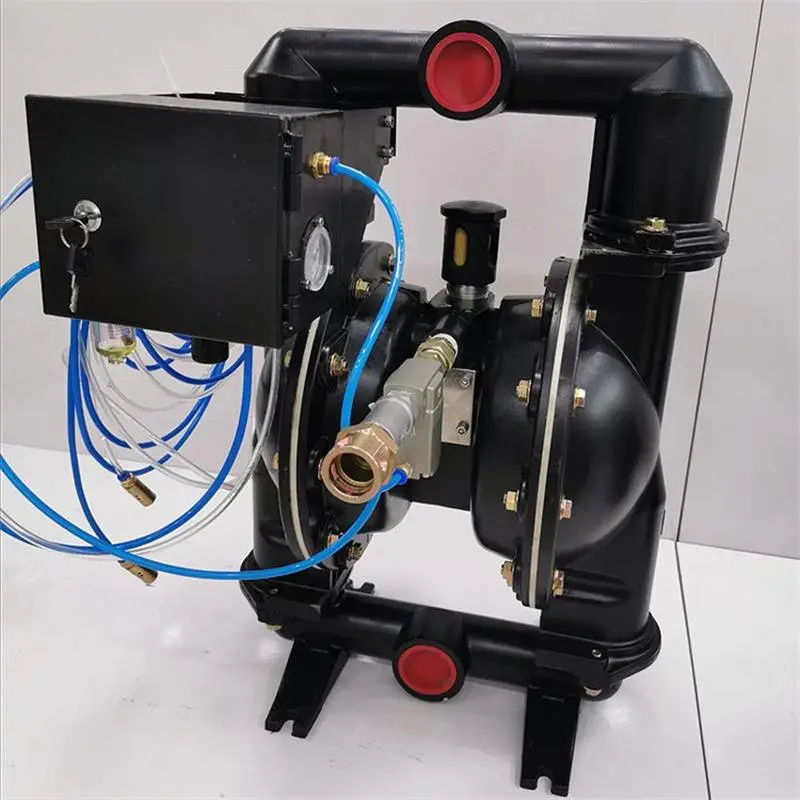

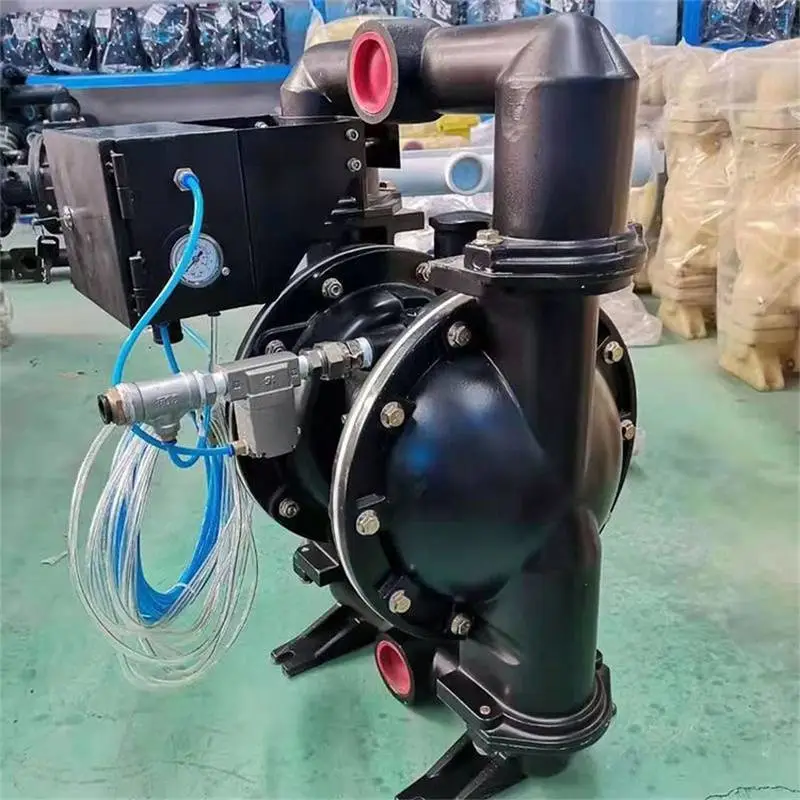

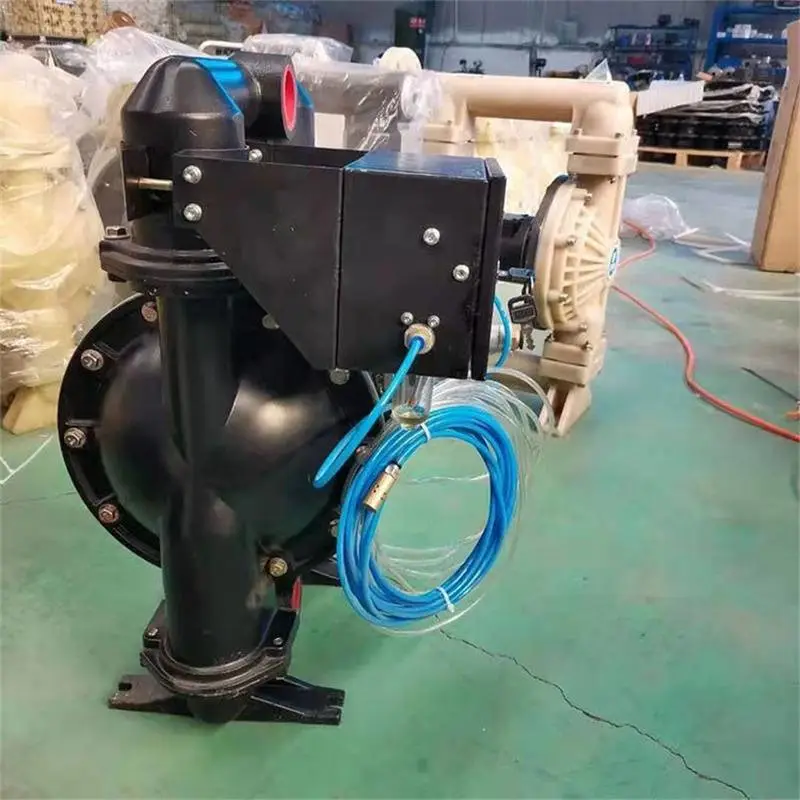

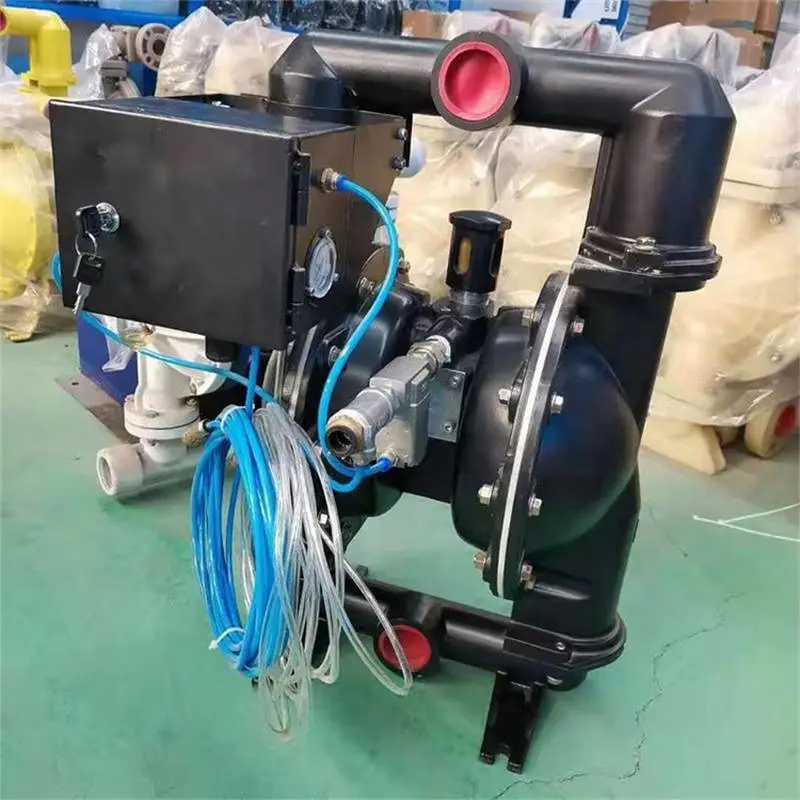

本产品为纯气动控制产品，用来控制风动水泵的自动运行，在

高水位时启动风动水泵进行抽水，低水位时关闭风动水泵动

作，以达到节能及延长风动水泵寿命的目的。

二、安装方法

1.用到的工具: 6mm信号检测气管、4-6bar 气源。

2.安装过程.

1)先将气控阀组件安装于气动隔膜泵上;

2)将泵的主气路上的三通、控制阀等连接至泵的进气口并固定并拧紧;

3)用所配的6mm气管将控制器的进气口与主气路上的三通连接好;

4)用气管将控制器的信 号出口与主气路上的控制阀连接好;

5)用气管将控制器的信号出气口1 (换气口)连接，并引出水面。(水 不淹没

传感箱可不接)

6)气管接好后，将气动液位传感箱垂直放置在水中平台，或用吊链将气动液位

传感箱悬吊于水中，避免污泥的淤积影响气动液位传感箱的正常使用。

三、故障排除

如果测试过程中有任何异常现象，请尝试以下解决办法:

a,检查检测管是否堵塞; b, 检查检测管的连接是否有漏气现象;

c,检查传感器内部的气管连接是否正确;
