图集05J621-3弧线（折线）型通风天窗详情：

弧线型通风天窗适用于工业建筑与民用建筑，如电力、钢铁、冶金、化工、造船、机械等工业厂房及大型超市、商场、车站、码头等公共建筑，但不适用于有严重腐蚀性介质的建筑。弧线型通风天窗共有12种型号，均为山东日鑫生产厂家的定型产品。

弧线（折线）型通风天窗（1~10型）、开敞式通风天窗、启闭式屋脊天窗洞口宽度：

当用于压型钢板、夹芯板屋面或现浇钢筋混凝土屋面时，1~8型天窗洞口宽度为：1500、2000、2500、3000、4000、4500、5000、6000mm（其中5~8型通风天窗有3500mm），9、10型通风天窗洞口宽度为3000、4000、4500、5000、6000、7000、8000、9000mm，预应力钢筋混凝土屋面板屋面由于板宽的限制，洞口宽度为3000、6000、9000mm（仅用于屋脊天窗）。

弧线（折线）型通风天窗（1~10型）、开敞式通风天窗、启闭式屋脊天窗洞口长度：

压型钢板、夹芯板屋面或现浇钢筋混凝土屋面以3000、4000为模数，洞口长度为3000xn、4000xn（n为模数的倍数）。预应力钢筋混凝土屋面板屋面以6000为模数，洞口长度为6000xn（n为模数的倍数）。

弧线（折线）型通风天窗，屋脊通风天窗特点及工作原理：

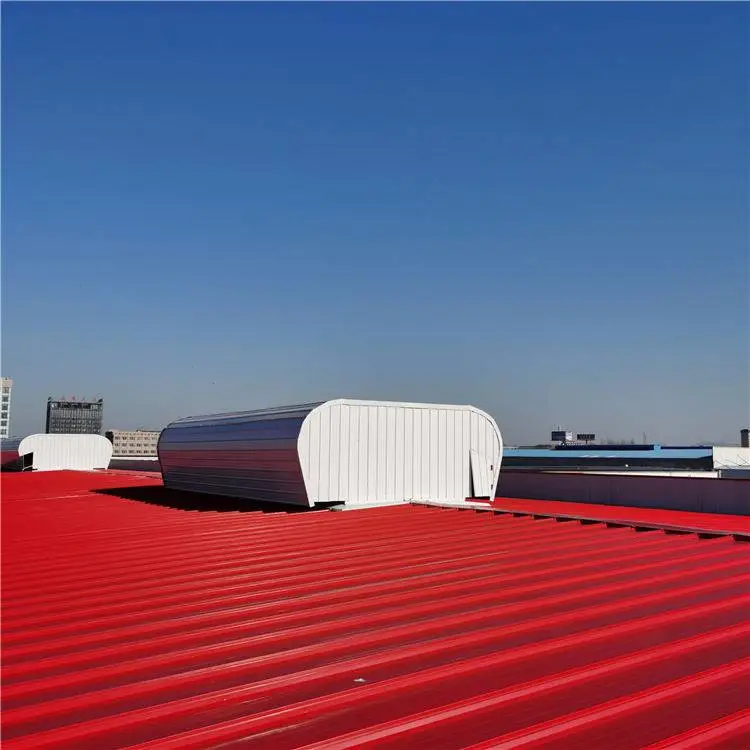

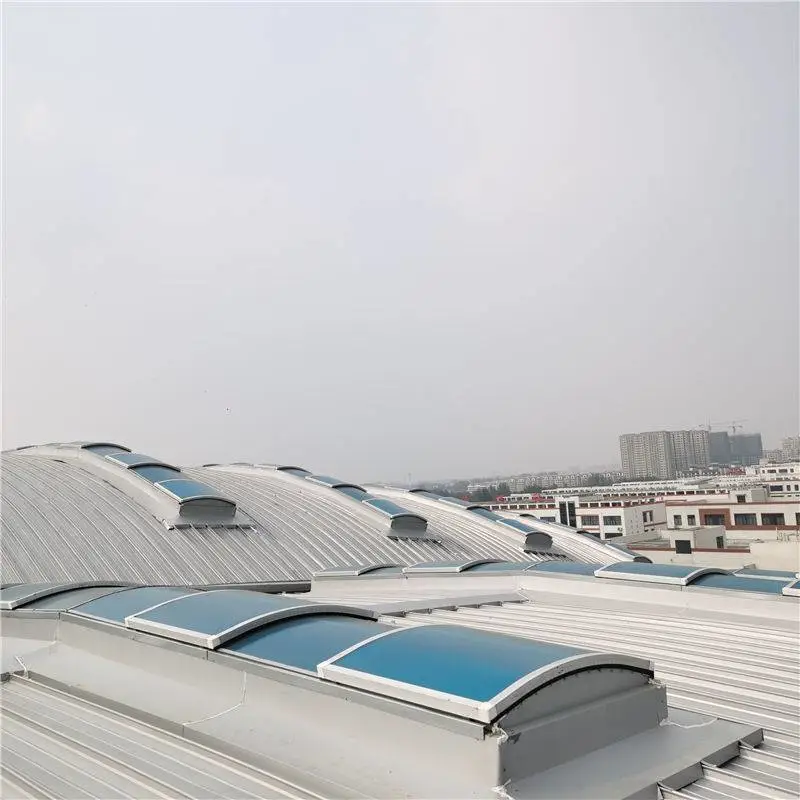

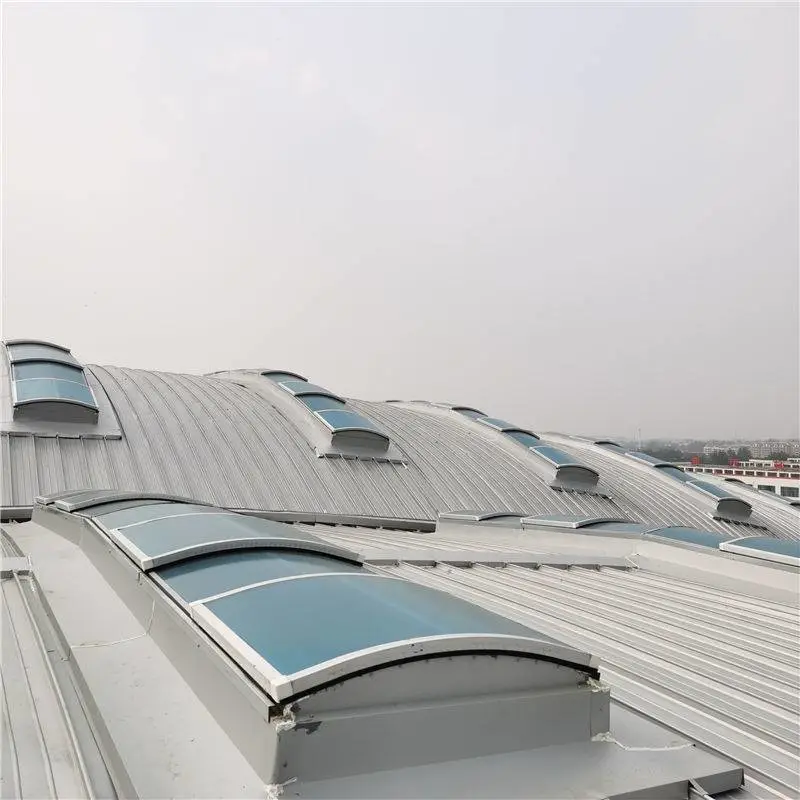

山东日鑫生产的弧线（折线）型通风天窗是利用室内外温度差所形成的热压及风力作用所造成的风压来实现自然通风换气的一种通风装置。弧线（折线）型通风天窗主要由外围护板、天窗架、挡雨板、排水槽、阀板、启闭机构、泛水板等组成，具有结构重量轻，外形美观，通风效***，防雨雪和避风性能好、安装方便等特点。

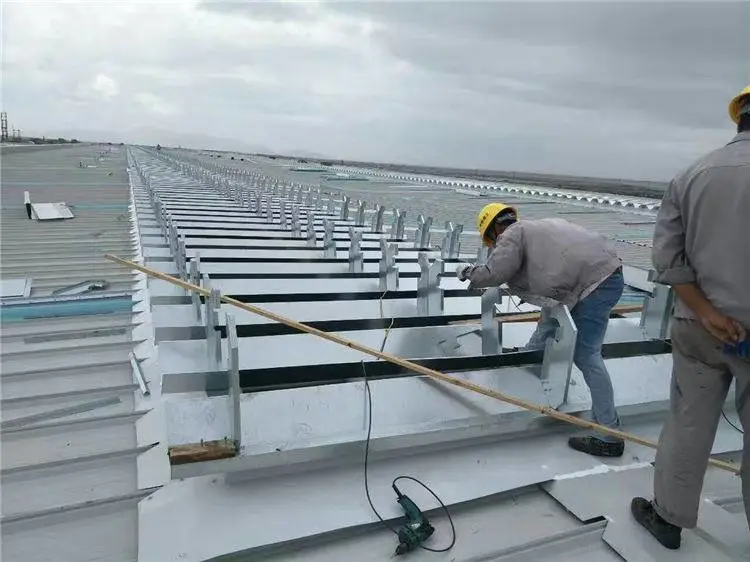

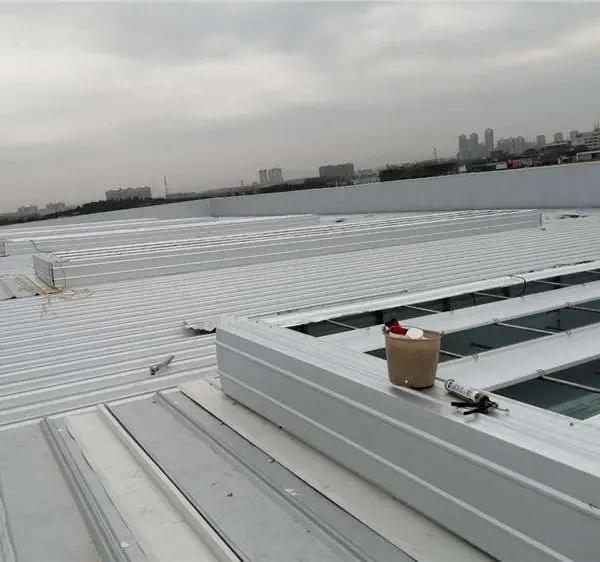

通风天窗的选用应按照建筑的通风与采光要求，根据当地的气候条件、主导风向、建筑物的高度、进排风温差、通风量等因素确定规格型号。屋脊通风天窗架的焊接应校平直，其对角线误差每米±1.5mm，骨架平面扭翘不大于5.0mm。启闭式通风天窗的电源电压为380V，频率为50Hz，电源和配电箱按工程设计，电气控制部分由山东日鑫生产厂家负责设计与制作。
