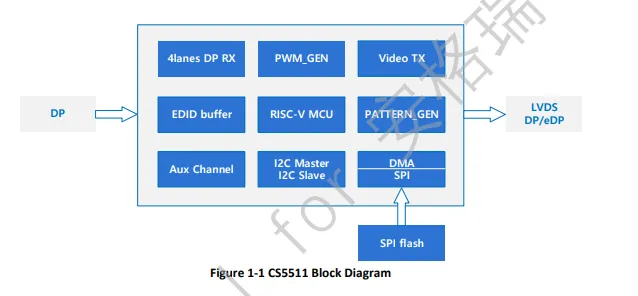

CS5511是一款DP/eDP到LVDS/eDP转换器，配置灵活，适用于低成本显示系统。

CS5511是ASL集睿致远新研发的国产芯片，CS5511支持1、2或4通道模式，每通道速度为1.62Gbps和2.7Gbps。借助强大的SerDes技术，CS5511可以以较低的出错率恢复高速串行数据。

CS5511 LVDS发射器支持单端口和双端口模式。CS5511支持的分辨率和刷新率为FHD@120Hz(1920x1080).

CS5511拥有5个配置引脚，可支持32种不同面板分辨率和LVDS工作模式的组合。

嵌入式微控制器基于32位RISC-V内核，外接串行闪存。还提供了一个方便的工具来编辑、生成和更新用于自定义配置的flash映像。

VESA显示端口”"符合(DP) 1.3版标准

VESA嵌入式DisplayPort?(eDP) 1.4版标准

支持两端口LVDS输出。

支持LVDS应用的OpenLDI和SPWG位映射。

嵌入式32位RISC-V，带SPI闪存控制器。

支持面板选择GPIO引脚控制。

加载开机ROM自动上电。

引导ROM数据通过I2C或AUX通道更新。

自动芯片电源模式控制。

eDP和LVDS的EMI降低.

AUX通道，12C主机接口进行芯片控制。

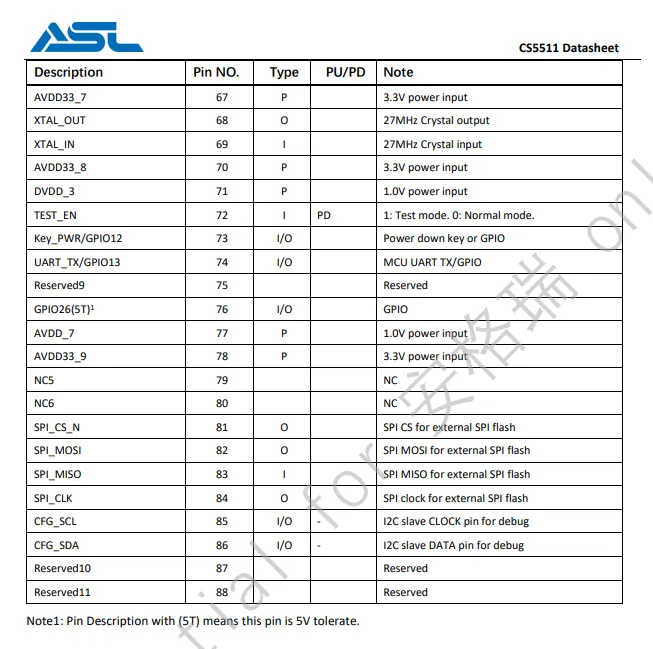

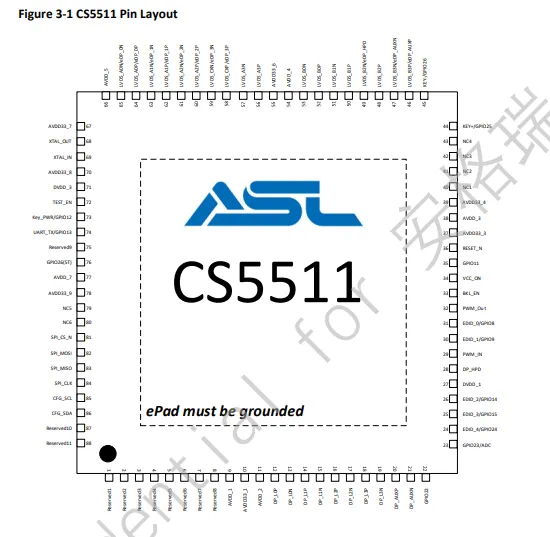

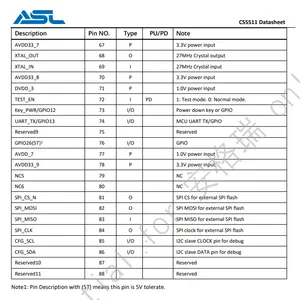

88针的QFN封装。

DP接收器：

以1.62Gbps或2.7Gbps的链路速率支持1/2/4主链路通道。

输入颜色深度18/24位每像素的RGB格式。

支持增强的成帧模式。

支持VESA和CEA定时标准，分辨***达1920x1080，每像素24位模式下的120Hz。

支持动态刷新率切换。

支持快速链接培训、全链接培训和无链接培训。

支持eDP身份验证:备用加扰种子重置和备用成帧。

支持HPD中断。

LVDS输出：

支持18位单端口、18位双端口、24位单端口和24位双端口

支持24位双端口LVDS输出，可达1920*1080@120Hz。

支持LVDS应用的OpenLDI和SPWG位映射。

当输入视频未准备好时，保持LVDS输出。

灵活的LVDS输出引脚交换。

可编程摆幅/共模电压。

电子数据处理输出：

支持4通道输出，可达2.7Gbps

支持6或8bpc,RGB输出

支持ASSR

支持1Mbps AUX通道

视频处理：

支持伽玛校正。

支持抖动和6位+FRC.

面板和背光控制：可编程液晶面板电源顺序

更多型号和功能推出，一遍应用在不同场景和环境：

更多资料暂不占用篇幅……
